公布日：2022.06.28
申請日：2022.03.15
分類號：C02F11/143(2019.01)I;C02F11/122(2019.01)I;C02F11/13(2019.01)I
摘要
本發明公開了一種市政污水廠污泥干化處理工藝，其特征在于，包括如下步驟：將含水率80％‑85％的濕污泥經由污泥泵泵入調理池；向調理池中加入調理劑，得到污泥藥劑混合體；將污泥藥劑混合體通入壓濾機中進行壓濾脫水，得到初步干化污泥；將初步干化污泥通過螺栓輸送機輸送至污泥干化機中進行熱干化處理，得到干污泥。前端常溫深度脫水工藝僅需要將80％以上含水率的濕污泥干化至60‑65％含水率，該工藝過程化學藥劑的添加數量較一次干化至50％含水率的技術方案低35‑40％，有效降低對后續污泥焚燒處置的影響。污泥間接式干化入口污泥含水率60‑65％，采用聯合干化技術能夠?qū)崿F(xiàn)該干化工藝投資成本減半，單位運營成本減半的效果。
權利要求書
1.一種市政污水廠污泥干化處理工藝，其特征在于，包括如下步驟：S1：將含水率80％-85％的濕污泥經由污泥泵泵入調理池，達到調理池容積的三分之二時，泵入工作停止；S2：向調理池中加入調理劑，并通過攪拌器攪拌30-40min，得到污泥藥劑混合體，攪拌器的攪拌速率為：100-120r/min；S3：將污泥藥劑混合體通入壓濾機中進行壓濾脫水，直至污泥中的含水量降至60-65％，得到初步干化污泥；S4：將初步干化污泥通過螺栓輸送機輸送至污泥干化機中進行熱干化處理，直至污泥中的含水量降至38-40％，得到干污泥；S5：將含水38-40％的干污泥由干污泥輸送系統輸送至干污泥倉供后續焚燒處理。
2.根據權利要求1所述的一種市政污水廠污泥干化處理工藝，其特征在于，所述調理劑包括如下重量的各組分：聚合氯化鐵35-40份、硅烷偶聯劑3-4份、改性劑4-6份、氧化劑3-4份。
3.根據權利要求2所述的一種市政污水廠污泥干化處理工藝，其特征在于，所述聚合氯化鐵通過如下步驟制備：將含有亞鐵離子的水溶液加入反應釜中，并向反應釜中加入催化劑，同時向反應釜中通入氧氣，在反應釜中經過反應2-3h,熟化5h便可得到穩定的聚合氯化鐵；所述催化劑為亞硝酸鈉。
4.根據權利要求3所述的一種市政污水廠污泥干化處理工藝，其特征在于，所述調理劑由如下步驟制成：B1:在合氯化鐵加入水中加入乙二胺四乙酸二鈉溶液進行反應，超聲分散20-30min，分離后除去上清液，加入水后超聲密封保存，制得懸濁液，再加入鹽酸與硫酸的混合酸，將懸濁液的pH調至4-5；B2:在B1中加入催化劑，攪拌至催化劑溶解，再加入助濾劑，升溫至110℃-120℃反應3-4h；再加入過氧化氫水溶液中，攪拌4-8h后,將反應物離心分離、洗滌，如此重復3-5次，所得的產物在70-80℃真空干燥至恒重，得到污泥調理劑。
5.根據權利要求1所述的一種市政污水廠污泥干化處理工藝，其特征在于，所述壓濾機為板框壓濾機，所述污泥干化機為槳葉式污泥干化機。
6.根據權利要求1所述的一種市政污水廠污泥干化處理工藝，其特征在于，污泥干化機的干化過程為：將0.5MPa的飽和蒸汽分兩路分別進入槳葉式污泥干化機的夾套和空心槳葉軸內腔，以傳導加熱的方式對初步干化污泥進行熱干化處理；槳葉軸的轉動使脫水污泥翻轉、破碎，并充分與加熱后的干化機筒體和空心槳葉軸接觸，從而使污泥的部分內水及外水大量蒸發。
發明內容
本發明的目的在于提供一種市政污水廠污泥干化處理工藝，用以解決上述背景技術中存在的技術問題。

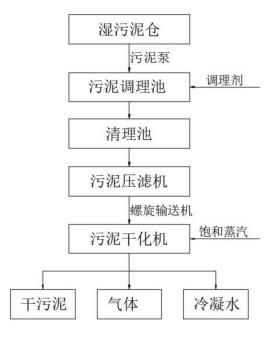

本發明技術方案提供一種市政污水廠污泥干化處理工藝，包括如下步驟：
S1：將含水率80％-85％的濕污泥經由污泥泵泵入調理池，達到調理池容積的三分之二時，泵入工作停止；
S2：向調理池中加入調理劑，并通過攪拌器攪拌30-40min，得到污泥藥劑混合體，攪拌器的攪拌速率為：100-120r/min；
S3：將污泥藥劑混合體通入壓濾機中進行壓濾脫水，直至污泥中的含水量降至60-65％，得到初步干化污泥；
S4：將初步干化污泥通過螺栓輸送機輸送至污泥干化機中進行熱干化處理，直至污泥中的含水量降至38-40％，得到干污泥；
S5：將含水38-40％的干污泥由干污泥輸送系統輸送至干污泥倉供后續焚燒處理。
在一個優選地實施例中，所述調理劑包括如下重量的各組分：聚合氯化鐵35-40份、硅烷偶聯劑3-4份、改性劑4-6份、氧化劑3-4份。
在一個優選地實施例中，所述聚合氯化鐵通過如下步驟制備：
將含有亞鐵離子的水溶液加入反應釜中，并向反應釜中加入催化劑，同時向反應釜中通入氧氣，在反應釜中經過反應2-3h,熟化5h便可得到穩定的聚合氯化鐵；所述催化劑為亞硝酸鈉。
在一個優選地實施例中，所述調理劑由如下步驟制成：
B1:在合氯化鐵加入水中加入乙二胺四乙酸二鈉溶液進行反應，超聲分散20-30min，分離后除去上清液，加入水后超聲密封保存，制得懸濁液，再加入鹽酸與硫酸的混合酸，將懸濁液的pH調至4-5；
B2:在B1中加入催化劑，攪拌至催化劑溶解，再加入助濾劑，升溫至110℃-120℃反應3-4h；再加入過氧化氫水溶液中，攪拌4-8h后,將反應物離心分離、洗滌，如此重復3-5次，所得的產物在70-80℃真空干燥至恒重，得到污泥調理劑。
在一個優選地實施例中，所述壓濾機為板框壓濾機，所述污泥干化機為槳葉式污泥干化機。
在一個優選地實施例中，污泥干化機的干化過程為：將0.5MPa的飽和蒸汽分兩路分別進入槳葉式污泥干化機的夾套和空心槳葉軸內腔，以傳導加熱的方式對初步干化污泥進行熱干化處理；槳葉軸的轉動使脫水污泥翻轉、破碎，并充分與加熱后的干化機筒體和空心槳葉軸接觸，從而使污泥的部分內水及外水大量蒸發。
本發明技術方案的有益效果是：
本工藝主要采用污泥常溫深度脫水和污泥間接式熱干化二套系統串聯運行。采用常溫深度脫水工藝,可將脫水污泥含水率從80-85％降至60-65％。串聯采用槳葉式污泥干化機，以高溫飽和蒸汽為熱源，將污泥干化至40％含水率。該聯合工藝可以有效降低常溫深度脫水工藝對后續焚燒處置的影響，也能充分減少間接式熱干化技術的運營成本。前端常溫深度脫水工藝僅需要將80％以上含水率的濕污泥干化至60-65％含水率，該工藝過程化學藥劑的添加數量較一次干化至50％含水率的技術方案低35-40％，有效降低對后續污泥焚燒處置的影響。污泥間接式干化入口污泥含水率60-65％，采用聯合干化技術能夠?qū)崿F(xiàn)該干化工藝投資成本減半，單位運營成本減半的效果。
（發明人：丁農兵;查宏偉）
