公布日：2022.06.07
申請日：2022.03.07
分類號：B01D36/04(2006.01)I

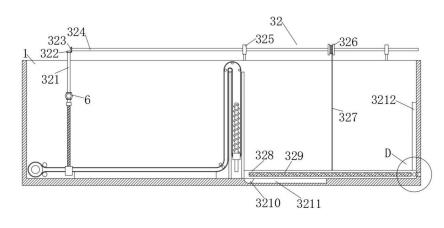

摘要
本發明公開了一種生活污水處理用過濾回收裝置，包括處理池、傳動軸、主動錐齒輪、第一電機、排水口和出水機構，所述處理池分為左、右兩部分，左部分為過濾室，右部分為靜置室，所述第一電機驅動所述傳動軸，所述傳動軸橫置于所述處理池過濾室內部，所述傳動軸的端部設有所述主動錐齒輪，所述排水口開設在所述處理池的靜置室，所述出水機構主要設置于所述處理池的靜置室，所述出水機構與所述主動錐齒輪嚙合連接，所述處理池內部從過濾室通有生活污水，所述出水機構在第一電機不工作的初始位置時封堵所述排水口，所述出水機構在第一電機工作后進一步過濾污水且同時排水，完成生活污水的過濾回收。
權利要求書
1.一種生活污水處理用過濾回收裝置，其特征在于：包括處理池、傳動軸、主動錐齒輪、第一電機、排水口和出水機構，所述處理池分為左、右兩部分，左部分為過濾室，右部分為靜置室，所述第一電機設置在所述處理池的過濾室外側，所述第一電機驅動所述傳動軸，所述傳動軸橫置于所述處理池過濾室內部，所述傳動軸的端部設有所述主動錐齒輪，所述排水口開設在所述處理池的靜置室，所述出水機構主要設置于所述處理池的靜置室，所述出水機構與所述主動錐齒輪嚙合連接，所述處理池內部從過濾室通有生活污水，所述出水機構在第一電機不工作的初始位置時封堵所述排水口，所述出水機構在第一電機工作后進一步過濾污水且同時排水，完成生活污水的過濾回收。
2.根據權利要求1所述的一種生活污水處理用過濾回收裝置，其特征在于：所述出水機構包括第一轉桿、第一錐齒輪、第二錐齒輪、第二轉桿和旋轉座，所述第一轉桿豎直設于所述主動錐齒輪的上側，所述第一轉桿的兩側各設有一所述第一錐齒輪，所述第一轉桿下端的所述第一錐齒輪與所述主動錐齒輪嚙合，所述第一轉桿上端端的所述第一錐齒輪嚙合有所述第二錐齒輪，所述第二錐齒輪的端部固定設有所述第二轉桿，所述第二轉桿設置于所述處理池的上沿邊緣，所述第二轉桿和所述處理池之間設有所述旋轉座，所述旋轉座與所述處理池固定連接，所述旋轉座與所述第二轉桿旋轉連接。
3.根據權利要求1或2所述的一種生活污水處理用過濾回收裝置，其特征在于：所述出水機構還包括繞繩輪、牽引繩、固定框和濾網，所述繞繩輪固定設置于所述第二轉桿的中間位置，所述繞繩輪的中間繞設有所述牽引繩，固定框設置于所述處理池的靜置室，所述固定框的中間位置固定設有所述濾網，所述牽引繩的端部固定連接所述濾網。
4.根據權利要求3所述的一種生活污水處理用過濾回收裝置，其特征在于：所述出水機構還包括第一滑動塊、第一滑動槽、第二滑動槽、第二滑動塊和封堵塊，所述固定框的底部固定設有所述第一滑動塊，所述處理池的底部設有與所述第一滑動塊配合的第一滑動槽，所述固定框前端兩側各設有一所述第二滑動塊，所述處理池兩側豎直設有與所述第二滑動塊配合的第二滑動槽，所述固定框邊緣固定設有與所述排水口配合的封堵塊。
5.根據權利要求1所述的一種生活污水處理用過濾回收裝置，其特征在于：所述處理池內部設置有兩濾板，兩個所述濾板之間形成一通道，通道將處理池分為過濾室和靜置室，所述過濾室和通道之間轉動設置有過濾部件，所述過濾部件的轉動方向與污水的流動方向相反；所述過濾部件經過水平延伸和縱向延伸之后到達通道頂端，進入通道內部并經過彎折后延伸至通道的外側，延伸出通道外側的過濾部件沿著與之前路線相平行的方向迂回后首尾相連。
6.根據權利要求5所述的一種生活污水處理用過濾回收裝置，其特征在于：所述過濾部件靠近濾板的彎折處設置有第一限位軸，上下兩層的過濾部件均繞過第一限位軸后改變延伸方向，所述通道的頂部設置有第二限位軸。
7.根據權利要求5所述的一種生活污水處理用過濾回收裝置，其特征在于：所述過濾部件的首尾相連處設置有一卷軸，所述卷軸外側套設有一卷筒，所述過濾部件纏繞在卷筒上，所述卷軸的一端延伸至處理池的外部且外接第二電機。
8.根據權利要求5所述的一種生活污水處理用過濾回收裝置，其特征在于：所述過濾部件由多個濾布組成，相鄰兩個濾布之間通過連接帶進行連接，過濾部件的兩側邊緣處固定連接有皮帶。
9.根據權利要求5所述的一種生活污水處理用過濾回收裝置，其特征在于：所述過濾部件在通道內部的彎折處設置有橫軸，所述橫軸設置于通道內部，所述過濾部件從橫軸的外側繞過，所述橫軸的兩端均設置有導向塊，所述橫軸與導向塊轉動連接，所述處理池內壁靠近導向塊處設置導向槽，所述導向塊滑動連接于導向槽內部，所述導向槽內部還固定連接有導向桿，所述導向桿穿過導向塊并與導向塊滑動連接，所述導向塊的頂部還設置有彈簧，所述彈簧套設在導向桿的外側。
發明內容
本發明的目的在于提供一種生活污水處理用過濾回收裝置，以解決上述背景技術中傳統的污水處理采用濾網對污水中的淤泥進行過濾，在使用過程中淤泥由于重力作用會逐漸下落，而流動的污水對淤泥又具有一定的牽引力，使得淤泥會逐漸堆積在濾網上，而隨著使用時間的增長，大量的淤泥會以斜坡的方式對接在濾網的一側，從而影響濾網的正常使用的問題。
基于上述思路，本發明提供如下技術方案：一種生活污水處理用過濾回收裝置，包括處理池、傳動軸、主動錐齒輪、第一電機、排水口和出水機構，所述處理池分為左、右兩部分，左部分為過濾室，右部分為靜置室，所述第一電機設置在所述處理池的過濾室外側，所述第一電機驅動所述傳動軸，所述傳動軸橫置于所述處理池過濾室內部，所述傳動軸的端部設有所述主動錐齒輪，所述排水口開設在所述處理池的靜置室，所述出水機構主要設置于所述處理池的靜置室，所述出水機構與所述主動錐齒輪嚙合連接，所述處理池內部從過濾室通有生活污水，所述出水機構在第一電機不工作的初始位置時封堵所述排水口，所述出水機構在第一電機工作后進一步過濾污水且同時排水，完成生活污水的過濾回收。
優選地，所述出水機構包括第一轉桿、第一錐齒輪、第二錐齒輪、第二轉桿和旋轉座，所述第一轉桿豎直設于所述主動錐齒輪的上側，所述第一轉桿的兩側各設有一所述第一錐齒輪，所述第一轉桿下端的所述第一錐齒輪與所述主動錐齒輪嚙合，所述第一轉桿上端端的所述第一錐齒輪嚙合有所述第二錐齒輪，所述第二錐齒輪的端部固定設有所述第二轉桿，所述第二轉桿設置于所述處理池的上沿邊緣，所述第二轉桿和所述處理池之間設有所述旋轉座，所述旋轉座與所述處理池固定連接，所述旋轉座與所述第二轉桿旋轉連接。
優選地，所述出水機構還包括繞繩輪、牽引繩、固定框和濾網，所述繞繩輪固定設置于所述第二轉桿的中間位置，所述繞繩輪的中間繞設有所述牽引繩，固定框設置于所述處理池的靜置室，所述固定框的中間位置固定設有所述濾網，所述牽引繩的端部固定連接所述濾網，當?shù)谝浑姍C(jī)啟動，第一轉桿帶動第二轉桿轉動，帶動繞繩輪轉動，收緊牽引繩，使得固定框在第一滑動塊和第二滑動塊作用下在靜置室內呈角度的位移，封堵塊取消排水口的封堵，將靜置室內被初步過濾的水經濾網再次過濾后由排水口排出，有助于生活污水的過濾和回收，同時防止第一次過濾不干凈產生雜質，并且與裝置的去除淤泥工作有機結合，在處理過濾倉淤泥的同時二次過濾污水且排出回收。
優選地，所述出水機構還包括第一滑動塊、第一滑動槽、第二滑動槽、第二滑動塊和封堵塊，所述固定框的底部固定設有所述第一滑動塊，所述處理池的底部設有與所述第一滑動塊配合的第一滑動槽，所述固定框前端兩側各設有一所述第二滑動塊，所述處理池兩側豎直設有與所述第二滑動塊配合的第二滑動槽，所述固定框邊緣固定設有與所述排水口配合的封堵塊。
優選地，所述處理池內部設置有兩濾板，兩個所述濾板之間形成一通道，通道將處理池分為過濾室和靜置室，所述過濾室和通道之間轉動設置有過濾部件，所述過濾部件的轉動方向與污水的流動方向相反；
所述過濾部件經過水平延伸和縱向延伸之后到達通道頂端，進入通道內部并經過彎折后延伸至通道的外側，延伸出通道外側的過濾部件沿著與之前路線相平行的方向迂回后首尾相連。
優選地，所述過濾部件靠近濾板的彎折處設置有第一限位軸，上下兩層的過濾部件均繞過第一限位軸后改變延伸方向，所述通道的頂部設置有第二限位軸。
優選地，所述過濾部件的首尾相連處設置有一卷軸，所述卷軸外側套設有一卷筒，所述過濾部件纏繞在卷筒上，所述卷軸的一端延伸至處理池的外部且外接第二電機。
優選地，所述過濾部件由多個濾布組成，相鄰兩個濾布之間通過連接帶進行連接，過濾部件的兩側邊緣處固定連接有皮帶。
優選地，所述過濾部件在通道內部的彎折處設置有橫軸，所述橫軸設置于通道內部，所述過濾部件從橫軸的外側繞過，所述橫軸的兩端均設置有導向塊，所述橫軸與導向塊轉動連接，所述處理池內壁靠近導向塊處設置導向槽，所述導向塊滑動連接于導向槽內部，所述導向槽內部還固定連接有導向桿，所述導向桿穿過導向塊并與導向塊滑動連接，所述導向塊的頂部還設置有彈簧，所述彈簧套設在導向桿的外側。
（發明人：孫憲江;常義江;鄭流柱）
