公布日：2022.08.12
申請日：2022.05.30
分類號：C02F9/04(2006.01)I;B01D29/01(2006.01)I;B01F27/90(2022.01)I;C02F101/14(2006.01)N
摘要
本申請?zhí)峁┝艘环N含氟廢水的處理裝置，屬于廢水處理技術領域。該含氟廢水的處理裝置包括調節腿，所述調節腿的頂部固定有支撐板，所述調節腿上連接有電動推桿，所述過濾箱的底部連接有底板，所述處理箱與所述過濾箱的一側下方連通，所述處理箱上連接有混合件，所述處理箱的下方開設有排污槽，所述密封連接板設置在所述排污槽的下方，所述處理箱的外部一側安裝有第二電機，所述第一螺紋桿和所述第二螺紋桿上螺紋連接有清潔件，所述處理箱的下方放置有收集箱，有利于對含氟廢水進行初步過濾，減少了處理裝置內發生於塞的概率，提高了氟化物的去除率，能夠?qū)⒊恋砦飶奶幚硌b置內清除，提高了對含氟廢水的處理效果。
權利要求書

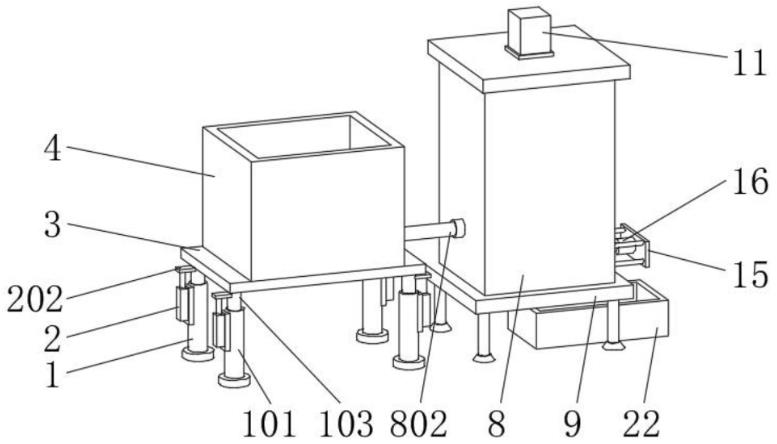

1.一種含氟廢水的處理裝置，其特征在于，包括調節腿(1)，所述調節腿(1)的頂部固定有支撐板(3)，所述調節腿(1)上連接有電動推桿(2)，所述電動推桿(2)的輸出端與所述調節腿(1)之間滑動連接，所述支撐板(3)的上方連接有過濾箱(4)，所述過濾箱(4)的內部連接有過濾網(5)和過濾件(6)，所述過濾件(6)設置在所述過濾網(5)的下方，所述過濾箱(4)的底部連接有底板(7)，所述過濾箱(4)的一側設置有處理箱(8)，所述處理箱(8)與所述過濾箱(4)的一側下方連通，所述處理箱(8)上連接有混合件(11)，所述處理箱(8)的下方開設有排污槽(13)，所述處理箱(8)的外部一側連通有排水管(12)，所述處理箱(8)的底部連接有密封連接板(14)，所述密封連接板(14)設置在所述排污槽(13)的下方，所述處理箱(8)的外部一側安裝有第二電機(16)，所述第二電機(16)的輸出端連接有第一螺紋桿(17)，所述第一螺紋桿(17)的一側設置有第二螺紋桿(18)，所述第一螺紋桿(17)和所述第二螺紋桿(18)之間連接有傳動件(19)，所述第一螺紋桿(17)和所述第二螺紋桿(18)與所述處理箱(8)之間轉動連接，所述第一螺紋桿(17)和所述第二螺紋桿(18)上螺紋連接有清潔件(21)，所述處理箱(8)的下方放置有收集箱(22)。
2.根據權利要求1所述的一種含氟廢水的處理裝置，其特征在于，所述調節腿(1)包括第一腿體(101)和第二腿體(103)，所述第二腿體(103)滑動連接在所述第一腿體(101)的上方，所述第二腿體(103)上連接有連接塊(202)，所述電動推桿(2)的輸出端與所述連接塊(202)連接。
3.根據權利要求1所述的一種含氟廢水的處理裝置，其特征在于，所述過濾網(5)的下方設置有限位板(502)，所述過濾網(5)的上方連接有提手(504)。
4.根據權利要求1所述的一種含氟廢水的處理裝置，其特征在于，所述過濾件(6)包括瀝水板(602)和過濾棉(604)，所述瀝水板(602)安裝在所述過濾箱(4)內，所述過濾棉(604)放置在所述瀝水板(602)上。
5.根據權利要求1所述的一種含氟廢水的處理裝置，其特征在于，所述處理箱(8)與所述過濾箱(4)之間連接有連通管(802)，所述處理箱(8)的下方連接有底座(9)。
6.根據權利要求1所述的一種含氟廢水的處理裝置，其特征在于，所述混合件(11)包括第一電機(112)和攪拌桿(114)，所述第一電機(112)固定在所述處理箱(8)的外部上方，所述攪拌桿(114)設置在所述處理箱(8)的內部，所述攪拌桿(114)與所述第一電機(112)的輸出端連接。
7.根據權利要求1所述的一種含氟廢水的處理裝置，其特征在于，所述密封連接板(14)包括固定板(142)、密封板(144)以及連接螺栓(146)，所述固定板(142)和所述密封板(144)連接在所述處理箱(8)的底部，所述密封板(144)的一側與所述處理箱(8)之間轉動連接，所述連接螺栓(146)連接在所述固定板(142)和所述密封板(144)之間。
8.根據權利要求1所述的一種含氟廢水的處理裝置，其特征在于，所述處理箱(8)的外部一側連接有安裝架(15)，所述第二電機(16)固定在所述安裝架(15)上。
9.根據權利要求1所述的一種含氟廢水的處理裝置，其特征在于，所述傳動件(19)包括帶輪(192)和皮帶(194)，所述帶輪(192)固定套接在所述第一螺紋桿(17)和所述第二螺紋桿(18)上，所述皮帶(194)套接在所述帶輪(192)之間。
10.根據權利要求1所述的一種含氟廢水的處理裝置，其特征在于，所述清潔件(21)包括螺紋套(212)和清潔刷頭(214)，所述螺紋套(212)螺紋連接在所述第一螺紋桿(17)和所述第二螺紋桿(18)上，所述清潔刷頭(214)連接在所述螺紋套(212)的下方，所述清潔刷頭(214)與所述處理箱(8)的內部下方接觸連接。
發明內容
為了彌補以上不足，本申請?zhí)峁┝艘环N含氟廢水的處理裝置，旨在改善不能夠?qū)鷱U水進行初步過濾，容易對處理裝置內部造成於塞，導致裝置不能夠正常使用，處理裝置對于溶劑與廢水的反應速率較慢，降低了氟化物的去除率，不方便對沉淀物從處理裝置內清除，容易對出水口造成堵塞，降低了含氟廢水處理效果的問題。
本申請實施例提供了一種含氟廢水的處理裝置，包括調節腿，所述調節腿的頂部固定有支撐板，所述調節腿上連接有電動推桿，所述電動推桿的輸出端與所述調節腿之間滑動連接，所述支撐板的上方連接有過濾箱，所述過濾箱的內部連接有過濾網和過濾件，所述過濾件設置在所述過濾網的下方，所述過濾箱的底部連接有底板，所述過濾箱的一側設置有處理箱，所述處理箱與所述過濾箱的一側下方連通，所述處理箱上連接有混合件，所述處理箱的下方開設有排污槽，所述處理箱的外部一側連通有排水管，所述處理箱的底部連接有密封連接板，所述密封連接板設置在所述排污槽的下方，所述處理箱的外部一側安裝有第二電機，所述第二電機的輸出端連接有第一螺紋桿，所述第一螺紋桿的一側設置有第二螺紋桿，所述第一螺紋桿和所述第二螺紋桿之間連接有傳動件，所述第一螺紋桿和所述第二螺紋桿與所述處理箱之間轉動連接，所述第一螺紋桿和所述第二螺紋桿上螺紋連接有清潔件，所述處理箱的下方放置有收集箱。
在上述實現過程中，所述調節腿包括第一腿體和第二腿體，所述第二腿體滑動連接在所述第一腿體的上方，所述第二腿體上連接有連接塊，所述電動推桿的輸出端與所述連接塊連接。
在上述實現過程中，所述過濾網的下方設置有限位板，所述過濾網的上方連接有提手。
在上述實現過程中，所述過濾件包括瀝水板和過濾棉，所述瀝水板安裝在所述過濾箱內，所述過濾棉放置在所述瀝水板上。
在上述實現過程中，所述處理箱與所述過濾箱之間連接有連通管，所述處理箱的下方連接有底座。
在上述實現過程中，所述混合件包括第一電機和攪拌桿，所述第一電機固定在所述處理箱的外部上方，所述攪拌桿設置在所述處理箱的內部，所述攪拌桿與所述第一電機的輸出端連接。
在上述實現過程中，所述密封連接板包括固定板、密封板以及連接螺栓，所述固定板和所述密封板連接在所述處理箱的底部，所述密封板的一側與所述處理箱之間轉動連接，所述連接螺栓連接在所述固定板和所述密封板之間。
在上述實現過程中，所述處理箱的外部一側連接有安裝架，所述第二電機固定在所述安裝架上。
在上述實現過程中，所述傳動件包括帶輪和皮帶，所述帶輪固定套接在所述第一螺紋桿和所述第二螺紋桿上，所述皮帶套接在所述帶輪之間。
在上述實現過程中，所述清潔件包括螺紋套和清潔刷頭，所述螺紋套螺紋連接在所述第一螺紋桿和所述第二螺紋桿上，所述清潔刷頭連接在所述螺紋套的下方，所述清潔刷頭與所述處理箱的內部下方接觸連接。
與現有技術相比，本發明的有益效果是：將含氟廢水加入到過濾箱內，通過設置過濾網能夠?qū)U水中的大顆粒雜質進行過濾，設置過濾件能夠?qū)U水中的泥沙進行過濾，通過啟動電動推桿能夠?qū)φ{(diào)節腿的長度和過濾箱的位置高度進行調節，有利于對過濾箱更好的進行使用，通過將底板拆卸，有利于對過濾箱的內部下方進行清理，初步過濾之后的廢水從過濾箱進入到處理箱內，通過向處理箱內加入溶劑，通過設置混合件有利于加快廢水與溶劑進行混合，通過啟動第二電機帶動第一螺紋桿轉動，通過傳動件的帶動，使得第一螺紋桿和第二螺紋桿同步進行轉動，從而使得清潔件能夠?qū)⑻幚硐涞撞康某恋砦锴謇淼脚盼鄄蹆?nèi)，處理之后的廢水通過排水管進行排放，通過將密封連接板打開，能夠?qū)μ幚硐涞撞康某恋砦镞M行清理，設置收集箱有利于對排污槽漏下的沉淀物進行收集，有利于對含氟廢水進行初步過濾，減少了處理裝置內發生於塞的概率，提高了氟化物的去除率，能夠?qū)⒊恋砦飶奶幚硌b置內清除，提高了對含氟廢水的處理效果。
（發明人：林剛;于輝;張迎;許磊;王鑫;王建剛;馮婷;徐炎）
