公布日：2022.06.28
申請日：2021.12.27
分類號：C02F9/14(2006.01)I
摘要
本發明公開了污水處理技術領域的一種BSTS短程生物污水處理系統及工藝，包括預處理池、精處理池和沉淀池，所述預處理池與精處理池相連通，所述精處理池與沉淀池相連通，所述預處理池內側設有用于自動檢測污水情況并對其進行自動添加藥劑調節的調節機構，所述預處理池底部設有自動曝氣機構；本發明通過在預處理池智能調節，把復雜多變的水體調節成適合進入預處理池的水體，通過預處理池的更精確硝化反硝化反應，有效去除污水中的各種富余微生物，然后排入深度處理池，經更精確的確認和微調整，再排入沉淀池，達到高質量排放。
權利要求書

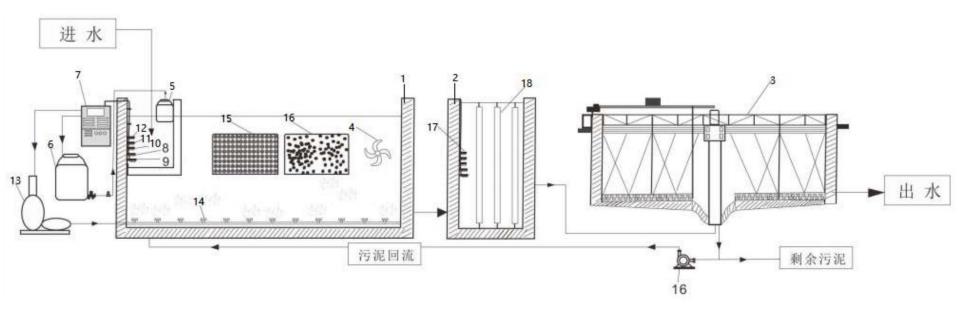

1.一種BSTS短程生物污水處理系統，包括預處理池（1）、精處理池（2）和沉淀池（3），所述預處理池（1）與精處理池（2）相連通，所述精處理池（2）與沉淀池（3）相連通，其特征在于：所述預處理池（1）內側設有用于自動檢測污水情況并對其進行自動添加藥劑調節的調節機構，所述預處理池（1）底部設有自動曝氣機構，所述預處理池（1）內連接有推流機（4），所述精處理池（2）內側設有用于對污水進行精確處理的過濾機構，所述沉淀池（3）內連接有用于使污泥快速沉淀的沉淀機構；所述沉淀機構包括第一密集網板（19），所述第一密集網板（19）前后兩側壁上均固定連接有第一轉軸（20），兩個所述第一轉軸（20）外表面上均固定連接有兩個第一齒輪（21），所述沉淀池（3）內部前后側壁上均固定連接有第一齒條（22），所述第一齒條（22）用于與第一齒輪（21）嚙合，兩個所述第一轉軸（20）外表面上均套設有第一滑塊（23），兩個所述第一滑塊（23）頂部均固定連接有推動氣缸（24），兩個所述推動氣缸（24）頂端共同固定連接有U型固定架（25），所述U型固定架（25）固定連接在沉淀池（3）的頂部，所述第一密集網板（19）左右兩端均開設有第一滑槽（26），兩個所述第一滑槽（26）內側均滑動連接有第二密集網板（27），每個所述第一滑槽（26）與第二密集網板（27）之間固定連接有第一彈簧（28），兩個所述第二密集網板（27）外端均抵住沉淀池（3）的內側壁；所述沉淀池（3）內側壁上轉動連接有驅動絲桿（29），所述驅動絲桿（29）螺紋連接有兩個第一刮泥板（30），兩個所述第一刮泥板（30）底部與沉淀池（3）內部底面接觸，兩個所述驅動絲桿（29）外表面上均固定連接有第二齒輪（31），所述驅動絲桿（29）為雙向驅動絲桿（29），且驅動絲桿（29）兩端的旋向相反，所述第一滑塊（23）底部固定連接有第二齒條（32），所述第二齒條（32）與第二齒輪（31）相嚙合。
2.根據權利要求1所述的一種BSTS短程生物污水處理系統，其特征在于：所述調節機構包括預處理裝置（5），所述預處理裝置（5）連通有調節罐（6），所述預處理裝置（5）電性連接有智能系統（7），所述智能系統（7）電性連接有RO計（8）、PH計（9）、COD探頭（10）、NH3探頭（11）、TN探頭（12），所述RO計（8）、PH計（9）、COD探頭（10）、NH3探頭（11）、TN探頭（12）插入預處理池（1）內用于檢測污水質量，所述智能系統（7）同步控制調節罐（6）和預處理裝置（5）進行添加藥劑。
3.根據權利要求2所述的一種BSTS短程生物污水處理系統，其特征在于：所述自動曝氣機構包括曝氣鼓風機（13），所述曝氣鼓風機（13）與智能系統（7）電性連接，所述曝氣鼓風機（13）輸出端連通有若干曝氣管（14），所述曝氣管（14）固定連接在預處理池（1）的內側底部。
4.根據權利要求1所述的一種BSTS短程生物污水處理系統，其特征在于：所述精處理池（2）內固定連接有II型調節器（17），所述II型調節器（17）用于檢測污水質量，所述精處理池（2）內連接有若干呈線性陣列分布的MBR簾式生物反應膜（18）。
5.根據權利要求1所述的一種BSTS短程生物污水處理系統，其特征在于：所述第一刮泥板（30）底部轉動連接有第二轉桿（33），所述第二轉桿（33）外表面上固定連接有翹板（34），所述翹板（34）底端與沉淀池（3）的底面接觸，所述第二轉桿（33）外前后兩端通過棘輪連接有摩擦輪（35），所述沉淀池（3）前后內側壁上均固定連接有摩擦條（36），所述摩擦輪（35）與摩擦條（36）相作用。
6.根據權利要求1所述的一種BSTS短程生物污水處理系統，其特征在于：所述沉淀池（3）內側底面中部為傾斜收集槽（37），所述沉淀池（3）前后側壁上轉動連接有第一絲桿（38），所述第一絲桿（38）后端固定連接有驅動電機（39），所述驅動電機（39）固定連接在沉淀池（3）的側壁上，所述第一絲桿（38）外表面上螺紋連接有第二刮泥板（40），所述第二刮泥板（40）與收集槽（37）形成一致用于刮動收集槽（37）內側污泥，所述收集槽（37）底部一側固定連接有排泥閥（41）。
發明內容
本發明的目的在于提供一種BSTS短程生物污水處理系統及工藝，以解決上述背景技術中提出了目前污水處理領域創新，有各種同步硝化反硝化工藝，深度反硝化工藝，菌種生物處理劑等。但均局限于實驗室理論研究居多，面對復雜多變的實際水體情況，市面上很難見到穩定有效且成本低的創新工藝技術，且現有的污水處理后在沉淀池進行污泥沉淀時，污水中的雜質需要較長時間才能落在沉淀池的底部，部分漂浮的小顆粒無法自行沉淀，導致污泥沉淀的時間較長，沉淀不徹底，影響后續排出的污水的質量的問題。
為實現上述目的，本發明提供如下技術方案：一種BSTS短程生物污水處理系統，包括預處理池、精處理池和沉淀池，所述預處理池與精處理池相連通，所述精處理池與沉淀池相連通，所述預處理池內側設有用于自動檢測污水情況并對其進行自動添加藥劑調節的調節機構，所述預處理池底部設有自動曝氣機構，所述預處理池內連接有推流機，所述精處理池內側設有用于對污水進行精確處理的過濾機構，所述沉淀池內連接有用于使污泥快速沉淀的沉淀機構；
所述調節機構包括預處理裝置，所述預處理裝置連通有調節罐，所述預處理裝置電性連接有智能系統，所述智能系統電性連接有RO計、PH計、COD探頭、NH探頭、TN探頭，所述RO計、PH計、COD探頭、NH探頭、TN探頭插入預處理池內用于檢測污水質量，所述智能系統同步控制調節罐和預處理裝置進行添加藥劑；
所述自動曝氣機構包括曝氣鼓風機，所述曝氣鼓風機與智能系統電性連接，所述曝氣鼓風機輸出端連通有若干曝氣管，所述曝氣管固定連接在預處理池的內側底部；
所述預處理池內固定連接有紅菌生化自動培植反應器和微電解載體模塊，所述紅菌生化自動培植反應器和所述微電解載體模塊位于污水內用于輔助調節污水質量；
所述精處理池內固定連接有II型調節器，所述II型調節器用于檢測污水質量，所述精處理池內連接有若干呈線性陣列部分的MBR簾式生物反應膜；
所述沉淀機構包括第一密集網板，所述第一密集網板前后兩側壁上均固定連接有第一轉軸，兩個所述第一轉軸外表面上均固定連接有兩個第一齒輪，所述沉淀池內部前后側壁上均固定連接有第一齒條，所述第一齒條用于與第一齒輪嚙合，兩個所述第一轉軸外表面上均套設有第一滑塊，兩個所述第一滑塊頂部均固定連接有推動氣缸，兩個所述推動氣缸頂端共同固定連接有U型固定架，所述U型固定架固定連接在沉淀池的頂部，所述第一密集網板左右兩端均開設有第一滑槽，兩個所述第一滑槽內側均滑動連接有第二密集網板，每個所述第一滑槽與第二密集網板之間固定連接有第一彈簧，兩個所述第二密集網板外端均抵住沉淀池的內側壁；
所述沉淀池內側壁上轉動連接有驅動絲桿，所述驅動絲桿螺紋連接有兩個第一刮泥板，兩個所述第一刮泥板底部與沉淀池內部底面接觸，兩個所述驅動絲桿外表面上均固定連接有第二齒輪，所述驅動絲桿為雙向驅動絲桿，且驅動絲桿兩端的旋向相反，所述第一滑塊底部固定連接有第二齒條，所述第二齒條與第二齒輪相嚙合；
所述第一刮泥板底部轉動連接有第二轉桿，所述第二轉桿外表面上固定連接有翹板，所述翹板底端與沉淀池的底面接觸，所述第二轉桿外前后兩端通過棘輪連接有摩擦輪，所述沉淀池前后內側壁上均固定連接有摩擦條，所述摩擦輪與摩擦條相作用；
所述沉淀池內側底面中部為傾斜收集槽，所述沉淀池前后側壁上轉動連接有第一絲桿，所述第一絲桿后端固定連接有驅動電機，所述驅動電機固定連接在沉淀池的側壁上，所述第一絲桿外表面上螺紋連接有第二刮泥板，所述第二刮泥板與收集槽形成一致用于刮動收集槽內側污泥，所述收集槽底部一側固定連接有排泥閥；
一種BSTS短程生物污水處理工藝，該工藝具體步驟為：
步驟一：將需要處理的污水通入預處理池中；
步驟二：智能系統進行大數據和一套公式結合計算出數據，從而自動觸發預處理裝置對預處理池進行各種藥劑的精準投加，將水體調節至適合硝化反硝化反應的程度；
步驟三：智能系統檢測預處理池內的氧氣，自動控制曝氣管向預處理池內曝氣；
步驟四：將預處理后的污水通入精處理池中，進行更精確的生物處理和微調整；
步驟五：將精處理后的污水排入沉淀池中進行沉淀；
步驟六：件沉淀后符合要求的污水排出，沉淀的污泥進行排出或者回流使用。
與現有技術相比，本發明的有益效果是：
1.本發明通過在預處理池智能調節，把復雜多變的水體調節成適合進入預處理池的水體，通過預處理池的更精確硝化反硝化反應，有效去除污水中的各種富余微生物，然后排入深度處理池，經更精確的確認和微調整，再排入沉淀池，達到高質量排放。
2.本發明通過在污水被通入沉淀池內后，啟動兩個推動氣缸，帶動兩個第一滑塊、第一轉軸和第一密集網板一同向下移動，第一密集網板與兩個第二密集網板同步向下移動，將懸浮在污水中的污泥向下刮動，第一密集網板和第二密封網板快速將污泥向下推動，使污泥快速移動至沉淀池的底部，進行沉淀，然后，推動氣缸縮回，同理，帶動第一密集網板和第二密集網板同步上移，第一密集網板和第二密集網板頂部可能會刮動帶有污泥，當?shù)谝幻芗W(wǎng)板復位時，推動機構氣缸繼續縮回，帶動第一密封劑網板繼續上移，第一轉軸上的第一齒輪與第一齒條嚙合，使第一齒輪轉動，通過第一轉軸帶動第一密集網板轉動，同步擠壓外端兩個第二密集網板，使第二密集網板沿第一滑槽向內滑動，壓縮第一彈簧，兩端的第二密集網板在沉淀池的作用下同步進行伸縮，最終，使第一密集網板進行轉動°，使其頂部翻轉至底部，將第一密集網板上升過程中，刮動留存的污泥進行刷出或者落下，使污泥再次落在污水內，避免污泥長時間粘附在第一密集網板上，有利于第一密集網板和第二密集網板對污泥的沉淀進行持續的作業，有利于快速使污泥沉淀，加快整個處理效率。
（發明人：朱健;李培）
