公布日：2022.05.24
申請日：2022.01.21
分類號：C02F9/04(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明公開了一種生活污水深度處理系統，其特征在于：包括依次相連的沉清池、臭氧氧化池、除硝酸鹽樹脂交換器、除磷樹脂交換器，所述澄清池的出水管道與臭氧氧化池進水管道相連，所述臭氧氧化池內設置臭氧布?xì)夤�，所述臭氧氧化池的出水管通過管道泵與除硝酸鹽樹脂交換器的進水管相連，所述除硝酸鹽樹脂交換器的出水管道通過管道泵且與除磷樹脂交換器的進水管相連。出水中總磷濃度小于0.1mg/L，去除效果好，能穩定達到《地表水環境質量標準》(GB3838‑2002)對硝態氮及磷的排放要求。
權利要求書

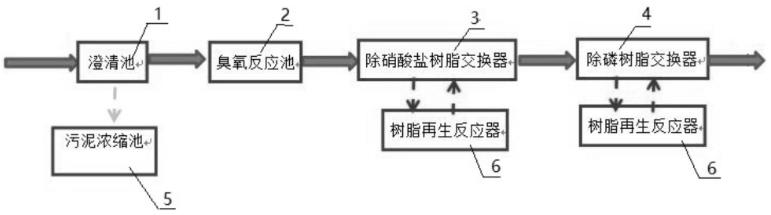

1.一種生活污水深度處理系統，其特征在于：包括依次相連的沉清池、臭氧氧化池、除硝酸鹽樹脂交換器、除磷樹脂交換器，所述澄清池的出水管道與臭氧氧化池進水管道相連，所述臭氧氧化池內設置臭氧布?xì)夤�，所述臭氧氧化池的出水管通過管道泵與除硝酸鹽樹脂交換器的進水管相連，所述除硝酸鹽樹脂交換器的出水管道通過管道泵與除磷樹脂交換器的進水管相連，所述除磷樹脂交換器的出水管的出水達標排放。
2.根據權利要求1所述生活污水深度處理系統，其特征在于：所述澄清池的底部污泥進入污泥濃縮池。
3.根據權利要求1或2所述生活污水深度處理系統，其特征在于：所述臭氧布?xì)夤芘c臭氧發生器相連。
4.根據權利要求3所述生活污水深度處理系統，其特征在于：所述除硝酸鹽樹脂交換器與除磷樹脂交換器均配備有樹脂再生反應器。
5.根據權利要求4所述生活污水深度處理系統，其特征在于：所述除硝酸鹽樹脂交換器與除磷樹脂交換器均為兩臺，一開一備。
發明內容
針對現有技術中所存在的不足，本發明的目的在于提供一種生活污水深度處理系統，針對《城鎮生活污水處理廠污染物排放標準》Ⅰ級A類標準的出水進行深度處理，處理效率高，處理效果穩定，出水能穩定達到《地表水環境質量標準》(GB3838-2002)對硝態氮及磷的排放要求。
為實現上述目的，本發明采用了如下的技術方案：一種生活污水深度處理系統，其特征在于：包括依次相連的沉清池、臭氧氧化池、除硝酸鹽樹脂交換器、除磷樹脂交換器，所述澄清池的出水管道與臭氧氧化池進水管道相連，所述臭氧氧化池內設置臭氧布?xì)夤�，所述臭氧氧化池的出水管通過管道泵與除硝酸鹽樹脂交換器的進水管相連，所述除硝酸鹽樹脂交換器的出水管道通過管道泵與除磷樹脂交換器的進水管相連，所述除磷樹脂交換器的出水管的出水達標排放。
上述方案中：所述澄清池的底部污泥進入污泥濃縮池。經過濃縮后污泥外運。
上述方案中：所述臭氧布?xì)夤芘c臭氧發生器相連。
上述方案中：所述除硝酸鹽樹脂交換器與除磷樹脂交換器均配備有樹脂再生反應器。
上述方案中：所述除硝酸鹽樹脂交換器與除磷樹脂交換器均為兩臺，一開一備。提高處理效率。
有益效果：本發明的生活污水處理系統采用澄清池代替三沉池，進一步去除二沉池出水懸浮物和COD，有利于提高后續臭氧反應池處理效率。采用臭氧反應池，同時去除COD和氨氮，反應時間短，投資成本低。采用除硝酸鹽樹脂交換器去除硝酸鹽，去除效率高，去除效果穩定。采用除磷樹脂交換器去除總磷，去除效率高，出水中總磷濃度小于0.1mg/L，去除效果好，能穩定達到《地表水環境質量標準》(GB3838-2002)對硝態氮及磷的排放要求。
（發明人：劉啟東;龍飛翔;龍翔楓）
