公布日：2022.08.09
申請日：2022.04.06
分類號：C02F3/32(2006.01)I;C02F9/14(2006.01)I
摘要
本發明提供了一種污水重復利用的玻璃鋼生態濕地池：包括三格式污水處理池、玻璃鋼生態濕地池、連接管；三格式污水處理池安裝有兩個格柵，格柵將三格式污水處理池分為第一格污水處理池、第二格厭氧池、第三格儲存池，第一格污水處理池、第二格厭氧池、第三格儲存池分別設有第一溢水管、第二溢水管、第三溢水管，三格式污水處理池連接第一進水管，與第一格污水處理池連接，第一溢水管與第二格厭氧池連通，第二溢水管與第三格儲存池連通，第三溢水管與連接管連接，玻璃鋼生態濕地池安裝有第二進水管，與連接管連接，本發明能夠多次過濾和凈化生活污水，通過玻璃鋼生態濕地池重復利用，提升了污水處理的效果，實現了污水循環利用。
權利要求書

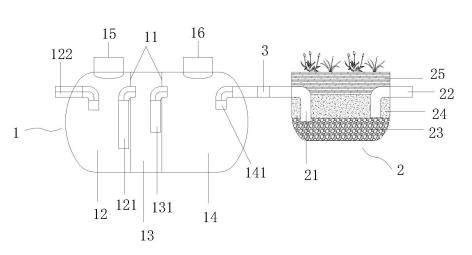

1.一種污水重復利用的玻璃鋼生態濕地池，其特征在于：包括三格式污水處理池(1)、玻璃鋼生態濕地池(2)、連接管(3)；所述三格式污水處理池(1)內安裝有兩個格柵(11)，所述格柵(11)將所述三格式污水處理池(1)分為第一格污水處理池(12)、第二格厭氧池(13)、第三格儲存池(14)，所述第一格污水處理池(12)、第二格厭氧池(13)、第三格儲存池(14)分別設有第一溢水管(121)、第二溢水管(131)、第三溢水管(141)，所述三格式污水處理池(1)左端連接有第一進水管(122)，所述第一進水管(122)與所述第一格污水處理池(12)連接，所述第一溢水管(121)貫穿所述格柵(11)與所述第二格厭氧池(13)連通，所述第二溢水管(131)貫穿所述格柵(11)與所述第三格儲存池(14)連通，所述第三溢水管(141)與所述連接管(3)左端連接，所述玻璃鋼生態濕地池(2)左端安裝有第二進水管(21)，所述連接管(3)右端與所述第二進水管(21)連接，所述玻璃鋼生態濕地池(2)上端種植有綠植。
2.根據權利要求1所述的一種污水重復利用的玻璃鋼生態濕地池，其特征在于：所述玻璃鋼生態濕地池(2)內壁從下至上依次設有礫石層(23)、細沙層(24)、覆土層(25)，綠植種植在所述覆土層(25)上，所述第二進水管(21)下端伸入到所述礫石層(23)內，所述玻璃鋼生態濕地池(2)右端連接有排水管(22)，所述排水管(22)與所述礫石層(23)內接通。
3.根據權利要求2所述的一種污水重復利用的玻璃鋼生態濕地池，其特征在于：所述礫石層(23)和所述細沙層(24)之間與所述細沙層(24)和所述覆土層(25)之間均安裝有透水無防布。
4.根據權利要求3所述的一種污水重復利用的玻璃鋼生態濕地池，其特征在于：所述礫石層(23)、細沙層(24)、覆土層(25)的厚度均為20cm。
5.根據權利要求1所述的一種污水重復利用的玻璃鋼生態濕地池，其特征在于：所述三格式污水處理池(1)上端設有觀察口(15)和清掏口(16)，所述觀察口(15)與所述第一格污水處理池(12)連通，所述清掏口(16)與所述第三格儲存池(14)連通。
發明內容
為了改善僅僅只是過濾和凈化，不能再次利用生活污水的問題，本發明提供一種污水重復利用的玻璃鋼生態濕地池。
本發明采用如下的技術方案：包括三格式污水處理池、玻璃鋼生態濕地池、連接管；所述三格式污水處理池內安裝有兩個格柵，所述格柵將所述三格式污水處理池分為第一格污水處理池、第二格厭氧池、第三格儲存池，所述第一格污水處理池、第二格厭氧池、第三格儲存池分別設有第一溢水管、第二溢水管、第三溢水管，所述三格式污水處理池左端連接有第一進水管，所述第一進水管與所述第一格污水處理池連接，所述第一溢水管貫穿所述格柵與所述第二格厭氧池連通，所述第二溢水管貫穿所述格柵與所述第三格儲存池連通，所述第三溢水管與所述連接管左端連接，所述玻璃鋼生態濕地池左端安裝有第二進水管，所述連接管右端與所述第二進水管連接，所述玻璃鋼生態濕地池上端種植有綠植。
采用上述技術方案，通過兩個格柵、第一溢水管、第二溢水管和第三溢水管能夠多次過濾和凈化生活污水，并通過玻璃鋼生態濕地池重復利用，從而加快綠植的生長。
進一步的，所述生態池內壁從下至上依次設有礫石層、細沙層、覆土層，綠植種植在所述覆土層上，所述玻璃鋼生態濕地池右端連接有排水管，所述第二進水管下端伸入到所述礫石層內，所述排水管與所述礫石層內接通。
采用上述技術方案，通過礫石層、細沙層和覆土層，對污水處理后的進行再次過濾，并給綠植提供水源，保證綠植的生長，并通過第二進水管和排水管控制玻璃鋼生態濕地池內部的水流量。
進一步的，所述礫石層和所述細沙層之間與所述細沙層和所述覆土層之間均安裝有透水無防布。
采用上述技術方案，通過透水無紡布，達到透水的作用，并達到隔檔的作用，防止礫石層、細沙層、覆土層混合。
進一步的，所述礫石層、細沙層、覆土層的厚度均為20cm。
采用上述技術方案，保證達到較好的凈化作用。
進一步的，所述三格式污水處理池上端設有觀察口和清掏口，所述觀察口與所述第一格污水處理池連通，所述清掏口與所述第三格儲存池連通。
采用上述技術方案，通過觀察口貫穿第一格污水處理池內的情況，通過清掏口，處理第三格儲存池內滯留物。
與現有技術相比，本發明的有益效果為：
1、通過兩個格柵、第一溢水管、第二溢水管和第三溢水管能夠多次過濾和凈化生活污水，并通過玻璃鋼生態濕地池重復利用，從而加快綠植的生長，實用性好。
2、通過礫石層、細沙層和覆土層，對污水處理后的進行再次過濾，并給綠植提供水源，保證綠植的生長；通過第二進水管和排水管控制玻璃鋼生態濕地池內部的水流量；通過透水無紡布，達到透水的作用，并達到隔檔的作用，防止礫石層、細沙層、覆土層混合；保證達到較好的凈化作用。
3、通過觀察口貫穿第一格污水處理池內的情況，通過清掏口，處理第三格儲存池內滯留物。
（發明人：李四化）
