公布日：2022.08.09
申請日：2022.05.05
分類號：C02F1/461(2006.01)I;C02F1/72(2006.01)I;C02F1/78(2006.01)I
摘要
本發明適用于廢水處理領域，提供了一種多級電催化氧化廢水處理裝置，包括處理箱，所述處理箱的內部固定連接有隔板，所述隔板將處理箱的內部分為安裝室和處理室，所述處理箱的側面設置有進水管與出水管，所述進水管與出水管位于處理箱的兩側，所述處理箱的內頂壁固定連接有兩個第一安裝箱。本發明使用多級電催化且通入不同的氧化劑，大大增強了廢水的處理效果；齒輪帶動伸縮桿擺動，伸縮桿帶動刮板對電極板表面的污垢進行刮除，避免了電極板長時間運行導致表面產生污垢的情況發生，提高了廢水處理的效率；攪拌機構反復對廢水進行攪拌，使臭氧及雙氧水與廢水快速并均勻地混合，增加了電催化的效果，大大增強了處理廢水的效果。
權利要求書
1.一種多級電催化氧化廢水處理裝置，包括處理箱，其特征在于，所述處理箱的內部固定連接有隔板，所述隔板將處理箱的內部分為安裝室和處理室，所述處理箱的內頂壁固定連接有兩個第一安裝箱，兩個所述第一安裝箱與隔板之間留有縫隙，所述隔板位于處理室的側面固定連接有第二安裝箱，所述第二安裝箱與處理箱的內頂部之間留有縫隙，且第二安裝箱位于兩個第一安裝箱之間，兩個所述第一安裝箱與第二安裝箱之間均設置有電極板，還包括：四個刮除機構，四個所述刮除機構分別轉動連接在第一安裝箱和第二安裝箱的內部，且每?jī)蓚�(gè)刮除機構分別與一個電極板的兩側抵接，所述刮除機構能夠通過往復擺動的方式對電極板表面的污垢進行刮除；四個攪拌機構，四個所述攪拌機構均與隔板轉動連接，且每?jī)蓚�(gè)攪拌機構關于一個電極板對稱分布，所述攪拌機構能夠通過轉動的方式對廢水進行攪拌，攪拌機構能夠通過對廢水?dāng)嚢璧姆绞郊铀購U水與氧化劑的均勻混合；傳動機構，所述傳動機構滑動連接在安裝室內，且傳動機構與刮除機構之間嚙合連接，傳動機構與攪拌機構之間滑動連接，所述傳動機構能夠通過豎向往復運動的方式帶動刮除機構往復擺動和攪拌機構往復轉動；驅動機構，所述驅動機構安裝在安裝室的內底部，且驅動機構與傳動機構鉸接，所述驅動機構能夠通過持續轉動的方式帶動傳動機構豎向往復運動。
2.根據權利要求1所述的多級電催化氧化廢水處理裝置，其特征在于，所述刮除機構包括齒輪，所述齒輪轉動連接在第一安裝箱或第二安裝箱的內部，且齒輪的周側面固定連接有伸縮桿，所述伸縮桿的一端鉸接有刮板，所述刮板與電極板表面抵接。
3.根據權利要求2所述的多級電催化氧化廢水處理裝置，其特征在于，所述伸縮桿包括固定套筒、活動桿及壓縮彈簧，所述固定套筒與齒輪固定連接，所述活動桿插接在固定套筒的內部，所述壓縮彈簧設置在固定套筒與活動桿之間，所述活動桿的游離端與刮板表面抵接。
4.根據權利要求1所述的多級電催化氧化廢水處理裝置，其特征在于，所述攪拌機構包括攪拌桿，所述攪拌桿與隔板轉動連接，且攪拌桿的一端固定連接有若干個攪拌葉，若干個所述攪拌葉在攪拌桿上均勻分布，所述攪拌桿延伸到安裝室內部的一端固定連接有配重柱。
5.根據權利要求4所述的多級電催化氧化廢水處理裝置，其特征在于，所述傳動機構包括升降板，所述升降板與安裝室的內壁滑動連接，且升降板靠近處理室的端面固定連接有四個齒條，每一個所述齒條均與一個齒輪嚙合連接；所述升降板靠近處理室的端面固定連接有支撐板，所述支撐板靠近配重柱的側面固定連接有固定柱，所述配重柱的周側面開設有螺旋槽，所述固定柱的一端與螺旋槽滑動連接。
6.根據權利要求5所述的多級電催化氧化廢水處理裝置，其特征在于，所述驅動機構包括電動機，所述電動機固定安裝在安裝室的內底部，且電動機的輸出軸固定連接有轉盤，所述轉盤的側面偏離圓心的一側鉸接有連桿，所述連桿的游離端與升降板鉸接。
7.根據權利要求1所述的多級電催化氧化廢水處理裝置，其特征在于，其中一個所述第一安裝箱與第二安裝箱之間形成一級氧化室，另一個所述第一安裝箱與第二安裝箱之間形成二級氧化室，所述一級氧化室與二級氧化室相連通。
8.根據權利要求7所述的多級電催化氧化廢水處理裝置，其特征在于，所述處理箱的外側面固定連接有臭氧發生器和上料管，所述臭氧發生器的一側連通有輸氣管，所述輸氣管的一端延伸到一級氧化室的內部，且輸氣管的一端連通有出氣頭，所述出氣頭固定連接在其中一個第一安裝箱上；所述上料管的一端延伸到二級氧化室的內部。
發明內容
本發明的目的在于提供一種多級電催化氧化廢水處理裝置，旨在解決通入氧化劑時，氧化劑不能快速地與廢水進行均勻混合，降低氧化效果且長時間運行的電極表面會結垢，降低處理效率的問題。

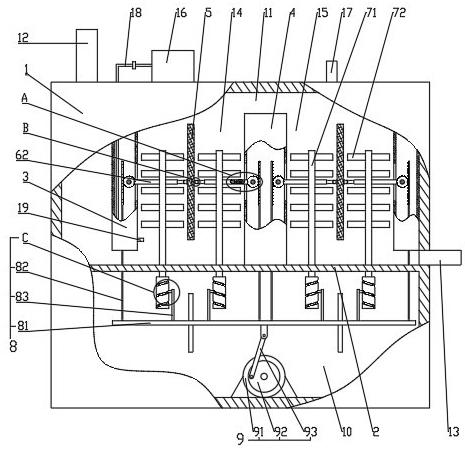

本發明是這樣實現的，一種多級電催化氧化廢水處理裝置，包括處理箱，所述處理箱的內部固定連接有隔板，所述隔板將處理箱的內部分為安裝室和處理室，所述處理箱的側面設置有進水管與出水管，所述進水管與出水管位于處理箱的兩側，所述處理箱的內頂壁固定連接有兩個第一安裝箱，兩個所述第一安裝箱與隔板之間留有縫隙，所述隔板位于處理室的側面固定連接有第二安裝箱，所述第二安裝箱與處理箱的內頂部之間留有縫隙，且第二安裝箱位于兩個第一安裝箱之間，兩個所述第一安裝箱與第二安裝箱之間均設置有電極板，還包括：四個刮除機構，四個所述刮除機構分別轉動連接在第一安裝箱和第二安裝箱的內部，且每?jī)蓚�(gè)刮除機構分別與一個電極板的兩側抵接，所述刮除機構能夠通過往復擺動的方式對電極板表面的污垢進行刮除；四個攪拌機構，四個所述攪拌機構均與隔板轉動連接，且每?jī)蓚�(gè)攪拌機構關于一個電極板對稱分布，所述攪拌機構能夠通過轉動的方式對廢水進行攪拌，攪拌機構能夠通過對廢水?dāng)嚢璧姆绞郊铀購U水與氧化劑的均勻混合；傳動機構，所述傳動機構滑動連接在安裝室內，且傳動機構與刮除機構之間嚙合連接，傳動機構與攪拌機構之間滑動連接，所述傳動機構能夠通過豎向往復運動的方式帶動刮除機構往復擺動和攪拌機構往復轉動；驅動機構，所述驅動機構安裝在安裝室的內底部，且驅動機構與傳動機構鉸接，所述驅動機構能夠通過持續轉動的方式帶動傳動機構豎向往復運動。
進一步的技術方案，所述刮除機構包括齒輪，所述齒輪轉動連接在第一安裝箱或第二安裝箱的內部，且齒輪的周側面固定連接有伸縮桿，所述第一安裝箱與第二安裝箱的側面均開設有活動槽，所述伸縮桿貫穿活動槽并且與活動槽滑動連接，所述伸縮桿的一端鉸接有刮板，所述刮板與電極板表面抵接。
進一步的技術方案，所述伸縮桿包括固定套筒、活動桿以及壓縮彈簧，所述固定套筒與齒輪固定連接，所述活動桿插接在固定套筒的內部，所述壓縮彈簧設置在固定套筒與活動桿之間，所述活動桿的游離端與刮板表面抵接。
進一步的技術方案，所述攪拌機構包括攪拌桿，所述攪拌桿與隔板轉動連接，且攪拌桿的一端固定連接有若干個攪拌葉，若干個所述攪拌葉在攪拌桿上均勻分布，所述攪拌桿延伸到安裝室內部的一端固定連接有配重柱。
進一步的技術方案，所述傳動機構包括升降板，所述升降板與安裝室的內壁滑動連接，且升降板靠近處理室的端面固定連接有四個齒條，每一個所述齒條均與一個齒輪嚙合連接；所述升降板靠近處理室的端面固定連接有支撐板，所述支撐板靠近配重柱的側面固定連接有固定柱，所述配重柱的周側面開設有螺旋槽，所述固定柱的一端與螺旋槽滑動連接。
進一步的技術方案，所述驅動機構包括電動機，所述電動機固定安裝在安裝室的內底部，且電動機的輸出軸固定連接有轉盤，所述轉盤的側面偏離圓心的一側鉸接有連桿，所述連桿的游離端與升降板鉸接。
進一步的技術方案，其中一個所述第一安裝箱與第二安裝箱之間形成一級氧化室，另一個所述第一安裝箱與第二安裝箱之間形成二級氧化室，所述一級氧化室與二級氧化室相連通。
進一步的技術方案，所述處理箱的外側面固定連接有臭氧發生器和上料管，所述臭氧發生器的一側連通有輸氣管，所述輸氣管的一端延伸到一級氧化室的內部，所述輸氣管的中部設置有電磁閥門，且輸氣管的一端連通有出氣頭，所述出氣頭固定連接在其中一個第一安裝箱上；所述上料管的一端延伸到二級氧化室的內部。
相較于現有技術，本發明的有益效果如下：本發明提供的一種多級電催化氧化廢水處理裝置，使用多級電催化且通入不同的氧化劑，大大增強了廢水處理的效果；齒輪帶動伸縮桿擺動，伸縮桿帶動刮板對電極板表面的污垢進行刮除，避免了電極板長時間運行導致表面產生污垢的情況發生，提高了廢水處理的效率；攪拌機構反復對廢水進行攪拌，使臭氧及雙氧水與廢水快速并均勻地混合，增加了電催化的效果，大大增強了處理廢水的效果。
（發明人：葛清波;侯兵;路中建;秦莉;孔明龍;陳園偉）
