公布日：2022.08.05

申請日：2022.06.15

分類號：C02F9/14(2006.01)I

摘要

本發明公開了一種利用微生物的污水治理系統，涉及先進環保產業領域，包括處理箱、與外界船體外壁連接的伸縮桿和利用微生物進行污水處理的微生物處理棒體，所述處理箱的兩側側壁均安裝有浮力組件，且處理箱的前進方向端部安裝有進水組件，所述處理箱的另一端部開設有出水口，且處理箱的內部開設有處理倉，所述進水組件包括有與處理箱外側端口連接的中繼水箱，且中繼水箱的內部安裝有傳動組件，所述浮力組件的外壁連接有與進水組件連接的氣動組件。本發明通過設置進水組件、傳動組件、驅動組件和微生物處理棒體，提升了污水處理的質量與效率通過設置驅動組件、浮力組件和氣動組件，提升了裝置整體的功能性與實用性。

權利要求書

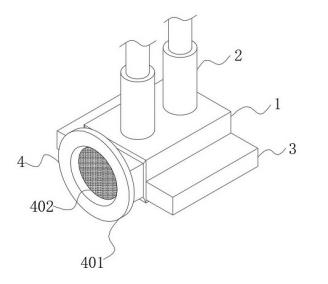

1.一種利用微生物的污水治理系統，包括處理箱（1）、與外界船體外壁連接的伸縮桿（2）和利用微生物進行污水處理的微生物處理棒體（5），其特征在于：所述處理箱（1）的兩側側壁均安裝有浮力組件（3），且處理箱（1）的前進方向端部安裝有進水組件（4），所述處理箱（1）的另一端部開設有出水口（7），且處理箱（1）的內部開設有處理倉（6），所述進水組件（4）包括有與處理箱（1）外側端口連接的中繼水箱（403），且中繼水箱（403）的內部安裝有傳動組件（8），所述處理箱（1）的內部位于微生物處理棒體（5）的底端安裝有驅動組件（9），所述浮力組件（3）的外壁連接有與進水組件（4）連接的氣動組件（10）。

2.根據權利要求1所述的一種利用微生物的污水治理系統，其特征在于：所述浮力組件（3）包括有與處理箱（1）外壁固定連接的氣箱（301），且氣箱（301）的內部填充有高壓氣體，所述氣箱（301）的內部安裝有排氣箱（302），且排氣箱（302）的內壁滑動連接有活塞（303），所述活塞（303）的端部固定連接有動力桿（304）。

3.根據權利要求2所述的一種利用微生物的污水治理系統，其特征在于：所述動力桿（304）的外壁固定有限位板（305），且限位板（305）與排氣箱（302）內壁滑動連接，所述限位板（305）的端部安裝有與排氣箱（302）內壁固定連接的復位彈簧（306），所述排氣箱（302）的內壁開設有進氣閥（307），且排氣箱（302）的端壁位于氣箱（301）的內壁開設有出氣閥（308）。

4.根據權利要求3所述的一種利用微生物的污水治理系統，其特征在于：所述進水組件（4）包括有廣口設置的進水口（401），且進水口（401）的底壁固定有濾網（402），所述進水口（401）與中繼水箱（403）連通。

5.根據權利要求1所述的一種利用微生物的污水治理系統，其特征在于：所述傳動組件（8）包括有安裝在中繼水箱（403）內部的葉輪（801），且葉輪（801）的端部固定連接有延伸至處理箱（1）內部的傳動軸（802），所述傳動軸（802）的端部安裝有錐形半齒輪（803）。

6.根據權利要求5所述的一種利用微生物的污水治理系統，其特征在于：所述錐形半齒輪（803）的底端連接有與處理箱（1）內壁轉動連接的從動錐形齒輪（804），且從動錐形齒輪（804）通過傳動轉盤、傳動皮帶與從動錐形齒輪（804）兩側設置的驅動組件（9）傳動連接。

7.根據權利要求3所述的一種利用微生物的污水治理系統，其特征在于：所述驅動組件（9）包括有與從動錐形齒輪（804）傳動連接的驅動鏈輪（901），且驅動鏈輪（901）的數量為多組，多組所述驅動鏈輪（901）外壁均連接有鏈條（902），且鏈條（902）帶動多組所述驅動鏈輪（901）同步轉動，所述驅動鏈輪（901）端部與微生物處理棒體（5）底部固定連接，且微生物處理棒體（5）通過軸承與處理箱（1）內壁轉動連接。

8.根據權利要求7所述的一種利用微生物的污水治理系統，其特征在于：所述驅動鏈輪（901）通過從動轉盤、傳動皮帶傳動連接有驅動半齒輪（310），且驅動半齒輪（310）的外壁嚙合連接有位于動力桿（304）外壁設置的從動齒壁（309）。

9.根據權利要求4所述的一種利用微生物的污水治理系統，其特征在于：所述氣動組件（10）包括有與出氣閥（308）連接的氣管（1001），且氣管（1001）的一側延伸至開設與進水口（401）內部的水腔（1002），所述水腔（1002）的頂端安裝有用于進水的補水口（1003），且水腔（1002）的底端連接有用于出水的出水管（1004）。

10.根據權利要求9所述的一種利用微生物的污水治理系統，其特征在于：所述出水管（1004）的底端安裝有與出水管（1004）通過扭簧連接的密封蓋（1005），且出水管（1004）的上方位于水腔（1002）的內壁滑動連接有伸縮壓板（1006），所述伸縮壓板（1006）的一側固定有位于進水口（401）內部且與進水口（401）內壁滑動連接的一號齒條板（1007），且一號齒條板（1007）的內側安裝有與其嚙合連接且與進水口（401）內壁轉動連接的驅動齒輪（1008），所述驅動齒輪（1008）的一側嚙合連接有位于進水口（401）內部且與進水口（401）內壁滑動連接的二號齒條板（1009），且二號齒條板（1009）一側固定連接有外外徑與補水口（1003）內徑相契合的且由橡膠制成的塞柱（1010）。

發明內容

基于此，本發明的目的是提供一種利用微生物的污水治理系統，以解決上述背景中提到的技術問題。

為實現上述目的，本發明提供如下技術方案：一種利用微生物的污水治理系統，包括處理箱、與外界船體外壁連接的伸縮桿和利用微生物進行污水處理的微生物處理棒體，所述處理箱的兩側側壁均安裝有浮力組件，且處理箱的前進方向端部安裝有進水組件，所述處理箱的另一端部開設有出水口，且處理箱的內部開設有處理倉，所述進水組件包括有與處理箱外側端口連接的中繼水箱，且中繼水箱的內部安裝有傳動組件，所述處理箱的內部位于微生物處理棒體的底端安裝有驅動組件，所述浮力組件的外壁連接有與進水組件連接的氣動組件。

通過采用上述技術方案，使得污水處理時，微生物處理棒體是轉動進行的，進而使得微生物處理棒體的表面均可參與處理過程，提升了污水處理的質量，同時通過對氣箱中氣體量的調節，實現了自動下潛的功能，對深層水域也實現了處理效果，進一步提升了裝置的處理性能。

本發明進一步設置為，所述浮力組件包括有與處理箱外壁固定連接的氣箱，且氣箱的內部填充有高壓氣體，所述氣箱的內部安裝有排氣箱，且排氣箱的內壁滑動連接有連接箱，所述活塞的端部固定連接有動力桿，動力桿的外壁固定有限位板，且限位板與排氣箱內壁滑動連接，所述限位板的端部安裝有與排氣箱內壁固定連接的復位彈簧，所述排氣箱的內壁開設有進氣閥，且排氣箱的端壁位于氣箱的內壁開設有出氣閥。

通過采用上述技術方案，起到對浮力進行調節的效果，從而使得裝置整體可以在水中實現自動下潛的效果。

本發明進一步設置為，所述進水組件包括有廣口設置的進水口，且進水口的底壁固定有濾網，所述進水口與中繼水箱連通。

通過采用上述技術方案，起到便于進水的效果。

本發明進一步設置為，所述傳動組件包括有安裝在中繼水箱內部的葉輪，且葉輪的端部固定連接有延伸至處理箱內部的傳動軸，所述傳動軸的端部安裝有錐形半齒輪，錐形半齒輪的底端連接有與處理箱內壁轉動連接的從動錐形齒輪，且從動錐形齒輪通過傳動轉盤、傳動皮帶與從動錐形齒輪兩側設置的驅動組件傳動連接。

通過采用上述技術方案，起到動力傳遞效果。

本發明進一步設置為，所述驅動組件包括有與從動錐形齒輪傳動連接的驅動鏈輪，且驅動鏈輪的數量為多組，多組所述驅動鏈輪外壁均連接有鏈條，且鏈條帶動多組所述驅動鏈輪同步轉動，所述驅動鏈輪端部與微生物處理棒體底部固定連接，且微生物處理棒體通過軸承與處理箱內壁轉動連接。

通過采用上述技術方案，本發明進一步設置為，所述驅動鏈輪通過從動轉盤、傳動皮帶傳動連接有驅動半齒輪，且驅動半齒輪的外壁嚙合連接有位于動力桿外壁設置的從動齒壁。

通過采用上述技術方案，起到動力傳遞效果。

本發明進一步設置為，所述氣動組件包括有與出氣閥連接的氣管，且氣管的一側延伸至開設與進水口內部的水腔，所述水腔的頂端安裝有用于進水的補水口，且水腔的底端連接有用于出水的出水管，出水管的底端安裝有與出水管通過扭簧連接的密封蓋，且出水管的上方位于水腔的內壁滑動連接有伸縮壓板，所述伸縮壓板的一側固定有位于進水口內部且與進水口內壁滑動連接的一號齒條板，且一號齒條板的內側安裝有與其嚙合連接且與進水口內壁轉動連接的驅動齒輪，所述驅動齒輪的一側嚙合連接有位于進水口內部且與進水口內壁滑動連接的二號齒條板，且二號齒條板一側固定連接有外外徑與補水口內徑相契合的且由橡膠制成的塞柱。

通過采用上述技術方案，起到對水腔中水的加壓效果，使得其可以噴出對粘附在濾網上的雜質進行清理，并且實現自動補水功能，便于下次使用。

綜上所述，本發明主要具有以下有益效果：1、本發明通過設置進水組件、傳動組件、驅動組件和微生物處理棒體，污水經過進水組件進入至處理倉中，在此過程中，污水水流會沖擊葉輪轉動，使得葉輪實現對驅動鏈輪的驅動，從而實現對微生物處理棒體的轉動，微生物處理棒體轉動后可以使其每一面均可與污水接觸進行凈化處理，提升了污水處理的質量與效率；2、本發明通過設置驅動組件、浮力組件和氣動組件，在葉輪轉動的前提下，排氣箱會逐漸地將氣箱中的氣體抽出并排出，從而減少氣箱中的氣體量，也就減小了裝置的浮力，因此裝置整體會逐漸向下移動，實現對深層水域的凈化清理，并且排出的氣體會沖入水腔中，實現對水腔中水的加壓效果，使其可以噴出并對濾網上的雜質進行清除，防止雜質影響進水組件的進水，多重有益效果相結合，提升了裝置整體的功能性與實用性。

（發明人：王艷云;趙金濤;孫君;黃海弟）
