公布日：2022.07.29
申請日：2022.03.23
分類號：C02F9/06(2006.01)I;C02F1/461(2006.01)N;C02F1/72(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種電芬頓式的污水處理工藝。污水經過廢水處理系統進行處理，廢水系統依次由加酸池、電解池、氧化池、混凝沉淀池和清水池構建而成，電解池中的陽極為鈦板上鍍有銥釕，形成銥釕鍍層，電解池中的陰極使用的改性材料由以下步驟制備而成：將碳纖維、三聚氰胺和硼酸浸潤在混合液中，超聲處理后將剩余的混合液涂抹在陰極電極兩側，烘干、煅燒、冷卻后獲得改性材料。氮摻雜、氮硼摻雜材料性能單獨的較為一般，但是通過氮硼摻雜在碳纖維中，促進電子傳遞過程，改變電催化性能，從而提高了電芬頓體系中H2O2的產生，進而使得電芬頓處理廢水的能力大大提高。
權利要求書
1.一種電芬頓式的污水處理工藝，其特征在于：污水經過廢水處理系統進行處理，所述廢水處理系統依次由加酸池、電解池、氧化池、混凝沉淀池和清水池構建而成，所述電解池中的陽極為鈦板上鍍有銥釕，形成銥釕鍍層，所述電解池中的陰極使用的改性材料由以下步驟制備而成：將碳纖維、三聚氰胺和硼酸浸潤在混合液中，超聲處理后將剩余的混合液涂抹在陰極電極兩側，烘干、煅燒、冷卻后獲得改性材料；所述混合液由二氧化鋯、聚四氟乙烯、超純水和異丙醇配成。
2.根據權利要求1所述的一種電芬頓式的污水處理工藝，其特征在于：所述碳纖維、三聚氰胺和硼酸的質量比為1：（0.06-0.1）：（0.02-0.06）。
3.根據權利要求1所述的一種電芬頓式的污水處理工藝，其特征在于：每1g碳纖維使用0.3-1.5mL聚四氟乙烯、5-30mL超純水、0.3-1.5mL異丙醇。
4.根據權利要求1-3任一所述的一種電芬頓式的污水處理工藝，其特征在于：在所述陰極材料改性之前，將碳纖維浸入清洗溶液中超聲清洗，之后用超純水多次超聲清洗，在60-70℃的條件下烘干20h以上，冷卻后密封保存?zhèn)溆�，所述清洗溶液由丙酮、琥珀酸酯磺酸鈉和伯烷基硫酸酯鈉以1：（0.1-3）：（0.05-0.1）的質量比復配而成。
5.根據權利要求1-3任一所述的一種電芬頓式的污水處理工藝，其特征在于：所述煅燒過程中的溫度為300-330℃，煅燒40-50min。
6.根據權利要求1-3任一所述的一種電芬頓式的污水處理工藝，其特征在于：所述氧化池中使用雙氧水氧化，投加H2O2在廢水中的濃度mg/L與COD（mg/l）=1：1-2：1。
7.根據權利要求1-3任一所述的一種電芬頓式的污水處理工藝，其特征在于：所述電解池中及時補充硫酸亞鐵，使亞鐵離子和雙氧水的摩爾比為1：（0.2-0.5）。
8.根據權利要求1-3任一所述的一種電芬頓式的污水處理工藝，其特征在于：所述電解池底部設計納米溶氣泵進行曝氣，曝氣量為2-4m3/h。
發明內容
為了提高陰極H2O2的積累量，提高電芬頓體系的污水處理能力，本申請?zhí)峁┮环N電芬頓式的污水處理工藝。

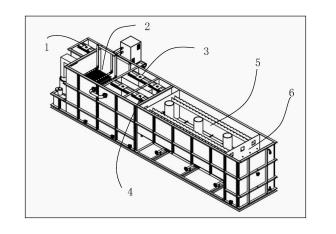

一種電芬頓式的污水處理工藝，污水經過廢水處理系統進行處理，所述廢水系統依次由加酸池、電解池、氧化池、混凝沉淀池和清水池構建而成，所述電解池中的陽極為鈦板上鍍有銥釕，形成銥釕鍍層，所述電解池中的陰極使用的改性材料由以下步驟制備而成：將碳纖維、三聚氰胺和硼酸浸潤在混合液中，超聲處理后將剩余的混合液涂抹在陰極電極兩側，烘干、煅燒、冷卻后獲得改性材料。
優選的，所述碳纖維、三聚氰胺和硼酸的質量比為1：（0.06-0.1）：（0.02-0.06）。
氮摻雜、氮硼摻雜材料性能單獨的較為一般，但是通過氮硼摻雜在碳纖維中，促進電子傳遞過程，改變電催化性能，從而提高了電芬頓體系中H2O2的產生和積累，進而使得電芬頓處理廢水的能力大大提高。另外，通過氮、硼對電極材料進行摻雜實現對電極進行鍍層保護提高穩定性，使電芬頓穩定運行。
優選的，所述混合液由二氧化鋯、聚四氟乙烯、超純水和異丙醇配成。
發明人原本想將氮、硼摻雜進碳纖維中，為陰極反應提供足夠的活性位點。但隨著電芬頓處理時間的加長，導致氮、硼遷出，使電芬頓處理能力下降。在更深一步研究發現，用上述混合液作粘結劑，將碳纖維、三聚氰胺及硼酸粘附在一起，同時利于氧氣在陰極表面附近的傳質過程，其最終的廢水處理效率大大提高，可能是由于氮碳的摻雜出現了新的晶型結構，而且使碳結構變得無序，使其比表面積變大，從而利于氧氣分子在陰極表面的傳質過程，促進H2O2在陰極的積累，進而進一步提高了電芬頓的處理能力。
優選的，每1g碳纖維使用0.3-1.5mL聚四氟乙烯、5-30mL超純水、0.3-1.5mL異丙醇。
在實踐過程中發現，聚四氟乙烯含量過高會增大電極的電阻，從而導致電極電流響應反而降低。通過上述配比，對電極的改性促進了H2O2的電催化生產過程，使得H2O2的電催化生產速率加快。
優選的，在所述陰極材料改性之前，將碳纖維浸入清洗溶液中超聲清洗，之后用超純水多次超聲清洗，在60-70℃的條件下烘干20h以上，冷卻后密封保存?zhèn)溆�，所述清洗溶液由丙酮、琥珀酸酯磺酸鈉和伯烷基硫酸酯鈉以1：（0.1-3）：（0.05-0.1）的質量比復配而成。
對碳纖維進行清洗，以去除原始的污漬和油脂，清除碳纖維表面多余的電荷，以促進電芬頓的處理效率。
優選的，所述煅燒過程中的溫度為300-330℃，煅燒40-50min。
煅燒過度使陰極中各材料的粘結性下降，使陰極材料變得疏松，進而使陰極材料容易損耗，并且還原Fe3+的的能力變?nèi)酰绊憦U水的處理效率�；诒旧暾埖年帢O改性使用的材料，通過上述的煅燒溫度和時間，有效控制電極材料的煅燒程度，得到致密的電極材料，從而進一步提高廢水的處理效率。
優選的，所述氧化池中使用雙氧水氧化，投加H2O2在廢水中的濃度mg/L與COD（mg/l）=1：1-2：1。
優選的，所述電解池中及時補充硫酸亞鐵，使亞鐵離子和雙氧水的摩爾比為1：（0.2-0.5）。
通過芬頓試劑法是通過硫酸亞鐵與雙氧水相結合的一種深度處理工藝。利用硫酸亞鐵和雙氧水的強氧化還原性，生成反應強氧化性的羥基自由基，與難降解的有機物生成自由基，可以將許多高污物有效降解。在本申請的電解池的電極的基礎下，調節硫酸亞鐵和雙氧水的添加比例，以使得有機物被降解的能力得以突破。因此，通過調節亞鐵離子和雙氧水的摩爾比為1：（0.2-0.5）實現這一目的。
優選的，所述電解池底部設計納米溶氣泵進行曝氣，曝氣量為2-4m3/h。
隨著電芬頓處理的進行，F(xiàn)e2+的擴散傳質變慢，不能有效的構成芬頓反應，導致去除效果不理想。通過合適的空氣補給，一方面能起到混合的作用，強化了反應器內的傳質過程；另一方面能補充在反應過程中不斷消耗的氧，當空氣流量大到一定值后進入反應控制過程，曝氣對有機物去除的影響減小。因此，需要合理控制曝氣的量。
綜上所述，本申請通過氮硼摻雜在碳纖維中，促進電子傳遞過程，改變電催化性能，提高了電芬頓體系中陰極2電子ORR選擇性，從而提高了電芬頓體系中H2O2的產生和積累，致使后續EF氧化難降解有機物效能提升，進而使得電芬頓處理廢水的能力大大提高。另外，通過氮、硼對電極材料進行摻雜實現對電極進行鍍層保護提高穩定性，使電芬頓穩定運行。
（發明人：王詩文;謝兵）
