公布日：2022.10.28
申請日：2022.08.03
分類號：C02F9/14(2006.01)I;C02F11/125(2019.01)I;C12M1/107(2006.01)I;C12M1/00(2006.01)I;C02F103/20(2006.01)N
摘要
本發明公開了一種養殖場的污水處理系統，涉及污水處理技術領域。所述養殖場的廢水處理系統包括依次聯通的格柵、集水池、固液分離器、氣浮池、調節池、厭氧池、A/O池、二沉池、中間池、高級氧化池。污水經過預處理、厭氧好氧生化處理，廢水中的COD、BOD大量降低，也能實現脫氮除磷的目的，之后通過高級氧化深度處理，最后出水達標排放減少環境污染，產生的沼氣、污泥可以再次利用，實現資源有效利用。本發明實現養殖場廢水快速處理及資源利用，裝置處理效果徹底，維護成本低。
權利要求書

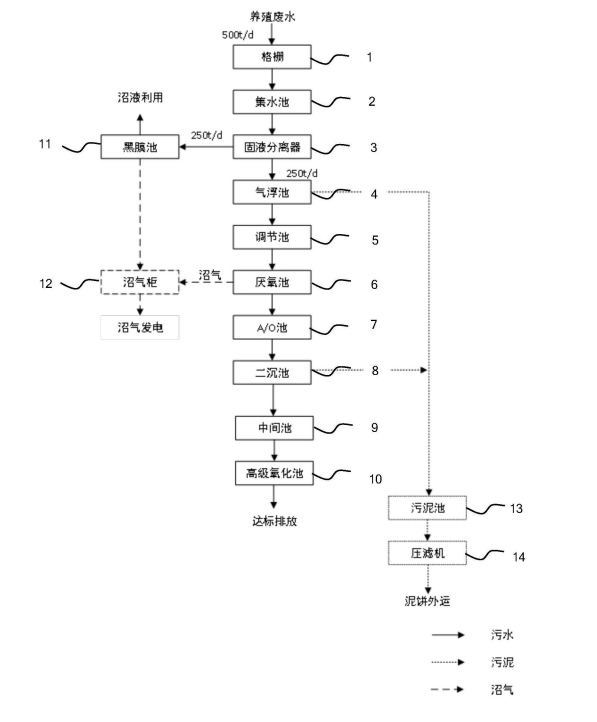

1.一種養殖場的污水處理系統，其特征在于：包括依次連通的格柵(1)、集水池(2)、固液分離器(3)、氣浮池(4)、調節池(5)、厭氧池(6)、A/O池(7)、二沉池(8)、中間池(9)、高級氧化池(10)、黑膜池(11)、沼氣柜(12)、污泥池(13)、壓濾機(14)。所述格柵(1)通過泵與固液分離器(2)相連，所述格柵(1)的下方開設有連同所述二沉池(8)的出水口；所述格柵(1)下方還安裝有一高壓泵，所述高壓泵通過第一管道連接所述出水口；所述固液分離器(3)連通黑膜池(11)和氣浮池(4)，所述黑膜池(11)接有沼氣柜(12)，利用沼氣進行發電，所述氣浮池(4)出水口連通調節池，所述氣浮池(4)下方還連有污泥池(13)；所述污泥池(13)底部通過污泥管道與進料泵連通，進料泵的出口并聯且通過污泥管道、進料閥和進料閥分別與壓濾機(14)的兩側的污泥進口連通；所述調節池(5)通過管路與提升泵、厭氧池(6)、A/O池(7)、二沉池(8)、中間池(9)、高級氧化池(10)依次相連；所述二沉池(8)安有紫外線殺菌裝置，所述二沉池(8)通過一主水管連接有若干分水管，所述主水管上安裝有計量泵和第一電磁閥，若干所述分水管上均安裝有計量閥和第二電磁閥，所述計量泵、第一電磁閥、第二電磁閥和計量閥均連接于一安裝于養殖場的控制器。
2.如權利要求1所述養殖場的污水處理系統，其特征在于：所述養殖場日處理廢水量為500m3/d。
3.如權利要求1所述養殖場的污水處理系統，其特征在于：所述養殖場廢水進水水質COD<12000mg/L,氨氮<1000mg/L。
4.如權利要求1所述養殖場的污水處理系統，其特征在于：所述固液分離器(3)分別連通黑膜池(11)和氣浮池(3)。
5.如權利要求1所述養殖場的污水處理系統，其特征在于：所述黑膜池(11)接有沼氣柜，利用沼氣進行發電。
6.如權利要求1所述養殖場的污水處理系統，其特征在于：調節池通過管路與提升泵、厭氧池(6)、A/O池(7)、二沉池(9)、中間池(9)、高級氧化池(10)依次相連。
7.如權利要求1所述養殖場的污水處理系統，其特征在于：所述集水池(2)、固液分離器(3)和調節池(5)內均安裝有一水泵。
8.如權利要求1所述養殖場的污水處理系統，其特征在于：還包括所述氣浮池(4)底部連通污泥池，污泥池底部通過污泥管道與進料泵連通，進料泵的出口并聯且通過污泥管道、進料閥和進料閥分別與壓濾機(14)的兩側的污泥進口連通。
9.如權利要求1所述養殖場的污水處理系統，其特征在于：所述污泥脫水系統采用疊螺脫水機，處理含量為4000mg/L-5000mg/L的污泥。
10.如權利要求1所述養殖場的污水處理系統，其特征在于：所述高級氧化池(10)采用臭氧氧化法。
發明內容
針對上述問題，有必要提供一種養殖場的廢水快速處理系統，該養殖場的廢水處理系統以高效快速的方法解決了該問題。
為實現上述目的，本發明的技術解決方案是：
一種養殖場的污水處理系統，其特征在于：包括依次連通的格柵、集水池、固液分離器、氣浮池、調節池、厭氧池、A/O池、二沉池、中間池、高級氧化池。所述格柵通過泵與固液分離器相連，所述格柵的下方開設有連同所述二沉池的出水口；所述格柵下方還安裝有一高壓泵，所述高壓泵通過第一管道連接所述出水口；所述固液分離器連通黑膜池和氣浮池，所述黑膜池接有沼氣柜，利用沼氣進行發電，所述氣浮池出水口連通調節池，所述氣浮池下方還連有污泥池；所述污泥池底部通過污泥管道與進料泵連通，進料泵的出口并聯且通過污泥管道、進料閥和進料閥分別與壓濾機的兩側的污泥進口連通；所述調節池通過管路與提升泵、厭氧池、A/O池、二沉池、中間池、高級氧化池依次相連；所述二沉池安有紫外線殺菌裝置，所述二沉池通過一主水管連接有若干分水管，所述主水管上安裝有計量泵和第一電磁閥，若干所述分水管上均安裝有計量閥和第二電磁閥，所述計量泵、第一電磁閥、第二電磁閥和計量閥均連接于一安裝于養殖場的控制器。
優選地，所述養殖場日處理廢水量為500m3/d。
優選地，所述養殖場廢水進水水質COD次相連。
優選地，所述集水池、固液分離器和調節池內均安裝有一水泵。
優選地，還包括所述氣浮池底部連通污泥池，污泥池底部通過污泥管道與進料泵連通，進料泵的出口并聯且通過污泥管道、進料閥和進料閥分別與壓濾機的兩側的污泥進口連通。
優選地，所述污泥脫水系統采用疊螺脫水機，可處理含量為4000mg/L-5000mg/L的污泥。
優選地，所述高級氧化池采用臭氧氧化法，保障出水的深度處理，其反應迅速、處理效率高、二次污染小，在降低運行費用的同時亦能取得較好的處理效果。
本發明的有益效果如下：
本發明公開的一種養殖場廢水快速處理裝置，對廢水進行的預處理、厭氧好氧處理、高級氧化深度處理，使得排出的污水達到排放標準，減少環境污染，產生的污泥、沼氣可以再次利用，實現資源有效利用；預處理中格柵和固液分離器能夠?qū)ξ鬯醪竭^濾，防止堵塞抽液管，降低維護成本；黑膜池池內設隔板，提高發酵效果，提高排出的水體質量，產生沼氣再利用發電；高級氧化池對廢水進行深度處理，整體提高了廢水處理的效果。
本發明實現養殖場廢水處理及資源利用，裝置處理效果快速徹底，維護成本低。
（發明人：黎忠;章萬喜;蘇丹丹）
