公布日：2022.10.25
申請日：2022.07.20
分類號：C02F9/04(2006.01)I;C02F103/16(2006.01)N;C02F101/20(2006.01)N
摘要

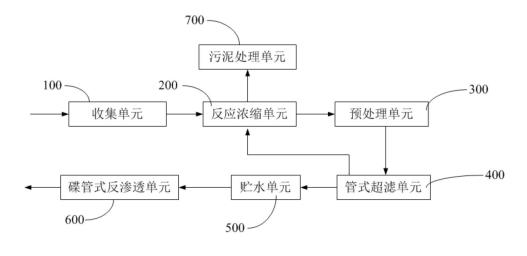

本申請涉及電鍍高濃度廢水及廢液濃縮處理系統及方法，依次設置有收集單元、反應濃縮單元、預處理單元、管式超濾單元、貯水單元和碟管式反滲透單元，且高濃度廢水及廢液能夠依次通過；其中收集單元，用于對廢水及廢液的收集存儲；反應濃縮單元，用于調整廢水及廢液的PH值、去除重金屬離子及COD得到廢水沉淀混合液；預處理單元，用于對廢水沉淀混合液進行預過濾，得到粗濾濾液；管式超濾單元，用于對粗濾濾液精細過濾，得到精濾濾液；貯水單元，用于貯存精濾濾液；碟管式反滲透單元，用于反滲透精濾濾液，依次通過反滲透膜組件一和反滲透膜組件二循環濃縮精濾濾液，得到濃縮液和透過液，具體反滲透膜組件一和反滲透膜組件二內部分別設置有不同數量的膜柱。以合理化串并聯設置各裝置的連接方式，保障系統運行的穩定性。
權利要求書
1.一種電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，包括：依次設置的收集單元、反應濃縮單元、預處理單元、管式超濾單元、貯水單元和碟管式反滲透單元，且高濃度廢水及廢液能夠依次通過；所述收集單元，用于對廢水及廢液的收集存儲；所述反應濃縮單元，用于調整廢水及廢液的PH值、去除重金屬離子及COD得到廢水沉淀混合液；所述預處理單元，用于對所述廢水沉淀混合液進行預過濾，得到粗濾濾液；所述管式超濾單元，用于對所述粗濾濾液精細過濾，得到精濾濾液；所述貯水單元，用于貯存所述精濾濾液；所述碟管式反滲透單元，用于反滲透精濾濾液，通過串聯運行反滲透膜組件一和反滲透膜組件二，且所述反滲透膜組件一和所述反滲透膜組件二內部分別設置有不同數量的膜柱，循環濃縮所述精濾濾液，得到濃縮液和透過液。
2.根據權利要求1所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述碟管式反滲透單元還包括：反滲透提升泵、保安過濾器、反滲透高壓泵、反滲透循環泵一、反滲透循環泵二；所述反滲透提升泵、所述保安過濾器和所述反滲透高壓泵依次串聯連接；所述反滲透膜組件一與所述反滲透膜組件二串聯連接后，與所述反滲透高壓泵串聯連接，用于進一步反滲透濃縮所述精濾濾液；所述反滲透膜組件一和所述反滲透膜組件二中的膜柱數量比為6：4；所述反滲透循環泵一設置在所述反滲透膜組件一與所述反滲透高壓泵之間，所述反滲透循環泵二設置在所述反滲透膜組件二與所述反滲透高壓泵之間，所述反滲透循環泵一和所述反滲透循環泵二依次與所述反滲透高壓泵串聯連接。
3.根據權利要求1所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述反滲透循環泵一的一端與所述反滲透膜組件一的進水口連接，另一端與所述反滲透膜組件一的濃縮液出口連接；所述反滲透循環泵一用于將所述反滲透膜組件一流出的部分濃縮液回流至所述反滲透膜組件一的進水口。
4.根據權利要求1所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述反滲透循環泵二的一端與所述反滲透膜組件二的進水口連接，另一端與所述反滲透膜組件二的濃縮液出口連接，所述反滲透循環泵二用于將所述反滲透膜組件二流出的部分濃縮液回流至所述反滲透膜組件二的進水口。
5.根據權利要求1所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述反應濃縮單元包括PH調整室、反應室和濃縮室；高濃度廢水及廢液自所述收集單元流出后，依次流經所述PH調整室、所述反應室和所述濃縮室。
6.根據權利要求5所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述預處理單元包括預處理提升泵和預過濾器；所述預處理提升泵一端與所述濃縮室連接，另一端連接所述預過濾器；所述預過濾器的過濾孔徑為1mm。
7.根據權利要求6所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述管式超濾單元包括超濾循環泵和管式超濾膜組件；所述超濾循環泵一端與所述預過濾器連接，另一端與所述管式超濾膜組件連接，所述管式超濾膜組件與所述濃縮室連接，精細過濾后的剩余污泥回流至所述濃縮室。
8.根據權利要求7所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，還包括污泥處理單元；所述污泥處理單元包括污泥貯存室和污泥脫水室；所述污泥貯存室一端與所述濃縮室連通，另一端與所述污泥脫水室一端連通，所述污泥脫水室另一端與所述收集單元連通。
9.根據權利要求1所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述碟管式反滲透單元還包括壓力控制閥；所述壓力控制閥設置在所述反滲透膜組件二遠離所述反滲透高壓泵一側，所述反滲透膜組件一和所述反滲透膜組件二串聯連接后，與所述壓力控制閥串聯連接。
10.一種使用權利要求1至9任一項所述的電鍍高濃度廢水及廢液濃縮處理系統進行高濃度廢水及廢液濃縮處理的方法，其特征在于，包括如下步驟:S1、廢水及廢液流入所述反應濃縮處理單元處理后得到廢水沉淀混合液；S2、所述廢水沉淀混合液由所述預處理單元預過濾后，得到粗濾濾液；S3、所述粗濾濾液由所述管式超濾單元精細過濾，濾后得到精濾濾液和污泥，所述精濾濾液流入所述貯水單元；S4、所述污泥回流至所述濃縮室后排至所述污泥貯存室后，自所述污泥貯存室進入所述污泥脫水室壓濾脫水，脫水產生的液體回流至所述收集單元；S5、所述精細濾液進入所述碟管式反滲透單元，通過所述反滲透膜組件一和所述反滲透膜組件二循環濃縮。
發明內容
本申請的主要目的在于提供一種電鍍高濃度廢水及廢液濃縮處理系統及方法，以解決目前的問題。
為了實現上述目的，本申請?zhí)峁┝巳缦录夹g(shù)：
根據本申請的一方面，提供了一種電鍍高濃度廢水及廢液濃縮處理系統，包括：
依次設置的收集單元、反應濃縮單元、預處理單元、管式超濾單元、貯水單元和碟管式反滲透單元，且高濃度廢水及廢液能夠依次通過；
所述收集單元，用于對廢水及廢液的收集存儲；
所述反應濃縮單元，用于調整廢水及廢液的PH值、去除重金屬離子及COD得到廢水沉淀混合液；
所述預處理單元，用于對所述廢水沉淀混合液進行預過濾，得到粗濾濾液；
所述管式超濾單元，用于對所述粗濾濾液精細過濾，得到精濾濾液；
所述貯水單元，用于貯存所述精濾濾液；
所述碟管式反滲透單元，用于反滲透精濾濾液，通過串聯運行反滲透膜組件一和反滲透膜組件二，且所述反滲透膜組件一和所述反滲透膜組件二內部分別設置有不同數量的膜柱，循環濃縮所述精濾濾液，得到濃縮液和透過液。
在一種可能的實現方式中，所述碟管式反滲透單元還包括：反滲透提升泵、保安過濾器、反滲透高壓泵、反滲透循環泵一、反滲透循環泵二；
所述反滲透提升泵、所述保安過濾器和所述反滲透高壓泵依次串聯連接；
所述反滲透膜組件一與所述反滲透膜組件二串聯連接后，與所述反滲透高壓泵串聯連接，用于進一步反滲透濃縮所述精濾濾液；所述反滲透膜組件一和所述反滲透膜組件二中的膜柱數量比為6：4；
所述反滲透循環泵一設置在所述反滲透膜組件一與所述反滲透高壓泵之間，所述反滲透循環泵二設置在所述反滲透膜組件二與所述反滲透高壓泵之間，所述反滲透循環泵一和所述反滲透循環泵二依次與所述反滲透高壓泵串聯連接。
在一種可能的實現方式中，所述反滲透循環泵一的一端與所述反滲透膜組件一的進水口連接，另一端與所述反滲透膜組件一的濃縮液出口連接，所述反滲透循環泵一用于將所述反滲透膜組件一流出的部分濃縮液回流至所述反滲透膜組件一的進水口。
在一種可能的實現方式中，所述反滲透循環泵二的一端與所述反滲透膜組件二的進水口連接，另一端與所述反滲透膜組件二的濃縮液出口連接，所述反滲透循環泵二用于將所述反滲透膜組件二流出的部分濃縮液回流至所述反滲透膜組件二的進水口。
在一種可能的實現方式中，所述反應濃縮單元包括PH調整室、反應室和濃縮室；
高濃度廢水及廢液自所述收集單元流出后，依次流經所述PH調整室、所述反應室和所述濃縮室。
在一種可能的實現方式中，所述預處理單元包括預處理提升泵和預過濾器；
所述預處理提升泵一端與所述濃縮室連接，另一端連接所述預過濾器；所述預過濾器的過濾孔徑為1mm。
在一種可能的實現方式中，所述管式超濾單元包括超濾循環泵和管式超濾膜組件；
所述超濾循環泵一端與所述預過濾器連接，另一端與所述管式超濾膜組件連接，所述管式超濾膜組件與所述濃縮室連接，精細過濾后的剩余污泥回流至所述濃縮室。
在一種可能的實現方式中，還包括污泥處理單元；
所述污泥處理單元包括污泥貯存室和污泥脫水室；
所述污泥貯存室一端與所述濃縮室連通，另一端與所述污泥脫水室一端連通，所述污泥脫水室另一端與所述收集單元連通。
在一種可能的實現方式中，所述碟管式反滲透單元還包括壓力控制閥；
所述壓力控制閥設置在所述反滲透膜組件二遠離所述反滲透高壓泵一側，所述反滲透膜組件一和所述反滲透膜組件二串聯連接后，與所述壓力控制閥串聯連接。
根據本申請的另一方面提供一種實施上述所述的電鍍高濃度廢水及廢液濃縮處理系統的方法，包括如下步驟：
S1、廢水及廢液流入所述反應濃縮處理單元處理后得到廢水沉淀混合液；
S2、所述廢水沉淀混合液由所述預處理單元預過濾后，得到粗濾濾液；
S3、所述粗濾濾液由所述管式超濾單元精細過濾，濾后得到精濾濾液和污泥，所述精濾濾液流入所述貯水單元；
S4、所述污泥回流至所述濃縮室后排至所述污泥貯存室后，自所述污泥貯存室進入所述污泥脫水室壓濾脫水，脫水產生的液體回流至所述收集單元；
S5、所述精細濾液進入所述碟管式反滲透單元，通過所述反滲透膜組件一和所述反滲透膜組件二循環濃縮。
本申請的有益效果：
通過合理化串并聯運行各裝置，實現對于高濃度電鍍廢水及廢液的濃縮處理，提高了電鍍廢水及廢液的回收利用率，同時保障了系統整體運行的穩定性。具體的，將碟管式反滲透單元中的反滲透膜組件一和反滲透膜組件二串聯運行，由此將依次經過收集單元、反應濃縮單元、預處理單元、管式超濾單元和貯水單元得到的精濾濾液進一步的循環濃縮。利用反滲透原理保障膜組件的膜表面有足夠流量和錯流流速，使碟管式反滲透單元在運行過程中，各膜組件的截留率更加穩定。需要特別說明的是，反滲透膜組件一與反滲透膜組件二內部設置不同數量的膜柱，各膜柱之間相互并聯設置，由于反滲透膜組件一的產水量更大，通量更高，因此反滲透膜組件一中的膜柱數量多于反滲透膜組件二中的膜柱，由此實現系統運行更加穩定的目的，同時節約了運行過程中的成本。
（發明人：董艷強;張海軍;趙恩濤;曹鍵;劉斌;郭同豹;孫仕杰）
