公布日：2022.07.01
申請日：2022.04.29
分類號：C02F9/14(2006.01)I
摘要

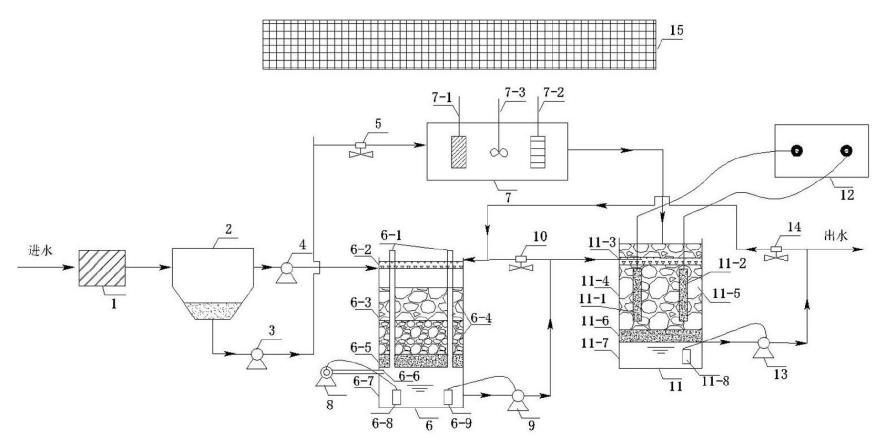

本發明公開一種能源自給‑深度脫氮除磷的生活污水處理系統，沿污水流動方向依次連通設有格柵、沉淀池、氮生物濾池與磷生物濾池，沉淀池上部通過第一污水泵連接氮生物濾池入口，沉淀池底部通過第二污水泵連接有電化學反應池，電化學反應池出口連接磷生物濾池入口；氮生物濾池出口連接有第一循環水泵，第一循環水泵出口分別連接氮生物濾池與磷生物濾池的入口；磷生物濾池出口連接有第二循環水泵，第二循環水泵出口作為污水排出口、同時分別連接至氮生物濾池與磷生物濾池的入口；所述污水處理系統還包括光伏電源，光伏電源為污水處理系統的所有設備提供電能；該系統能夠?qū)崿F(xiàn)能源自給、脫氮除磷效率較高、運營維護簡單等優點。
權利要求書
1.一種能源自給-深度脫氮除磷的生活污水處理系統，其特征在于，沿污水流動方向依次連通設有格柵、沉淀池、氮生物濾池與磷生物濾池，沉淀池上部通過第一污水泵連接氮生物濾池入口，沉淀池底部通過第二污水泵連接有電化學反應池，電化學反應池出口連接磷生物濾池入口；第二污水泵與電化學反應池之間設有第一流量控制計；氮生物濾池出口連接有第一循環水泵，第一循環水泵出口分別連接氮生物濾池與磷生物濾池的入口；第一循環水泵與氮生物濾池入口之間設有第二流量控制計；磷生物濾池出口連接有第二循環水泵，第二循環水泵出口作為污水排出口、同時分別連接至氮生物濾池與磷生物濾池的入口；第二循環水泵與氮生物濾池入口之間設有第三流量控制計；所述污水處理系統還包括光伏電源，光伏電源為污水處理系統的所有設備提供電能。
2.根據權利要求1所述的一種能源自給-深度脫氮除磷的生活污水處理系統，其特征在于，所述氮生物濾池由上之下依次設置第一均勻布水器、氮生物濾層、第一承托層與第一集水池，第一均勻布水器與氮生物濾層為間隔設置，氮生物濾池豎直穿設有將集水池與大氣連通的透氣管；第一集水池外部設有抽風機，抽風機通過排風管與第一集水池連通，第一集水池內部設有第一液位控制器與第二液位控制器，第一液位控制器與抽風機相連，控制抽風機的運行；第二液位控制器與第一循環水泵相連、控制第一循環水泵的運行，調節第一承托層與第一集水池內水面的高度10-60cm。
3.根據權利要求1述的一種能源自給-深度脫氮除磷的生活污水處理系統，其特征在于，所述磷生物濾池由上至下依次設置磷生物濾層、第二承托層與第二集水池，磷生物濾層上部埋設有第二均勻布水器，磷生物濾層內豎直埋設有正電極與負電極，正、負電極分別連接至電流控制器；第二集水池內部設有第二液位控制器，第二液位控制器與第二循環水泵相連、控制第二循環水泵的運行，調節第二承托層與第二集水池內水面的高度。
4.根據權利要求1述的一種能源自給-深度脫氮除磷的生活污水處理系統，其特征在于，所述電化學反應池設有陰、陽電極以及攪拌器。
5.根據權利要求2述的一種能源自給-深度脫氮除磷的生活污水處理系統，其特征在于，所述第一均勻布水器與氮生物濾層頂面之間的間距為5-50cm。
6.根據權利要求2述的一種能源自給-深度脫氮除磷的生活污水處理系統，其特征在于，氮生物濾層包含兩層以上，且各濾層中濾料濾徑由上到下逐層降低，濾料厚度為30-100cm，濾徑為10-100mm。
7.根據權利要求2述的一種能源自給-深度脫氮除磷的生活污水處理系統，其特征在于，所述透氣管包含兩根以上。
8.根據權利要求3述的一種能源自給-深度脫氮除磷的生活污水處理系統，其特征在于，所述磷生物濾層包含一層以上，且各濾層中濾料濾徑由上到下逐層降低，濾料厚度為30-80cm，濾徑為30-120mm。
9.根據權利要求3述的一種能源自給-深度脫氮除磷的生活污水處理系統，其特征在于，所述第二均勻布水器在磷生物濾層內的埋設深度為5-10cm。10.根據權利要求4述的一種能源自給-深度脫氮除磷的生活污水處理系統，其特征在于，所述陰、陽電極的電壓為0-400V；電化學反應池內污水的停留時間10-480min。
發明內容
本發明的目的在于提供一種能源自給-深度脫氮除磷的生活污水處理系統，該系統能夠?qū)崿F(xiàn)能源自給、脫氮除磷效率較高、運營維護簡單等優點。
本發明解決其技術問題所采用的技術方案是：
一種能源自給-深度脫氮除磷的生活污水處理系統，沿污水流動方向依次連通設有格柵、沉淀池、氮生物濾池與磷生物濾池，沉淀池上部通過第一污水泵連接氮生物濾池入口，沉淀池底部通過第二污水泵連接有電化學反應池，電化學反應池出口連接磷生物濾池入口；第二污水泵與電化學反應池之間設有第一流量控制計；
氮生物濾池出口連接有第一循環水泵，第一循環水泵出口分別連接氮生物濾池與磷生物濾池的入口；第一循環水泵與氮生物濾池入口之間設有第二流量控制計；
磷生物濾池出口連接有第二循環水泵，第二循環水泵出口作為污水排出口、同時分別連接至氮生物濾池與磷生物濾池的入口；第二循環水泵與氮生物濾池入口之間設有第三流量控制計；
所述污水處理系統還包括光伏電源，光伏電源為污水處理系統的所有設備提供電能。
進一步的，所述氮生物濾池由上至下依次設置第一均勻布水器、氮生物濾層、第一承托層與第一集水池，第一均勻布水器與氮生物濾層為間隔設置，氮生物濾池豎直穿設有將集水池與大氣連通的透氣管；第一集水池外部設有抽風機，抽風機通過排風管與第一集水池連通，第一集水池內部設有第一液位控制器與第二液位控制器，第一液位控制器與抽風機相連，控制抽風機的運行；第二液位控制器與第一循環水泵相連、控制第一循環水泵的運行，調節第一承托層與第一集水池內水面的高度10-60cm，氮生物濾池污水回流比為100％-600％。
進一步的，所述磷生物濾池由上至下依次設置磷生物濾層、第二承托層與第二集水池，磷生物濾層上部埋設有第二均勻布水器，磷生物濾層內豎直埋設有正電極與負電極，正、負電極分別連接至電流控制器；第二集水池內部設有第二液位控制器，第二液位控制器與第二循環水泵相連、控制第二循環水泵的運行，調節第二承托層與第二集水池內水面的高度，磷生物濾池污水回流比為50％-500％。
進一步的，所述電化學反應池設有陰、陽電極以及攪拌器。
進一步的，所述第一均勻布水器與氮生物濾層頂面之間的間距為5-50cm。
進一步的，氮生物濾層包含兩層以上，且各濾層中濾料濾徑由上到下逐層降低，濾料厚度為30-100cm，濾徑為10-100mm。
進一步的，所述透氣管包含兩根以上。
進一步的，所述磷生物濾層包含一層以上，且各濾層中濾料濾徑由上到下逐層降低，濾料厚度為30-80cm，濾徑為30-120mm。
進一步的，所述第二均勻布水器在磷生物濾層內的埋設深度為5-10cm。
進一步的，所述陰、陽電極的電壓為0-400V；電化學反應池內污水的停留時間10-480min。
本發明的有益效果是:
一、光伏電源為污水處理系統的所有設備提供電能，使污水處理系統實現能源自給。
二、污水通過格柵去除較大懸浮物后進入沉淀池，沉淀池上清液進入氮生物濾池，氮生物濾池的上部分濾層中異養好氧菌利用DO分解有機物，硝化細菌利用DO將氨態氮氧化為硝態氮，隨著污水中DO的消耗，下部分濾層將形成缺氧區域，反硝化細菌在缺氧區域中利用有機物將硝態氮進一步還原為氮氣，最后污水實現了有機物分解和脫氮效果。
三、第一集水池內與第一承托層保持一定的高度，通過抽風機加快第一集水池內與第一承托層之間的空氣流動，充分提高污水中DO，為氮濾池提供充足的DO，省去了一般生物濾池所需的曝氣系統，大大降低了污水處理能耗。
四、第一循環水泵將氮生物濾池的第一集水池中一部分污水抽至磷生物濾池的第二布水器，剩下的污水回流至第一布水器，實現深度脫氮效果，同時降低氮生物濾池的污水負荷，有效防止氮生物濾層堵塞。
五、磷生物濾池內的正負電極可以促進磷生物濾池中的微生物利用VFA進行厭氧除磷作用，將磷酸鹽還原為磷化氫氣體，實現污水除磷效果；電化學反應池中產生的金屬陽離子在磷生物濾池中發生化學絮凝作用，進一步去除污水中的磷；
六、第二循環泵將池磷生物濾池內一部分污水回流到第二布水器，實現深度除磷效果，同時降低磷生物濾池內污水負荷，有效防止磷濾料濾層的堵塞。
（發明人：房杰君;丁朵）
