公布日：2022.07.01
申請日：2022.04.08
分類號：C02F9/14(2006.01)I
摘要
本發明公開了分散式無動力農村污水處理設備，由兩個罐體構成，包括隔油除砂調節罐箱型主體、污水滲濾罐箱型主體、隔砂板、組合填料、進出水口、進出風口、報警浮桿、檢修蓋板、布水器。污水由進水口進入隔油除砂調節罐體，污水中油質由于密度較低浮于污水表面，砂礫通過沉淀落于罐底，當污水量高于隔砂板高度時，污水由沉淀區進入到隔油除砂調節罐出水區，隔砂板將砂礫阻隔于沉沙區。本發明提供了一種結構簡單緊湊、占地少、零能耗且處理效率高的分散式農村生活污水一體化處理設備，3‑4年清空一次即可，節能環保。
權利要求書

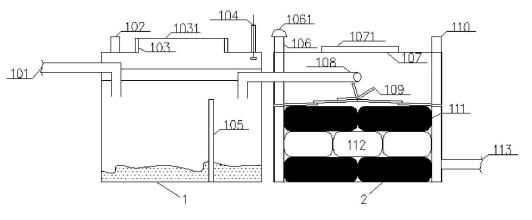

1.分散式無動力農村污水處理設備，其特征在于：包括隔油除砂調節罐(1)和污水滲濾罐(2)；所述隔油除砂調節罐(1)頂部設有進水管(101)，進水管(101)與隔油除砂倉(113)連接，所述隔油除砂倉(113)內設有隔砂板(105)；所述隔油除砂調節罐(1)頂部設有過水管(108)，過水管(108)與污水滲濾罐(2)連通并延伸至均勻布水器(109)上方；所述污水滲濾罐(2)內設均勻布水器(109)，所述均勻布水器(109)下方設置填充支架(111)；所述填充支架(111)內設組合填料(112)，所述外接出水管(113)固定在污水滲濾罐(2)右側下方。
2.如權利要求1所述分散式無動力農村污水處理設備，其特征在于：所述隔油除砂調節罐(1)頂部設置檢修孔一(103)，所述檢修孔一(103)進口端設置檢修蓋板一(1031)。
3.如權利要求1所述分散式無動力農村污水處理設備，其特征在于：所述污水滲濾罐(2)上方設置檢修孔二(107)，所述檢修孔二(107)進口端設置檢修蓋板二(1071)。
4.如權利要求1所述分散式無動力農村污水處理設備，其特征在于：所述隔油除砂調節罐(1)頂部左側設置報警浮桿(104)，所述隔油除砂調節罐(1)頂部右側設置通氣孔(102)。
5.如權利要求1所述分散式無動力農村污水處理設備，其特征在于：所述污水滲濾罐(2)頂部左側設置進氣孔(106)向下延伸至罐體底部，所述進氣孔(106)上方設置風帽(1061)，所述污水滲濾罐(2)頂部一側設置出氣孔(110)向下延伸至罐體底部。
6.如權利要求1所述分散式無動力農村污水處理設備，其特征在于：所述進水管(101)向下延伸至隔砂板(105)頂端高度，所述通水管(108)向下延伸至隔砂板(105)頂端高度。
發明內容
本發明的目的在于針對上述現有技術的不足，提供一種結構緊湊，占地小，運行簡便的分散式無動力一體化污水處理設備，采用組合填料進行過濾凈化。本發明旨在提供一種結構簡單緊湊、占地少、零能耗且處理效率高的分散式農村生活污水一體化處理設備，3-4年清空一次即可，節能環保。
本發明的技術方案是這樣實現的：分散式無動力農村污水處理設備，包括隔油除砂調節罐箱型主體、污水滲濾罐箱型主體、隔砂板、組合填料、進出水口、進出風口、報警浮桿、檢修蓋板、布水器。所述一體式箱形主體內污水流動方向依序分別為隔油除砂調節罐箱型主體、污水滲濾罐箱型主體。在隔油除砂調節罐外側壁有一進水口，外部污水通過進水口進入污水中油質由于密度較低浮于污水表面，砂礫通過沉淀落于罐底，當污水量高于隔砂板高度時，污水由沉淀區進入到隔油除砂調節罐出水區，隔砂板將砂礫阻隔于沉沙區。在隔油除砂調節罐與污水滲濾罐之間通過過水管連通，污水經過水管從隔油除砂調節罐流入污水滲濾罐，通過布水器均勻布水于混合填料上方，在填料內部對COD、BOD、氨氮、SS進行處理。在污水滲濾罐下方設置出水口將污水排出。
組合填料由生物膜及蜂窩型結體組成，蜂窩型結體為穩定的無機材質，比表面積較大，有利于細菌生長，孔隙率較大，能夠增加空氣流動及廢水與生物質接觸面積。
進一步設置，所述無動力農村污水處理一體化設備，其特征在于：所述隔油除砂調節罐頂部設置檢修孔一，所述檢修孔進口端設置檢修蓋板一。
進一步設置，所述污水滲濾罐上方設置檢修孔二，所述檢修孔二進口端設置檢修蓋板二。
所述隔油除砂調節罐頂部左側設置報警浮桿，所述隔油除砂調節罐頂部右側設置通氣孔。
所述污水滲濾罐頂部左側設置進氣孔向下延伸至罐體底部，所述進氣孔上方設置風帽，所述污水滲濾罐頂部右側設置出氣孔向下延伸至罐體底部。
所述進水管向下延伸至隔砂板頂端高度，所述通水管向下延伸至隔砂板頂端高度。
本發明的有益效果是：結構簡單，地埋式放置，便于安裝；內部設有隔油除砂調節罐箱，利于處理前污水的囤積，形成穩定的流量，抗沖擊負荷能力強；污水滲濾罐箱可對污水進行二次處理凈化，透過生物膜及濾料進行有氧，無氧及過濾處理，進一步提高污水處理效率；袋裝組合填料，利于模塊化安裝及更換，便于后期設備維護，減少人工成本。設備上方設有報警浮桿，設備堵塞可及時報警；箱體頂部設有檢修孔，便于填料的更換及故障的檢修。
（發明人：佟彤;丁孟達;李強;楚尚燁;張晨暉;張宇;許載舟;陳泓光;萬井方）
