公布日：2022.07.22
申請日：2022.05.11
分類號：C02F7/00(2006.01)I;C02F3/34(2006.01)I
摘要

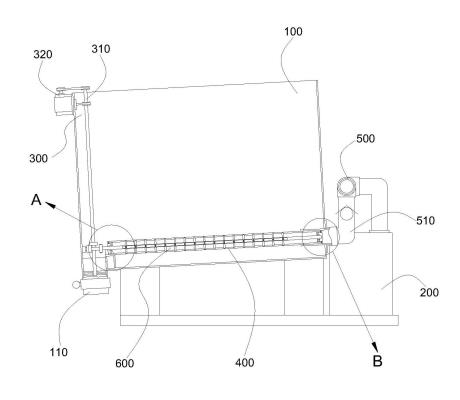

本發明提供了一種用于處理生活污水的曝氣裝置，包括水箱、熱風機、驅動結構；水箱的底部架設有多條曝氣管，曝氣管傾斜設置、且朝水箱的排出管一側向下傾斜，另一端突出于水箱的外部、且均與匯流管進行連通，匯流管與熱風機的出風口連通；曝氣管上設有多個出氣孔，曝氣管的內部安裝有清理結構，清理結構的一端突出于曝氣管的傾斜底端、且與驅動結構傳動連接，驅動結構帶動多條曝氣管內的清理結構進行運動，從而對曝氣管的出氣孔進行清潔、實現防堵；其可采用供入熱風的效果，為污水中的微生物提供相對適宜的溫度，提高活性，從而加速反應；并且，可防止出氣孔的堵塞，防止雜質在曝氣管內部殘留，維持順暢的通氣及出氣，提高曝氣效率。
權利要求書
1.一種用于處理生活污水的曝氣裝置，其特征在于：包括水箱、熱風機、驅動結構；水箱的底部架設有多條曝氣管，曝氣管傾斜設置、且朝水箱的排出管一側向下傾斜，傾斜較高一端突出于水箱的外部、且均與匯流管進行連通，匯流管與熱風機的出風口連通；曝氣管上設有多個出氣孔，曝氣管的內部安裝有清理結構，清理結構的一端突出于曝氣管的傾斜底端、且與驅動結構傳動連接，驅動結構帶動多條曝氣管內的清理結構進行運動，從而對曝氣管的出氣孔進行清潔、實現防堵。
2.根據權利要求1所述的一種用于處理生活污水的曝氣裝置，其特征在于：曝氣管包括兩條呈U型槽狀的槽體，槽體的槽口兩外側均固定設有凸板，凸板沿槽體的長度方向延伸、且凸板的兩端距離槽體的兩端均留有間距，兩槽體的槽口相對拼接、通過貫穿對應凸板的螺栓加固，形成呈圓管狀的曝氣管；匯流管上連通設有多條供氣管，供氣管的內徑與曝氣管的外徑適配，供氣管與曝氣管位置對應，供氣管的一端伸入水箱內、且對應曝氣管進行傾斜設置，曝氣管的一端伸入供氣管的端部，另一端安裝在托架上。
3.根據權利要求2所述的一種用于處理生活污水的曝氣裝置，其特征在于：托架固定安裝在水箱的底部?jī)?nèi)壁、且位于傾斜較低一端，托架的頂面固定設有多個卡槽，卡槽為弧形槽結構，卡槽的直徑與曝氣管的管徑適配，曝氣管的底端卡于卡槽處、且通過螺釘進行加固；托架的底部設有過料口，過料口沿托架的長度方向延伸。
4.根據權利要求3所述的一種用于處理生活污水的曝氣裝置，其特征在于：清理結構包括第一轉軸、至少一塊支撐板、多個定位彈珠；第一轉軸轉動架設于曝氣管的內部，且第一轉軸的一端通過軸承架設于水箱的內壁；支撐板固定在第一轉軸上、且沿第一轉軸的長度方向延伸；多個定位彈珠安裝在支撐板上、且頭部突出于支撐板的頂面，多個定位彈珠的位置與出氣孔的位置對應，定位彈珠轉動至對應的出氣孔處時，彈珠朝外頂起、用以清理出氣孔。
5.根據權利要求4所述的一種用于處理生活污水的曝氣裝置，其特征在于：曝氣管的內部?jī)啥朔謩e安裝有第一支撐架及第二支撐架，第一支撐架位于傾斜較高端，第二支撐架位于傾斜較低端；第一支撐架包括支撐管、支撐環，支撐環與支撐輥的軸線重合，且支撐環的外壁與支撐管的內壁之間通過多條支撐桿固定連接，支撐環的內徑與第一轉軸的直徑適配，支撐管的外徑與曝氣管的內徑適配；第二支撐架包括圓板，圓板通過螺釘固定在曝氣管的底端，第一轉軸活動貫穿圓板的中心，圓板的底部開設有第一排料孔；第一轉軸上固定設有擋板，擋板上設有第二排料口，擋板抵持于圓板轉動，擋板隨第一轉軸旋轉，用以實現第一排料孔的封堵或?qū)ā?/p>
6.根據權利要求5所述的一種用于處理生活污水的曝氣裝置，其特征在于：槽體的內壁設有多條滑槽，滑槽對應出氣孔設置，定位彈珠的頭部的直徑與滑槽的槽寬適配，定位彈珠沿著滑槽進行移動；滑槽的槽底為弧形槽結構。
7.根據權利要求1所述的一種用于處理生活污水的曝氣裝置，其特征在于：驅動結構包括第二轉軸、驅動電機；第二轉軸轉動架設安裝在水箱的內壁、第二轉軸的軸線與排出管的軸線重合；多條第一轉軸的底端之間通過鏈條鏈輪組件傳動連接，第二轉軸與鄰近第一轉軸之間通過齒輪組傳感連接，驅動電機的輸出軸與第二轉軸的頂端通過鏈輪鏈輪組件傳動連接。
發明內容
為了克服現有技術的缺陷，本發明所要解決的技術問題在于提出一種用于處理生活污水的曝氣裝置，其結構新穎，可采用供入熱風的效果，為污水中的微生物提供相對適宜的溫度，提高活性，從而加速反應；并且，可防止出氣孔的堵塞，防止雜質在曝氣管內部的殘留，維持順暢的通氣及出氣，提高曝氣效率。
為達此目的，本發明采用以下的技術方案：
本發明提供了一種用于處理生活污水的曝氣裝置，包括水箱、熱風機、驅動結構；水箱的底部架設有多條曝氣管，曝氣管傾斜設置、且朝水箱的排出管一側向下傾斜，傾斜較高一端突出于水箱的外部、且均與匯流管進行連通，匯流管與熱風機的出風口連通；曝氣管上設有多個出氣孔，曝氣管的內部安裝有清理結構，清理結構的一端突出于曝氣管的傾斜底端、且與驅動結構傳動連接，驅動結構帶動多條曝氣管內的清理結構進行運動，從而對曝氣管的出氣孔進行清潔、實現防堵。
在本發明較佳的技術方案中，曝氣管包括兩條呈U型槽狀的槽體，槽體的槽口兩外側均固定設有凸板，凸板沿槽體的長度方向延伸、且凸板的兩端距離槽體的兩端均留有間距，兩槽體的槽口相對拼接、通過貫穿對應凸板的螺栓加固，形成呈圓管狀的曝氣管；匯流管上連通設有多條供氣管，供氣管的內徑與曝氣管的外徑適配，供氣管與曝氣管位置對應，供氣管的一端伸入水箱內、且對應曝氣管進行傾斜設置，曝氣管的一端伸入供氣管的端部，另一端安裝在托架上。
在本發明較佳的技術方案中，托架固定安裝在水箱的底部?jī)?nèi)壁、且位于傾斜較低一端，托架的頂面固定設有多個卡槽，卡槽為弧形槽結構，卡槽的直徑與曝氣管的管徑適配，曝氣管的底端卡于卡槽處、且通過螺釘進行加固；托架的底部設有過料口，過料口沿托架的長度方向延伸。
在本發明較佳的技術方案中，清理結構包括第一轉軸、至少一塊支撐板、多個定位彈珠；第一轉軸轉動架設于曝氣管的內部，且第一轉軸的一端通過軸承架設于水箱的內壁；支撐板固定在第一轉軸上、且沿第一轉軸的長度方向延伸；多個定位彈珠安裝在支撐板上、且頭部突出于支撐板的頂面，多個定位彈珠的位置與出氣孔的位置對應，定位彈珠轉動至對應的出氣孔處時，彈珠朝外頂起、用以清理出氣孔。
在本發明較佳的技術方案中，曝氣管的內部?jī)啥朔謩e安裝有第一支撐架及第二支撐架，第一支撐架位于傾斜較高端，第二支撐架位于傾斜較低端；第一支撐架包括支撐管、支撐環，支撐環與支撐輥的軸線重合，且支撐環的外壁與支撐管的內壁之間通過多條支撐桿固定連接，支撐環的內徑與第一轉軸的直徑適配，支撐管的外徑與曝氣管的內徑適配；第二支撐架包括圓板，圓板通過螺釘固定在曝氣管的底端，第一轉軸活動貫穿圓板的中心，圓板的底部開設有第一排料孔；第一轉軸上固定設有擋板，擋板上設有第二排料口，擋板抵持于圓板轉動，擋板隨第一轉軸旋轉，用以實現第一排料孔的封堵或?qū)ā?/p>
在本發明較佳的技術方案中，槽體的內壁設有多條滑槽，滑槽對應出氣孔設置，定位彈珠的頭部的直徑與滑槽的槽寬適配，定位彈珠沿著滑槽進行移動；滑槽的槽底為弧形槽結構。
在本發明較佳的技術方案中，驅動結構包括第二轉軸、驅動電機；第二轉軸轉動架設安裝在水箱的內壁、第二轉軸的軸線與排出管的軸線重合；多條第一轉軸的底端之間通過鏈條鏈輪組件傳動連接，第二轉軸與鄰近第一轉軸之間通過齒輪組傳感連接，驅動電機的輸出軸與第二轉軸的頂端通過鏈輪鏈輪組件傳動連接。
本發明的有益效果為：
本發明提供了一種用于處理生活污水的曝氣裝置，其結構新穎，包括水箱、熱風機、驅動結構，水箱的底部架設有多條曝氣管，多條曝氣管均與熱風機的出氣口連通，可通過熱風機往污水內部供入熱風，既可實現鼓泡曝氣、也可為污水中的微生物提供適宜的溫度，提高微生物活性，從而加速反應；
曝氣管的內部安裝有清理結構，清理結構可對曝氣管的出氣孔進行清潔，可防止出氣孔的堵塞，防止雜質在曝氣管內部的殘留，維持順暢的通氣及出氣，提高曝氣效率。
（發明人：潘尚鵬;蔡岳瑋;潘金芳）
