公布日：2022.07.22
申請日：2022.05.17
分類號：C02F9/14(2006.01)I;C02F3/32(2006.01)I;C02F3/34(2006.01)I;B01D36/04(2006.01)I;B01D21/24(2006.01)I;B01D21/02(2006.01)I;
A01G31/06(2006.01)I
摘要
本發明涉及污水處理技術領域，且公開了一種土壤覆蓋型微生物多級協同凈化污水處理裝置，包括一側開設于進水孔的水箱和外表面固定安裝有排污泵的沉淀箱以及兩個螺紋桿，所述進水孔的內壁插接有可輸送的連接管，所述水箱的頂部插接有可固定的固定板，所述固定板的底部固定連接有可種植的主托板，所述主托板的底部固定連接有可支撐的副托板。該土壤覆蓋型微生物多級協同凈化污水處理裝置，通過沉淀箱的設置，可以在污水流入水箱前，對污水進行初步的沉淀，從而減少沉淀物對生物的正常過濾所造成的影響，通過排污泵的設置，可以定期對沉淀箱底部的沉淀物進行抽取，從而減少因沉淀物堆積而導致沉淀物跟隨水流流出的可能性。
權利要求書

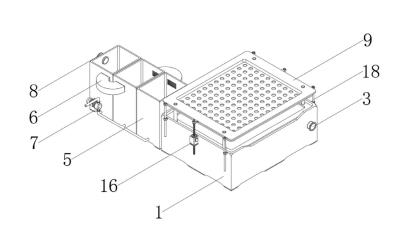

1.一種土壤覆蓋型微生物多級協同凈化污水處理裝置，包括一側開設于進水孔(2)的水箱(1)和外表面固定安裝有排污泵(7)的沉淀箱(5)以及兩個螺紋桿(15)，其特征在于：所述進水孔(2)的內壁插接有可輸送的連接管(4)，所述水箱(1)的頂部插接有可固定的固定板(9)，所述固定板(9)的底部固定連接有可種植的主托板(11)，所述主托板(11)的底部固定連接有可支撐的副托板(12)，所述水箱(1)的兩側均固定安裝有可驅動的步進電機(16)。
2.根據權利要求1所述的一種土壤覆蓋型微生物多級協同凈化污水處理裝置，其特征在于：所述水箱(1)的另一側固定插接有可排水的排水管(3)，所述排水管(3)的外表面套接有可密封的密封圈。
3.根據權利要求1所述的一種土壤覆蓋型微生物多級協同凈化污水處理裝置，其特征在于：所述沉淀箱(5)的外表面插接有可輸送的輸送管(6)，所述輸送管(6)的內側壁固定連接有可過濾的濾網。
4.根據權利要求1所述的一種土壤覆蓋型微生物多級協同凈化污水處理裝置，其特征在于：所述沉淀箱(5)外表面的一側與連接管(4)的外表面插接，所述沉淀箱(5)外表面的另一側插接有可進水的進水管(8)。
5.根據權利要求1所述的一種土壤覆蓋型微生物多級協同凈化污水處理裝置，其特征在于：所述排污泵(7)的輸入端插接有可抽取的引流管，所述引流管的另一端與沉淀箱(5)外表面的底部插接。
6.根據權利要求1所述的一種土壤覆蓋型微生物多級協同凈化污水處理裝置，其特征在于：所述固定板(9)頂部的中部開設有可種植的種植槽，所述種植槽的內底壁開設有可排水的排水孔(10)。
7.根據權利要求1所述的一種土壤覆蓋型微生物多級協同凈化污水處理裝置，其特征在于：所述主托板(11)的頂部固定連接有可過濾的主過濾網(13)，所述副托板(12)的頂部固定連接有可輔助過濾的副過濾網(14)。
8.根據權利要求1所述的一種土壤覆蓋型微生物多級協同凈化污水處理裝置，其特征在于：所述固定板(9)的兩側分別與兩個螺紋桿(15)的頂部固定連接，所述螺紋桿(15)的外表面與步進電機(16)的內壁螺紋連接。
9.根據權利要求1所述的一種土壤覆蓋型微生物多級協同凈化污水處理裝置，其特征在于：所述水箱(1)外表面位于步進電機(16)的兩側均固定連接有可輔助滑動的導向套(17)。10.根據權利要求9所述的一種土壤覆蓋型微生物多級協同凈化污水處理裝置，其特征在于：所述固定板(9)外表面位于螺紋桿(15)的兩側均固定連接有可輔助導向的導向桿(18)，所述導向套(17)的內壁與導向桿(18)的外表面套接。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種土壤覆蓋型微生物多級協同凈化污水處理裝置，解決了上述背景技術中提出的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種土壤覆蓋型微生物多級協同凈化污水處理裝置，包括一側開設于進水孔的水箱和外表面固定安裝有排污泵的沉淀箱以及兩個螺紋桿，所述進水孔的內壁插接有可輸送的連接管，所述水箱的頂部插接有可固定的固定板，所述固定板的底部固定連接有可種植的主托板，所述主托板的底部固定連接有可支撐的副托板，所述水箱的兩側均固定安裝有可驅動的步進電機。
可選的，所述水箱的另一側固定插接有可排水的排水管，所述排水管的外表面套接有可密封的密封圈。
可選的，所述沉淀箱的外表面插接有可輸送的輸送管，所述輸送管的內側壁固定連接有可過濾的濾網。
可選的，所述沉淀箱外表面的一側與連接管的外表面插接，所述沉淀箱外表面的另一側插接有可進水的進水管。
可選的，所述排污泵的輸入端插接有可抽取的引流管，所述引流管的另一端與沉淀箱外表面的底部插接。
可選的，所述固定板頂部的中部開設有可種植的種植槽，所述種植槽的內底壁開設有可排水的排水孔。
可選的，所述主托板的頂部固定連接有可過濾的主過濾網，所述副托板的頂部固定連接有可輔助過濾的副過濾網。
可選的，所述固定板的兩側分別與兩個螺紋桿的頂部固定連接，所述螺紋桿的外表面與步進電機的內壁螺紋連接。
可選的，所述水箱外表面位于步進電機的兩側均固定連接有可輔助滑動的導向套。
可選的，所述固定板外表面位于螺紋桿的兩側均固定連接有可輔助導向的導向桿，所述導向套的內壁與導向桿的外表面套接。
(三)有益效果
本發明提供了一種土壤覆蓋型微生物多級協同凈化污水處理裝置，具備以下有益效果：
1、該土壤覆蓋型微生物多級協同凈化污水處理裝置，通過沉淀箱的設置，可以在污水流入水箱前，對污水進行初步的沉淀，從而減少沉淀物對生物的正常過濾所造成的影響，通過排污泵的設置，可以定期對沉淀箱底部的沉淀物進行抽取，從而減少因沉淀物堆積而導致沉淀物跟隨水流流出的可能性。
2、該土壤覆蓋型微生物多級協同凈化污水處理裝置，通過固定板的設置，可以在水箱的頂部進行種植，從而利用種植物的根部對廢水進行凈化，通過主托板和副托板的配合設置，可以對水生植物進行種植，從而使種植物在水中對廢水進行凈化。
（發明人：齊萌萌）
