公布日：2022.07.01
申請日：2020.12.31
分類號：C02F9/06(2006.01)I;C02F11/13(2019.01)I;C02F11/00(2006.01)I;C02F11/122(2019.01)I
摘要
本發明涉及農村污水治理設備技術領域，提供了一種農村污水治理系統，包括蓄水罐、蓄水罐上設置有進水管、蓄水罐內設置有噴藥管，蓄水罐通過第一出水管連接有凈水罐，其特征在于：所述第一出水管穿過凈水罐的側壁和凈水罐內設置的過濾層并延伸至過濾層的下端，過濾層滑動在凈水罐的內壁上。本發明克服了現有技術的不足，設計合理，結構緊湊，解決了現有的農村污水處理效果差，污泥處理不徹底的問題，本發明通過簡單的結構組合，通過多重措施對污水進行凈化，提高了污水的處理效果，方便循環使用，同時有效的確保污泥的排出，以及污泥的治理，提高了污水的綜合治理效果，同時使用壽命高，具有很強的實用性。
權利要求書

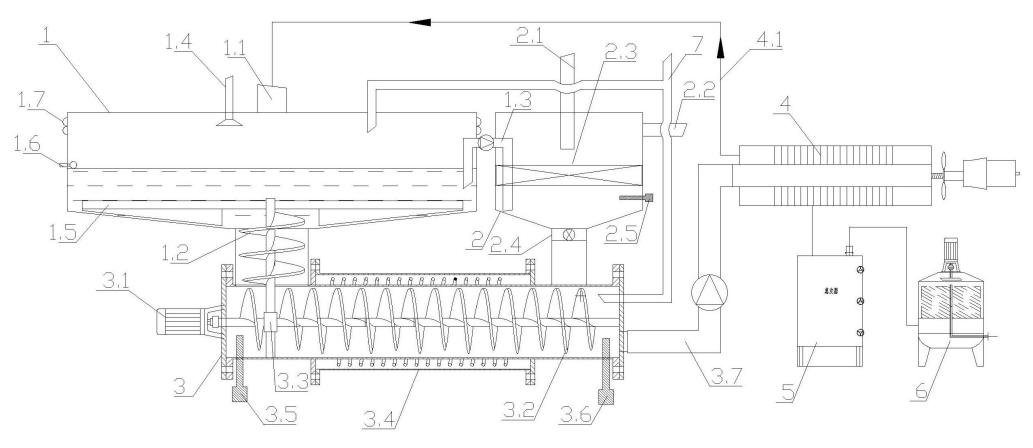

1.一種農村污水治理系統，包括蓄水罐、蓄水罐上設置有進水管、蓄水罐內設置有噴藥管，蓄水罐通過第一出水管連接有凈水罐，其特征在于：所述第一出水管穿過凈水罐的側壁和凈水罐內設置的過濾層并延伸至過濾層的下端，過濾層滑動在凈水罐的內壁上，凈水罐位于過濾層上方的側壁上設置有第二出水管；所述蓄水罐和凈水罐的下端貫通連接有同一個污泥處理管，蓄水罐與污泥處理管的連接處設置有排泥組件，排泥組件包括轉動軸以及在轉動軸上旋轉的螺旋葉片，凈水罐與污泥處理管的連接處設置有閥門，所述污泥處理管的側壁上連接有第一驅動電機，第一驅動電機的驅動軸連接有螺旋輸送裝置，螺旋輸送裝置通過蝸輪蝸桿組件帶動排泥組件轉動；所述污泥處理管上套接有加熱套，污泥處理管的側壁上插接有電擊陽極和電擊陰極，污泥處理管通過輸泥管與板框壓濾器進行連接，板框壓濾器產生的濾液通過濾液管與進水管進行連接。
2.如權利要求1所述的一種農村污水治理系統，其特征在于：所述蓄水罐和凈水罐的底壁均向下凸出。
3.如權利要求1所述的一種農村污水治理系統，其特征在于：所述轉動軸的上端連接有與蓄水罐內壁相對應的刮泥板。
4.如權利要求1所述的一種農村污水治理系統，其特征在于：所述蓄水罐內設置有浮球傳感器。
5.如權利要求1所述的一種農村污水治理系統，其特征在于：所述蓄水罐內設置有膨脹節，且蓄水罐和污泥處理管的側壁上均插接有排氣管。
6.如權利要求1所述的一種農村污水治理系統，其特征在于：所述電擊陽極和電擊陰極位于污泥處理管的兩端。
7.如權利要求1所述的一種農村污水治理系統，其特征在于：所述板框壓濾器產生的污泥與蒸發器進行連接，且蒸發器通過管道與濃縮結晶罐進行連接。
8.如權利要求1所述的一種農村污水治理系統，其特征在于：所述輸泥管上設置有污泥泵。
9.如權利要求1所述的一種農村污水治理系統，其特征在于：所述凈水罐內設置有電擊組件。10.如權利要求1所述的一種農村污水治理系統，其特征在于：所述凈水罐的頂壁上插接有反沖洗管，且反沖洗管位于過濾層的上端。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種農村污水治理系統，克服了現有技術的不足，設計合理，結構緊湊，解決了現有的農村污水處理效果差，污泥處理不徹底的問題，本發明通過簡單的結構組合，通過多重措施對污水進行凈化，提高了污水的處理效果，方便循環使用，同時有效的確保污泥的排出，以及污泥的治理，提高了污水的綜合治理效果，同時使用壽命高，具有很強的實用性。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：
一種農村污水治理系統，包括蓄水罐、蓄水罐上設置有進水管、蓄水罐內設置有噴藥管，蓄水罐通過第一出水管連接有凈水罐，所述第一出水管穿過凈水罐的側壁和凈水罐內設置的過濾層并延伸至過濾層的下端，過濾層滑動在凈水罐的內壁上，凈水罐位于過濾層上方的側壁上設置有第二出水管；
所述蓄水罐和凈水罐的下端貫通連接有同一個污泥處理管，蓄水罐與污泥處理管的連接處設置有排泥組件，排泥組件包括轉動軸以及在轉動軸上旋轉的螺旋葉片，凈水罐與污泥處理管的連接處設置有閥門，所述污泥處理管的側壁上連接有第一驅動電機，第一驅動電機的驅動軸連接有螺旋輸送裝置，螺旋輸送裝置通過蝸輪蝸桿組件帶動排泥組件轉動；
所述污泥處理管上套接有加熱套，污泥處理管的側壁上插接有電擊陽極和電擊陰極，污泥處理管通過輸泥管與板框壓濾器進行連接，板框壓濾器產生的濾液通過濾液管與進水管進行連接。
進一步的，所述蓄水罐和凈水罐的底壁均向下凸出。
進一步的，所述轉動軸的上端連接有與蓄水罐內壁相對應的刮泥板。
進一步的，所述蓄水罐內設置有浮球傳感器。
進一步的，所述蓄水罐內設置有膨脹節，且蓄水罐和污泥處理管的側壁上均插接有排氣管。
進一步的，所述電擊陽極和電擊陰極位于污泥處理管的兩端。
進一步的，所述板框壓濾器產生的污泥與蒸發器進行連接，且蒸發器通過管道與濃縮結晶罐進行連接。
進一步的，所述輸泥管上設置有污泥泵。
進一步的，所述凈水罐內設置有電擊組件。
進一步的，所述凈水罐的頂壁上插接有反沖洗管，且反沖洗管位于過濾層的上端。
(三)有益效果
本發明實施例提供了一種農村污水治理系統。具備以下有益效果：
1、通過多重方式提高水處理的效果，方便循環使用，通過噴藥使污水絮凝，經過沉淀后，形成分成，再將上層污水經過第一出水管排入凈水罐中，經過電擊組件電解之后，在過濾層的過濾作用下再次對水質進行過濾，提高對水的凈化效果，方便循環使用。
2、能夠提高污泥的處理效果，防止污泥堆積，影響水質處理效果，能夠方便的排出蓄水罐、凈水罐中的污泥，同時通過加熱電解的方式，對污泥進行處理，防止粘壁，然后在通過板框壓濾器、蒸發器和濃縮結晶罐對污泥進行徹底處理。
3、提高蓄水罐的潔凈度，提高其后續的處理效果，通過設置排泥組件和刮泥板，在第一驅動電機的帶動下，能夠去除蓄水罐內的污泥雜質，保持蓄水罐內的清潔，提高后續的處理量和處理效果。
4、提高凈水罐的潔凈度，提高水處理效果，通過設置反沖洗管和可活動的過濾層能夠提高過濾層和凈水罐內的清潔度，提高后續處理的效果。
5、提高污泥處理管的潔凈度，防止污泥掛壁，提高污泥輸送處理效果，通過加熱電解的方式，防止污泥掛壁，提高污泥輸送的效果。
6、結構緊湊，處理效果好，處理更加徹底，方便長期使用。
（發明人：徐衛東;顧楊;王浦;申萍萍）
