公布日：2022.06.17
申請日：2022.01.26
分類號：C02F1/78(2006.01)I;B01J8/02(2006.01)I;C02F1/72(2006.01)I
摘要
本發明公開了一種臭氧催化氧化污水處理裝置，包括催化氧化反應單元，以及與催化氧化反應單元前部連接的臭氧發生單元，催化氧化反應單元有反應器，反應器內有固體催化劑承托件，臭氧發生單元能向催化氧化反應單元中的反應器內調節輸送臭氧，并能使臭氧發生器向反應器內投加臭氧的質量濃度是進水污水中COD質量濃度的1～4倍，催化氧化反應單元的后部連接設置有尾氣破壞單元，尾氣破壞單元能使從催化氧化反應單元后部出來的臭氧被還原為氧氣。本發明解決了普通臭氧催化氧化處理裝置中固體催化劑易壓實或磨蝕，使用壽命短，臭氧利用率低的問題，確保能將尾氣中臭氧還原，避免臭氧流入空氣。
權利要求書
1.一種臭氧催化氧化污水處理裝置，包括催化氧化反應單元，以及與催化氧化反應單元前部連接的臭氧發生單元，催化氧化反應單元有反應器，臭氧發生單元能向催化氧化反應單元中的反應器內調節輸送臭氧，催化氧化反應單元的后部連接設置有尾氣破壞單元，污水由催化氧化反應單元的水泵提升至反應器內，在反應器內經催化氧化后由反應器上部排水口排出，其特征在于，還包括：所述反應器內部有填料區，填料區內設置有承托件，承托件為多孔空心結構體，單個承托件上孔的總面積為單個承托件總表面積的20％-60％，承托件內設置有固體催化劑，承托件上孔的孔徑不大于固體催化劑的粒徑，單個承托體的體積為單個固體催化劑的5-50倍；所述反應器內污水停留的時間不大于30min；所述反應器外側連接有循環管路，能通過循環管路上的循環泵調節循環流量為進水流量的0.1-20倍。
2.根據權利要求1所述的一種臭氧催化氧化污水處理裝置，其特征在于，所述反應器上頂部側壁設置有排水口，排水口與尾水排放管路連接。
3.根據權利要求1所述的一種臭氧催化氧化污水處理裝置，其特征在于，所述臭氧發生單元有臭氧發生器，可設置有臭氧濃度檢測儀；所述臭氧發生器能調節向反應器內投加臭氧的質量濃度是進水污水中COD質量濃度的1-4倍。
4.根據權利要求1所述的一種臭氧催化氧化污水處理裝置，其特征在于，所述催化氧化反應單元包括調節池、水泵、反應器、布水布?xì)庋b置，所述水泵一端與調節池連接，另一端與反應器底部內側布水布?xì)庋b置連接；所述布水布?xì)庋b置通過管道還與臭氧發生單元中的臭氧發生器出口連接。
5.根據權利要求4所述的一種臭氧催化氧化污水處理裝置，其特征在于，所述布水布?xì)庋b置能包括有布?xì)庋b置和布水裝置，布?xì)庋b置和布水裝置相互連接為一體，布?xì)庋b置能夠為曝氣盤、管式曝氣器、射流曝氣器、氣液混合裝置中的一種或一種以上組合，布水裝置能夠為穿孔管、噴頭、濾頭、旋轉布水頭中的一種或一種以上組合。
6.根據權利要求1所述的一種臭氧催化氧化污水處理裝置，其特征在于，所述反應器還包括循環管路，循環管路能夠有格柵、循環出液口﹑循環泵﹑循環進液口通過管道連接后形成，循環泵通過管道與循環出液口和循環進液口連接，循環進液口內側設置有格柵；所述反應器還包括承托件，所述承托件能夠由耐氧化腐蝕的材料制成，耐氧化腐蝕材料能夠為玻璃材料或高分子聚合材料。
7.根據權利要求6中所述的一種臭氧催化氧化污水處理裝置，其特征在于，所述循環泵能夠為旋渦泵、離心泵、立式泵、軸流泵中的一種或一種以上組合。
8.根據權利要求1中所述的一種臭氧催化氧化污水處理裝置，其特征在于，所述反應器的內部在設置有固體催化劑承托件的區域范圍內，還能夠設置有耦合劑，耦合劑能夠為雙氧水、過渡金屬離子、過硫酸氫鹽(PMS)、過硫酸鹽(PS)中的一種或一種以上組合；所述雙氧水投加量為0-0.5％，所述過渡金屬離子投加量為0-0.2％，所述過硫酸氫鹽(PMS)投加量為0-0.2％，所述過硫酸鹽(PS)投加量為0-0.2％。
9.根據權利要求1中所述的一種臭氧催化氧化污水處理裝置，其特征在于，所述尾氣破壞單元有除霧器和尾氣破壞裝置，除霧器前端與催化氧化反應單元中反應器的后部連接，除霧器的后端與尾氣破壞裝置連接，尾氣破壞裝置的后端還能設置有風機。

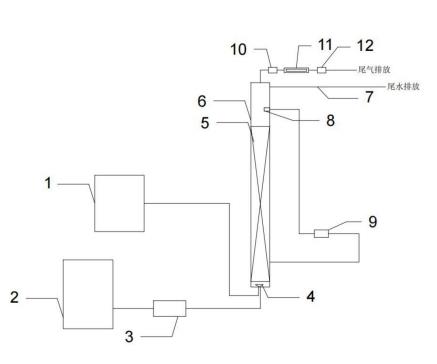

發明內容
本發明的目的是為了解決臭氧催化氧化在使用時，臭氧催化氧化塔或臭氧催化氧化床中固體催化劑存在易壓實或磨蝕，使用壽命短，使得固體催化劑上的有效成分易流失或沒有被完全利用，造成臭氧利用率低，污染物去除率低的問題，而提出的一種臭氧催化氧化污水處理裝置。本發明解決了臭氧催化氧化中固體催化劑易壓實或磨蝕，使用壽命短，臭氧利用率低的問題，確保尾氣破壞單元能全部將尾氣中的臭氧還原，避免臭氧流入空氣，防止在尾氣破壞單元中尾氣破壞裝置的后端形成氣體回流，適合在難降解有機污水處理中，作為臭氧催化氧化污水處理裝置推廣使用。
為了實現上述目的，本發明采用了如下技術方案：
一種臭氧催化氧化污水處理裝置，包括催化氧化反應單元，以及與催化氧化反應單元前部連接的臭氧發生單元，催化氧化反應單元有反應器，臭氧發生單元能向催化氧化反應單元中的反應器內調節輸送臭氧，催化氧化反應單元的后部連接設置有尾氣破壞單元，還包括：
所述反應器內部有填料區，填料區內設置有承托件，承托件為多孔空心結構體，單個承托件上孔的總面積為單個承托件總表面積的20％-60％，承托件內設置有固體催化劑，承托件上孔的孔徑不大于固體催化劑的粒徑，單個承托體的體積為單個固體催化劑的5-50倍，相鄰的承托件之間有空隙，承托件能避免固體催化劑在反應器內被壓實或磨蝕，使固體催化劑的使用壽命長；
所述承托件能夠由耐氧化腐蝕的材料制成，耐氧化腐蝕材料能夠為玻璃材料或高分子聚合材料。
所述反應器內污水停留的時間不大于30min；
所述反應器外側連接有循環管路，能通過循環管路上的循環泵調節循環流量為進水流量的0.1-20倍。
為了使水體有進有出，利于尾水外排和水體循環流動的形成，進一步地，所述反應器上頂部側壁設置有排水口，排水口與尾水排放管道連接。
所述臭氧發生單元有臭氧發生器，可設置有臭氧濃度檢測儀；
所述臭氧發生器能調節向反應器內投加臭氧的質量濃度是進水污水中COD質量濃度的1-4倍。
為了使臭氧與污水混合充分后再進入反應器內，進一步地，所述催化氧化反應單元包括調節池、水泵、反應器、布水布?xì)庋b置，所述水泵一端與調節池連接，另一端與反應器底部內側布水布?xì)庋b置連接；
所述布水布?xì)庋b置設置在反應器的底部內側，布水布?xì)庋b置通過管道分別與催化氧化反應單元中的水泵﹑臭氧發生單元中的臭氧發生器連接，布水布?xì)庋b置能使臭氧與污水混合充分后進入反應器內。
為了使布水布?xì)庋b置整體布水布?xì)庑Ч茫M(jìn)一步地，所述布水布?xì)庋b置能包括有布?xì)庋b置和布水裝置，布?xì)庋b置和布水裝置相互連接為一體，布?xì)庋b置能夠為曝氣盤、管式曝氣器、射流曝氣器、氣液混合裝置中的一種或一種以上組合，布水裝置能夠為穿孔管、噴頭、濾頭、旋轉布水頭中的一種或一種以上組合。
為了解決普通臭氧催化氧化處理裝置中臭氧利用率低，提高臭氧利用率，進一步地，所述反應器還包括循環管路，循環管路能夠有格柵、循環出液口﹑循環泵﹑循環進液口通過管道連接后形成，循環泵通過管道與循環出液口和循環進液口連接，循環進液口內側設置有格柵，循環管路能有效提高臭氧利用率，解決了普通臭氧催化氧化處理裝置中臭氧利用率低的問題；
所述循環管路能使臭氧和污水在反應器內形成循環混液，通過循環混液的流動能不斷帶走承托件內固體催化劑表面產生的自由基，使固體催化劑的表面更容易連續不斷地生成羥基自由基，能更進一步地提高污水的催化氧化處理效果；
為了能避免循環管路中循環泵因循環進液口被堵塞而空轉，使循環管路中整體循環混液效果好，更進一步地，所述循環管路中的循環進液口內設置有格柵，格柵能防止帶固體催化劑的承托件堵住循環進液口，避免循環泵因循環進液口被堵塞而空轉；
所述循環泵能夠為旋渦泵、離心泵、立式泵、軸流泵中的一種或一種以上組合；
為了使反應器中污水的催化氧化處理效果更好，進一步地，所述反應器的內部在設置有固體催化劑承托件的區域范圍內，還能夠設置有耦合劑，耦合劑能使反應器中污水的催化氧化處理效果更好；
所述耦合劑能夠為雙氧水、過渡金屬離子、過硫酸氫鹽(PMS)、過硫酸鹽(PS)中的一種或一種以上組合；所述雙氧水投加量為0-0.5％，所述過渡金屬離子投加量為0-0.2％，所述過硫酸氫鹽(PMS)投加量為0-0.2％，所述過硫酸鹽(PS)投加量為0-0.2％。
為了避免含有水汽的臭氧氧化腐蝕尾氣破壞單元中的尾氣破壞裝置，避免在尾氣破壞裝置后端形成氣體回流現象，進一步地，所述尾氣破壞單元有除霧器和尾氣破壞裝置，除霧器前端與催化氧化反應單元中反應器的后部連接，除霧器的后端與尾氣破壞裝置連接，除霧器能去除從催化氧化反應單元中反應器后部流出的臭氧中所含有水汽，避免含有水汽的臭氧氧化腐蝕尾氣破壞裝置，尾氣破壞裝置能使臭氧被還原為氧氣，防止臭氧進入尾氣破壞裝置外部的空氣；
所述尾氣破壞裝置的后端還能設置有風機，風機能使從尾氣破壞裝置后端排出的氣體外排更順暢，避免尾氣破壞裝置內外形成負壓，在尾氣破壞裝置后端形成氣體回流。
與現有技術相比，本發明提供了一種臭氧催化氧化污水處理裝置，具備以下有益效果：
1、該臭氧催化氧化污水處理裝置，通過在反應器內部設置承托件，并將固體催化劑設置在承托件內部，承托件能避免固體催化劑在反應器內被壓實或磨蝕，使固體催化劑的使用壽命長，解決了普通臭氧催化裝置中的氧化臭氧催化氧化塔或臭氧催化氧化床中固體催化劑存在易壓實或磨蝕，使用壽命短的問題；
2、該臭氧催化氧化污水處理裝置，通過在反應器外側設置循環管路，循環管路能使臭氧和污水在反應器內形成循環混液，通過循環混液的流動不斷帶走承托件內固體催化劑表面不斷產生的自由基，使固體催化劑的表面更容易連續不斷地生成羥基自由基，使污水的催化氧化處理效果好；
3、該臭氧催化氧化污水處理裝置，通過在催化氧化反應單元中反應器后部連接設置除霧器和尾氣破壞裝置，利用除霧器將含有水汽臭氧中的水汽去除掉，避免含有水汽的臭氧氧化腐蝕尾氣破壞裝置，尾氣破壞裝置能使臭氧被還原為氧氣，防止臭氧進入尾氣破壞裝置外部的空氣，并在尾氣破壞裝置后端設置風機，利用風機能使從尾氣破壞裝置后端排出的氣體外排更順暢，避免尾氣破壞裝置內外形成負壓，在尾氣破壞裝置后端形成氣體回流，利用尾氣破壞裝置能實現對從反應器后部流出臭氧的收集和分解破壞無二次污染，同時避免了臭氧污染空氣。
（發明人：鄧幫武;李廣宏;鄧捷;陳秀娟;李東;劉金龍;黃青飛;張江靈;潘軍;周凱）
