公布日：2022.06.07
申請日：2022.01.27
分類號：C02F9/04(2006.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I
摘要
本申請?zhí)峁┝艘环N市政污水處理系統，包括機體，機體內壁還固定連接有第一齒板與相互對稱分布的滑桿，還包括：第一滑動架，滑動連接于滑桿外壁，滑動架內部滑動連接有第二滑動架，初級固液分離組件，包括連接于第一滑動架頂部的分離部件和固定連接于第二滑動架頂壁的動力支持部件，二級分離組件，固定連接于第二滑動架底壁，攪拌組件，連接于第一滑動架底壁，且攪拌組件與第一齒板相配合；驅動組件，連接于機體側壁，驅動軸組件輸出端與第二滑動架轉動相連；本申請對污水的處理效果好，效率高，可對污水中的各種雜質進行處理，操作簡單，便于對裝置進行清理，實用性強。
權利要求書

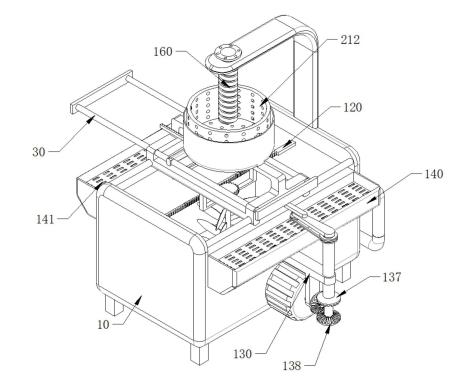

1.一種市政污水處理系統，包括機體（10），其特征在于，所述機體（10）內壁還固定連接有第一齒板（120）與相互對稱分布的滑桿（110），還包括：第一滑動架（20），滑動連接于滑桿（110）外壁，所述滑動架（20）內部滑動連接有第二滑動架（30），用于裝置其他部件的安裝；初級固液分離組件，包括連接于第一滑動架（20）頂部的分離部件和固定連接于第二滑動架（30）頂壁的動力支持部件，用于對污水中的不可降解固態垃圾進行分離；二級分離組件，固定連接于第二滑動架（30）底壁，用于對污水表面的絮狀漂浮物和油污與污水進行分離；攪拌組件，連接于第一滑動架（20）底壁，且所述攪拌組件與第一齒板（120）相配合；驅動組件，連接于機體（10）側壁，所述驅動組件輸出端與第二滑動架（30）轉動相連；所述分離部件包括第一轉軸（210）、支撐架（211）、分離籃（212）和第一齒輪（213），所述第一轉軸（210）與第一滑動架（20）轉動相連，所述支撐架（211）固定連接于第一轉軸（210）頂部，所述第一齒輪（213）固定連接于第一轉軸（210）底部，所述分離籃（212）可拆卸連接于支撐架（211）內部。
2.根據權利要求1所述的一種市政污水處理系統，其特征在于，所述分離籃（212）外壁開設有與支撐架（211）相匹配的限位槽（215），所述第一滑動架（20）頂壁固接有與分離籃（212）相配合的防濺罩（214），所述第一齒輪（213）與動力支持部件相配合。
3.根據權利要求1所述的一種市政污水處理系統，其特征在于，所述動力支持部件包括第二齒板（310），所述第二齒板（310）固定連接于第二滑動架（30）頂壁，且所述第二齒板（310）與第一齒輪（213）嚙合相連。
4.根據權利要求1所述的一種市政污水處理系統，其特征在于，所述二級分離組件包括支撐桿（320），所述支撐桿（320）固定連接于第二滑動架（30）底壁，所述支撐桿（320）底部固定連接有分離推板（321），且所述分離推板（321）底部高度略低于機體（10）邊緣高度。
5.根據權利要求1所述的一種市政污水處理系統，其特征在于，所述攪拌組件包括第二轉軸（220）和第二齒輪（221），所述第二轉軸（220）與第一滑動架（20）轉動相連，且所述第二轉軸（220）兩端均穿過第一滑動架（20）并相兩端延伸，所述第二齒輪（221）固定連接于第二轉軸（220）頂部延伸端，且所述第二齒輪（221）與第一齒板（120）嚙合相連，所述第二轉軸（220）底部延伸端外壁固定連接有均勻分布的攪拌葉（222）。
6.根據權利要求1所述的一種市政污水處理系統，其特征在于，所述驅動組件包括支撐板（130）、第三轉軸（131）、套筒（132）、第一連接板（133）、第二連接板（134）、驅動電機（135）和錐齒輪組，所述支撐板（130）固定連接于機體（10）外壁，所述套筒（132）與支撐板（130）轉動相連，所述第三轉軸（131）套接于套筒（132）內部，所述第一連接板（133）固定連接于第三轉軸（131）頂部，所述第二連接板（134）轉動連接于第一連接板（133）頂壁，且所述第二連接板（134）支撐端穿過第一連接板（133）并通過皮帶和帶輪與套筒（132）相連接，所述驅動電機（135）固定連接于機體（10）外壁，且所述驅動電機（135）輸出端與錐齒輪組固定相連，且所述錐齒輪組兩個輸出端分別與第三轉軸（131）和套筒（132）固定相連。
7.根據權利要求6所述的一種市政污水處理系統，其特征在于，所述錐齒輪組包括第一錐齒輪（136）、第二錐齒輪（137）和第三錐齒輪（138），第一錐齒輪（136）固定連接于驅動電機（135）輸出端，所述第二錐齒輪（137）和第三錐齒輪（138）分別連接于套筒（132）和第三轉軸（131）外壁，且所述第二錐齒輪（137）和第三錐齒輪（138）均與第一錐齒輪（136）嚙合相連。
8.根據權利要求4所述的一種市政污水處理系統，其特征在于，所述機體（10）外壁設有出水管（150），所述機體（10）頂壁通過固定架連接有進水軟管（160），所述機體（10）兩側外壁均固定連接有與分離推板（321）相配合的分離箱（140），所述分離箱（140）內部設置有濾網（141），所述分離箱（140）通過連接管與出水管（150）相連通。
發明內容
本發明的目的在于：針對目前存在的處理的效果差，濾網易堵塞，導致污水通過率較低，進而導致處理效率過低，功能單一，僅能對水中不溶于水的固體雜質進行清理，對于污水所含的油污以及易溶于水的雜質無法清理，經過處理后的水質無法達到要求問題。
為了實現上述發明目的，本發明提供了以下技術方案：
市政污水處理系統，以改善上述問題。
本申請具體是這樣的：
一種市政污水處理系統，包括機體，所述機體內壁還固定連接有第一齒板與相互對稱分布的滑桿，還包括：
第一滑動架，滑動連接于滑桿外壁，所述滑動架內部滑動連接有第二滑動架，用于裝置其他部件的安裝；
初級固液分離組件，包括連接于第一滑動架頂部的分離部件和固定連接于第二滑動架頂壁的動力支持部件，用于對污水中的不可降解固態垃圾進行分離；
二級分離組件，固定連接于第二滑動架底壁，用于對污水表面的絮狀漂浮物和油污與污水進行分離；
攪拌組件，連接于第一滑動架底壁，且所述攪拌組件與第一齒板相配合；
驅動組件，連接于機體側壁，所述驅動組件輸出端與第二滑動架轉動相連。
作為本申請優選的技術方案，所述分離部件包括第一轉軸、支撐架、分離籃和第一齒輪，所述第一轉軸與第一滑動架轉動相連，所述支撐架固定連接于第一轉軸頂部，所述第一齒輪固定連接于第一轉軸底部，所述分離籃可拆卸連接于支撐架內部。
作為本申請優選的技術方案，所述分離籃外壁開設有與支撐架相匹配的限位槽，所述第一滑動架頂壁固接有與分離籃相配合的防濺罩，所述第一齒輪與動力支持部件相配合。
作為本申請優選的技術方案，所述動力支持部件包括第二齒板，所述第二齒板固定連接于第二滑動架頂壁，且所述第二齒板與第一齒輪嚙合相連。
作為本申請優選的技術方案，所述二級分離組件包括支撐桿，所述支撐桿固定連接于第二滑動架底壁，所述支撐桿底部固定連接有分離推板，且所述分離推板底部高度略低于機體邊緣高度。
作為本申請優選的技術方案，所述攪拌組件包括第二轉軸和第二齒輪，所述第二轉軸與第一滑動架轉動相連，且所述第二轉軸兩端均穿過第一滑動架并相兩端延伸，所述第二齒輪固定連接于第二轉軸頂部延伸端，且所述第二齒輪與第一齒板嚙合相連，所述第二轉軸底部延伸端外壁固定連接有均勻分布的攪拌葉。
作為本申請優選的技術方案，所述驅動組件包括支撐板、第三轉軸、套筒、第一連接板、第二連接板、驅動電機和錐齒輪組，所述支撐板固定連接于機體外壁，所述套筒與支撐板轉動相連，所述第三轉軸套接于套筒內部，所述第一連接板固定連接于第三轉軸頂部，所述第二連接板轉動連接于第一連接板頂壁，且所述第二連接板支撐端穿過第一連接板并通過皮帶和帶輪與套筒相連接，所述驅動電機固定連接于機體外壁，且所述驅動電機輸出端與錐齒輪組固定相連，且所述錐齒輪組兩個輸出端分別與第三轉軸和套筒固定相連。
作為本申請優選的技術方案，所述錐齒輪組包括第一錐齒輪、第二錐齒輪和第三錐齒輪，第一錐齒輪固定連接于驅動電機輸出端，所述第二錐齒輪和第三錐齒輪分別連接于套筒和第三轉軸外壁，且所述第二錐齒輪和第三錐齒輪均與第一錐齒輪嚙合相連。
作為本申請優選的技術方案，所述機體外壁設有出水管，所述機體頂壁通過固定架連接有進水軟管，所述機體兩側外壁均固定連接有與分離推板相配合的分離箱，所述分離箱內部設置有濾網，所述分離箱通過連接管與出水管相連通。
本發明還公開了一種市政污水處理系統的使用方法，具體包括以下步驟：
S1：通過連接法蘭將污水管與進水軟管連接，通入污水，并向機箱內部添加絮凝劑和處理藥劑，啟動電機，進而通過第一錐齒輪帶動第二錐齒輪與第三錐齒輪反向轉動，進而帶動與其固定相連的套筒和第三轉軸反向轉動，從而第三轉軸帶動第一連接板轉動，進而帶動第二連接板隨著第一連接板圓周運動的，并在套筒的帶動下通過皮帶和帶輪帶動自身反向轉動，隨著第一連接板的轉動拉動第二滑動架相對第一滑動架在直線往復運動的同時帶動第一滑動架沿著滑桿外壁做直線往復運動；
S2：污水由進水軟管進入分離籃，同時在第一滑動架的帶動下隨之在機體頂部做直線往復運動，增加污水與藥劑的混合效率，并隨著第二滑動架的往復運動，通過第二齒板帶動與其嚙合第一齒輪轉動，從而帶動第一轉軸轉動，進而通過支撐架在限位槽的作用下帶動分離籃隨著第二滑動架的往復運動進行往復圓周運動，在離心力的作用下加速分離籃內污水的通過率，進而增加處理效率；
S3：隨著第一滑動架的往復運動，第二轉軸隨之進行往復運動，同時在第一齒板的作用下，當?shù)谝换瑒蛹艿耐鶑?fù)運動時，第二齒輪與第一齒板相互作用，第二轉軸轉動，進而通過攪拌葉對機箱內部污水進行充分?jǐn)嚢�，提高藥劑與污水的混合率；
S4：隨著污水的持續排放，機體內部的污水逐漸達到最大水位，在第一滑動架的帶動下，通過分離推板將污水表面的漂浮、油污等雜質，推出機體流入分離箱，經濾網過濾后有連接管流入出水管后排出，完成對污水的處理，當分離籃與分離箱內部雜質和垃圾堆積時，可直接將其拆卸下后清洗更換，便于使用。
在本申請的方案中：
1.通過設置的初級固液分離組件，可直接將污水中不溶于水的固態雜質與污水分離，并與第二滑動架相聯動，當?shù)诙瑒蛹芡鶑?fù)運動的同時帶動分離籃自身往復轉動，在離心力的作用下加速分離籃內污水的通過率，實現了防止濾網堵塞，增加處理效率，解決了現有技術中處理的效果差，濾網易堵塞，導致污水通過率較低，進而導致處理效率過低的問題；
2.通過設置的二級分離組件，在第二滑動架的帶動下，通過分離推板將水面漂浮物連同污水一起推入分離箱，經濾網過濾后流出，可對污水表面產生的絮狀物和油污進行分離，實現了高效的處理，解決了現有技術中功能單一，僅能對水中不溶于水的固體雜質進行清理，對于污水所含的油污以及易溶于水的雜質無法清理的問題；
3.通過設置的攪拌組件，第一滑動架與第二滑動架的相對運動，通過第一齒板使第二轉軸與第一滑動架相聯動，圓周運動的同時自身旋轉，增加藥劑與污水的混合率，使處理后的水質能夠達到排放要求，解決了現有技術中經過處理后的水質無法達到要求的問題。
（發明人：張?zhí)锉?張涵彧;趙秀祥）
