公布日：2022.07.29

申請日：2022.05.16

分類號：B01F33/81(2022.01)I

摘要

本發明公開了一種用于污水處理的分級凈化裝置及凈化方法，涉及污水處理技術領域，包括凈化池，所述凈化池的頂部設置有第一頂座，該用于污水處理的分級凈化裝置及凈化方法，通過設置有攪拌葉、噴頭與第一傳動齒輪，在混液箱移動的過程中，齒條帶動第一傳動齒輪轉動，轉動桿帶動攪拌葉轉動，推塊往復通過推桿使得活塞塊移動，混液箱內部的溶液通過第一連接頭吸入至活塞缸內部，活塞缸內部的溶液通過第二連接頭進入至連接管內部，然后進入至固定頭內部，然后通過旋轉接頭進入至轉動桿內部，然后進入至攪拌葉內部，最后通過噴頭排出，從而對凈化池內部的廢水與噴出的溶液進行混合，使得廢水與溶液的混合效率提高，從而有利于對污水進行分級凈化。

權利要求書

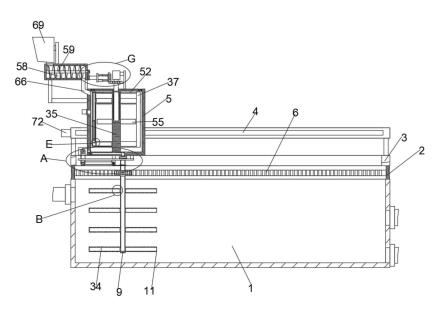

1.一種用于污水處理的分級凈化裝置，包括凈化池(1)，其特征在于：所述凈化池(1)的頂部設置有第一頂座(2)，所述第一頂座(2)的頂部設置有第二頂座(3)，所述第二頂座(3)的頂部安裝有導軌(4)，所述導軌(4)的一側設置有混液箱(5)，所述混液箱(5)的底部設置有固定架(7)，所述固定架(7)的底部設置有轉動桿(9)，所述轉動桿(9)的底端延伸至凈化池(1)內部，所述轉動桿(9)的外側且位于第一頂座(2)內部套設有第一傳動齒輪(10)，所述第一頂座(2)內部安裝有與第一傳動齒輪(10)相配合的齒條(6)，所述混液箱(5)的一側安裝有兩個活塞缸(23)，兩個所述活塞缸(23)之間轉動連接有雙向往復絲桿(24)，所述活塞缸(23)的一端均設置有第一連接頭(29)，所述活塞缸(23)的一端且位于第一連接頭(29)的一側均設置有第二連接頭(30)，兩根所述第二連接頭(30)的一端均延伸至混液箱(5)內部，所述混液箱(5)內部安裝有連接管(31)，所述第二連接頭(30)的一端均與連接管(31)內部連通，所述連接管(31)的另一端設置有固定頭(32)，所述固定架(7)的頂部設置有轉動桿(9)，所述固定頭(32)的底端與旋轉接頭(8)的頂端相連接，所述旋轉接頭(8)的底端與轉動桿(9)的頂端相連接，所述轉動桿(9)的外側設置有若干個攪拌葉(11)，所述攪拌葉(11)的上面與下面均設置有噴頭(34)，所述噴頭(34)位于攪拌葉(11)內部的一端均設置有單向閥，所述攪拌葉(11)內部均與轉動桿(9)內部連通，所述導軌(4)內腔轉動連接有螺紋軸(71)，所述螺紋軸(71)的外側螺紋連接有導塊(70)，所述導塊(70)的一端與混液箱(5)的一側相連接，所述導軌(4)的一側安裝有第二伺服電機(72)，所述第二伺服電機(72)的輸出端與螺紋軸(71)的一端相連接。

2.根據權利要求1所述的一種用于污水處理的分級凈化裝置，其特征在于：所述轉動桿(9)的外側套設有第二皮帶輪(19)，所述固定架(7)的底部安裝有安裝板(12)，所述安裝板(12)的一側轉動連接有第一連接桿(13)，所述第一連接桿(13)的外側套設有第一錐齒輪(14)，所述安裝板(12)的一側安裝有限位板(15)，所述限位板(15)的頂部轉動連接有第二連接桿(16)，所述第二連接桿(16)的外側套設有第二錐齒輪(17)，所述第二錐齒輪(17)與第一錐齒輪(14)嚙合連接，所述第二連接桿(16)的底端延伸至限位板(15)的下方并套設有第一皮帶輪(18)，所述第一皮帶輪(18)與第二皮帶輪(19)通過皮帶傳動連接。

3.根據權利要求1所述的一種用于污水處理的分級凈化裝置，其特征在于：所述固定架(7)的底部設置有限定板(20)，所述限定板(20)的一側轉動連接有第三連接桿(21)，所述第三連接桿(21)與第一連接桿(13)的外側套設有第三皮帶輪(22)，兩個所述第三皮帶輪(22)之間通過皮帶傳動連接，所述第三連接桿(21)的一端延伸至限定板(20)的外側與雙向往復絲桿(24)的外側均套設有第四皮帶輪(25)，兩個所述第四皮帶輪(25)之間通過皮帶傳動連接。

4.根據權利要求1所述的一種用于污水處理的分級凈化裝置，其特征在于：所述雙向往復絲桿(24)外側螺紋方向相反的位置均螺紋連接有推塊(26)，所述推塊(26)的一端且位于雙向往復絲桿(24)的兩側均設置有推桿(27)，所述活塞缸(23)內部均滑動連接有活塞塊(28)，所述推桿(27)的一端均與活塞塊(28)的一側相連接。

5.根據權利要求1所述的一種用于污水處理的分級凈化裝置，其特征在于：所述混液箱(5)內腔轉動連接有攪拌軸(35)，所述攪拌軸(35)的兩側均設置有第一固定板(36)，所述攪拌軸(35)的兩側且位于第一固定板(36)的下方均設置有第二固定板(44)，所述第二固定板(44)的底部均設置有吸頭(45)，所述第一固定板(36)的底端均設置有排頭(47)，所述排頭(47)位于第一固定板(36)內部的一端均設置有單向閥，所述吸頭(45)位于第二固定板(44)內部的一端均設置有單向閥。

6.根據權利要求5所述的一種用于污水處理的分級凈化裝置，其特征在于：所述混液箱(5)內部且位于攪拌軸(35)的一側均放置有傳動柱(37)，所述第一固定板(36)與第二固定板(44)的一端與均與傳動柱(37)的一側相連接，所述傳動柱(37)內部均開設有活塞腔(40)，所述傳動柱(37)內部且位于活塞腔(40)的上方均開設有移動槽(38)，所述移動槽(38)內腔均轉動連接有往復螺紋桿(39)，所述往復螺紋桿(39)的外側均螺紋連接有移動塊(41)，所述移動塊(41)的底部均設置有活塞柱(42)，所述活塞柱(42)的底端均延伸至活塞腔(40)內部，所述第二固定板(44)與活塞腔(40)均通過管道相連接，所述傳動柱(37)內部且位于活塞腔(40)的一側均設置有固定管(46)，所述固定管(46)的一端均延伸至活塞腔(40)內部并設置有單向閥，所述固定管(46)的另一端均延伸至第一固定板(36)內部，所述混液箱(5)內腔的頂部開設有環形槽(48)，所述環形槽(48)內部設置有齒圈(49)，所述往復螺紋桿(39)的頂端延伸至環形槽(48)內部并套設有第二傳動齒輪(50)，所述第二傳動齒輪(50)與齒圈(49)嚙合連接。

7.根據權利要求6所述的一種用于污水處理的分級凈化裝置，其特征在于：所述傳動柱(37)與攪拌軸(35)之間均安裝有保護柱(52)，所述攪拌軸(35)內部且位于傳動柱(37)的一側均轉動連接有傳動軸(53)，所述往復螺紋桿(39)的外側均套設有第五皮帶輪(51)，所述傳動軸(53)的外側均套設有第六皮帶輪(54)，所述第五皮帶輪(51)均與第六皮帶輪(54)通過皮帶傳動連接，所述攪拌軸(35)的兩側均轉動連接有混合葉(55)，所述混合葉(55)的一端均延伸至攪拌軸(35)內部并套設有第三錐齒輪(56)，所述傳動軸(53)的底端均套設有第四錐齒輪(57)，所述第四錐齒輪(57)均與第三錐齒輪(56)嚙合連接。

8.根據權利要求5所述的一種用于污水處理的分級凈化裝置，其特征在于：所述混液箱(5)的一側安裝有輸料筒(58)，所述輸料筒(58)內腔轉動連接有輸料軸(59)，所述輸料筒(58)的頂部設置有進料斗(69)，所述輸料軸(59)的一端延伸至輸料筒(58)的外側并設置有第七皮帶輪(61)，所述輸料筒(58)的一側轉動連接有固定桿(60)，所述固定桿(60)與輸料軸(59)的外側均套設有第七皮帶輪(61)，兩個所述第七皮帶輪(61)之間通過皮帶傳動連接，所述固定桿(60)的外側套設有固定套(62)，所述固定套(62)的一側且位于固定桿(60)的兩側均設置有電動伸縮桿(63)，所述固定桿(60)的外側滑動套設有第五錐齒輪(64)，所述電動伸縮桿(63)的伸縮端均與第五錐齒輪(64)的一側相連接，所述混液箱(5)的頂部設置有限位架(68)，所述限位架(68)的一側安裝有第一伺服電機(65)，所述攪拌軸(35)的外側套設有第六錐齒輪(67)，所述第五錐齒輪(64)與第六錐齒輪(67)嚙合連接，所述第一伺服電機(65)的輸出端與攪拌軸(35)的頂端相連接，所述輸料筒(58)的底部設置有排料管(66)，所述排料管(66)的底端延伸至混液箱(5)內部。

9.一種用于污水處理的分級凈化方法，其特征在于：包括以下步驟：S1：第一伺服電機(65)的輸出端帶動攪拌軸(35)轉動，使得第六錐齒輪(67)帶動第五錐齒輪(64)轉動，使得固定桿(60)通過第七皮帶輪(61)帶動輸料軸(59)轉動，使得進料斗(69)內部落入至輸料筒(58)內部的原料通過輸料軸(59)推動通過排料管(66)進入至混液箱(5)內部，通過齒條(6)一側設置的補水閥，向混液箱(5)內部補水，攪拌軸(35)轉動帶動第一固定板(36)與傳動柱(37)轉動，使得齒圈(49)帶動第二傳動齒輪(50)轉動，使得移動塊(41)帶動活塞柱(42)往復上下移動，使得混液箱(5)內腔下方的液體通過吸頭(45)吸入至第二固定板(44)，然后進入至活塞柱(42)內部，接著通過固定管(46)排入至第一固定板(36)內部，然后通過排頭(47)排出，同時第五皮帶輪(51)轉動帶動第六皮帶輪(54)轉動，使得傳動軸(53)通過第四錐齒輪(57)與第三錐齒輪(56)帶動混合葉(55)轉動，使得混合葉(55)對液體進行攪拌，使得原料與水混合均勻，當原料進入量夠時，電動伸縮桿(63)的伸縮端帶動第五錐齒輪(64)移動，使得第五錐齒輪(64)與第六錐齒輪(67)脫離嚙合；S2：向凈化池(1)內部排料時，第二伺服電機(72)的輸出端帶動螺紋軸(71)轉動，使得螺紋軸(71)帶動導塊(70)往復移動，使得齒條(6)帶動第一傳動齒輪(10)轉動，使得轉動桿(9)帶動攪拌葉(11)轉動；S3：同時第二皮帶輪(19)通過第一皮帶輪(18)帶動第二連接桿(16)轉動，使得第二連接桿(16)帶動第二錐齒輪(17)，使得第二錐齒輪(17)通過第一錐齒輪(14)帶動第一連接桿(13)轉動，使得第三皮帶輪(22)帶動第三連接桿(21)轉動，使得第四皮帶輪(25)帶動雙向往復絲桿(24)轉動，使得推塊(26)往復通過推桿(27)使得活塞塊(28)移動，使得混液箱(5)內部的溶液通過第一連接頭(29)吸入至活塞缸(23)內部，然后活塞缸(23)內部的溶液通過第二連接頭(30)進入至連接管(31)內部，然后進入至固定頭(32)內部，然后通過旋轉接頭(8)進入至轉動桿(9)內部，然后進入至攪拌葉(11)內部，最后通過噴頭(34)排出，從而對凈化池(1)內部的廢水與噴出的溶液進行混合；S4：廢水與溶液進行反應后，將反應后的廢水抽出進行分級凈化。

發明內容

針對現有技術的不足，本發明提供了一種用于污水處理的分級凈化裝置及凈化方法，解決了上述背景技術中提出的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種用于污水處理的分級凈化裝置及凈化方法，包括凈化池，所述凈化池的頂部設置有第一頂座，所述第一頂座的頂部設置有第二頂座，所述第二頂座的頂部安裝有導軌，所述導軌的一側設置有混液箱，所述混液箱的底部設置有固定架，所述固定架的底部設置有轉動桿，所述轉動桿的底端延伸至凈化池內部，所述轉動桿的外側且位于第一頂座內部套設有第一傳動齒輪，所述第一頂座內部安裝有與第一傳動齒輪相配合的齒條，所述混液箱的一側安裝有兩個活塞缸，兩個所述活塞缸之間轉動連接有雙向往復絲桿，所述活塞缸的一端均設置有第一連接頭，所述活塞缸的一端且位于第一連接頭的一側均設置有第二連接頭，兩根所述第二連接頭的一端均延伸至混液箱內部，所述混液箱內部安裝有連接管，所述第二連接頭的一端均與連接管內部連通，所述連接管的另一端設置有固定頭，所述固定架的頂部設置有轉動桿，所述固定頭的底端與旋轉接頭的頂端相連接，所述旋轉接頭的底端與轉動桿的頂端相連接，所述轉動桿的外側設置有若干個攪拌葉，所述攪拌葉的上面與下面均設置有噴頭，所述噴頭位于攪拌葉內部的一端均設置有單向閥，所述攪拌葉內部均與轉動桿內部連通，所述導軌內腔轉動連接有螺紋軸，所述螺紋軸的外側螺紋連接有導塊，所述導塊的一端與混液箱的一側相連接，所述導軌的一側安裝有第二伺服電機，所述第二伺服電機的輸出端與螺紋軸的一端相連接。

可選的，所述轉動桿的外側套設有第二皮帶輪，所述固定架的底部安裝有安裝板，所述安裝板的一側轉動連接有第一連接桿，所述第一連接桿的外側套設有第一錐齒輪，所述安裝板的一側安裝有限位板，所述限位板的頂部轉動連接有第二連接桿，所述第二連接桿的外側套設有第二錐齒輪，所述第二錐齒輪與第一錐齒輪嚙合連接，所述第二連接桿的底端延伸至限位板的下方并套設有第一皮帶輪，所述第一皮帶輪與第二皮帶輪通過皮帶傳動連接。

可選的，所述固定架的底部設置有限定板，所述限定板的一側轉動連接有第三連接桿，所述第三連接桿與第一連接桿的外側套設有第三皮帶輪，兩個所述第三皮帶輪之間通過皮帶傳動連接，所述第三連接桿的一端延伸至限定板的外側與雙向往復絲桿的外側均套設有第四皮帶輪，兩個所述第四皮帶輪之間通過皮帶傳動連接。

可選的，所述雙向往復絲桿外側螺紋方向相反的位置均螺紋連接有推塊，所述推塊的一端且位于雙向往復絲桿的兩側均設置有推桿，所述活塞缸內部均滑動連接有活塞塊，所述推桿的一端均與活塞塊的一側相連接。

可選的，所述混液箱內腔轉動連接有攪拌軸，所述攪拌軸的兩側均設置有第一固定板，所述攪拌軸的兩側且位于第一固定板的下方均設置有第二固定板，所述第二固定板的底部均設置有吸頭，所述第一固定板的底端均設置有排頭，所述排頭位于第一固定板內部的一端均設置有單向閥，所述吸頭位于第二固定板內部的一端均設置有單向閥。

可選的，所述混液箱內部且位于攪拌軸的一側均放置有傳動柱，所述第一固定板與第二固定板的一端與均與傳動柱的一側相連接，所述傳動柱內部均開設有活塞腔，所述傳動柱內部且位于活塞腔的上方均開設有移動槽，所述移動槽內腔均轉動連接有往復螺紋桿，所述往復螺紋桿的外側均螺紋連接有移動塊，所述移動塊的底部均設置有活塞柱，所述活塞柱的底端均延伸至活塞腔內部，所述第二固定板與活塞腔均通過管道相連接，所述傳動柱內部且位于活塞腔的一側均設置有固定管，所述固定管的一端均延伸至活塞腔內部并設置有單向閥，所述固定管的另一端均延伸至第一固定板內部，所述混液箱內腔的頂部開設有環形槽，所述環形槽內部設置有齒圈，所述往復螺紋桿的頂端延伸至環形槽內部并套設有第二傳動齒輪，所述第二傳動齒輪與齒圈嚙合連接。

可選的，所述傳動柱與攪拌軸之間均安裝有保護柱，所述攪拌軸內部且位于傳動柱的一側均轉動連接有傳動軸，所述往復螺紋桿的外側均套設有第五皮帶輪，所述傳動軸的外側均套設有第六皮帶輪，所述第五皮帶輪均與第六皮帶輪通過皮帶傳動連接，所述攪拌軸的兩側均轉動連接有混合葉，所述混合葉的一端均延伸至攪拌軸內部并套設有第三錐齒輪，所述傳動軸的底端均套設有第四錐齒輪，所述第四錐齒輪均與第三錐齒輪嚙合連接。

可選的，所述混液箱的一側安裝有輸料筒，所述輸料筒內腔轉動連接有輸料軸，所述輸料筒的頂部設置有進料斗，所述輸料軸的一端延伸至輸料筒的外側并設置有第七皮帶輪，所述輸料筒的一側轉動連接有固定桿，所述固定桿與輸料軸的外側均套設有第七皮帶輪，兩個所述第七皮帶輪之間通過皮帶傳動連接，所述固定桿的外側套設有固定套，所述固定套的一側且位于固定桿的兩側均設置有電動伸縮桿，所述固定桿的外側滑動套設有第五錐齒輪，所述電動伸縮桿的伸縮端均與第五錐齒輪的一側相連接，所述混液箱的頂部設置有限位架，所述限位架的一側安裝有第一伺服電機，所述攪拌軸的外側套設有第六錐齒輪，所述第五錐齒輪與第六錐齒輪嚙合連接，所述第一伺服電機的輸出端與攪拌軸的頂端相連接，所述輸料筒的底部設置有排料管，所述排料管的底端延伸至混液箱內部。

一種用于污水處理的分級凈化方法，包括以下步驟：

S1：第一伺服電機的輸出端帶動攪拌軸轉動，使得第六錐齒輪帶動第五錐齒輪轉動，使得固定桿通過第七皮帶輪帶動輸料軸轉動，使得進料斗內部落入至輸料筒內部的原料通過輸料軸推動通過排料管進入至混液箱內部，通過齒條一側設置的補水閥，向混液箱內部補水，攪拌軸轉動帶動第一固定板與傳動柱轉動，使得齒圈帶動第二傳動齒輪轉動，使得移動塊帶動活塞柱往復上下移動，使得混液箱內腔下方的液體通過吸頭吸入至第二固定板，然后進入至活塞柱內部，接著通過固定管排入至第一固定板內部，然后通過排頭排出，同時第五皮帶輪轉動帶動第六皮帶輪轉動，使得傳動軸通過第四錐齒輪與第三錐齒輪帶動混合葉轉動，使得混合葉對液體進行攪拌，使得原料與水混合均勻，當原料進入量夠時，電動伸縮桿的伸縮端帶動第五錐齒輪移動，使得第五錐齒輪與第六錐齒輪脫離嚙合；

S2：向凈化池內部排料時，第二伺服電機的輸出端帶動螺紋軸轉動，使得螺紋軸帶動導塊往復移動，使得齒條帶動第一傳動齒輪轉動，使得轉動桿帶動攪拌葉轉動；

S3：同時第二皮帶輪通過第一皮帶輪帶動第二連接桿轉動，使得第二連接桿帶動第二錐齒輪，使得第二錐齒輪通過第一錐齒輪帶動第一連接桿轉動，使得第三皮帶輪帶動第三連接桿轉動，使得第四皮帶輪帶動雙向往復絲桿轉動，使得推塊往復通過推桿使得活塞塊移動，使得混液箱內部的溶液通過第一連接頭吸入至活塞缸內部，然后活塞缸內部的溶液通過第二連接頭進入至連接管內部，然后進入至固定頭內部，然后通過旋轉接頭進入至轉動桿內部，然后進入至攪拌葉內部，最后通過噴頭排出，從而對凈化池內部的廢水與噴出的溶液進行混合；

S4：廢水與溶液進行反應后，將反應后的廢水抽出進行分級凈化。

本發明提供了一種用于污水處理的分級凈化裝置及凈化方法，具備以下有益效果：

1、該用于污水處理的分級凈化裝置及凈化方法，通過設置有攪拌葉、噴頭與第一傳動齒輪，在混液箱移動的過程中，齒條帶動第一傳動齒輪轉動，使得轉動桿帶動攪拌葉轉動，同時第二皮帶輪通過第一皮帶輪帶動第二連接桿轉動，使得第二連接桿帶動第二錐齒輪，使得第二錐齒輪通過第一錐齒輪帶動第一連接桿轉動，使得第三皮帶輪帶動第三連接桿轉動，使得第四皮帶輪帶動雙向往復絲桿轉動，使得推塊往復通過推桿使得活塞塊移動，使得混液箱內部的溶液通過第一連接頭吸入至活塞缸內部，然后活塞缸內部的溶液通過第二連接頭進入至連接管內部，然后進入至固定頭內部，然后通過旋轉接頭進入至轉動桿內部，然后進入至攪拌葉內部，最后通過噴頭排出，從而對凈化池內部的廢水與噴出的溶液進行混合，使得廢水與溶液的混合效率提高，從而有利于對污水進行分級凈化。

2、該用于污水處理的分級凈化裝置及凈化方法，通過設置有攪拌軸、混合葉與第一固定板，第一伺服電機的輸出端帶動攪拌軸轉動，使得固定桿內部落入至輸料筒內部的原料通過輸料軸推動通過排料管進入至混液箱內部，攪拌軸轉動帶動第一固定板與傳動柱轉動，使得齒圈帶動第二傳動齒輪轉動，使得移動塊帶動活塞柱往復上下移動，使得混液箱內腔下方的液體通過吸頭吸入至第二固定板，然后進入至活塞柱內部，接著通過固定管排入至第一固定板內部，然后通過排頭排出，同時第五皮帶輪轉動帶動第六皮帶輪轉動，使得傳動軸通過第四錐齒輪與第三錐齒輪帶動混合葉轉動，使得混合葉對液體進行攪拌，使得原料與水混合均勻，從而使得溶液配制效率提高，從而提高對污水的凈化效果。

（發明人：楊占紅;牛旭東;趙豐;王健）
