公布日：2022.09.23

申請日：2022.06.02

分類號：C02F9/04(2006.01)I;C02F1/52(2006.01)N;C02F1/44(2006.01)N

摘要

本發明提供一種應用于工業廢水處理的膜處理設備，包括進水組件、速率控制機構、過濾組件、水處理箱、收集箱和加藥機構，所述進水組件固定連接在水處理箱上端面，所述速率控制機構固定連接在進水組件上端面，所述加藥機構設置在水處理箱前端面一側，所述收集箱設置在水處理箱前端面另一側，所述過濾組件安裝在水處理箱內部一側，所述水處理箱內部另一側設置有入水管，所述吊籃進水組件包括預存箱、固定架和進水管，所述預存箱固定連接在固定架上端面，所述進水管的一端固定連接在固定架下端面，且所述進水管與固定架固定連接在一端貫穿固定架與預存箱連通，本發明有效提高了工業廢水與污水處理劑混合的效率，同時大大提高了工業廢水的處理效率。

權利要求書

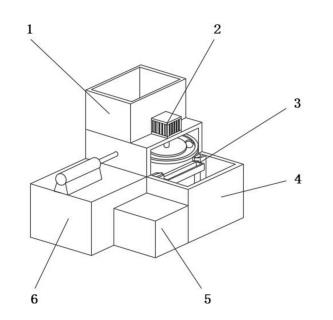

1.一種應用于工業廢水處理的膜處理設備，包括進水組件(1)、速率控制機構(2)、過濾組件(3)、水處理箱(4)、收集箱(5)和加藥機構(6)，其特征在于：所述進水組件(1)固定連接在水處理箱(4)上端面，所述速率控制機構(2)固定連接在進水組件(1)上端面，所述加藥機構(6)設置在水處理箱(4)前端面一側，所述收集箱(5)設置在水處理箱(4)前端面另一側，所述過濾組件(3)安裝在水處理箱(4)內部一側，所述水處理箱(4)內部另一側設置有入水管(7)，所述吊籃進水組件(1)包括預存箱(8)、固定架(9)和進水管(10)，所述預存箱(8)固定連接在固定架(9)上端面，所述進水管(10)的一端固定連接在固定架(9)下端面，且所述進水管(10)與固定架(9)固定連接在一端貫穿固定架(9)與預存箱(8)連通，所述速率控制機構(2)包括伺服電機(11)、轉軸(12)、阻擋盤(13)、限位槽(14)和貫穿槽(15)，所述轉軸(12)一端固定連接在伺服電機(11)的輸出端，所述轉軸(12)另一端固定連接在阻擋盤(13)上端面，所述限位槽(14)開設在阻擋盤(13)上端面，所述貫穿槽(15)開設在限位槽(14)底部，所述過濾組件(3)包括加壓泵(16)、加藥管(17)、加藥針頭(18)和藥劑箱(19)，所述加壓泵(16)安裝在藥劑箱(19)上端面，所述加壓泵(16)通過加藥管(17)與加藥針頭(18)固定連接，所述加藥管(17)為直管，所述過濾組件(3)包括安裝板(20)、過濾膜收卷機構(21)、安裝槽(22)、堵水墊(23)、絮凝物收集盒(24)和過濾槽(25)，所述過濾槽(25)開設在安裝板(20)上端面，所述安裝槽(22)共兩組分別開設在過濾槽(25)兩側內部，所述過濾膜收卷機構(21)的兩端分別滑動連接在兩組安裝槽(22)內部，所述絮凝物收集盒(24)固定連接在過濾膜收卷機構(21)一側側端面，所述過濾膜收卷機構(21)和絮凝物收集盒(24)的密度均小于水的密度，所述堵水墊(23)固定連接在過濾槽(25)內壁。

2.根據權利要求1所述的一種應用于工業廢水處理的膜處理設備，其特征在于：所述入水管(7)包括豎直管和彎管，且豎直管的一端與彎管的一端固定連接。

3.根據權利要求2所述的一種應用于工業廢水處理的膜處理設備，其特征在于：所述限位槽(14)共兩組分別開設在阻擋盤(13)的上端面和下端面，所述兩組限位槽(14)通過貫穿槽(15)連通。

4.根據權利要求3所述的一種應用于工業廢水處理的膜處理設備，其特征在于：所述進水管(10)背離固定架(9)的一端伸到阻擋盤(13)上端面限位槽(14)底部，所述入水管(7)的豎直管背離彎管一端伸到阻擋盤(13)下端面的限位槽(14)底部。

5.根據權利要求4所述的一種應用于工業廢水處理的膜處理設備，其特征在于：所述加藥管(17)背離加壓泵(16)的一端貫穿水處理箱(4)，所述加藥針頭(18)背離加藥管(17)的一端穿入入水管(7)上豎管的內部，且加藥針頭(18)伸入入水管(7)上豎管內部的距離為豎管內徑的2/10。

6.根據權利要求1所述的一種應用于工業廢水處理的膜處理設備，其特征在于：所述絮凝物收集盒(24)的一端通過一組軟管連通收集箱(5)內部，且軟管貫穿水處理箱(4)的內壁。

7.根據權利要求1所述的一種應用于工業廢水處理的膜處理設備，其特征在于：所述堵水墊(23)共有四組對稱固定連接在過濾槽(25)的兩側內壁，且過濾槽(25)一側內壁的兩組堵水墊(23)分別在安裝槽(22)兩組，過濾槽(25)一側內壁的兩組堵水墊(23)背離過濾槽(25)內壁的一端相互接觸，所述堵水墊(23)為彈性材料制成。

8.根據權利要求1所述的一種應用于工業廢水處理的膜處理設備，其特征在于：所述過濾膜收卷機構(21)包括收卷滾筒(26)、固定塊(27)、緩沖板(28)、過濾膜(29)、轉軸(30)和扭力彈簧(31)，所述收卷滾筒(26)兩端各固定連接一組轉軸(30)，所述扭力彈簧(31)一端彈性連接在轉軸(30)側端面，所述固定塊(27)共兩組，且所述收卷滾筒(26)通過兩組轉軸(30)轉動連接在兩組固定塊(27)相鄰一側，所述緩沖板(28)固定連接在收卷滾筒(26)側端面，所述過濾膜(29)一端收卷在收卷滾筒(26)內部。

9.根據權利要求8所述的一種應用于工業廢水處理的膜處理設備，其特征在于：所述過濾膜(29)背離收卷滾筒(26)的一端穿過緩沖板(28)與過濾槽(25)底部固定連接。

發明內容

(一)解決的技術問題

針對現有技術的不足，本發明提供了一種應用于工業廢水處理的膜處理設備，以解決上述背景技術中提出的問題。

(二)技術方案

為實現以上目的，本發明通過以下技術方案予以實現：一種應用于工業廢水處理的膜處理設備，包括進水組件、速率控制機構、過濾組件、水處理箱、收集箱和加藥機構，所述進水組件固定連接在水處理箱上端面，所述速率控制機構固定連接在進水組件上端面，所述加藥機構設置在水處理箱前端面一側，所述收集箱設置在水處理箱前端面另一側，所述過濾組件安裝在水處理箱內部一側，所述水處理箱內部另一側設置有入水管，

所述吊籃進水組件包括預存箱、固定架和進水管，所述預存箱固定連接在固定架上端面，所述進水管的一端固定連接在固定架下端面，且所述進水管與固定架固定連接在一端貫穿固定架與預存箱連通，

所述速率控制機構包括伺服電機、轉軸、阻擋盤、限位槽和貫穿槽，所述轉軸一端固定連接在伺服電機的輸出端，所述轉軸另一端固定連接在阻擋盤上端面，所述限位槽開設在阻擋盤上端面，所述貫穿槽開設在限位槽底部，

所述過濾組件包括加壓泵、加藥管、加藥針頭和藥劑箱，所述加壓泵安裝在藥劑箱上端面，所述加壓泵通過加藥管與加藥針頭固定連接，所述加藥管為直管，

所述過濾組件包括安裝板、過濾膜收卷機構、安裝槽、堵水墊、絮凝物收集盒和過濾槽，所述過濾槽開設在安裝板上端面，所述安裝槽共兩組分別開設在過濾槽兩側內部，所述過濾膜收卷機構的兩端分別滑動連接在兩組安裝槽內部，所述絮凝物收集盒固定連接在過濾膜收卷機構一側側端面，所述過濾膜收卷機構和絮凝物收集盒的密度均小于水的密度，所述堵水墊固定連接在過濾槽內壁。

作為本實施例的優選，所述入水管包括豎直管和彎管，且豎直管的一端與彎管的一端固定連接。

作為本實施例的優選，所述限位槽共兩組分別開設在阻擋盤的上端面和下端面，所述兩組限位槽通過貫穿槽連通。

作為本實施例的優選，所述進水管背離固定架的一端伸到阻擋盤上端面限位槽底部，所述入水管的豎直管背離彎管一端伸到阻擋盤下端面的限位槽底部。

作為本實施例的優選，所述加藥管背離加壓泵的一端貫穿水處理箱，所述加藥針頭背離加藥管的一端穿入入水管上豎管的內部，且加藥針頭伸入入水管上豎管內部的距離為豎管內徑的2/10。

作為本實施例的優選，所述絮凝物收集盒的一端通過一組軟管連通收集箱內部，且軟管貫穿水處理箱的內壁。

作為本實施例的優選，所述堵水墊共有四組對稱固定連接在過濾槽的兩側內壁，且過濾槽一側內壁的兩組堵水墊分別在安裝槽兩組，過濾槽一側內壁的兩組堵水墊背離過濾槽內壁的一端相互接觸，所述堵水墊為彈性材料制成。

作為本實施例的優選，所述過濾膜收卷機構包括收卷滾筒、固定塊、緩沖板、過濾膜、轉軸和扭力彈簧，所述收卷滾筒兩端各固定連接一組轉軸，所述扭力彈簧一端彈性連接在轉軸側端面，所述固定塊共兩組，且所述收卷滾筒通過兩組轉軸轉動連接在兩組固定塊相鄰一側，所述緩沖板固定連接在收卷滾筒側端面，所述過濾膜一端收卷在收卷滾筒內部。

作為本實施例的優選，所述過濾膜背離收卷滾筒的一端穿過緩沖板與過濾槽底部固定連接。

(三)有益效果

本發明提供了一種應用于工業廢水處理的膜處理設備，具備以下有益效果：

1、本發明通過進水管與入水管被阻擋盤阻隔，且限位槽底部開設有貫穿槽，通過伺服電機驅動阻擋盤旋轉，使貫穿槽間隔的經過進水管與入水管相鄰的一端，進而污水進入入水管內部后便形成一節一節的水團，同時通過加壓泵、加藥管和加藥針頭將藥劑箱內部的污水處理劑以噴射的方式射入污水團內部，污水處理劑在污水團內速度會快速降低，加上污水的阻力使污水處理劑在污水團內分散，污水團本身體積就較小，加上污水處理劑快速在污水團內分散，加上入水管上還有一組彎管，通過彎管延長污水團在入水管內部的時間，使得污水團進入水處理箱內部時已經與污水處理器完全反應，有效提高污水處理的速率；

2、本發明通過過濾膜一端收卷在收卷滾筒內部，且過濾膜收卷機構和絮凝物收集盒的密度均小于水的密度，使得過濾膜收卷機構會隨水處理箱內部的污水量而自我進行高度調節，進而過濾膜始終保持濕潤的狀態，有效提高過濾膜的使用壽命，同時過濾膜收卷機構一側固定連接有絮凝物收集盒，絮凝物收集盒的一端通過一組軟管連通收集箱內部，且軟管貫穿水處理箱的內壁，水處理箱內部污水中的絮凝物不斷累積，等絮凝物的高度高于過濾膜收卷機構時，絮凝物會跨國過濾膜收卷機構進入絮凝物收集盒內部，然后被軟管倒入收集箱內部被收集，有效防止帶有絮凝物的水進入過濾后的污水內部，產生二次污染。

（發明人：孫運飛;王旭;李東玲;孫少偉）
