公布日：2022.06.17
申請日：2022.04.13
分類號：C02F1/58(2006.01)I;B08B9/087(2006.01)I;C02F101/10(2006.01)N
摘要
本發明公開了一種化工污水脫硫的噴淋凈化設備，設置有凈化罐，所述凈化罐的一側通過螺栓安裝有電動機；包括：密封底板，活動安裝在所述凈化罐的底部，所述密封底板的上方設置有清潔板；所述電機軸通過第二皮帶輪機構和連接軸相互連接，與所述錐齒相嚙合的另一錐齒的內部固定貫穿有活動噴頭；儲料盒，固定在所述凈化罐的另一側，所述儲料盒的頂部貫穿有輸料管；活動架，活動貫穿于所述凈化罐的側壁，所述活動架的一端固定有固定桿。該化工污水脫硫的噴淋凈化設備，方便對脫硫劑進行添加，實現脫硫劑在污水內散布均勻，進而提升對污水的脫硫效果，并且在凈化完成后，方便分別對固體與液體進行清理，進而提升脫硫效率。
權利要求書

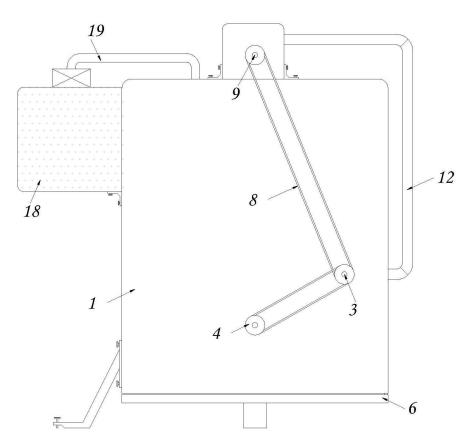

1.一種化工污水脫硫的噴淋凈化設備，設置有凈化罐(1)，所述凈化罐(1)的一側通過螺栓安裝有電動機(2)，且電動機(2)的端頭處連接有電機軸(3)，并且電機軸(3)通過第一皮帶輪機構(4)和攪拌軸(5)相互連接；其特征在于，包括：密封底板(6)，活動安裝在所述凈化罐(1)的底部，所述密封底板(6)的上方設置有清潔板(7)，且清潔板(7)固定在凈化罐(1)的內壁；所述電機軸(3)通過第二皮帶輪機構(8)和連接軸(9)相互連接，且連接軸(9)的端頭處套設有錐齒(10)，與所述錐齒(10)相嚙合的另一錐齒(10)的內部固定貫穿有活動噴頭(11)，且活動噴頭(11)的頂部和輸液管(12)的一端活動連接，所述輸液管(12)的另一端和渦輪(13)外部空間相連接，并且渦輪(13)固定安裝在電機軸(3)的外側；儲料盒(18)，固定在所述凈化罐(1)的另一側，所述儲料盒(18)的頂部貫穿有輸料管(19)，且輸料管(19)靠近凈化罐(1)的一端連接有出料管(20)，所述出料管(20)的頂部開設有通槽(21)，且出料管(20)的側面固定有限位桿(22)；活動架(23)，活動貫穿于所述凈化罐(1)的側壁，所述活動架(23)的一端固定有固定桿(24)，且活動架(23)的另一端連接有連接板(25)，并且活動架(23)的外側纏繞有第二彈簧(26)。
2.根據權利要求1所述的一種化工污水脫硫的噴淋凈化設備，其特征在于：所述密封底板(6)的邊緣處和凈化罐(1)的底部緊密貼合，且兩者為轉動連接。
3.根據權利要求1所述的一種化工污水脫硫的噴淋凈化設備，其特征在于：所述清潔板(7)由固定套板(71)、清潔刮板(72)和第一彈簧(73)組成，且固定套板(71)固定在凈化罐(1)的內部，并且固定套板(71)的底部滑動連接有清潔刮板(72)。
4.根據權利要求3所述的一種化工污水脫硫的噴淋凈化設備，其特征在于：所述清潔刮板(72)的底部和密封底板(6)的上端面相貼合，且清潔刮板(72)的頂部通過第一彈簧(73)和固定套板(71)相互連接，并且固定套板(71)和清潔刮板(72)的長度等于凈化罐(1)的內徑。
5.根據權利要求1所述的一種化工污水脫硫的噴淋凈化設備，其特征在于：所述活動噴頭(11)和輸液管(12)為轉動連接，且輸液管(12)的底部和凈化罐(1)的內部下端相連通，并且活動噴頭(11)和凈化罐(1)為軸承連接。
6.根據權利要求1所述的一種化工污水脫硫的噴淋凈化設備，其特征在于：所述凈化罐(1)的側壁固定貫穿有排液管(14)，且排液管(14)的底部連接有連接管(15)，并且兩者為縱向的滑動連接。
7.根據權利要求6所述的一種化工污水脫硫的噴淋凈化設備，其特征在于：所述連接管(15)的底部固定連接有活動浮板(16)，且活動浮板(16)的下端面固定有濾網(17)，并且活動浮板(16)通過連接管(15)和排液管(14)相連通。
8.根據權利要求1所述的一種化工污水脫硫的噴淋凈化設備，其特征在于：所述輸料管(19)的兩端分別與儲料盒(18)和凈化罐(1)相連通，且輸料管(19)和出料管(20)組成轉動結構，并且出料管(20)的轉動范圍為0-90°。
9.根據權利要求1所述的一種化工污水脫硫的噴淋凈化設備，其特征在于：所述活動架(23)和凈化罐(1)為水平的滑動連接，且活動架(23)和固定桿(24)相互垂直，并且活動架(23)上的連接板(25)截面為弧形結構。
發明內容
本發明的目的在于提供一種化工污水脫硫的噴淋凈化設備，以解決上述背景技術提出的傳統的凈化設備對于脫硫劑的添加不夠方便，會造成脫硫劑與污水之間散布不均勻的現象，進而影響對污水的脫硫效果，并且傳統的凈化設備不方便對處理之后的固體與液體分別進行清理，容易造成固體與液體之間再次混合的現象，這就需要對污水進行重新沉淀，因此會影響對污水的脫硫效果的問題。
為實現上述目的，本發明提供如下技術方案：一種化工污水脫硫的噴淋凈化設備，設置有凈化罐，所述凈化罐的一側通過螺栓安裝有電動機，且電動機的端頭處連接有電機軸，并且電機軸通過第一皮帶輪機構和攪拌軸相互連接；
包括：
密封底板，活動安裝在所述凈化罐的底部，所述密封底板的上方設置有清潔板，且清潔板固定在凈化罐的內壁；
所述電機軸通過第二皮帶輪機構和連接軸相互連接，且連接軸的端頭處套設有錐齒，與所述錐齒相嚙合的另一錐齒的內部固定貫穿有活動噴頭，且活動噴頭的頂部和輸液管的一端活動連接，所述輸液管的另一端和渦輪外部空間相連接，并且渦輪固定安裝在電機軸的外側；
儲料盒，固定在所述凈化罐的另一側，所述儲料盒的頂部貫穿有輸料管，且輸料管靠近凈化罐的一端連接有出料管，所述出料管的頂部開設有通槽，且出料管的側面固定有限位桿；
活動架，活動貫穿于所述凈化罐的側壁，所述活動架的一端固定有固定桿，且活動架的另一端連接有連接板，并且活動架的外側纏繞有第二彈簧。
優選的，所述密封底板的邊緣處和凈化罐的底部緊密貼合，且兩者為轉動連接。
優選的，所述清潔板由固定套板、清潔刮板和第一彈簧組成，且固定套板固定在凈化罐的內部，并且固定套板的底部滑動連接有清潔刮板，當密封擋板轉動時能夠推動清潔刮板在固定套板內部滑動，這樣能夠保證清潔刮板與密封擋板之間的貼合性。
優選的，所述清潔刮板的底部和密封底板的上端面相貼合，且清潔刮板的頂部通過第一彈簧和固定套板相互連接，并且固定套板和清潔刮板的長度等于凈化罐的內徑，通過清潔刮板對密封擋板表面的刮動，能夠進一步的防止雜質的殘留，保證清理之后的潔凈。
優選的，所述活動噴頭和輸液管為轉動連接，且輸液管的底部和凈化罐的內部下端相連通，并且活動噴頭和凈化罐為軸承連接，通過錐齒的嚙合傳動能夠帶動活動噴頭在輸液管上轉動，實現污水的全面噴灑，防止脫硫劑粘連在凈化罐內壁。
優選的，所述凈化罐的側壁固定貫穿有排液管，且排液管的底部連接有連接管，并且兩者為縱向的滑動連接，通過凈化罐內部液面高度的不同，能夠帶動連接管在排液管上滑動。
優選的，所述連接管的底部固定連接有活動浮板，且活動浮板的下端面固定有濾網，并且活動浮板通過連接管和排液管相連通，通過活動浮板的設置能夠保證其始終漂浮在液面上，這樣方便后續將污水進行排出。
優選的，所述輸料管的兩端分別與儲料盒和凈化罐相連通，且輸料管和出料管組成轉動結構，并且出料管的轉動范圍為0-90°，通過輸料管能夠?qū)⒚摿騽﹤鬏斨羶艋迌?nèi)部，而活動噴頭噴射時能夠沖擊出料管，并帶動其轉動。
優選的，所述活動架和凈化罐為水平的滑動連接，且活動架和固定桿相互垂直，并且活動架上的連接板截面為弧形結構，當出料管轉動時能夠與連接板接觸，并推動活動架在凈化罐上滑動，實現固定桿對脫硫劑的攪動。
與現有技術相比，本發明的有益效果是：該化工污水脫硫的噴淋凈化設備，方便對脫硫劑進行添加，實現脫硫劑在污水內散布均勻，進而提升對污水的脫硫效果，并且在凈化完成后，方便分別對固體與液體進行清理，進而提升脫硫效率，具體內容如下：
1.通過錐齒的嚙合傳動能夠帶動活動噴頭轉動，實現污水大范圍的噴淋，并且能夠防止脫硫劑粘附在凈化罐的內壁，而在污水噴射過程中能夠推動出料管并帶動其轉動，這樣能夠提升脫硫劑的噴灑范圍，保證與污水的全面接觸，并且出料管的轉動范圍受限位桿限制，防止轉動過度，當出料管轉動時，能夠與連接板接觸，并推動活動架在凈化罐上滑動，通過第二彈簧的設置，能夠帶動固定桿在儲料罐內來回移動，實現對粉末狀脫硫劑的推動，保證其能夠順暢的輸出，也能夠起到防結塊的作用；
2.通過活動浮板的設置，能夠保證其一直處于液面上，而根據液面的高低，能夠帶動連接管在排液管上滑動，這樣方便后續將處理之后的污水排出，同時又不會影響凈化罐底部固體物質的存在，而固體物質也不會進入連接管內，進而提升液體清理的便捷性；
3.當密封底板在凈化罐上轉動時，方便對其上方殘留的固體物質進行清理，而在轉動過程中能夠始終與清潔刮板接觸，這樣能夠?qū)⒚芊獾装迳蠚埩舻墓腆w雜質全面刮除，防止殘留，進而提升固體雜質清理的便捷性。
（發明人：李鵬舉）
