公布日：2022.08.23
申請日：2022.05.31
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種COD廢水催化氧化處理方法及裝置，包括罐體，所述罐體上設置有進水口以及排水口，所述罐體內設置有COD過濾機構，所述罐體內還設置有：排污口，其位于所述排水口的上方；過濾網帶，其通過兩個滾輪滾動設置在罐體內，且阻攔在排水口的排水路徑上，用于帶動污泥脫離水面并送往排污口；刮板，其設置于排污口上，用于刮掉過濾網帶表面攜帶的污泥。本發明通過設置過濾網帶，可將污泥阻攔并與其發生附著，然后通過滾輪的驅動，帶動污泥先離開水面，然后再在排污口內，經刮板的刮刷作用，使其上附著的污泥被刮掉并進入排污口內以向外排出，減少污泥在罐體內的堆積，避免后期費力的污泥打撈工作。
權利要求書

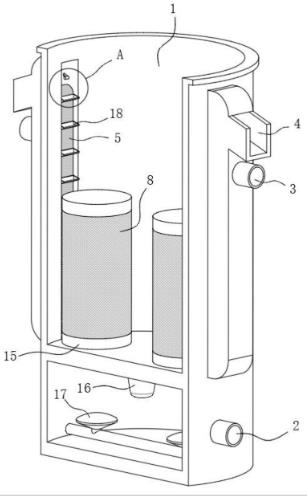

1.一種COD廢水催化氧化處理裝置，包括罐體(1)，所述罐體(1)上設置有進水口(2)以及排水口(3)，所述罐體(1)內設置有COD過濾機構，其特征在于，所述罐體(1)內還設置有：排污口(4)，其位于所述排水口(3)的上方；過濾網帶(5)，其通過兩個滾輪(6)滾動設置在罐體(1)內，且阻攔在排水口(3)的排水路徑上，用于帶動污泥脫離水面并送往排污口(4)；刮板(7)，其設置于排污口(4)上，用于刮掉過濾網帶(5)表面攜帶的污泥；所述COD過濾機構包括網筒(8)；所述過濾網帶(5)上固定設置有多個刮鏟(18)，所述刮鏟(18)隨過濾網帶(5)滾動刮刷網筒(8)表面；所述排污口(4)上設置有與刮板(7)相匹配的滑移槽(19)，所述刮板(7)通過彈簧(20)與滑移槽(19)活動連接，所述排污口(4)側壁內部設置有用于驅動刮板(7)避開刮鏟(18)的觸發組件，當刮鏟(18)將要經過刮板(7)時，則可先通過觸發組件驅動刮板(7)向滑移槽(19)內回縮，等到刮鏟(18)通過刮板(7)后，彈簧(20)又可釋放彈性勢能，將刮板(7)重新推出。
2.根據權利要求1所述的COD廢水催化氧化處理裝置，其特征在于，所述網筒(8)內存放有固體催化劑，所述網筒(8)內設置有用于帶動固體催化劑循環運動的導流組件。
3.根據權利要求2所述的COD廢水催化氧化處理裝置，其特征在于，所述導流組件包括網筒(8)內固定設置有中心筒(9)，所述中心筒(9)四周均與網筒(8)內壁間隙設置，所述網筒(8)與中心筒(9)之間轉動設置有多個螺旋輸送件(10)，所述網筒(8)內轉動設置有驅動軸(11)，所述驅動軸(11)一端通過齒輪傳動連接螺旋輸送件(10)，另一端固定設置有螺旋槳(12)。
4.根據權利要求1所述的COD廢水催化氧化處理裝置，其特征在于，所述罐體(1)內固定設置有隔板(13)，所述隔板(13)上設置有通孔(14)，所述網筒(8)上設置有與通孔(14)轉動連接的旋座(15)，所述隔板(13)上設置有用于驅動旋座(15)轉動的驅動組件。
5.根據權利要求4所述的COD廢水催化氧化處理裝置，其特征在于，所述驅動組件包括隔板(13)上固定安裝的電機(16)，所述電機(16)輸出端也通過齒輪傳動連接旋座(15)。
6.根據權利要求4所述的COD廢水催化氧化處理裝置，其特征在于，所述通孔(14)下方設置有固定安裝在罐體(1)內的曝氣器(17)。
7.根據權利要求1所述的COD廢水催化氧化處理裝置，其特征在于，所述觸發組件包括排污口(4)側壁內部設置的傳動倉(21)，所述傳動倉(21)內轉動設置有觸發齒輪(22)，所述觸發齒輪(22)上固定設置有偏心柄桿(23)，所述偏心柄桿(23)一端阻攔在刮鏟(18)隨過濾網帶(5)滾動經過的路徑上，所述傳動倉(21)內活動設置有滑板(24)，所述滑板(24)上設置有與觸發齒輪(22)嚙合連接的齒條(25)以及與刮板(7)固定連接的驅動桿(26)。
8.一種COD廢水催化氧化處理方法，其基于權利要求1-7任一項所述的COD廢水催化氧化處理裝置，其特征在于，污水在經COD過濾機構過濾后，將產生的泥水混合物由過濾網帶(5)予以過濾，過濾網帶(5)帶動污泥脫離水面并送往排污口(4)；刮板(7)刮掉過濾網帶(5)表面攜帶的污泥并由排污口(4)排出。
發明內容
本發明的目的是提供COD廢水催化氧化處理方法及裝置，以解決現有技術中的上述不足之處。
為了實現上述目的，本發明提供如下技術方案：
一種COD廢水催化氧化處理裝置，包括罐體，所述罐體上設置有進水口以及排水口，所述罐體內設置有COD過濾機構，所述罐體內還設置有：排污口，其位于所述排水口的上方；過濾網帶，其通過兩個滾輪滾動設置在罐體內，且阻攔在排水口的排水路徑上，用于帶動污泥脫離水面并送往排污口；刮板，其設置于排污口上，用于刮掉過濾網帶表面攜帶的污泥。
優選的，所述COD過濾機構包括網筒，所述網筒內存放有固體催化劑，所述網筒內設置有用于帶動固體催化劑循環運動的導流組件。
優選的，所述導流組件包括網筒內固定設置有中心筒，所述中心筒四周均與網筒內壁間隙設置，所述網筒與中心筒之間轉動設置有多個螺旋輸送件，所述網筒內轉動設置有驅動軸，所述驅動軸一端通過齒輪傳動連接螺旋輸送件，另一端固定設置有螺旋槳。
優選的，所述罐體內固定設置有隔板，所述隔板上設置有通孔，所述網筒上設置有與通孔轉動連接的旋座，所述隔板上設置有用于驅動旋座轉動的驅動組件。
優選的，所述驅動組件包括隔板上固定安裝的電機，所述電機輸出端也通過齒輪傳動連接旋座。
優選的，所述通孔下方設置有固定安裝在罐體內的曝氣器。
優選的，所述過濾網帶上固定設置有多個刮鏟，所述刮鏟隨過濾網帶滾動刮刷網筒表面。
優選的，所述排污口上設置有與刮板相匹配的滑移槽，所述刮板通過彈簧與滑移槽活動連接，所述排污口側壁內部設置有用于驅動刮板避開刮鏟的觸發組件。
優選的，所述觸發組件包括排污口側壁內部設置的傳動倉，所述傳動倉內轉動設置有觸發齒輪，所述觸發齒輪上固定設置有偏心柄桿，所述偏心柄桿一端阻攔在刮鏟隨過濾網帶滾動經過的路徑上，所述傳動倉內活動設置有滑板，所述滑板上設置有與觸發齒輪嚙合連接的齒條以及與刮板固定連接的驅動桿。
一種COD廢水催化氧化處理方法，其基于所述COD廢水催化氧化處理裝置，污水在經COD過濾機構過濾后，將產生的泥水混合物由過濾網帶予以過濾，過濾網帶帶動污泥脫離水面并送往排污口；刮板刮掉過濾網帶表面攜帶的污泥并由排污口排出。
在上述技術方案中，本發明的有益效果是：
該COD廢水催化氧化處理裝置通過設置過濾網帶，可將COD廢水經催化氧化處理后產出的污泥阻攔排水口之前并與過濾網帶發生附著，然后通過滾輪的驅動，過濾網帶滾動以帶動污泥先上移離開水面，然后再滾動經過排污口，在排污口內，過濾網帶表面經刮板的刮刷作用，使其上附著的污泥被刮掉并進入排污口內以向外排出，此過程實現了COD脫除后的廢水與污泥的分離排出，減少污泥在罐體內的堆積，以及避免后期費力的污泥打撈工作。
（發明人：楊蘇川;吳天添;陳曉偉）
