公布日：2022.05.31
申請日：2022.03.30
分類號：C02F3/12(2006.01)I;B01D65/08(2006.01)I;B01D65/02(2006.01)I
摘要
本發明公開了一種防MBR膜堵塞的污水處理裝置及方法，包括MBR膜組件和機架，MBR膜組件包括集水管和多個膜絲束，集水管固定在機架上，集水管為環形結構，膜絲束均勻安裝在集水管上；所述膜絲束包括膜絲和波紋連接管，膜絲上下端通過波紋連接管連接至集水管上；所述機架上設有牽拉機構，包括多個引導環、牽拉繩、牽拉套筒和牽拉氣缸，引導環呈環形分布，固定在機架上；牽拉套筒固定在牽拉氣缸上，牽拉套筒上固定有多根牽拉繩；所述膜絲上端設有連接套，牽拉繩穿過引導環固定在連接套上。本發明利用牽拉機構帶動膜絲抖動，將膜絲表面附著的污泥甩掉，防止膜絲被堵塞；在膜絲上下端設置波紋連接管，方便膜絲抖動且不會被扯斷。
權利要求書

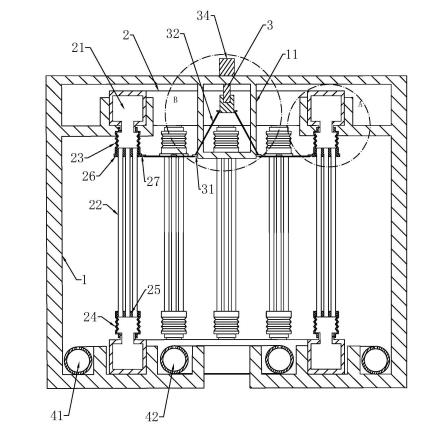

1.一種防MBR膜堵塞的污水處理裝置，包括MBR膜組件和機架，其特征在于：MBR膜組件包括集水管和多個膜絲束，集水管固定在機架上，集水管為環形結構，膜絲束均勻安裝在集水管上；所述膜絲束包括膜絲和波紋連接管，膜絲上端通過第一波紋連接管連接至上集水管上，膜絲下端通過第二波紋連接管連接至下集水管上；所述機架上設有牽拉機構，牽拉機構包括多個引導環、牽拉繩、牽拉套筒和牽拉氣缸，多個引導環呈環形分布，固定在機架上；所述牽拉套筒固定在牽拉氣缸上，牽拉套筒上固定有多根牽拉繩；所述膜絲與第一波紋連接管的相交處設有連接套，牽拉繩穿過引導環固定在連接套上。
2.如權利要求1所述的一種防MBR膜堵塞的污水處理裝置，其特征在于：所述牽拉套筒與集水管同軸設置，牽拉套筒的圓周面上均勻固定多根牽拉繩，連接套上設有一拉環，牽拉繩通過掛鉤固定在拉環上。
3.如權利要求2所述的一種防MBR膜堵塞的污水處理裝置，其特征在于：所有牽拉繩長度一致，引導環與連接套上的拉環處于同一高度，牽拉繩呈折線形。
4.如權利要求1所述的一種防MBR膜堵塞的污水處理裝置，其特征在于：所述牽拉氣缸豎向設置在機架上，位于集水管的軸心線上；牽拉氣缸的氣缸桿帶動牽拉套筒作上下往復運動。
5.如權利要求1所述的一種防MBR膜堵塞的污水處理裝置，其特征在于：所述膜絲束上設有多根膜絲，膜絲兩側的開口端處設有端蓋，端蓋固定在波紋連接管內部，所述集水管上設有多個接口，波紋連接管固定在集水管的接口處，膜絲與集水管內部連通。
6.如權利要求1所述的一種防MBR膜堵塞的污水處理裝置，其特征在于：所述MBR膜組件底部設有環形的第一曝氣管和第二曝氣管，第一曝氣管、第二曝氣管位于下集水管的內外側，三者同軸設置；所述第一曝氣管和第二曝氣管上設有氣孔，氣孔朝向膜絲。
7.一種防MBR膜堵塞的污水處理方法，其特征在于：將權利要求1-6任一項所述的污水處理裝置放入污水池內，污水位于膜絲外側，過濾后的水經膜絲開口端流入波紋連接管后，匯聚在集水管內；同時，牽拉氣缸定時通氣，通氣后氣缸桿帶動牽拉套筒作上下往復運動，牽拉套筒通過牽拉繩帶動膜絲水平抖動，將膜絲表面附著的沉淀物抖落。
8.如權利要求7所述的防MBR膜堵塞的污水處理方法，其特征在于：MBR膜組件底部設置的第一曝氣管和第二曝氣管連接氣泵，氣泵工作，第一曝氣管和第二曝氣管進行爆氣。
發明內容
為了解決上述問題，本發明提供了一種可以防止膜絲被堵塞，延長MBR膜使用時長的污水處理裝置及方法。
為此，本發明的第一個技術方案是：一種防MBR膜堵塞的污水處理裝置，包括MBR膜組件和機架，MBR膜組件包括集水管和多個膜絲束，集水管固定在機架上，集水管為環形結構，膜絲束均勻安裝在集水管上；所述膜絲束包括膜絲和波紋連接管，膜絲上端通過第一波紋連接管連接至上集水管上，膜絲下端通過第二波紋連接管連接至下集水管上；所述機架上設有牽拉機構，牽拉機構包括多個引導環、牽拉繩、牽拉套筒和牽拉氣缸，多個引導環呈環形分布，固定在機架上；所述牽拉套筒固定在牽拉氣缸上，牽拉套筒上固定有多根牽拉繩；所述膜絲與第一波紋連接管的相交處設有連接套，牽拉繩穿過引導環固定在連接套上。
本發明在膜絲上設置了牽拉繩，牽拉氣缸通過牽拉套筒會拉扯牽拉繩，使得牽拉繩會帶動膜絲向內側移動，而膜絲的兩端設置了波紋連接管，膜絲被牽拉繩拉扯時，兩側的波紋連接管可以保證膜絲不會被拉斷，使得膜絲在牽拉繩的作用下來回抖動，將膜絲表面附著的污泥甩掉，防止膜絲被堵塞。
優選地，所述牽拉套筒與集水管同軸設置，牽拉套筒的圓周面上均勻固定多根牽拉繩，連接套上設有一拉環，牽拉繩通過掛鉤固定在拉環上。牽拉套筒與集水管同軸設置，即牽拉套筒與所有膜絲束距離一致，牽拉膜絲的幅度一致，保證所有膜絲都受力抖動。
優選地，所有牽拉繩長度一致，引導環與連接套上的拉環處于同一高度，牽拉繩呈折線形。引導環可以改變牽拉繩的牽拉方向，引導環與拉環處于同一高度，可以將牽拉氣缸帶動連接套筒豎直方向上的移動，轉換為把膜絲向內側拉扯的水平方向的移動，保證膜絲水平抖動，不會被扯斷。
優選地，所述牽拉氣缸豎向設置在機架上，位于集水管的軸心線上；牽拉氣缸的氣缸桿帶動牽拉套筒作上下往復運動。牽拉氣缸的氣缸桿上下運動的幅度可控，保證膜絲在保證自身不被拉斷的情況下抖動。
優選地，所述膜絲束上設有多根膜絲，膜絲兩側的開口端處設有端蓋，端蓋固定在波紋連接管內部，所述集水管上設有多個接口，波紋連接管固定在集水管的接口處，膜絲與集水管內部連通。將多根膜絲組成圓柱形的膜絲束，增大過濾面積，膜絲兩端被膠封在端蓋內，防止膜絲松散；膜絲的開口端通過波紋連接管與集水管相連通，膜絲過濾后的水可以匯聚在集水管內，再通過集水管連接外部水箱。
優選地，所述MBR膜組件底部設有環形的第一曝氣管和第二曝氣管，第一曝氣管、第二曝氣管位于下集水管的內外側，三者同軸設置；所述第一曝氣管和第二曝氣管上設有氣孔，氣孔朝向膜絲。由于牽拉繩固定在膜絲頂端，所以膜絲頂端的抖動幅度大于膜絲底端，因此在膜絲底端增加曝氣管，防止膜絲底端堵塞。
本發明的第二個技術方案是：一種防MBR膜堵塞的污水處理方法，將上述污水處理裝置放入污水池內，污水位于膜絲外側，過濾后的水經膜絲開口端流入波紋連接管后，匯聚在集水管內；同時，牽拉氣缸定時通氣，通氣后氣缸桿帶動牽拉套筒作上下往復運動，牽拉套筒通過牽拉繩帶動膜絲水平抖動，將膜絲表面附著的沉淀物抖落。
優選地，MBR膜組件底部設置的第一曝氣管和第二曝氣管連接氣泵，氣泵工作，第一曝氣管和第二曝氣管進行爆氣。
與現有技術相比，本發明的有益效果是：利用牽拉機構帶動膜絲抖動，將膜絲表面附著的污泥甩掉，防止膜絲被堵塞；在膜絲上下端設置波紋連接管，方便膜絲抖動且不會被扯斷；所有膜絲受力均勻，保證所有膜絲抖動幅度一致。
（發明人：徐有銀）
