公布日：2022.08.12
申請日：2022.05.23
分類號：B01F27/112(2022.01)I;B01F23/70(2022.01)I;B01F27/55(2022.01)I;B01F35/71(2022.01)I;C02F3/28(2006.01)I;B01F101/44(2022.01)N
摘要

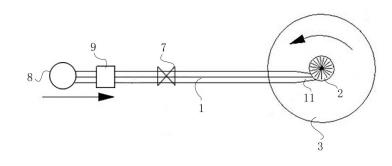

本發明涉及污水處理的技術領域，公開了一種污水池自動攪拌裝置，包括：引流管、第一筒體和第二筒體，引流管內部流通有流體，第一筒體內部設置有轉動體，第二筒體內部設置有攪拌器，引流管的出口端伸入第一筒體的內部，轉動體的一端可轉動的設置在第一筒體的內部，另一端伸入第二筒體內，且與攪拌器可拆卸的固定連接，引流管的出口端設置有縮口，在轉動體的外側壁上且沿其圓周方向設置有若干承壓片，經縮口噴出的流體噴向至少部分承壓片。本發明引流管的出口端設置有縮口實現對流體的二次加壓，加壓的流體具有較高的壓力，可以對轉動體的承壓片產生較大的驅動力，加快轉動體的轉動速度，從而加快攪拌器的攪拌速率。
權利要求書
1.一種污水池自動攪拌裝置，包括：引流管、第一筒體和第二筒體，所述引流管內部流通有流體，所述第一筒體內部設置有轉動體，所述第二筒體內部設置有攪拌器，所述引流管的出口端伸入所述第一筒體的內部，所述轉動體的一端可轉動的設置在所述第一筒體的內部，另一端伸入所述第二筒體內，且與所述攪拌器可拆卸的固定連接，其特征在于，所述引流管的出口端設置有縮口，在所述轉動體的外側壁上且沿其圓周方向設置有若干承壓片，經所述縮口噴出的所述流體噴向至少部分所述承壓片。
2.根據權利要求1所述的污水池自動攪拌裝置，其特征在于，每一所述承壓片均具有內凹面，經所述縮口噴出的所述流體噴向至少部分所述承壓片的所述內凹面。
3.根據權利要求1或2所述的污水池自動攪拌裝置，其特征在于，所述第一筒體包括：第一柱體和第一圓臺體，所述第一柱體的一端與所述第二筒體固定連接，所述第一柱體的另一端與所述第一圓臺體的一端固定連接，且所述第一圓臺體的內徑沿遠離所述第一柱體中間位置的方向線性減小，所述引流管的出口端伸入所述第一柱體的內部，所述轉動體的一端可轉動的設置在所述第一圓臺體的內部。
4.根據權利要求3所述的污水池自動攪拌裝置，其特征在于，所述圓臺體遠離所述第一柱體的一端設置有若干出水孔。
5.根據權利要求4所述的污水池自動攪拌裝置，其特征在于，所述第二筒體包括：第二柱體和第二圓臺體，所述第二柱體的一端與所述第一柱體的一端固定連接，所述第二柱體的另一端與所述第二圓臺體的一端固定連接，所述第二圓臺體的另一端設置為開口，且所述第二圓臺體的內徑沿遠離所述第二柱體中間位置的方向線性增加，所述攪拌器可轉動的設置在所述第二柱體的內部，所述轉動體的另一端伸入所述第二柱體的內部，且與所述攪拌器可拆卸的固定連接。
6.根據權利要求5所述的污水池自動攪拌裝置，其特征在于，所述第一柱體的軸線與所述第二柱體的軸線重合，所述第一柱體的軸線與所述第一圓臺體的軸線重合，所述第二柱體的軸線與所述第二圓臺體的軸線重合。
7.根據權利要求5或6所述的污水池自動攪拌裝置，其特征在于，所述第一柱體的內徑與所述第二柱體的內徑相等，所述第一柱體的內徑與所述第一圓臺體的最大內徑相等，所述第二柱體的內徑與所述第二圓臺體的最小內徑相等。
8.根據權利要求7所述的污水池自動攪拌裝置，其特征在于，所述引流管上設置有閥體，所述閥體上設置有閥體控制器，所述第一圓臺體的內部設置有浮球傳感器，所述浮球傳感器與所述閥體控制器信號連接。
發明內容
本發明的目的是：提供一種污水池自動攪拌裝置，旨在解決現有技術中的引流管道噴向旋轉筒體的流體壓力不足的問題。
為了實現上述目的，本發明提供了一種污水池自動攪拌裝置，包括：引流管、第一筒體和第二筒體，所述引流管內部流通有流體，所述第一筒體內部設置有轉動體，所述第二筒體內部設置有攪拌器，所述引流管的出口端伸入所述第一筒體的內部，所述轉動體的一端可轉動的設置在所述第一筒體的內部，另一端伸入所述第二筒體內，且與所述攪拌器可拆卸的固定連接，其中，所述引流管的出口端設置有縮口，在所述轉動體的外側壁上且沿其圓周方向設置有若干承壓片，經所述縮口噴出的所述流體噴向至少部分所述承壓片。
上述的污水池自動攪拌裝置，其中，每一所述承壓片均具有內凹面，經所述縮口噴出的所述流體噴向至少部分所述承壓片的所述內凹面。
上述的污水池自動攪拌裝置，其中，所述第一筒體包括：第一柱體和第一圓臺體，所述第一柱體的一端與所述第二筒體固定連接，所述第一柱體的另一端與所述第一圓臺體的一端固定連接，且所述第一圓臺體的內徑沿遠離所述第一柱體中間位置的方向線性減小，所述引流管的出口端伸入所述第一柱體的內部，所述轉動體的一端可轉動的設置在所述第一圓臺體的內部。
上述的污水池自動攪拌裝置，其中，所述圓臺體遠離所述第一柱體的一端設置有若干出水孔。
上述的污水池自動攪拌裝置，其中，所述第二筒體包括：第二柱體和第二圓臺體，所述第二柱體的一端與所述第一柱體的一端固定連接，所述第二柱體的另一端與所述第二圓臺體的一端固定連接，所述第二圓臺體的另一端設置為開口，且所述第二圓臺體的內徑沿遠離所述第二柱體中間位置的方向線性增加，所述攪拌器可轉動的設置在所述第二柱體的內部，所述轉動體的另一端伸入所述第二柱體的內部，且與所述攪拌器可拆卸的固定連接。
上述的污水池自動攪拌裝置，其中，所述第一柱體的軸線與所述第二柱體的軸線重合，所述第一柱體的軸線與所述第一圓臺體的軸線重合，所述第二柱體的軸線與所述第二圓臺體的軸線重合。
上述的污水池自動攪拌裝置，其中，所述第一柱體的內徑與所述第二柱體的內徑相等，所述第一柱體的內徑與所述第一圓臺體的最大內徑相等，所述第二柱體的內徑與所述第二圓臺體的最小內徑相等。
上述的污水池自動攪拌裝置，其中，所述引流管上設置有閥體，所述閥體上設置有閥體控制器，所述第一圓臺體的內部設置有浮球傳感器，所述浮球傳感器與所述閥體控制器信號連接。
本發明與現有技術相比，其有益效果在于：本發明引流管的出口端設置有縮口實現對流體的二次加壓，加壓后的流體具有較高的壓力，可以對轉動體的承壓片產生較大的驅動力，加快轉動體的轉動速度，加快攪拌器的攪拌速率。
（發明人：李豐登;孫長城;趙永松;陳利偉;張明磊;史亞麗）
