公布日：2022.08.02
申請日：2022.06.17
分類號：C02F9/14(2006.01)I
摘要
本申請公開一種污水深度處理系統。污水深度處理系統，應用自養反硝化和過濾工藝，包括濾池及其配套反沖洗系統，濾池內設有自養反硝化層以及懸浮物過濾層，自養反硝化層較懸浮物過濾層處于上游；自養反硝化層用于實現自養脫氮功能；懸浮物過濾層用于去除懸浮物，懸浮物包括由自養反硝化層產生的副產物以及微生物。本申請?zhí)峁┑募夹g(shù)方案在保證成本的前提下，能夠解決自養反硝化工藝的出水懸浮物超標的問題。
權利要求書
1.一種污水深度處理系統，應用自養反硝化工藝，其特征在于，包括濾池，所述濾池內設有自養反硝化層以及懸浮物過濾層，所述自養反硝化層較所述懸浮物過濾層處于上游；所述自養反硝化層用于實現自養脫氮功能；所述懸浮物過濾層用于去除懸浮物，所述懸浮物包括由所述自養反硝化層產生的副產物以及微生物。
2.根據權利要求1所述的污水深度處理系統，其特征在于，所述自養反硝化層包括自養反硝化濾料，所述自養反硝化濾料以單質硫?yàn)榛|(zhì)。
3.根據權利要求2所述的污水深度處理系統，其特征在于，所述自養反硝化濾料的填裝厚度為x1，滿足1.5m≤x1≤2.5m；所述自養反硝化濾料粒徑為D1，滿足3mm≤D1≤8mm。
4.根據權利要求1所述的污水深度處理系統，其特征在于，所述懸浮物過濾層包括細砂濾料；所述細砂濾料的填裝厚度為x2，滿足0.5m≤x2≤1m；所述細砂濾料的粒徑為D2，滿足0.55mm≤D2≤2mm。
5.根據權利要求1-4任一項所述的污水深度處理系統，其特征在于，所述濾池沿污水的流向依次設置超高區、自由水頭區、自養反硝化濾料區、細砂濾料區、氣水分布系統、濾池集水區組成；所述自養反硝化濾料區包括自養反硝化層，所述細砂濾料區包括懸浮物過濾層；所述濾池還包括出水口和進水口，所述出水口與所述濾池集水區連通，所述進水口與所述超高區連通。
6.根據權利要求5所述的污水深度處理系統，其特征在于，所述污水深度處理系統還包括進水管路以及清水池；所述進水管路連通所述進水口，用于向所述濾池輸送污水，所述進水管路設置有進水閥；所述清水池通過出水管路與所述出水口連通，所述污水經所述濾池處理后進入所述清水池。
7.根據權利要求6所述的污水深度處理系統，其特征在于，所述污水深度處理系統還包括反沖洗水系統，設于所述濾池和所述清水池之間，用于從所述清水池取水以對所述濾池進行反沖洗操作；所述出水管路上設有出水壓力傳感器和出水調節閥；所述反沖洗水系統包括反沖洗水管路，以及設置于所述反沖洗水管路上的反沖洗水流量計、反沖洗水泵以及反沖洗水閥；所述反沖洗水管路的一端連通所述出水管路并位于所述出水壓力傳感器和所述出水調節閥之間，所述反沖洗水管路的另一端連通所述清水池。
8.根據權利要求7所述的污水深度處理系統，其特征在于，所述污水深度處理系統還包括反沖洗氣系統，設于所述濾池和所述清水池之間，用于對所述濾池進行反沖洗操作；所述反沖洗氣系統包括風機、反沖洗氣管路以及設置于所述反沖洗氣管路上的反沖洗氣體閥和反沖洗氣體流量計；所述反沖洗氣管路的一端連通所述出水管路并位于所述出水壓力傳感器和所述出水調節閥之間，所述反沖洗水管路的另一端連通所述風機。
9.根據權利要求7所述的污水深度處理系統，其特征在于，所述超高區設置有反沖洗廢水管路，用于廢水的排放；所述反沖洗廢水管路上設有反沖洗廢水閥。
10.根據權利要求9所述的污水深度處理系統，其特征在于，所述濾池配置有進水在線硝酸鹽氮儀和濾池液位計；所述清水池配置有出水在線硝酸鹽氮儀和清水池液位計；所述污水深度處理系統還包括控制單元，所述控制單元用于與所述進水閥、所述出水調節閥、所述反沖洗水閥、所述反沖洗氣體閥、所述反沖洗廢水閥、所述濾池液位計、所述清水池液位計以及所述出水壓力傳感器電性連接，用于控制所述進水閥、所述出水調節閥、所述反沖洗水閥、所述反沖洗氣體閥以及所述反沖洗廢水閥的開閉。
發明內容
本申請?zhí)峁┝艘环N污水深度處理系統，在保證成本的前提下，其能夠解決自養反硝化工藝的出水懸浮物超標的問題。
為實現上述目的，本申請?zhí)峁┝艘韵录夹g(shù)方案：
本申請?zhí)峁┝艘环N污水深度處理系統，應用自養反硝化工藝，包括濾池，所述濾池內設有自養反硝化層以及懸浮物過濾層，所述自養反硝化層較所述懸浮物過濾層處于上游；所述自養反硝化層用于實現自養脫氮功能；所述懸浮物過濾層用于去除懸浮物，所述懸浮物包括由所述自養反硝化層產生的副產物以及微生物。
上述方案中，濾池為自養反硝化濾池，具有反硝化脫氮功能，其起具有反硝化脫氮功能的部位為自養反硝化層。濾池通過設置懸浮物過濾層，以過濾自養反硝化層未能過濾的懸浮物，以及自養反硝化層因反應產生的副產物難溶鹽類和脫落的微生物，進而保證污水深度處理系統的懸浮物濃度不超標。同時，本方案中，濾池集成了用于反硝化脫氮反應的自養反硝化層以及用于過濾的懸浮物過濾層，較額外在濾池下游布設過濾池的方案而言，能夠有效地降低占地、投資以及運行成本，降低污水處理的運行復雜程度。
根據一種優選實施方式，所述自養反硝化層包括自養反硝化濾料，所述自養反硝化濾料以單質硫?yàn)榛|(zhì)。
根據一種優選實施方式，所述自養反硝化濾料的填裝厚度為x1，滿足1.5m≤x1≤2.5m；所述自養反硝化濾料粒徑為D1，滿足3mm≤D1≤8mm。
根據一種優選實施方式，所述懸浮物過濾層包括細砂濾料；所述細砂濾料的填裝厚度為x2，滿足0.5m≤x2≤1m；所述細砂濾料的粒徑為D2，滿足0.55mm≤D2≤2mm。

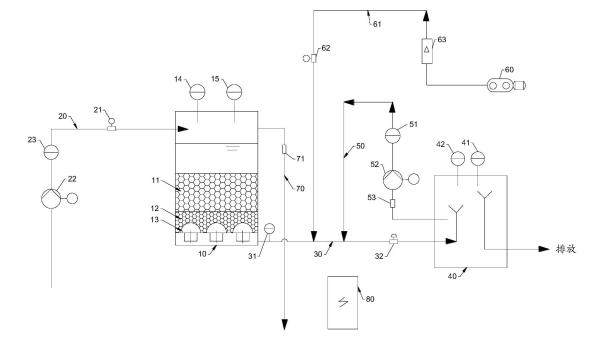

根據一種優選實施方式，所述濾池沿污水的流向依次設置超高區、自由水頭區、自養反硝化濾料區、細砂濾料區、氣水分布系統、濾池集水區組成；所述濾池還包括出水口和進水口，所述出水口與所述濾池集水區連通，所述進水口與所述超高區連通。
根據一種優選實施方式，所述污水深度處理系統還包括進水管路以及清水池；所述進水管路連通所述進水口，用于向所述濾池輸送污水，所述進水管路設置有進水閥；所述清水池通過出水管路與所述出水口連通，所述污水經所述濾池處理后進入所述清水池。
根據一種優選實施方式，所述污水深度處理系統還包括反沖洗水系統，設于所述濾池和所述清水池之間，用于從所述清水池取水以對所述濾池進行反沖洗操作；所述出水管路上設有出水壓力傳感器和出水調節閥；所述反沖洗水系統包括反沖洗水管路，以及設置于所述反沖洗水管路上的反沖洗水流量計、反沖洗水泵以及反沖洗水閥；所述反沖洗水管路的一端連通所述出水管路并位于所述出水壓力傳感器和所述出水調節閥之間，所述反沖洗水管路的另一端連通所述清水池。
根據一種優選實施方式，所述污水深度處理系統還包括反沖洗氣系統，設于所述濾池和所述清水池之間，用于對所述濾池進行反沖洗操作；所述反沖洗氣系統包括風機、反沖洗氣管路以及設置于所述反沖洗氣管路上的反沖洗氣體閥和反沖洗氣體流量計；所述反沖洗氣管路的一端連通所述出水管路并位于所述出水壓力傳感器和所述出水調節閥之間，所述反沖洗水管路的另一端連通所述風機。
根據一種優選實施方式，所述超高區設置有反沖洗廢水管路，用于廢水的排放；所述反沖洗廢水管路上設有反沖洗廢水閥。
根據一種優選實施方式，所述濾池配置有進水在線硝酸鹽氮儀和濾池液位計；所述清水池配置有出水在線硝酸鹽氮儀和清水池液位計；所述污水深度處理系統還包括控制單元，所述控制單元用于與所述進水閥、所述出水調節閥、所述反沖洗水閥、所述反沖洗氣體閥、所述反沖洗廢水閥、所述濾池液位計、所述清水池液位計以及所述出水壓力傳感器電性連接，用于控制所述進水閥、所述出水調節閥、所述反沖洗水閥、所述反沖洗氣體閥以及所述反沖洗廢水閥的開閉。
上述方案中，控制單元通過程序控制過濾系統(濾池)、反沖洗系統(反沖洗水系統和反沖洗氣系統)，實現整個污水深度處理系統的自動運行。
（發明人：景香順;李凌云;關春雨;薛曉飛;劉思沂;胡為征）
