公布日：2022.06.17

申請日：2022.03.23

分類號：E02D15/04(2006.01)I;E02D29/12(2006.01)I;E02D37/00(2006.01)I;E03F5/02(2006.01)I

摘要

本發明涉及檢查井修復領域，尤其是涉及一種污水檢修井復合式噴涂修復裝置及修復方法，其包括移動支架，移動支架上設有用于刮除檢查井內壁受損殘渣的刮除件，移動移動支架上設有用于向檢查井內壁噴涂混凝土的噴灑機構，移動架上設有驅動噴灑機構上下移動的移動組件。本申請具有減小了工人下井進行人工噴涂的可能性，提高了工作效率的效果。

權利要求書

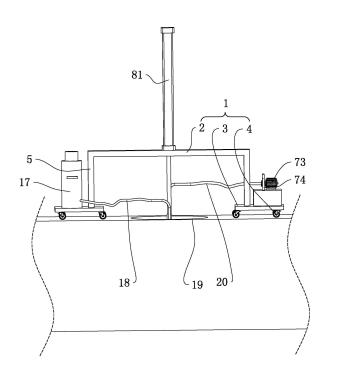

1.一種污水檢修井復合式噴涂修復裝置，包括移動支架(1)，其特征在于：所述移動支架(1)上設有用于刮除檢查井(19)內壁受損殘渣的刮除件(6)，所述移動移動支架(1)上設有用于向檢查井(19)內壁噴涂混凝土的噴灑機構(7)，所述移動支架(1)上設有驅動噴灑機構(7)上下移動的移動組件(8)。

2.根據權利要求1所述的一種污水檢修井復合式噴涂修復裝置，其特征在于：所述噴灑機構(7)包括存儲筒(71)、第一管(72)、第一泵(73)、連接管(74)、用于存放混凝土的混凝土箱(75)、驅動存儲筒(71)轉動的轉動組件(76)，所述存儲筒(71)的側壁上連通有多個所述第一管(72)，所述存儲筒(71)的開口設有遮擋蓋(9)，所述第一泵(73)設置在所述混凝土箱(75)上，所述第一泵(73)的進料端通過連接管(74)與所述混凝土箱(75)內連通，所述第一泵(73)的出料端通過連接軟管(20)與所述存儲筒(71)連通，所述遮擋蓋(9)上開設有進料通孔(12)，所述進料通孔(12)內設有轉動支撐軸承(13)，所述連接軟管(20)遠離所述第一泵(73)的一端連通有第二管(14)，所述第二管(14)的一端設置在所述轉動支撐軸承(13)內并與之連接。

3.根據權利要求2所述的一種污水檢修井復合式噴涂修復裝置，其特征在于：所述第一管(72)為伸縮管，所述第一管(72)包括第一加長管(721)和第二加長管(722)，所述第一加長管(721)的一端與所述存儲筒(71)連通，另一端滑動連接所述第二加長管(722)，所述第二加長管(722)與所述第一加長管(721)之間設有鎖緊組件(15)。

4.根據權利要求3所述的一種污水檢修井復合式噴涂修復裝置，其特征在于：所述鎖緊組件(15)包括電動推桿(151)、第一推桿(152)和連接板(153)，所述電動推桿(151)水平設置在所述存儲筒(71)的外側壁上，所述電動推桿(151)的推桿連接所述第一推桿(152)，所述第一推桿(152)的一端連接所述連接板(153)，所述連接板(153)與所述第一推桿(152)相互垂直設置，所述連接板(153)遠離所述第一推桿(152)的一端與所述第二加長管(722)連接。

5.根據權利要求4所述的一種污水檢修井復合式噴涂修復裝置，其特征在于：所述刮除件(6)包括刮板(61)，所述刮板(61)呈中空設置，所述刮板(61)的一端與所述第二加長管(722)連通，所述刮板(61)背向所述第二加長管(722)的一側向沿著遠離所述第二加長管(722)的方向朝向下傾斜設置，所述刮板(61)傾斜的側上開設有多個出料孔(16)，所述出料孔(16)為通孔且與所述刮板(61)內部連通，所述刮板(61)與檢查井(19)內壁接觸。

6.根據權利要求5所述的一種污水檢修井復合式噴涂修復裝置，其特征在于：所述移動組件(8)包括液壓缸(81)和推動桿(82)，所述液壓缸(81)豎直設置在移動支架(1)上，所述液壓缸(81)的活塞桿豎直固定連接所述推動桿(82)，所述推動桿(82)的一端連接所述第二管(14)。

7.根據權利要求6所述的一種污水檢修井復合式噴涂修復裝置，其特征在于：所述移動支架(1)上設有吸塵器(17)，所述吸塵器(17)上連通有吸塵軟管(18)，所述吸塵軟管(18)的一端與所述第二管(14)連通，所述遮擋蓋(9)上設有清理口(10)，所述清理口(10)設有密封板(11)。

8.一種使用如權利要求7所述的一種污水檢修井復合式噴涂修復裝置的修復方法，其特征在于：包括如下步驟：S1、推動所述移動支架(1)，使所述液壓缸(81)位于檢查井(19)的豎直中心線上；S2、先啟動所述液壓缸(81)，使所述液壓缸(81)下降至檢查井(19)底內，然后關閉所述液壓缸(81)；S3、啟動所述電動推桿(151)，所述電動推桿(151)的推桿帶動所述第一推桿(152)移動，所述第一推桿(152)帶動所述連接板(153)移動，所述連接板(153)帶動所述第二加長管(722)移動，使所述刮板(61)抵觸所述檢查井(19)側壁；S4、再次啟動所述液壓缸(81)，同時啟動所述吸塵器(17)和所述轉動組件(76)，所述液壓缸(81)的活塞桿帶動所述推動桿(82)向上移動，所述推動桿(82)帶動所述存儲筒(71)向上移動，進而帶動所述刮板(61)向上移動，所述刮板(61)將檢查井(19)內壁上殘渣刮落，同時，所述轉動組件(76)帶動所述存儲筒(71)轉動，使所述刮板(61)轉動，刮落的殘渣落在所述刮板(61)的斜面上，同時所述吸塵器(17)通過所述吸塵軟管(18)將殘渣吸入所述存儲筒(71)內，再由所述第二管(14)移動至所述吸塵器(17)內；S5、當所述液壓缸(81)帶動所述刮板(61)移出檢查井(19)時，關閉所述吸塵器(17)，關閉所述液壓缸(81)和所述轉動組件(76)，打開所述密封板(11)，對所述存儲筒(71)內的殘渣進行清理，清理完成后，關閉所述密封板(11)；S6、再次所述啟動液壓缸(81)，將所述刮板(61)移動至檢查井(19)內，啟動所述電動推桿(151)，所述電動推桿(151)帶動所述第二加長管(722)收縮，然后關閉所述電動推桿(151)，之后啟動所述第一泵(73)和所述轉動組件(76)，所述第一泵(73)將所述混凝土箱(75)內的混凝土抽取出，并且移動至所述存儲筒(71)內；S7、啟動所述轉動組件(76)，并且啟動所述液壓缸(81)，所述轉動組件(76)使所述存儲筒(71)內的混泥土甩出并且通過刮板(61)上的所述出料孔(16)噴灑在檢查井(19)的側壁上，同時所述液壓缸(81)帶動所述存儲筒(71)向下移動；S8、使所述液壓缸(81)向上移動，并且移出檢查井(19)，關閉所述液壓缸(81)、所述轉動組件(76)、所述第一泵(73)。

發明內容

為了提高施工效率，本申請?zhí)峁┮环N污水檢修井復合式噴涂修復裝置。

第一方面，本申請?zhí)峁┑囊环N污水檢修井復合式噴涂修復裝置采用如下的技術方案：一種污水檢修井復合式噴涂修復裝置，包括移動支架，所述移動支架上設有用于刮除檢查井內壁受損殘渣的刮除件，所述移動移動支架上設有用于向檢查井內壁噴涂混凝土的噴灑機構，所述移動支架上設有驅動噴灑機構上下移動的移動組件。

通過采用上述技術方案，使用時，操作者推動移動支架，操作者先通過刮除件將檢查井側壁的殘渣去除，之后，通過移動組件將噴灑機構移動至檢查井內，啟動噴灑機構，噴灑機構向檢查井的內壁上噴灑混凝土，同時，移動組件使噴灑機構上下移動，因此，減小了工人下井進行人工噴涂的可能性，提高了工作效率。

可選的，所述噴灑機構包括存儲筒、第一管、第一泵、連接管、用于存放混凝土的混凝土箱、驅動存儲筒轉動的轉動組件，所述存儲筒的側壁上連通有多個所述第一管，所述存儲筒的開口設有遮擋蓋，所述第一泵設置在所述混凝土箱上，所述第一泵的進料端通過連接管與所述混凝土箱內連通，所述第一泵的出料端通過連接管軟與所述存儲筒連通，所述遮擋蓋上開設有進料通孔，所述進料通孔內設有轉動支撐軸承，所述連接軟管遠離所述第一泵的一端連通有第二管，所述第二管的一端設置在所述轉動支撐軸承內并與之連接。

通過采用上述技術方案，使用時，操作者啟動第一泵，第一泵將混凝土箱內的混凝土抽取出，并輸送至存儲筒內，再通過第一管噴灑至檢查井內壁上，并且，操作者啟動轉動組件，轉動組件帶動存儲筒轉動，進而使多個第一管轉動，轉動的離心力使混凝土更容易噴灑在檢查井的側壁上，同時多個第一管同時轉動，能夠使混凝土更加均勻的噴灑在檢查井的側壁上。

可選的，所述第一管為伸縮管，所述第一管包括第一加長管和第二加長管，所述第一加長管的一端與所述存儲筒連通，另一端滑動連接所述第二加長管，所述第二加長管與所述第一加長管之間設有鎖緊組件。

通過采用上述技術方案，使用時，操作者滑動第二加長管，使第二加長管與第一加長管滑動配合，進而對第一管的整體長度進行了調整，再通過鎖緊組件將第一加長管和第二加長管鎖緊，減小發生滑動的可能性，增大了適用范圍，并且，第一管的長度增加后，能夠有利于實現混凝土從第二加長管內噴出時的軌跡為直線，使混凝土更容易噴灑到檢查井的側壁上。

可選的，所述鎖緊組件包括電動推桿、第一推桿和連接板，所述電動推桿水平設置在所述存儲筒的外側壁上，所述電動推桿的推桿連接所述第一推桿，所述第一推桿的一端連接所述連接板，所述連接板與所述第一推桿相互垂直設置，所述連接板遠離所述第一推桿的一端與所述第二加長管連接。

通過采用上述技術方案，使用時，操作者啟動電動推桿，電動推桿的推桿推動第一推桿，第一推桿推動連接板，連接板帶動第二加長管進行移動，進而對第一管的長度實現了調節，調節完成后，操作者關閉電動推桿，電動推桿的自鎖實現了對第一加長管和第二加長管的鎖緊。

可選的，所述刮除件包括刮板，所述刮板呈中空設置，所述刮板的一端與所述第二加長管連通，所述刮板背向所述第二加長管的一側向沿著遠離所述第二加長管的方向朝向下傾斜設置，所述刮板傾斜的側上開設有多個出料孔，所述出料孔為通孔且與所述刮板內部連通，所述刮板與檢查井內壁接觸。

通過采用上述技術方案，使用時，操作者通過轉動組件帶動存儲筒轉動，進而使第一管轉動，進而多個刮板同時轉動，操作者將轉動的刮板向上移動的同時，刮板與檢查井的側壁接觸，將檢查井側壁的殘渣刮除，使檢查井的側壁更加平整，同時刮落的殘渣直接掉落在刮板傾斜的斜面和檢查井的側壁之間形成的夾角空間內，方便將殘渣從檢查井內取出。

可選的，所述移動組件包括液壓缸和推動桿，所述液壓缸豎直設置在移動支架上，所述液壓缸的活塞桿豎直固定連接所述推動桿，所述推動桿的一端連接所述第二管。

通過采用上述技術方案，使用時，操作者啟動液壓缸，液壓缸的活塞桿帶動推動桿上下移動，推動桿帶動第二管移動，進而帶動刮板上下移動，操作方便。

可選的，所述移動支架上設有吸塵器，所述吸塵器上連通有吸塵軟管，所述吸塵軟管的一端與所述第二管連通，所述遮擋蓋上設有清理口，所述清理口設有密封板。

通過采用上述技術方案，使用時，操作者啟動吸塵器，吸塵器將存儲筒內的空氣抽出，并逐漸將第一加長管和第二加長管內的空氣抽出，使存儲筒、第一加長管和第二加長管內形成負壓，刮除的殘渣被吸入存儲筒內，進而使堆積在刮板傾斜的斜面和檢查井的側壁之間形成的夾角空間內殘渣及時被清除，減小了殘渣從刮板上掉落的可能性，并且，操作者可以打開密封板，對存儲筒內多余的殘渣進行清理，操作方便。

第二方面，本申請?zhí)峁┝艘环N使用上述檢查井修復用結構的修復方法，采用如下的技術方案：一種污水檢修井復合式噴涂修復裝置的修復方法，包括如下步驟：S1、推動所述移動支架，使所述液壓缸位于檢查井的豎直中心線上；S2、先啟動所述液壓缸，使所述液壓缸下降至檢查井底內，然后關閉所述液壓缸；S3、啟動所述電動推桿，所述電動推桿的推桿帶動第一推桿移動，所述第一推桿帶動所述連接板移動，所述連接板帶動所述第二加長管移動，使所述刮板抵觸檢查井側壁；S4、再次啟動所述液壓缸，同時啟動所述吸塵器和所述轉動組件，所述液壓缸的活塞桿帶動所述推動桿向上移動，所述推動桿帶動所述存儲筒向上移動，進而帶動所述刮板向上移動，所述刮板將檢查井內壁上殘渣刮落，同時，所述轉動組件帶動所述存儲筒轉動，使所述刮板轉動，刮落的殘渣落在所述刮板的斜面上，同時所述吸塵器通過所述吸塵軟管將殘渣吸入所述存儲筒內，再由所述第二管移動至所述吸塵器內；S5、當所述液壓缸帶動所述刮板移出檢查井時，關閉所述吸塵器，關閉所述液壓缸和所述轉動組件，打開所述密封板，對所述存儲筒內的殘渣進行清理，清理完成后，關閉所述密封板；S6、再次所述啟動液壓缸，將所述刮板移動至檢查井內，啟動所述電動推桿，所述電動推桿帶動所述第二加長管收縮，然后關閉所述電動推桿，之后啟動所述第一泵和所述轉動組件，所述第一泵將所述混泥土箱內的混凝土抽取出，并且移動至所述存儲筒內；S7、啟動所述轉動組件，并且啟動所述液壓缸，所述轉動組件使所述存儲筒內的混泥土甩出并且通過刮板上的所述出料孔噴灑在檢查井的側壁上，同時所述液壓缸帶動存儲筒向下移動；S8、使所述液壓缸向上移動，并且移出檢查井，關閉所述液壓缸、所述轉動組件、所述第一泵。

通過采用上述技術方案，使用時，操作者先啟動液壓缸，使存儲筒移動至檢查井底部，之后，啟動電動推桿，電動推桿帶動第二加長管移動，進而使刮板與檢查井側壁接觸，之后，操作者啟動吸塵器、轉動組件和液壓缸，刮板向上移動的同時，將檢查井側壁上的殘渣刮除，并且吸塵器將刮除的殘渣清理出，進而起到了將檢查井內壁上的殘渣去除的作用，操作者通過電動推桿調節刮板與檢查井側壁的距離，之后，操作者再啟動第一泵，將混凝土箱內的混凝土抽取出并移動至存儲筒內，使液壓缸帶動存儲筒上下移動，混凝土從刮板上的出料孔噴灑在檢查井內壁上，起到了對檢查井修復的作用，減小了工人下井進行人工噴涂的可能性，提高了工作效率。

綜上所述，本申請包括以下至少一種有益技術效果：

1.本申請通過設置刮除件、噴灑機構和驅動噴灑機構上下移動的移動組件，使用時，操作者推動移動支架，操作者先通過刮除件將檢查井側壁的殘渣去除，之后，通過移動組件將噴灑機構移動至檢查井內，啟動噴灑機構，噴灑機構向檢查井的內壁上噴灑混凝土，同時，移動組件使噴灑機構上下移動，因此，因此，減小了工人下井進行人工噴涂的可能性，提高了工作效率；

2.本申請通過設置存儲筒、第一管、第一泵、連接管、用于存放混凝土的混凝土箱、轉動支撐軸承、驅動存儲筒轉動的轉動組件，使用時，操作者啟動第一泵，第一泵將混凝土箱內的混凝土抽取出，并輸送至存儲筒內，再通過第一管噴灑至檢查井內壁上，并且，操作者啟動轉動組件，轉動組件帶動存儲筒轉動，進而使多個第一管轉動，轉動的離心力使混凝土更容易噴灑在檢查井的側壁上，同時多個第一管同時轉動，能夠使混凝土更加均勻的噴灑在檢查井的側壁上。

（發明人：楊健君;黃凌波;楊�。�
