公布日：2022.08.16
申請日：2022.02.17
分類號：C02F9/14(2006.01)I;C02F11/12(2019.01)I;C02F11/121(2019.01)I;C01D3/04(2006.01)I;C01D3/06(2006.01)I;C01D3/14(2006.01)I;
C01D5/16(2006.01)I;C02F101/10(2006.01)N;C02F101/12(2006.01)N;C02F101/18(2006.01)N;C02F103/34(2006.01)N
摘要
本申請公開了一種焦化廢水零排放處理工藝，包括生化處理，深度處理及分鹽結晶，其中，深度處理包括廢水預處理，反滲透濃縮以及污泥脫水。廢水預處理包括預處理加藥，高效澄清，多介質過濾，超濾，樹脂軟化，二氧化碳脫除以及有機物脫除，有機物脫除包括有吸附罐內吸附、吸附罐外脫附以及洗脫廢液濕式氧化。本申請的技術方案針對焦化工廠的廢水進行零排放處理，根據廢水組成特點進行針對性處理，結合生化處理、深度處理及分鹽結晶實現了酚氰廢水的零排放。
權利要求書
1.一種焦化廢水零排放處理工藝，其特征在于，包括生化處理，深度處理及分鹽結晶，焦化廢水生化處理出水進行深度處理至達到零排效果，達標回用水作為循環水系統補充水；其中，深度處理包括廢水預處理，反滲透濃縮以及污泥脫水，其中，廢水預處理包括預處理加藥，高效澄清，多介質過濾，超濾，樹脂軟化，二氧化碳脫除以及有機物脫除，有機物脫除包括吸附罐內吸附、吸附罐外脫附以及洗脫廢液濕式氧化；生化處理中，蒸氨廢水先進入除油池除油，無壓污水先進入格柵及污水提升井，消防事故水與除油后的廢水及格柵過濾后的廢水均進入調節池，調節池內的廢水經氣浮裝置去除浮渣，經兩級A/O工藝后進入三沉池，再經混凝反應、混凝沉淀后進入集水池，產生的污泥進行污泥濃縮和污泥脫水處理，生化出水總氮≤20mg/L；吸附罐外脫附包括：酸清洗一，鹽堿+有機清洗液清洗，鹽堿清洗以及酸清洗二，酸清洗一為：采用(2-8)wt％的鹽酸1.5-3BV，溫度為52-58℃，分二步清洗，每步一半用量，第一步要浸泡，浸泡時間不少于1小時，浸泡過程中用壓縮空氣攪拌，然后用去離子水沖洗；鹽堿+有機清洗液清洗為：(2-5)wt％NaOH+(8-12)wt％NaCl+(20-30)wt％有機清洗液0.5BV，溫度為52-58℃，浸泡2小時，然后用去離子水沖洗；鹽堿清洗為：(2-5)wt％NaOH+(8-12)wt％NaCl溶液2-4BV，溫度為52-58℃，分三步清洗，前兩步六分之一的用量，第一步中浸泡時間不少于2小時，然后用去離子水沖洗，排干；第二步中浸泡時間不少于2小時，浸泡過程中用壓縮空氣攪拌，浸泡結束后，用去離子水沖洗，排干；第三步三分之二的用量，然后用去離子水沖洗；酸清洗二為：(2-3)wt％的鹽酸0.5-1.5BV，常溫，最后用去離子水沖洗；有機清洗液為有機酸、有機醇或其組合；分鹽結晶包括濃水脫色及COD去除，分鹽濃縮，其中分鹽采用納濾膜分離出氯化鈉和硫酸鈉，氯化鈉納濾過程進行兩次納濾分鹽；硫酸鈉納濾濃水經冷凍結晶后的母液經濕式氧化處理、軟化處理后與生化出水混合再次進行分鹽結晶。
2.根據權利要求1所述的工藝，其特征在于，有機酸包括醋酸、草酸以及檸檬酸中的一種或多種，有機醇包括甲醇、異丙醇或其組合。
3.根據權利要求1所述的工藝，其特征在于，濕式氧化工藝為：將洗脫廢液用硫酸將pH調整至2-4，按2-5％的濃度加入雙氧水，混合均勻；將反應塔用蒸汽加溫至145-150℃后，將配制好的原液送入反應塔，原液在反應塔內的有效停留時間為1.5-2h。
發明內容
針對現有技術的不足，本發明提供一種酚氰廢水零排放處理工藝。
零排放采用分鹽工藝，生產精鹽滿足氯化鈉含量指標達到T/CCT002-2019《煤化工副產工業氯化鈉》標準中的工業干鹽一級品指標要求，其它指標不低于合格品要求。硫酸鈉含量指標達到T/CCT001-2019《煤化工副產工業硫酸鈉》標準中的A類一等品標準要求，其它指標不低于合格品要求。
為實現上述目的，本發明采用如下工藝：

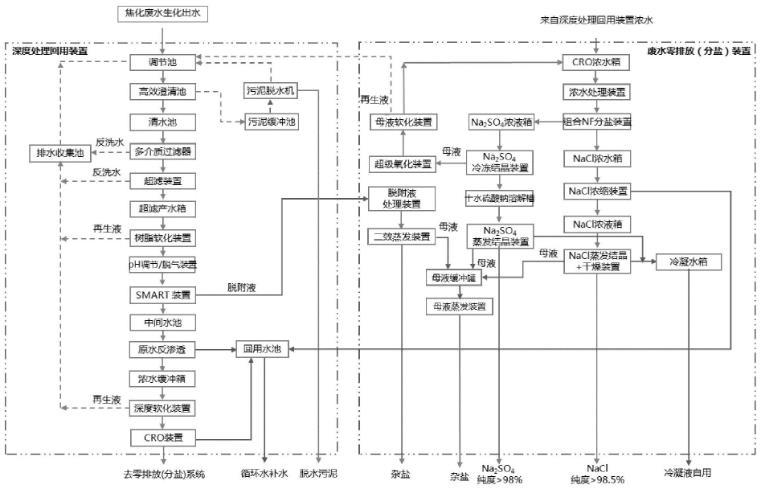

一種焦化廢水零排放處理工藝，包括生化處理，深度處理及分鹽結晶，其中，焦化廢水生化處理出水進行深度處理至達到零排效果，達標回用水作為循環水系統補充水；深度處理包括廢水預處理，反滲透濃縮以及污泥脫水，其中，廢水預處理包括預處理加藥，高效澄清，多介質過濾，超濾，樹脂軟化，二氧化碳脫除以及有機物脫除，有機物脫除包括吸附罐內吸附、吸附罐外脫附以及洗脫廢液濕式氧化。
進一步地，蒸氨廢水先進入除油池除油，無壓污水先進入格柵及污水提升井，消防事故水與除油后的廢水及格柵過濾后的廢水均進入調節池，調節池內的廢水經氣浮裝置去除浮渣，經兩級A/O工藝后進入三沉池，再經混凝反應、混凝沉淀后進入集水池，產生的污泥進行污泥濃縮和污泥脫水處理，生化出水總氮≤20mg/L。其中，無壓污水包括生產生活化驗廢水、初期雨水等。
進一步地，吸附罐外脫附包括：酸清洗一，鹽堿+有機清洗液清洗，鹽堿清洗以及酸清洗二，酸清洗一為：采用(2-8)wt％的鹽酸1.5-3BV，溫度為52-58℃，分二步清洗，每步一半用量，第一步要浸泡，浸泡時間不少于1小時，浸泡過程中用壓縮空氣攪拌，然后用去離子水沖洗；
鹽堿+有機清洗液清洗為：(2-5)wt％NaOH+(8-12)wt％NaCl+(20-30)wt％有機溶劑0.5BV，溫度為52-58℃，浸泡2小時，然后用去離子水沖洗。
可選地，有機清洗液為有機酸、有機醇或其組合；有機酸例如醋酸、草酸以及檸檬酸，有機醇例如甲醇、異丙醇等，可采用單一溶劑或其組合。
鹽堿清洗為：(2-5)wt％NaOH+(8-12)wt％NaCl溶液2-4BV，溫度為52-58℃，分三步清洗，前兩步六分之一的用量，第一步中浸泡時間不少于2小時，然后用去離子水沖洗，排干；第二步中浸泡時間不少于2小時，浸泡過程中用壓縮空氣攪拌，浸泡結束后，用去離子水沖洗，排干；第三步三分之二的用量，然后用去離子水沖洗。
酸清洗二為：(2-3)wt％的鹽酸0.5-1.5BV，常溫，最后用去離子水沖洗。
進一步地，濕式氧化工藝為：將洗脫廢液用硫酸將pH調整至2-4，按2-5％的濃度加入雙氧水，混合均勻；將反應塔用蒸汽加溫至145-150℃后，將配制好的原液送入反應塔，原液在反應塔內的有效停留時間為1.5-2h。
進一步地，分鹽結晶包括濃水脫色及COD去除，分鹽濃縮，其中分鹽采用納濾膜分離出氯化鈉和硫酸鈉，氯化鈉納濾過程進行兩次納濾分鹽；硫酸鈉納濾濃水經冷凍結晶后的母液經濕式氧化處理、軟化處理后與生化出水混合再次進行分鹽結晶。
本發明與現有技術相比，優點在于：本申請的技術方案針對焦化工廠的廢水進行零排放處理，根據廢水組成特點進行針對性處理，結合生化處理、深度處理及分鹽結晶實現了酚氰廢水的零排放。其中，將現有技術中的樹脂罐內吸附和脫附的過程改進為“體內吸附+體外脫附”的過程，顯著改善了污染樹脂的脫附效果，對于分鹽結晶過程產生的母液進行濕式氧化及軟化處理，使?jié)饪s后的母液再次滿足分鹽結晶的條件，解決了母液難以處理的問題。對脫附廢液及濃縮母液采用濕式催化氧化的工藝進行處理，脫附廢液中的有機物去除率達到80％以及50％以上，最高可達92％，可實現有機物的高效去除，為工業廢水的零排放提供了有力保障。
（發明人：倪�。�
