公布日：2022.08.19
申請日：2022.06.06
分類號：C02F9/14(2006.01)I;C02F101/16(2006.01)N;C02F101/00(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種畜禽養殖廢水微藻資源化利用系統，它包括蒸發屏組、水槽池、泵送裝置、負壓分餾器和微藻養殖系統，泵送裝置包括噴淋泵和噴淋管，水槽池上端腔室內設置有濾料層，濾料層下方的腔室分成彼此相通的曝氣池、中沉池和轉換池，曝氣池內設置有與曝氣泵相連的曝氣管，曝氣管上間隔設置有曝氣頭，中沉池內添加有菌包，微藻養殖系統包括養藻跑道，噴淋管一端與轉換池下端相連通，轉換池下端通過輸液管與養藻跑道相連，養藻跑道兩端設有光合反應器，轉換池上端與負壓分餾器相連，噴淋頭將養殖廢水循環噴灑在蒸發屏組內的風屏上，菌藻在風屏上形成了生物膜，養殖廢水滴落在風屏下方濾料后進入水槽池，養殖廢水轉換成藻類生長培養液。
權利要求書

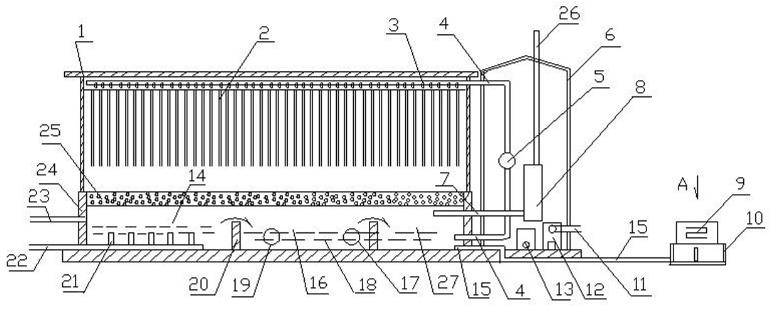

1.一種畜禽養殖廢水微藻資源化利用系統，其特征是：它包括蒸發屏組（1）、水槽池（24）、泵送裝置、負壓分餾器(8)和微藻養殖系統，所述泵送裝置包括噴淋泵(5)和與噴淋泵相連的噴淋管(4)；所述蒸發屏組下端固定在水槽池上，水槽池上端腔室內設置有濾料層(25)，所述濾料層下方的腔室用墻體(20)分成彼此相通的曝氣池(14)、中沉池(16)和轉換池(27)，所述曝氣池內設置有與曝氣泵(13)相連的曝氣管(22)，曝氣管上間隔設置有曝氣頭(21)；所述中沉池內添加有旱獺埃希氏菌包(19)和魏德曼尼芽孢桿菌包(17)，曝氣池通過補水管(11)和補水泵(12)與養殖廢水池相連，所述噴淋管一端與轉換池下端相連通，噴淋管另一端間隔設置有噴淋頭(3)并伸入到蒸發屏組上端內，微藻養殖系統包括養藻跑道(10)和設置在養藻跑道兩端的光合反應器(9)；轉換池下端通過輸液管(15)與微藻養殖系統的養藻跑道(10)相連,轉換池上端與負壓分餾器(8)相連，噴淋頭將養殖廢水循環噴灑在蒸發屏組內的風屏（2）上，經引入與馴化在風屏上形成了菌藻生物膜，養殖廢水(18)流經生物膜時被菌藻共生體系生化深度處理，深度處理后的養殖廢水滴落在風屏下方的濾料后進入水槽池，經過循環處理后獲得的深度處理養殖廢水轉換成能用于微藻生長的培養液。
2.根據權利要求1所述的一種畜禽養殖廢水微藻資源化利用系統，其特征是：所述蒸發屏組（1）在20-45℃，100-105kPa，pH為6-8的范圍內運行。
發明內容
針對畜禽養殖廢水在進行干濕（固液）分離并經過厭氧發酵后，無法直接成為藻類生長培養液的問題，本發明提出了利用菌藻共生生態體系，將厭氧過后無法直接培育的養殖廢水深度處理轉化成有利于藻類生長的天然培養液，之后結合微藻養殖系統實現深度處理的畜禽養殖廢水中的營養物質轉化成微藻產品，將原來需消耗資源解決的廢棄物（養殖廢水）轉換成優質的微藻培養液，實現變廢為寶，最后利用微藻養殖系統使用培養液培育微藻，在最大程度上實現資源化和高值化利用。
本發明所述一種畜禽養殖廢水微藻資源化利用系統，它包括蒸發屏組、水槽池、泵送裝置、負壓分餾器和微藻養殖系統，所述泵送裝置包括噴淋泵和與噴淋泵相連的噴淋管；所述蒸發屏組下端固定在水槽池上，水槽池上端腔室內設置有濾料層，所述濾料層下方的腔室用墻體分成彼此相通的曝氣池、中沉池和轉換池，所述曝氣池內設置有與曝氣泵相連的曝氣管，曝氣管上間隔設置有曝氣頭；所述中沉池內添加有旱獺埃希氏菌包和魏德曼尼芽孢桿菌包，曝氣池通過補水管和補水泵與養殖廢水池相連，所述噴淋管一端與轉換池下端相連通，噴淋管另一端間隔設置有噴淋頭并伸入到蒸發屏組上端內，微藻養殖系統包括養藻跑道和設置在養藻跑道兩端的光合反應器；轉換池下端通過輸液管與微藻養殖系統的養藻跑道相連,轉換池上端與負壓分餾器相連，噴淋頭將養殖廢水循環噴灑在蒸發屏組內的風屏上，經引入與馴化在風屏上形成了菌藻生物膜，養殖廢水流經生物膜時被菌藻共生體系生化深度處理，深度處理后的養殖廢水滴落在風屏下方的濾料后進入水槽池，經過循環處理后獲得的深度處理養殖廢水轉換成能用于微藻生長的培養液。
本發明所述養殖廢水經過蒸發屏組內菌藻共生體系多次生化處理，在生化處理完后養殖廢水可轉換成為藻類生長的培養液，其培養液中的氮以硝態氮形態為主，有機物分子更小，氧化還原點位低，水體通透，無明顯懸浮物，更有利于藻類吸收水中所需物質。
所述旱獺埃希氏菌包（202010497750X）和魏德曼尼芽孢桿菌包（2020104989117）是申請人之前的獲得的裝菌發明專利的名稱，就跟買的調料包一樣，只是在初次使用時往中沉池里投入菌包，投入里面的菌包一旦釋放進腔體池子里，污水會帶著菌循環經過各個位置，到時候曝氣池，濾料層，風屏上，轉換池等都會有菌的存在，他不會只存在特殊的池子里。
本發明所述供藻類生長培養液中含有充分的C、N、P元素供藻類吸收生長，所述藻類生長培養液中C、N、P元素及金屬元素的含量指標是：總氮（TN）≥1500mg/L、總磷（TP）≥300mg/L、BOD≤1320mg/L、鉀≥275mg/L、鈉≥900mg/L、鎂≥200mg/L、鈣含量≥50mg/L、鐵含量600-1000mg/L、鋅含量≥8mg/L、pH6-8。
所述TN中主要包括NO3-、NO2-、NH4+。其中以NO3-形式存在的氮素成為硝態氮，利用其中的碳源、氮源和磷。碳源包括風屏系統轉化而來的低分子有機物和碳酸根、碳酸氫根等無機碳源，氮源包括氨氮和硝態氮（風屏系統轉化），磷就是磷酸根。整個過程主要是將大分子等穩定化學物質轉化分解成更易被藻類吸收的小分子，無明顯懸浮物為TSS2.28g/L。
本發明所述養殖廢水經過厭氧池充分厭氧反應過后進入風屏系統內置的曝氣池，經過曝氣過程的好氧反應后進入中沉池，中沉池內的養殖廢水進入轉換池后，一路通過泵送裝置將養殖廢水均勻噴灑在風屏上，菌藻在風屏上形成了生物膜，養殖廢水流經生物膜時被菌藻共生體系生化處理，然后滴落在風屏下方濾料層上；同時轉換池內的養殖廢水另一路通過輸液管進入養藻跑道內，將轉換好的培養液送入養殖跑道和光合反應器進行藻類培育。
本發明在風屏系統中的水池內投入旱獺埃希氏菌包和魏德曼尼芽孢桿菌包，并使風屏系統中的蒸發屏組在20-45℃，100-105kPa，pH為6-8的范圍內運行，經過一段時間的水循環后在風屏上會逐漸生長出菌藻共生的生物膜，養殖廢水經過處理即轉換成藻類生長培養液。
（發明人：朱云強;廖敏）
