公布日：2022.07.08

申請日：2021.05.24

分類號：C02F9/02(2006.01)I

摘要

本發明涉及污水處理設備技術領域，具體地說，涉及一種污水處理用耐腐蝕的一體式塑料管。其包括用于污水處理中過濾雜質的過濾裝置，過濾裝置安裝有用于觀察塑料管內部是否堵塞的觀察裝置；過濾裝置包括提供外部保護避免內部塑料管受損的外護套，外護套內安裝有用于污水處理耐腐蝕的內護管，內護管內安裝有用于進行過濾雜質的過濾體；觀察裝置包括用于密封防止泄露的密封體，密封體頂部連接有井筒，井筒頂部連接有井蓋。本發明主要提出一種耐腐蝕性好的同時不易發生沉積物堵塞的情況。

權利要求書

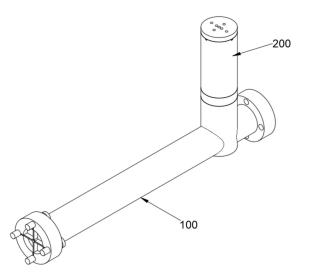

1.一種污水處理用耐腐蝕的一體式塑料管，其特征在于：包括用于污水處理中過濾雜質的過濾裝置(100)，所述過濾裝置(100)安裝有用于觀察塑料管內部是否堵塞的觀察裝置(200)；所述過濾裝置(100)包括提供外部保護避免內部塑料管受損的外護套(110)，所述外護套(110)包括外部體(111)，所述外部體(111)為圓柱體，所述外部體(111)的表面開設有貫穿兩側側面的外部通槽(112)，所述外部通槽(112)為圓形穿口，所述外部通槽(112)內安裝有用于污水處理耐腐蝕的內護管(120)，所述內護管(120)包括安裝與所述外部通槽(112)內的內部通管(121)，所述內部通管(121)的表面開設有貫穿其兩側側面的內部通槽(122)，所述內部通槽(122)為圓形穿口，所述內部通槽(122)的內壁涂有胺固化環氧樹脂和聚酰胺環氧樹脂，所述內部通槽(122)內安裝有用于進行過濾雜質的過濾體(130)，所述過濾體(130)包括安裝于所述內部通槽(122)內的一號連接桿(131)，所述一號連接桿(131)為圓柱體，所述一號連接桿(131)連接有一號過濾板(132)，所述一號過濾板(132)的表面開設有細小網口，所述一號連接桿(131)的內部設置有貫穿其表面的內通口(133)，所述內通口(133)為圓形穿口，所述內通口(133)內連接有二號連接桿(134)，所述二號連接桿(134)為圓柱體，所述二號連接桿(134)連接有礦石過濾體(135)、石英砂過濾體(136)，所述礦石過濾體(135)包括與所述二號連接桿(134)相連接的礦石過濾板(1351)，所述礦石過濾板(1351)內安裝有流通過濾網(1352)，所述流通過濾網(1352)為圓柱體結構，所述流通過濾網(1352)的表面開設有細小網口，所述流通過濾網(1352)連接有礦石過濾倉(1353)，所述礦石過濾倉(1353)內填充有礦石，所述礦石過濾倉(1353)的另一端連接有所述流通過濾網(1352)，所述礦石過濾板(1351)設置有貫穿其表面的連接槽(1354)，所述連接槽(1354)為圓形穿口，所述二號連接桿(134)穿過所述連接槽(1354)，所述石英砂過濾體(136)包括與所述二號連接桿(134)相連接的石英砂過濾板(1361)，所述石英砂過濾板(1361)內安裝有所述流通過濾網(1352)，所述流通過濾網(1352)連接有石英砂過濾倉(1362)，所述石英砂過濾倉(1362)內填充有石英砂，所述石英砂過濾倉(1362)的另一端連接有所述流通過濾網(1352)，所述石英砂過濾板(1361)設置有貫穿其表面的所述連接槽(1354)，所述石英砂過濾板(1361)的所述連接槽(1354)內連接有所述二號連接桿(134)，所述石英砂過濾板(1361)的另一端連接有三號連接桿(137)，所述三號連接桿(137)連接有吸附體(138)，所述吸附體(138)內填充有活性炭，所述外部體(111)的兩端設置有連接頭(113)，所述連接頭(113)為環狀凸起，所述外部體(111)的表面設置有井座(117)，所述井座(117)為圓柱體，所述井座(117)設置有底部觀察槽(118)，所述底部觀察槽(118)為圓柱結構凹槽，所述內部通管(121)設置有底部觀察口(123)，所述底部觀察口(123)與所述內部通槽(122)相連通，所述底部觀察槽(118)與所述底部觀察口(123)相連通；所述觀察裝置(200)包括用于密封防止泄露的密封體(210)，所述密封體(210)包括與所述井座(117)相連接的密封環(211)，所述密封環(211)為橡膠材質的環狀體，所述密封環(211)內設置有中部觀察槽(212)，所述中部觀察槽(212)為圓形穿口，所述中部觀察槽(212)底部與所述底部觀察槽(118)相連通，所述密封環(211)頂部連接有井筒(220)，所述井筒(220)包括與所述密封環(211)相連接的觀察筒(221)，所述觀察筒(221)為圓柱體，所述觀察筒(221)的表面開設有貫穿其表面的頂部觀察槽(222)，所述頂部觀察槽(222)為圓形穿口，所述頂部觀察槽(222)與所述中部觀察槽(212)相連通，所述觀察筒(221)的頂部連接有井蓋(230)，所述井蓋(230)包括與所述觀察筒(221)相連接的蓋體(231)，所述蓋體(231)的底部設置有井蓋內沿邊(234)，所述井蓋內沿邊(234)為圓柱體，所述井蓋內沿邊(234)與所述頂部觀察槽(222)插接配合。

2.根據權利要求1所述的污水處理用耐腐蝕的一體式塑料管，其特征在于：所述連接頭(113)的表面設置開設有貫穿其表面的連接穿口(114)，所述連接穿口(114)為圓形穿口，所述連接穿口(114)內螺紋連接有連接螺栓(116)，所述連接螺栓(116)的末端螺紋連接有另一個所述連接穿口(114)。

3.根據權利要求1所述的污水處理用耐腐蝕的一體式塑料管，其特征在于：所述一號連接桿(131)的表面設置有一號過濾卡接體(139)，所述一號過濾卡接體(139)為“十”字型結構體，所述連接頭(113)的內側相應設置有一號過濾卡接槽(115)，所述一號過濾卡接槽(115)方體結構凹槽，所述一號過濾卡接體(139)與所述一號過濾卡接槽(115)卡接配合。

4.根據權利要求3所述的污水處理用耐腐蝕的一體式塑料管，其特征在于：所述二號連接桿(134)的表面設置有二號過濾卡接體(1391)，所述二號過濾卡接體(1391)為“十”字型結構體，所述二號過濾卡接體(1391)連接有三號過濾卡接體(1392)，所述三號過濾卡接體(1392)為圓柱體，所述一號過濾卡接體(139)的表面相應設置有二號過濾卡接槽(1393)，所述二號過濾卡接槽(1393)為半圓柱體結構凹槽，所述三號過濾卡接體(1392)與所述二號過濾卡接槽(1393)卡接配合。

5.根據權利要求1所述的污水處理用耐腐蝕的一體式塑料管，其特征在于：所述吸附體(138)包括與所述三號連接桿(137)相連接的吸附環(1381)，所述吸附環(1381)為環狀體，所述吸附環(1381)的表面設置有吸附卡接槽(1382)，所述吸附卡接槽(1382)為半圓柱體結構凹槽，所述吸附卡接槽(1382)內安裝有吸附板(1383)，所述吸附板(1383)為內部填充有活性炭的圓柱體，所述吸附板(1383)的表面設置有細小網口，所述吸附板(1383)的側面設置有吸附卡接體(1384)，所述吸附卡接體(1384)為半圓柱體結構凸起，所述吸附卡接體(1384)與所述吸附卡接槽(1382)卡接配合。

6.根據權利要求1所述的污水處理用耐腐蝕的一體式塑料管，其特征在于：所述一號過濾板(132)、吸附體(138)的數量不少于三。

7.根據權利要求1所述的污水處理用耐腐蝕的一體式塑料管，其特征在于：所述觀察筒(221)的表面設置有貫穿其表面的頂部固定槽(223)，所述頂部固定槽(223)內插接安裝有觀察固定桿(224)，所述觀察固定桿(224)為圓柱體，所述密封環(211)的表面相應設置有中部固定槽(213)，所述中部固定槽(213)為圓形穿口，所述中部固定槽(213)與所述頂部固定槽(223)的尺寸相適配，所述觀察固定桿(224)與所述頂部固定槽(223)插接配合，所述井座(117)的表面設置有底部固定槽(119)，所述底部固定槽(119)為圓柱結構凹槽，所述底部固定槽(119)與所述中部固定槽(213)的尺寸相適配，所述觀察固定桿(224)的末端與所述底部固定槽(119)插接配合，所述觀察固定桿(224)的頂部設置有固定卡接體(225)，所述固定卡接體(225)為圓柱體，所述固定卡接體(225)與所述頂部固定槽(223)卡接配合。

8.根據權利要求1所述的污水處理用耐腐蝕的一體式塑料管，其特征在于：所述蓋體(231)的底部設置有井蓋插接體(232)，所述井蓋插接體(232)為部分環狀體凸起結構，所述觀察筒(221)的表面相應設置有井蓋插接槽(226)，所述井蓋插接槽(226)為部分環狀結構凹槽，所述井蓋插接體(232)與所述井蓋插接槽(226)插接配合。

9.根據權利要求1所述的污水處理用耐腐蝕的一體式塑料管，其特征在于：所述井蓋插接體(232)的兩側設置有井蓋卡接槽(233)，所述井蓋卡接槽(233)為半圓柱體結構凹槽，所述井蓋插接槽(226)內相應設置有井蓋卡接體(227)，所述井蓋卡接體(227)為圓柱體，所述井蓋卡接體(227)與所述井蓋卡接槽(233)卡接配合。10.根據權利要求1所述的污水處理用耐腐蝕的一體式塑料管，其特征在于：所述蓋體(231)的頂部開設有多個貫穿其表面的排水口(235)，所述排水口(235)為圓形穿口。

發明內容

本發明的目的在于提供一種污水處理用耐腐蝕的一體式塑料管，以解決上述背景技術中提出的問題。

為實現上述目的，本發明目的在于，提供了一種污水處理用耐腐蝕的一體式塑料管，包括用于污水處理中過濾雜質的過濾裝置，所述過濾裝置安裝有用于觀察塑料管內部是否堵塞的觀察裝置；

所述過濾裝置包括提供外部保護避免內部塑料管受損的外護套，所述外護套包括外部體，所述外部體為圓柱體，所述外部體的表面開設有貫穿兩側側面的外部通槽，所述外部通槽為圓形穿口，所述外部通槽內安裝有用于污水處理耐腐蝕的內護管，所述內護管包括安裝與所述外部通槽內的內部通管，所述內部通管的表面開設有貫穿其兩側側面的內部通槽，所述內部通槽為圓形穿口，所述內部通槽的內壁涂有胺固化環氧樹脂和聚酰胺環氧樹脂，所述內部通槽內安裝有用于進行過濾雜質的過濾體，所述過濾體包括安裝于所述內部通槽內的一號連接桿，所述一號連接桿為圓柱體，所述一號連接桿連接有一號過濾板，所述一號過濾板的表面開設有細小網口，所述一號連接桿的內部設置有貫穿其表面的內通口，所述內通口為圓形穿口，所述內通口內連接有二號連接桿，所述二號連接桿為圓柱體，所述二號連接桿連接有礦石過濾體、石英砂過濾體，所述礦石過濾體包括與所述二號連接桿相連接的礦石過濾板，所述礦石過濾板內安裝有流通過濾網，所述流通過濾網為圓柱體結構，所述流通過濾網的表面開設有細小網口，所述流通過濾網連接有礦石過濾倉，所述礦石過濾倉內填充有礦石，所述礦石過濾倉的另一端連接有所述流通過濾網，所述礦石過濾板設置有貫穿其表面的連接槽，所述連接槽為圓形穿口，所述二號連接桿穿過所述連接槽，所述石英砂過濾體包括與所述二號連接桿相連接的石英砂過濾板，所述石英砂過濾板內安裝有所述流通過濾網，所述流通過濾網連接有石英砂過濾倉，所述石英砂過濾倉內填充有石英砂，所述石英砂過濾倉的另一端連接有所述流通過濾網，所述石英砂過濾板設置有貫穿其表面的所述連接槽，所述石英砂過濾板的所述連接槽內連接有所述二號連接桿，所述石英砂過濾板的另一端連接有三號連接桿，所述三號連接桿連接有吸附體，所述吸附體內填充有活性炭，所述外部體的兩端設置有連接頭，所述連接頭為環狀凸起，所述外部體的表面設置有井座，所述井座為圓柱體，所述井座設置有底部觀察槽，所述底部觀察槽為圓柱結構凹槽，所述內部通管設置有底部觀察口，所述底部觀察口與所述內部通槽相連通，所述底部觀察槽與所述底部觀察口相連通；

所述觀察裝置包括用于密封防止泄露的密封體，所述密封體包括與所述井座相連接的密封環，所述密封環為橡膠材質的環狀體，所述密封環內設置有中部觀察槽，所述中部觀察槽為圓形穿口，所述中部觀察槽底部與所述底部觀察槽相連通，所述密封環頂部連接有井筒，所述井筒包括與所述密封環相連接的觀察筒，所述觀察筒為圓柱體，所述觀察筒的表面開設有貫穿其表面的頂部觀察槽，所述頂部觀察槽為圓形穿口，所述頂部觀察槽與所述中部觀察槽相連通，所述觀察筒的頂部連接有井蓋，所述井蓋包括與所述觀察筒相連接的蓋體，所述蓋體的底部設置有井蓋內沿邊，所述井蓋內沿邊為圓柱體，所述井蓋內沿邊與所述頂部觀察槽插接配合。

作為本技術方案的進一步改進，所述連接頭的表面設置開設有貫穿其表面的連接穿口，所述連接穿口為圓形穿口，所述連接穿口內螺紋連接有連接螺栓，所述連接螺栓的末端螺紋連接有另一個所述連接穿口。

作為本技術方案的進一步改進，所述一號連接桿的表面設置有一號過濾卡接體，所述一號過濾卡接體為“十”字型結構體，所述連接頭的內側相應設置有一號過濾卡接槽，所述一號過濾卡接槽方體結構凹槽，所述一號過濾卡接體與所述一號過濾卡接槽卡接配合。

作為本技術方案的進一步改進，所述二號連接桿的表面設置有二號過濾卡接體，所述二號過濾卡接體為“十”字型結構體，所述二號過濾卡接體連接有三號過濾卡接體，所述三號過濾卡接體為圓柱體，所述一號過濾卡接體的表面相應設置有二號過濾卡接槽，所述二號過濾卡接槽為半圓柱體結構凹槽，所述三號過濾卡接體與所述二號過濾卡接槽卡接配合。

作為本技術方案的進一步改進，所述吸附體包括與所述三號連接桿相連接的吸附環，所述吸附環為環狀體，所述吸附環的表面設置有吸附卡接槽，所述吸附卡接槽為半圓柱體結構凹槽，所述吸附卡接槽內安裝有吸附板，所述吸附板為內部填充有活性炭的圓柱體，所述吸附板的表面設置有細小網口，所述吸附板的側面設置有吸附卡接體，所述吸附卡接體為半圓柱體結構凸起，所述吸附卡接體與所述吸附卡接槽卡接配合。

作為本技術方案的進一步改進，所述一號過濾板、吸附體的數量不少于三。

作為本技術方案的進一步改進，所述觀察筒的表面設置有貫穿其表面的頂部固定槽，所述頂部固定槽內插接安裝有觀察固定桿，所述觀察固定桿為圓柱體，所述密封環的表面相應設置有中部固定槽，所述中部固定槽為圓形穿口，所述中部固定槽與所述頂部固定槽的尺寸相適配，所述觀察固定桿與所述頂部固定槽插接配合，所述井座的表面設置有底部固定槽，所述底部固定槽為圓柱結構凹槽，所述底部固定槽與所述中部固定槽的尺寸相適配，所述觀察固定桿的末端與所述底部固定槽插接配合，所述觀察固定桿的頂部設置有固定卡接體，所述固定卡接體為圓柱體，所述固定卡接體與所述頂部固定槽卡接配合。

作為本技術方案的進一步改進，所述蓋體的底部設置有井蓋插接體，所述井蓋插接體為部分環狀體凸起結構，所述觀察筒的表面相應設置有井蓋插接槽，所述井蓋插接槽為部分環狀結構凹槽，所述井蓋插接體與所述井蓋插接槽插接配合。

作為本技術方案的進一步改進，所述井蓋插接體的兩側設置有井蓋卡接槽，所述井蓋卡接槽為半圓柱體結構凹槽，所述井蓋插接槽內相應設置有井蓋卡接體，所述井蓋卡接體為圓柱體，所述井蓋卡接體與所述井蓋卡接槽卡接配合。

作為本技術方案的進一步改進，所述蓋體的頂部開設有多個貫穿其表面的排水口，所述排水口為圓形穿口。

與現有技術相比，本發明的有益效果：

1、該污水處理用耐腐蝕的一體式塑料管中，通過設置有過濾裝置，使用時將塑料管安裝在污水出口處,污水通過多個一號過濾板被初次過濾除去大體積雜質，后經過礦石過濾倉和石英砂過濾倉可有效的過濾掉污水中的懸浮物、有機物、農藥、膠體、鐵、錳、細菌、病毒等污染物,最后污水經過多個吸附體，被吸附板的活性炭進一步吸附,完成對污水的初步治理，并且內護管內涂有胺固化環氧樹脂和聚酰胺環氧樹脂可防止管內腐蝕，并降低摩擦阻力，提高管道的輸量。

2、該污水處理用耐腐蝕的一體式塑料管中，通過設置有觀察裝置，在使用時需要對過濾裝置進行觀察時，打開井蓋通過頂部觀察槽可觀察到底部的底部觀察槽，若是發現堵塞現象可將固定卡接體從頂部固定槽內豎直向上抽離并將觀察筒向上提起，再將密封環向上提起即可直接對底部觀察槽內堵塞物體進行疏通，有利于進行管道的疏通工作。

3、該污水處理用耐腐蝕的一體式塑料管中，通過設置有觀察固定桿，觀察固定桿與頂部固定槽插接配合，觀察固定桿的末端與底部固定槽插接配合，并且觀察固定桿的頂部設置有固定卡接體，固定卡接體與頂部固定槽卡接配合，通過觀察固定桿可實現井筒、密封體與外護套之間的安裝拆卸。

（發明人：代志春）
