公布日：2022.07.05
申請日：2022.04.21
分類號：C02F3/12(2006.01)I;C02F3/30(2006.01)I;C02F9/14(2006.01)I
摘要
一種可多點進水的循環式生物反應膜分離污水處理系統。本發明屬于污水處理領域，具體涉及一種可多點進水的循環式生物反應膜分離污水處理系統。本發明的目的是解決在達到一級A出水標準的前提下，傳統的A/A/O工藝占地面積大，能耗高，剩余污泥量高，維護麻煩，微孔曝氣器損壞不易維修，想穩定達到一級A標準還需要增加深度處理工藝，導致處理流程長、總占地面積大，設備多的問題。它包括可調式生物反應區、脫氧裝置和MBR膜池；厭氧區、微氧曝氣區、強化曝氣區和MBR膜池依次連接，MBR膜池通過回流污泥管與脫氧裝置連接；厭氧區與脫氧裝置之間設置有含磷回流污泥管；微氧曝氣區設置有虹吸式空氣推流區。本發明用于污水處理。
權利要求書

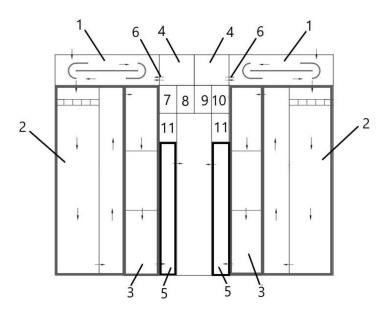

1.一種可多點進水的循環式生物反應膜分離污水處理系統，其特征在于可多點進水的循環式生物反應膜分離污水處理系統包括可調式生物反應區、脫氧裝置(4)和MBR膜池(5)；所述可調式生物反應區包括厭氧區(1)、微氧曝氣區(2)、強化曝氣區(3)；所述可多點進水的循環式生物反應膜分離污水處理系統的前端設置有粗格柵、提升泵、細格柵、旋流沉砂池作為預處理；所述厭氧區(1)、微氧曝氣區(2)、強化曝氣區(3)、MBR膜池(5)依次連接，MBR膜池(5)通過回流污泥管與脫氧裝置(4)連接，所述回流污泥管上設置有回流污泥泵；所述厭氧區(1)的進口端與脫氧裝置(4)之間還設置有含磷回流污泥管；所述微氧曝氣區(2)的前端設置有虹吸式空氣推流區，虹吸式空氣推流區由隔墻及池壁圍成，其間放置虹吸式空氣推流器。
2.根據權利要求1所述的可多點進水的循環式生物反應膜分離污水處理系統，其特征在于所述厭氧區(1)的水力停留時間為2-4h、微氧曝氣區(2)的水力停留時間為6-8h、強化曝氣區(3)的水力停留時間為3-5h、脫氧裝置(4)的水力停留時間為0.5-1h。
3.根據權利要求1所述的可多點進水的循環式生物反應膜分離污水處理系統，其特征在于保持曝氣區的溶解氧為0.5mg/L。
4.根據權利要求1所述的可多點進水的循環式生物反應膜分離污水處理系統，其特征在于所述可多點進水的循環式生物反應膜分離污水處理系統的進水同時從厭氧區(1)和微氧曝氣區(2)進入，利用進入到微氧曝氣區(2)中的原水充當部分碳源。
5.根據權利要求1所述的可多點進水的循環式生物反應膜分離污水處理系統，其特征在于所述MBR膜池(5)由多組膜組件組成，單個膜組件處理規模為850m3/d，平均膜通量為
16.53L/(m2•h)，膜孔徑為0.1μm。
6.根據權利要求1所述的可多點進水的循環式生物反應膜分離污水處理系統，其特征在于所述可多點進水的循環式生物反應膜分離污水處理系統中碳源投加濃度以葡萄糖計為40mg/L；PAC投加濃度為80mg/L。
發明內容
本發明是要解決在達到一級A出水標準的前提下，傳統的A/A/O工藝占地面積大，能耗高，剩余污泥量高，維護麻煩，微孔曝氣器損壞不易維修，想穩定達到一級A標準還需要增加深度處理工藝，導致處理流程長、總占地面積大，設備多的問題，而提供了一種可多點進水的循環式生物反應膜分離污水處理系統。
一種可多點進水的循環式生物反應膜分離污水處理系統包括可調式生物反應區、脫氧裝置和MBR膜池；所述可調式生物反應區包括厭氧區、微氧曝氣區、強化曝氣區；所述可多點進水的循環式生物反應膜分離污水處理系統的前端設置有粗格柵、提升泵、細格柵、旋流沉砂池作為預處理；所述厭氧區、微氧曝氣區、強化曝氣區、MBR膜池依次連接，MBR膜池通過回流污泥管與脫氧裝置連接，所述回流污泥管上設置有回流污泥泵；所述厭氧區的進口端與脫氧裝置之間還設置有含磷回流污泥管；所述微氧曝氣區的前端設置有虹吸式空氣推流區，虹吸式空氣推流區由隔墻及池壁圍成，其間放置虹吸式空氣推流器。
本發明的有益效果：
本發明的工藝的進水可以同時從厭氧區和微氧曝氣區進入，在反硝化反應中，缺氧微生物利用體內儲存的有機物作為碳源,當無碳源投加時反硝化反應發生的比較緩慢，當碳源增加時就有了足夠的電子受體，從而使短程硝化反應速率增加。而本發明中進入到微氧曝氣區中的原水就可以充當一部分碳源，不僅增加了反應速率還節省了藥劑的投加進而節省了運行費用。
傳統的A/A/O工藝能夠同時去除COD和脫氮除磷，但是當注重脫氮時，磷的去除效率就會下降；當注重除磷時，氮的去除效率也會下降，如果想同時維持脫氮和除磷在一個效率都相對高的狀態是比較困難的。本發明的工藝不僅能夠利用低溶解氧有效的去除COD，還能兼顧傳統工藝脫氮除磷的優點，且能夠創造同步硝化反硝化的條件，徹底的實現脫氮，而且脫氮的同時也不降低除磷的效果，大大提高了處理系統的反應效率。
本發明的工藝能夠根據來水水質的波動，靈活的調節處理形式，使出水水質穩定達標，且無需增加深度處理，既縮短了工藝流程，也提高了抗沖擊負荷能力、減少了剩余污泥的排放，減小了占地面積的同時也節省了建設投資。
（發明人：王明剛;王彥龍;馬卓;張立智;楊濤）
