公布日：2022.08.30
申請日：2022.05.24
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要

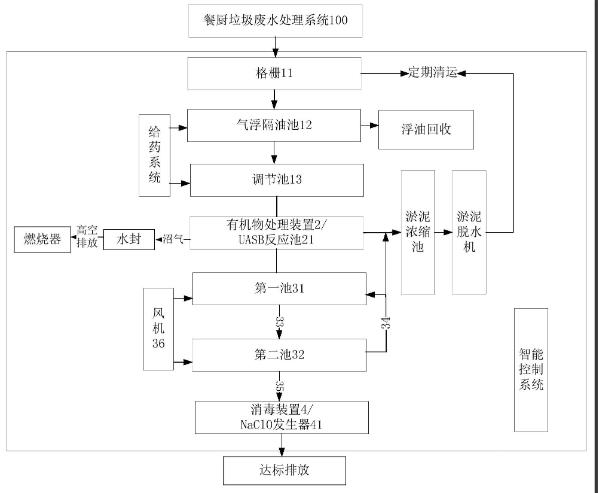

本發明公開一種餐廚垃圾廢水處理系統及處理方法。餐廚垃圾廢水處理系統包括預處理裝置、有機物厭氧處理裝置、生物反應裝置以及消毒裝置，預處理裝置用以處理廢水中的殘渣和油污；有機物厭氧處理裝置的進水口與預處理裝置的出水口連通，有機物厭氧處理裝置用以將廢水中的復雜有機物進行分解；生物反應裝置的進水口與有機物厭氧處理裝置的出水口連通，生物反應裝置用于對廢水進一步生物處理；消毒裝置的進水口與生物反應裝置的出水口連通，對廢水進行消毒處理。本發明通過設置的餐廚垃圾廢水處理系統能夠?qū)Σ蛷N垃圾廢水進行有效處理，使其出水水質達到排放標準，且處理過程中不產生濃縮液，能滿足餐廚垃圾廢水處理的需求。
權利要求書
1.一種餐廚垃圾廢水處理系統，其特征在于，包括：預處理裝置，所述預處理裝置用以處理廢水中的殘渣和油污；有機物厭氧處理裝置，所述有機物厭氧處理裝置的進水口與所述預處理裝置的出水口連通，所述有機物厭氧處理裝置用以將廢水中的復雜有機物進行分解；生物反應裝置，所述生物反應裝置的進水口與所述有機物厭氧處理裝置的出水口連通，所述生物反應裝置用于對廢水進行生物處理；以及，消毒裝置，所述消毒裝置的進水口與所述生物反應裝置的出水口連通，對廢水進行消毒處理。
2.如權利要求1所述的餐廚垃圾廢水處理系統，其特征在于，所述生物反應裝置包括：基體，所述基體形成依次連通的第一池和第二池，所述第二池的出水口連通所述消毒裝置的進水口；兼氧材料，設于所述第一池內；陶瓷MBR膜，設于所述第二池內；以及，活性淤泥，設于所述第一池和所述第二池內。
3.如權利要求2所述的餐廚垃圾廢水處理系統，其特征在于，所述生物反應裝置還包括第一通道、第二通道和第三通道，所述第一通道和所述第二通道連通所述第一池和所述第二池，所述第一通道、所述第二通道、所述第一池和所述第二池共同構成循環回路，用于供所述活性淤泥循環，所述第三通道連通所述第二池和所述消毒裝置，用于將廢水排出。
4.如權利要求2所述的餐廚垃圾廢水處理系統，其特征在于，所述生物反應裝置還包括風機，所述風機的出風側朝向所述基體設置，所述風機用以為所述第一池和所述第二池進行曝氣處理。
5.如權利要求1所述的餐廚垃圾廢水處理系統，其特征在于，所述有機物厭氧處理裝置包括UASB反應池，所述UASB反應池的進水口連通所述預處理裝置的出水口，所述UASB反應池的出水口連通所述生物反應裝置的進水口，所述UASB反應池與所述預處理裝置的連接處設有UASB反應器，所述UASB反應器用于分解餐廚垃圾廢水中的有機物。
6.如權利要求1所述的餐廚垃圾廢水處理系統，其特征在于，所述預處理裝置包括順次連接的格柵和調節池，所述調節池的出水口與所述有機物厭氧處理裝置的進水口連通，所述格柵設置在所述預處理裝置的進水口處，用以將餐廚垃圾廢水中的殘渣隔離，所述調節池用于收集餐廚垃圾廢水中的浮油。
7.如權利要求1所述的餐廚垃圾廢水處理系統，其特征在于，所述消毒裝置包括NaClO發生器，所述NaClO發生器用以向餐廚垃圾廢水中投加NaClO。
8.一種基于權利要求1-7任意一項所述的餐廚垃圾廢水處理系統的餐廚垃圾廢水處理方法，其特征在于，包括以下步驟：將餐廚垃圾廢水加入至預處理裝置中進行殘渣和油污的收集處理，得一級處理廢水；將所述一級處理廢水加入至有機物厭氧處理裝置中去除復雜有機物，得二級處理廢水；將所述二級處理廢水加入至生物反應裝置中進行生物處理，得三級處理廢水；將所述三級處理廢水加入至消毒裝置中進行消毒處理，使得所述三級處理廢水達到排放標準。
9.如權利要求8所述的餐廚垃圾廢水處理方法，其特征在于，將所述一級處理廢水加入至有機物厭氧處理裝置中去除復雜有機物，得二級處理廢水的步驟包括：將所述一級處理廢水加入至有機物厭氧處理裝置中，再加入?yún)捬蹙コ龔?fù)雜有機物，得二級處理廢水。
10.如權利要求8所述的餐廚垃圾廢水處理方法，其特征在于，將所述二級處理廢水加入至生物反應裝置中進行生物處理，得三級處理廢水的步驟包括：將所述二級處理廢水加入至生物反應裝置中，再加入復合菌群進行生物處理，得三級處理廢水。
發明內容
本發明的主要目的是提出一種餐廚垃圾廢水處理系統，旨在解決現有餐廚垃圾廢水處理方法中處理效果不穩定的缺點。
為實現上述目的，本發明提出的一種餐廚垃圾廢水處理系統，包括：
預處理裝置，所述預處理裝置用以處理廢水中的殘渣和油污；
有機物厭氧處理裝置，所述有機物厭氧處理裝置的進水口與所述預處理裝置的出水口連通，所述有機物厭氧處理裝置用以將廢水中的復雜有機物進行分解；
生物反應裝置，所述生物反應裝置的進水口與所述有機物厭氧處理裝置的出水口連通，所述生物反應裝置用于對廢水進行生物處理；以及，
消毒裝置，所述消毒裝置的進水口與所述生物反應裝置的出水口連通，對廢水進行消毒處理。
可選地，所述生物反應裝置包括：
基體，所述基體形成依次連通的第一池和第二池，所述第二池的出水口連通所述消毒裝置的進水口；
兼氧材料，設于所述第一池內；
陶瓷MBR膜，設于所述第二池內；以及，
活性淤泥，設于所述第一池和所述第二池內。
可選地，所述生物反應裝置還包括第一通道、第二通道和第三通道，所述第一通道和所述第二通道連通所述第一池和所述第二池，所述第一通道、所述第二通道、所述第一池和所述第二池共同構成循環回路，用于供所述活性淤泥循環，所述第三通道連通所述第二池和所述消毒裝置，用于將廢水排出。
可選地，所述生物反應裝置還包括風機，所述風機的出風側朝向所述基體設置，所述風機用以為所述第一池和所述第二池進行曝氣處理。
可選地，所述有機物厭氧處理裝置包括UASB反應池，所述UASB反應池的進水口連通所述預處理裝置的出水口，所述UASB反應池的出水口連通所述生物反應裝置的進水口，所述UASB反應池與所述預處理裝置的連接處設有UASB反應器，所述UASB反應器用于分解餐廚垃圾廢水中的有機物。
可選地，所述預處理裝置包括順次連接的格柵和調節池，所述調節池的出水口與所述有機物厭氧處理裝置的進水口連通，所述格柵設置在所述預處理裝置的進水口處，用以將餐廚垃圾廢水中的殘渣隔離，所述調節池用于收集餐廚垃圾廢水中的浮油。
可選地，所述消毒裝置包括NaClO發生器，所述NaClO發生器用以向餐廚垃圾廢水中投加NaClO。
對應的，本發明還提出一種基于所述餐廚垃圾廢水處理系統的處理方法，該實驗方法包括以下步驟：
將餐廚垃圾廢水加入至預處理裝置中進行殘渣和油污的收集處理，得一級處理廢水；
將所述一級處理廢水加入至有機物厭氧處理裝置中去除復雜有機物，得二級處理廢水；
將所述二級處理廢水加入至生物反應裝置中進行生物處理，得三級處理廢水；
將所述三級處理廢水加入至消毒裝置中進行消毒處理，使得所述三級處理廢水達到排放標準。
可選地，將所述一級處理廢水加入至有機物厭氧處理裝置中去除復雜有機物，得二級處理廢水的步驟包括：
將所述一級處理廢水加入至有機物厭氧處理裝置中，再加入?yún)捬蹙コ龔?fù)雜有機物，得二級處理廢水。
可選地，將所述二級處理廢水加入至生物反應裝置中進行生物處理，得三級處理廢水的步驟包括：
將所述二級處理廢水加入至生物反應裝置中，再加入復合菌群進行生物處理，得三級處理廢水。
本發明技術方案中，通過收集餐廚垃圾廢水并將收集到的廢水導入到所述餐廚垃圾廢水處理系統內，廢水首先流入到所述預處理裝置中，對廢水中含有的殘渣和油污進行清除，經過預處理的廢水流入到有機物厭氧處理裝置中，進行復雜有機物的分解，從而去除廢水中含有的復雜有機物，經有機物處理后的廢水流入到所述生物反應裝置中從而能夠去除掉廢水中含有的氮、磷等有機物，經過生物反應裝置處理的廢水再流入到所述消毒裝置內進行，從而使廢水達到可以排放的標準。如此設置的餐廚垃圾廢水處理系統能夠?qū)Σ蛷N垃圾廢水進行有效處理，使其出水水質達到排放標準，且處理過程中不產生濃縮液，能滿足餐廚垃圾廢水處理的需求。
（發明人：高星然;韓琦;劉滔;鄧廣君;孫成）
