公布日：2022.10.04
申請日：2022.07.26
分類號：C02F9/06(2006.01)I;C02F11/125(2019.01)I
摘要
本發明提供一種印刷業廢水綜合治理系統，包括收集池、污泥池、清水池和回用池，所述收集池的池口處安裝有電絮凝氣浮機，所述污泥池和清水池的池口處安裝有疊螺機，所述回用池的池口處安裝有深度凈化設備；所述電絮凝氣浮機內設有調節池和電絮凝池，電絮凝氣浮機上還設有進水口、排渣口和出水口，所述進水口與調節池連通；所述收集池內安裝有與進水口連接的污水泵，所述電絮凝主機的側壁上安裝有輸送泵，所述輸送泵的吸水端連接調節池。該裝置能夠?qū)τ∷U水進行集中收集和處理，采用氣浮加電絮凝的方式能夠大大提高吸附能力和處理效果，并且能夠?qū)桃哼M(jìn)行分離循環處理，對分離后的清水進一步處理，以回用到各個用水環節。
權利要求書

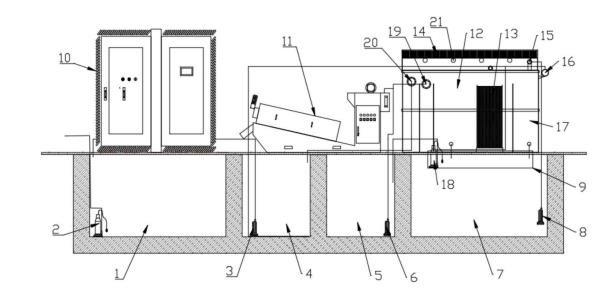

1.一種印刷業廢水綜合治理系統，其特征在于，包括收集池(7)、污泥池(5)、清水池(4)和回用池(1)，所述收集池(7)的池口處安裝有電絮凝氣浮機，所述污泥池(5)和清水池(4)的池口處安裝有疊螺機(11)，所述回用池(1)的池口處安裝有深度凈化設備(10)；所述電絮凝氣浮機內設有調節池(17)和電絮凝池(12)，電絮凝氣浮機上還設有進水口(15)、排渣口(19)和出水口(20)，所述進水口(15)與調節池(17)連通；所述收集池(7)內安裝有與進水口(15)連接的污水泵(8)，所述電絮凝主機(13)的側壁上安裝有輸送泵(16)，所述輸送泵(16)的吸水端連接調節池(17)，輸送泵(16)的出水端連接有兩個輸送支管，其中一根所述輸送支管延伸至電絮凝池(12)內，另一根輸送支管延伸至清水池(4)內，所述排渣口(19)連接疊螺機(11)，所述出水口(20)連接清水池(4)；所述污泥池(5)內安裝有與疊螺機(11)連接的第一提升泵(6)；所述清水池(4)內安裝有與深度凈化設備(10)連接的第二提升泵(3)；所述回用池(1)內安裝有水泵(2)。
2.根據權利要求1所述的一種印刷業廢水綜合治理系統，其特征在于，所述電絮凝池(12)內安裝有電絮凝主機(13)，所述電絮凝主機(13)由多組并聯的極板組成。
3.根據權利要求1所述的一種印刷業廢水綜合治理系統，其特征在于，所述電絮凝氣浮機的底部設有收集槽(9)，所述收集槽(9)內安裝有污泥泵(18)，所述污泥泵(18)的出泥端延伸至污泥池(5)內。
4.根據權利要求1所述的一種印刷業廢水綜合治理系統，其特征在于，所述電絮凝氣浮機的頂部設有頂蓋，所述頂蓋上安裝有多塊蜂窩狀活性炭(14)以及多根臭氧殺菌燈管(21)。
5.根據權利要求1所述的一種印刷業廢水綜合治理系統，其特征在于，所述電絮凝氣浮機的內頂部還安裝有可將浮于池面的污染物推至排渣口(19)的刮渣機。
6.根據權利要求1所述的一種印刷業廢水綜合治理系統，其特征在于，所述調節池(17)內連接有酸性液體進入管和堿性液體進入管。
7.根據權利要求1所述的一種印刷業廢水綜合治理系統，其特征在于，所述回用池(1)和清水池(4)內均連接有臭氧進入管，所述臭氧進入管上安裝有高壓泵、納米氣泡發生器和電磁閥。
8.根據權利要求1所述的一種印刷業廢水綜合治理系統，其特征在于，所述第二提升泵(3)的出水端與深度凈化設備(10)的頂部間連接有進水管(22)，所述進水管(22)上串聯有儲水箱，所述深度凈化設備(10)的頂部安裝有與進水管(22)末端連接的布水器(23)。
9.根據權利要求1所述的一種印刷業廢水綜合治理系統，其特征在于，所述深度凈化設備(10)內設有砂濾層(24)，所述砂濾層(24)的底部安裝有集水管(34)，所述集水管(34)的下端連接有進水主管(26)，所述進水主管(26)的底部自上而下依次串聯有碳濾芯(27)、保安濾芯(28)、超濾膜(29)和RO反滲透膜(30)，所述RO反滲透膜(30)的出水端連接有出水總管(31)，所述出水總管(31)連接有延伸至回用池(1)的排水管(33)，所述排水管(33)和集水管(34)上分別安裝有第一增壓泵(25)和第二增壓泵(32)。
10.一種基于權利要求1-9任一項所述的印刷業廢水綜合治理系統的治理方法，其特征在于，包括以下具體步驟：S1、印刷過程中產生的污水經收集池(7)集中收集，大顆粒霧沉入池底，定期通過污泥泵輸送到疊螺機進行固液分離，液體回流到收集池(7)；S2、收集池中的上清水通過污水泵(8)輸送到調節池(17)內，通過酸性液體進入管和堿性液體進入管注入酸性或者堿性液體，經過酸堿調節后，通過輸送泵(16)輸送到電絮凝池(12)內；S3、啟動電絮凝主機(13)，給多組并聯的極板接通直流電，在極板之間產生電場，使待處理的水流入極板的空隙，此時通電的極板會發生電化學反應，生成強氧化劑來分解水中污染物，同時電解過程中陰極和陽極上分別會析出氫氣和氧氣，生成分散度極高的微小氣泡，氣浮起水中的污染物，再通過刮渣機刮渣至排渣口(19)，通過管道流入疊螺機(11)進行固液分離，電絮凝后的大顆粒物沉入池底，定期打開排污口，通過污泥泵(18)輸送到污泥池(5)；S4、經電絮凝氣浮后的清水，通過出水口(20)直接排入清水池(4)，經在線儀表檢測合格可直接排放或回用；S5、清水池(4)中的達標排放水，通過第二提升泵(3)輸送到深度凈化設備(10)內的儲水箱，儲水箱的水經過砂濾層(24)、碳濾芯(27)、保安濾芯(28)、超濾膜(29)及RO反滲透膜(30)，處理后的清水輸送到回用池(1)，供生產環節使用；S6、污泥池(5)內的污泥經第一提升泵(6)輸送至疊螺機(11)內，達到污泥液位自動通過控制程序進行固液分離，固體結塊，液體回流到收集池(7)。
發明內容
針對上述問題，本發明提供一種印刷業廢水綜合治理系統，該裝置采用氣浮加電絮凝的方式能夠大大提高吸附能力和處理效果，并且能夠?qū)桃哼M(jìn)行分離循環處理，對分離后的清水進一步處理，以回用到各個用水環節。
為解決上述問題，本發明所采用的技術方案是：
一種印刷業廢水綜合治理系統，包括收集池、污泥池、清水池和回用池，所述收集池的池口處安裝有電絮凝氣浮機，所述污泥池和清水池的池口處安裝有疊螺機，所述回用池的池口處安裝有深度凈化設備；
所述電絮凝氣浮機內設有調節池和電絮凝池，電絮凝氣浮機上還設有進水口、排渣口和出水口，所述進水口與調節池連通；
所述收集池內安裝有與進水口連接的污水泵，所述電絮凝主機的側壁上安裝有輸送泵，所述輸送泵的吸水端連接調節池，輸送泵的出水端連接有兩個輸送支管，其中一根所述輸送支管延伸至電絮凝池內，另一根輸送支管延伸至清水池內，所述排渣口連接疊螺機，所述出水口連接清水池；
所述污泥池內安裝有與疊螺機連接的第一提升泵；
所述清水池內安裝有與深度凈化設備連接的第二提升泵；
所述回用池內安裝有水泵。
優選地，所述電絮凝池內安裝有電絮凝主機，所述電絮凝主機由多組并聯的極板組成。
優選地，所述電絮凝氣浮機的底部設有收集槽，所述收集槽內安裝有污泥泵，所述污泥泵的出泥端延伸至污泥池內。
優選地，所述電絮凝氣浮機的頂部設有頂蓋，所述頂蓋上安裝有多塊蜂窩狀活性炭以及多根臭氧殺菌燈管。
優選地，所述電絮凝氣浮機的內頂部還安裝有可將浮于池面的污染物推至排渣口的刮渣機。
優選地，所述調節池內連接有酸性液體進入管和堿性液體進入管。
優選地，所述回用池和清水池內均連接有臭氧進入管，所述臭氧進入管上安裝有高壓泵、納米氣泡發生器和電磁閥。
優選地，所述第二提升泵的出水端與深度凈化設備的頂部間連接有進水管，所述進水管上串聯有儲水箱，所述深度凈化設備的頂部安裝有與進水管末端連接的布水器。
優選地，所述深度凈化設備內設有砂濾層，所述砂濾層的底部安裝有集水管，所述集水管的下端連接有進水主管，所述進水主管的底部自上而下依次串聯有碳濾芯、保安濾芯、超濾膜和RO反滲透膜，所述RO反滲透膜的出水端連接有出水總管，所述出水總管連接有延伸至回用池的排水管，所述排水管和集水管上分別安裝有第一增壓泵和第二增壓泵。
本發明還提供了一種印刷業廢水綜合治理系統的治理方法，包括以下具體步驟：
S1、印刷過程中產生的污水經收集池集中收集，大顆粒霧沉入池底，定期通過污泥泵輸送到疊螺機進行固液分離，液體回流到收集池；
S2、收集池中的上清水通過污水泵輸送到調節池內，通過酸性液體進入管和堿性液體進入管注入酸性或者堿性液體，經過酸堿調節后，通過輸送泵輸送到電絮凝池內；
S3、啟動電絮凝主機，給多組并聯的極板接通直流電，在極板之間產生電場，使待處理的水流入極板的空隙，此時通電的極板會發生電化學反應，生成強氧化劑來分解水中污染物，同時電解過程中陰極和陽極上分別會析出氫氣和氧氣，生成分散度極高的微小氣泡，氣浮起水中的污染物，再通過刮渣機刮渣至排渣口，通過管道流入疊螺機進行固液分離，電絮凝后的大顆粒物沉入池底，定期打開排污口，通過污泥泵輸送到污泥池；
S4、經電絮凝氣浮后的清水，通過出水口直接排入清水池，經在線儀表檢測合格可直接排放或回用；
S5、清水池中的達標排放水，通過第二提升泵輸送到深度凈化設備內的儲水箱，儲水箱的水經過砂濾層、碳濾芯、保安濾芯、超濾膜及RO反滲透膜，處理后的清水輸送到回用池，供生產環節使用；
S6、污泥池內的污泥經第一提升泵輸送至疊螺機內，達到污泥液位自動通過控制程序進行固液分離，固體結塊，液體回流到收集池。
本發明的有益效果為：
1.通過安裝電絮凝氣浮機，給多組并聯的極板接通直流電，在極板之間產生電場，使待處理的水流入極板的空隙，此時通電的極板會發生電化學反應，生成強氧化劑來分解水中污染物，同時電解過程中陰極和陽極上分別會析出氫氣和氧氣，生成分散度極高的微小氣泡，氣浮起水中的污染物，再通過刮渣機刮渣至排渣口，電絮凝后的大顆粒物沉入池底，電絮凝法產生的氫氧化物比化學法絮凝劑的活性高，凝聚吸附能力強，處理效果好，電絮凝氣浮機的頂蓋加裝蜂窩活性炭及臭氧殺菌燈管能夠進行除臭治理。
2.通過安裝疊螺機，能夠?qū)桃哼M(jìn)行分離，污泥排入污泥池，液體再次回流至收集池進行循環處理。
3.通過安裝深度凈化設備，清水依次經過砂濾層、碳濾芯、保安過濾芯、超濾膜過濾和RO專用工業反滲透膜過濾流程，使過濾后的水質能夠滿足各個用水環節。
4.通過安裝收集池、污泥池、清水池和回用池，能夠?qū)τ∷U水進行集中收集和集中處理，清水池、回用池定量沖入臭氧，進行水質的殺菌保護。
（發明人：劉海建）
