公布日：2022.09.02
申請日：2022.06.10
分類號：B01D33/11(2006.01)I;B01D33/50(2006.01)I;B01D33/64(2006.01)I
摘要
本發明公開了水處理技術領域的一種具有自清洗滾篩的污水循環處理裝置，包括機架，其特征在于，還包括：滾篩件，用于過濾污水、將廢渣向排水反向一側輸送的所述滾篩件為內壁設有螺旋凸起的筒狀結構；驅動組件，驅動所述滾篩件滾動篩濾的所述驅動組件安裝在所述機架上；以及壓水組件，對朝向一側輸送的廢渣進行擠壓排水的所述壓水組件安裝在所述滾篩件內，本發明具有污水篩濾效果明顯、能夠有效降低廢渣中含水量等優點。
權利要求書
1.一種具有自清洗滾篩的污水循環處理裝置，包括機架(1)，其特征在于，還包括：滾篩件(2)，用于過濾污水、將廢渣向排水反向一側輸送的所述滾篩件(2)為內壁設有螺旋凸起(21)的筒狀結構；驅動組件(3)，驅動所述滾篩件(2)滾動篩濾的所述驅動組件(3)安裝在所述機架(1)上；以及壓水組件(4)，對朝向一側輸送的廢渣進行擠壓排水的所述壓水組件(4)安裝在所述滾篩件(2)內。
2.根據權利要求1所述的一種具有自清洗滾篩的污水循環處理裝置，其特征在于，所述壓水組件(4)包括：支架(41)；活動安裝在所述支架(41)上的刮壓件(42)；以及刮壓動力件(43)，用于驅動所述刮壓件(42)繞所述支架(41)中心轉動對滾篩件(2)內壁廢液進行擠壓排水的所述刮壓動力件(43)安裝在所述支架(41)的一側。
3.根據權利要求2所述的一種具有自清洗滾篩的污水循環處理裝置，其特征在于，所述刮壓動力件(43)包括：驅轉組件(431)，驅動所述刮壓件(42)往復靠攏擠壓廢渣的所述驅轉組件(431)與所述刮壓件(42)相連接；以及升降組件(432)，使刮壓件(42)上下往復接觸滾篩件(2)內壁的所述升降組件(432)的動力端與所述支架(41)、驅轉組件(431)相連接。
4.根據權利要求3所述的一種具有自清洗滾篩的污水循環處理裝置，其特征在于，所述驅轉組件(431)包括：與所述刮壓件(42)相連接的引導臂(4311)；以及布置在所述刮壓件(42)一側且用于對所述引導臂(4311)移動導向的引導座(4312)。
5.根據權利要求4所述的一種具有自清洗滾篩的污水循環處理裝置，其特征在于，所述引導座(4312)上開設有供所述引導臂(4311)導向移動的移動通道(43121)，所述移動通道(43121)使所述引導臂(4311)逐漸朝向刮壓件(42)之間的中部靠近。
6.根據權利要求2所述的一種具有自清洗滾篩的污水循環處理裝置，其特征在于，所述刮壓件(42)的底部一側設有與所述螺旋凸起(21)相對應的轉動空間(421)。
7.根據權利要求6所述的一種具有自清洗滾篩的污水循環處理裝置，其特征在于，所述刮壓動力件(43)還包括：用于使所述刮壓件(42)上轉動空間(421)與所述螺旋凸起(21)持續對應的驅動組件(433)。
8.根據權利要求1所述的一種具有自清洗滾篩的污水循環處理裝置，其特征在于，所述滾篩件(2)廢渣排出一側的高度大于污水排出一側的高度。
9.根據權利要求1所述的一種具有自清洗滾篩的污水循環處理裝置，其特征在于，所述處理裝置還包括：安裝在所述機架(1)上、沿滾篩件(2)外部進行噴淋沖洗的噴管組件(5)。

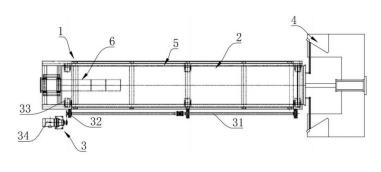

10.根據權利要求1所述的一種具有自清洗滾篩的污水循環處理裝置，其特征在于，所述驅動組件(3)包括：沿所述滾篩件(2)長度方向布置的動力軸(31)；間隔安裝在所述動力軸(31)上的驅動輪(32)；安裝在所述機架(1)上滾篩件(2)的底部?jī)蓚?cè)且與所述驅動輪(32)傳動連接的扶持輪(33)；以及安裝在所述機架(1)上用于驅動動力軸(31)轉動的驅動電機(34)。
發明內容
本發明的目的在于提供一種具有自清洗滾篩的污水循環處理裝置，以解決上述背景技術中提出的現有的背景技術提及的技術問題。
為實現上述目的，本發明提供如下技術方案：
一種具有自清洗滾篩的污水循環處理裝置，包括機架，其特征在于，還包括：
滾篩件，用于過濾污水、將廢渣向排水反向一側輸送的所述滾篩件為內壁設有螺旋凸起的筒狀結構；
驅動組件，驅動所述滾篩件滾動篩濾的所述驅動組件安裝在所述機架上；以及
壓水組件，對朝向一側輸送的廢渣進行擠壓排水的所述壓水組件安裝在所述滾篩件內。
進一步的，所述壓水組件包括：
支架；
活動安裝在所述支架上的刮壓件；以及
刮壓動力件，用于驅動所述刮壓件繞所述支架中心轉動對滾篩件內壁廢液進行擠壓排水的所述刮壓動力件安裝在所述支架的一側。
進一步的，所述刮壓動力件包括：
驅轉組件，驅動所述刮壓件往復靠攏擠壓廢渣的所述驅轉組件與所述刮壓件相連接；以及
升降組件，使刮壓件上下往復接觸滾篩件內壁的所述升降組件的動力端與所述支架、驅轉組件相連接。
進一步的，所述驅轉組件包括：
與所述刮壓件相連接的引導臂；以及
布置在所述刮壓件一側且用于對所述引導臂移動導向的引導座。
進一步的，所述引導座上開設有供所述引導臂導向移動的移動通道，所述移動通道使所述引導臂逐漸朝向刮壓件之間的中部靠近。
進一步的，所述刮壓件的底部一側設有與所述螺旋凸起相對應的轉動空間。
進一步的，所述刮壓動力件還包括：
用于使所述刮壓件上轉動空間與所述螺旋凸起持續對應的驅動組件。
進一步的，所述滾篩件廢渣排出一側的高度大于污水排出一側的高度。
進一步的，所述處理裝置還包括：
安裝在所述機架上、沿滾篩件外部進行噴淋沖洗的噴管組件。
進一步的，所述驅動組件包括：
沿所述滾篩件長度方向布置的動力軸；
間隔安裝在所述動力軸上的驅動輪；
安裝在所述機架上滾篩件的底部?jī)蓚?cè)且與所述驅動輪傳動連接的扶持輪；以及
安裝在所述機架上用于驅動動力軸轉動的驅動電機。
本發明實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：
1、本發明通過噴管組件與滾篩件之間的相互配合，可以實現在滾篩件進行污水過濾處理時，能夠及時的反向?qū)L篩件進行清理，解決了長時間工作狀態下的滾篩件篩孔堵塞的技術問題；
2、本發明通過刮壓件和刮壓動力件之間的相互配合，可以實現對滾動過程中過濾出來的廢渣再次擠壓排水，從而實現對水資源的充分回收；
3、本發明通過刮壓件上轉動空間與螺旋凸起之間的配合設計，可以實現利用刮壓件在進行廢渣處理時，能夠充分的與滾篩件內壁相接觸集中、擠壓廢渣，從而保證了廢渣處理的高效性；
綜上述所，本發明具有污水篩濾效果明顯、能夠有效降低廢渣中含水量等優點。
（發明人：李蘇銘;林龍成;涂慕海）
