公布日：2022.08.09
申請日：2022.05.07
分類號：C02F9/04(2006.01)I;C01F11/22(2006.01)I;C01B33/14(2006.01)I;C02F101/14(2006.01)N
摘要
本發明公開了一種含氟廢水資源化處理工藝方法，先加入氫氧化鈉或者氫氧化鉀將廢水的pH值調整到7‑9之間，然后添加鹽酸或者硝酸將廢水的pH值控制在4‑6之間，廢水中析出多孔絮狀硅膠分離后，向清水中添加含鈣沉淀劑，產生氟化鈣晶體，并對去除氟化鈣晶體的清水進行混凝反應，將混凝反應產生的絮凝物沉淀去除獲得可以排放三級處理水，本發明不僅實現了硅以多孔硅膠材料從廢水中預分離，且搭配結晶流化床裝置，實現了高純氟化鈣晶體的回收，廢水最終還通過深度再處理充分保證了三級處理水符合排放標準，有利于環保。
權利要求書
1.一種含氟廢水資源化處理工藝方法，其特征在于：具體步驟如下：步驟一：向廢水中加入氫氧化鈉或者氫氧化鉀，將廢水的pH值調整到7-9之間；步驟二：添加鹽酸或者硝酸將廢水的pH值控制在4-6之間，使廢水中析出多孔絮狀硅膠；步驟三：向步驟二中析出多孔絮狀硅膠后形成的清液作為一級處理水，向一級處理水中添加含鈣沉淀劑，一級處理水中的氟離子與含鈣沉淀劑在單體表面發生反應，產生氟化鈣晶體；步驟四：步驟三中去除氟化鈣晶體的清水作為二級處理水，對二級處理水進行混凝反應，并將混凝反應產生的絮凝物沉淀去除得到達標排放標準的三級處理水。
2.根據權利要求1所述的含氟廢水資源化處理工藝方法，其特征在于：所述步驟一中廢水在一級快混槽內投加氫氧化鈉或者氫氧化鉀后快速攪拌、溶解，廢水在一級快混槽的水力停留時間為0.5-1.0h。
3.根據權利要求1所述的含氟廢水資源化處理工藝方法，其特征在于：所述步驟二中廢水在一級膠凝槽內添加鹽酸或者硝酸時進行慢速攪拌，廢水在一級膠凝槽的停留時間大于2h，使多孔絮狀硅膠完全析出。
4.根據權利要求1或3所述的含氟廢水資源化處理工藝方法，其特征在于：所述步驟二中析出的多孔絮狀硅膠經過沉淀和壓濾后獲得多孔硅膠。
5.根據權利要求1所述的含氟廢水資源化處理工藝方法，其特征在于：所述步驟三中一級處理水流入流體化床結晶裝置內，使擔體流化后，添加含鈣沉淀劑反應后產生氟化鈣晶體。
6.根據權利要求5所述的含氟廢水資源化處理工藝方法，其特征在于：所述流體化床結晶裝置的擔體為0.2-0.8mm的石英砂、磚粉或者氟化鈣顆粒物。
7.根據權利要求1或5所述的含氟廢水資源化處理工藝方法，其特征在于：所述步驟三中的含鈣沉淀劑為氫氧化鈣和氯化鈣中的至少一種。
8.根據權利要求1所述的含氟廢水資源化處理工藝方法，其特征在于：所述步驟四中的二級處理水流入混凝反應槽，向混凝反應槽投加氯化鈣、生石灰或者氫氧化鈣，氯化鈣、生石灰或氫氧化鈣與二級處理水反應產生氟化鈣污泥，氟化鈣污泥在沉淀池中進行沉淀回收。
9.根據權利要求1所述的含氟廢水資源化處理工藝方法，其特征在于：所述步驟三中按鈣氟摩爾比為0.2-1.0的比例控制含鈣沉淀劑的投加量。
發明內容
為了克服上述缺陷，本發明提供一種含氟廢水資源化處理工藝方法，該含氟廢水資源化處理工藝方法不僅實現了硅以多孔硅膠材料從廢水中預分離，且實現了高純氟化鈣晶體的回收。

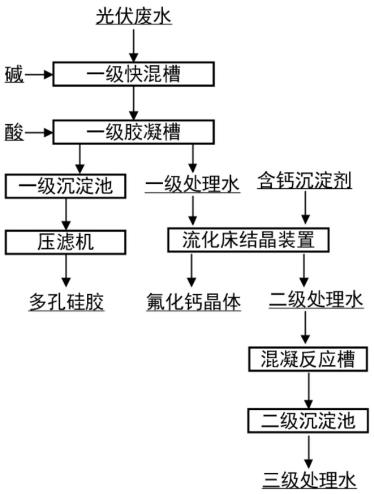

本發明為了解決其技術問題所采用的技術方案：一種含氟廢水資源化處理工藝方法，具體步驟如下：
步驟一：向廢水中加入氫氧化鈉或者氫氧化鉀，將廢水的pH值調整到7-9之間；
步驟二：添加鹽酸或者硝酸將廢水的pH值控制在4-6之間，使廢水中析出多孔絮狀硅膠，產生多孔絮狀硅膠的原理是：通過向一級快混槽中添加氫氧化鈉或者氫氧化鉀，可使廢水中的氟硅酸根轉化為硅酸根；向一級膠凝槽添加鹽酸或者硝酸，可使廢水中的硅酸鈉轉化為硅酸，硅酸分子在一級膠凝槽中經過緩慢攪拌不斷締合為多聚硅酸的絮狀物，即多孔硅膠，該步驟實現了含氟廢水中硅的預分離；
步驟三：向步驟二中析出多孔絮狀硅膠后形成的清液作為一級處理水，向一級處理水中添加含鈣沉淀劑，一級處理水中的氟離子與含鈣沉淀劑在單體表面發生反應，產生氟化鈣晶體，產生氟化鈣晶體的原理是：廢水進入結晶流化床裝置之前進行了硅的預處理形成一級處理水，一級處理水在結晶流化床中只發生了氟化鈣的結晶反應，生成的氟化鈣晶體中不含有硅，另外氟化鈣晶體含水率低，氟的資源化可實現性強；
步驟四：步驟三中去除氟化鈣晶體的清水作為二級處理水，對二級處理水進行混凝反應，并將混凝反應產生的絮凝物沉淀去除得到達標排放標準的三級處理水，二級處理水中還含有少量的氟，向二級處理水中添加混凝劑進行混凝反應后，廢水中產生混凝沉淀物，將氟形成沉淀物濾除，經過混凝和沉淀深度處理后產生三級處理水滿足排放標準。
作為本發明的進一步改進，所述步驟一中廢水在一級快混槽內投加氫氧化鈉或者氫氧化鉀后快速攪拌、溶解，廢水在一級快混槽的水力停留時間為0.5-1.0h。通過攪拌后使加氫氧化鈉或者氫氧化鉀在廢水中充分溶解，保證廢水中加氫氧化鈉或者氫氧化鉀充分反應。
作為本發明的進一步改進，所述步驟二中廢水在一級膠凝槽內添加鹽酸或者硝酸時進行慢速攪拌，廢水在一級膠凝槽的停留時間大于2h，使多孔絮狀硅膠完全析出。通過慢速攪拌廢水，使廢水中產生鹽酸或者硝酸與廢水中的硅酸鈉充分反應產生多孔絮狀硅膠，通過廢水在一級膠凝槽內充分停留，使廢水中的硅酸鈉充分反應，并使多孔絮狀硅膠充分沉淀，避免流入下一工序中。
作為本發明的進一步改進，所述步驟二中析出的多孔絮狀硅膠經過沉淀和壓濾后獲得多孔硅膠。將多孔絮狀硅膠經過壓濾、烘干后生成多孔硅膠，使得預分離的硅形成了多孔硅膠，而多孔硅膠是一種多功能材料，進而實現了廢水中硅的資源化處理。
作為本發明的進一步改進，所述步驟三中一級處理水流入流體化床結晶裝置內，使擔體流化后，添加含鈣沉淀劑反應后產生氟化鈣晶體。依托流體化床結晶裝置實現氟結晶反應，形成氟化鈣晶體，其含水率低，可以資源化再利用。
作為本發明的進一步改進，所述流體化床結晶裝置的擔體為0.2-0.8mm的石英砂、磚粉或者氟化鈣顆粒物。
作為本發明的進一步改進，所述步驟三中的含鈣沉淀劑為氫氧化鈣和氯化鈣中的至少一種。
作為本發明的進一步改進，所述步驟四中的二級處理水流入混凝反應槽，向混凝反應槽投加氯化鈣、生石灰或者氫氧化鈣，氯化鈣、生石灰或氫氧化鈣與二級處理水反應產生氟化鈣污泥，氟化鈣污泥在沉淀池中進行沉淀回收。通過投加氯化鈣、生石灰或氫氧化鈣作為混凝劑，使得二級處理水中殘留的氟與氯化鈣、生石灰或氫氧化鈣反應形成氟化鈣，氟化鈣污泥通過沉淀回收，其還可以經過壓榨、烘干等后續處理，實現氟化鈣資源化處理。
作為本發明的進一步改進，所述步驟三中按鈣氟摩爾比為0.2-1.0的比例控制含鈣沉淀劑的投加量。
本發明的有益效果是：本發明通過調節廢水體系pH，使廢水中的硅從初始的氟硅酸鈉形態轉化為硅酸鈉形態，最后加酸緩慢誘導廢水中的硅酸鈉變成多聚硅酸，進而生成多孔硅膠，進而實現了廢水中硅的預分離以及資源化處理，經過硅預分離后的廢水進入流化床結晶裝置進行反應，廢水中只有氟化鈣發生結晶，沒有二氧化硅，晶體中氟化鈣含量得以充分提高，實現了氟化鈣的資源化回收利用，本發明不僅實現了硅以多孔硅膠材料從廢水中預分離，且搭配結晶流化床裝置，實現了高純氟化鈣晶體的回收，廢水最終還通過深度再處理充分保證了三級處理水符合排放標準，有利于環保。
（發明人：黃朋飛;王磊;王自超;裴浩;湯雨林）
