公布日：2022.08.09
申請日：2022.06.20
分類號：C02F7/00(2006.01)I;C02F3/02(2006.01)I;C02F11/15(2019.01)I;B01D21/24(2006.01)I;B01D21/04(2006.01)I
摘要
本發明公開了一種農村污水處理系統及其應用，屬于污水處理技術領域，包括好氧單元、沉淀單元與污泥濃縮單元，所述好氧單元的內壁上固定安裝有主氣管，所述主氣管的一端延伸至好氧單元的側壁外，所述好氧單元的外壁上固定安裝有出液管，所述曝氣管的內壁上設置有限位組件與調節組件；本發明中，通過設置有限位組件與調節組件，通過轉動轉盤，在轉盤通過螺紋桿帶動鏈輪轉動時也會帶動其他的螺紋桿旋轉，活塞上升后與固定頭的接觸點不同，使的通氣口的大小不同，氣體會分別流通到曝氣管內，可以控制多個噴頭，從而使得調節簡單便捷，結構簡單，便于后期維修，同時可以使曝氣管噴出的氣體均勻，提高污水中的曝氣處理效果，進而提高污水凈化效果。
權利要求書

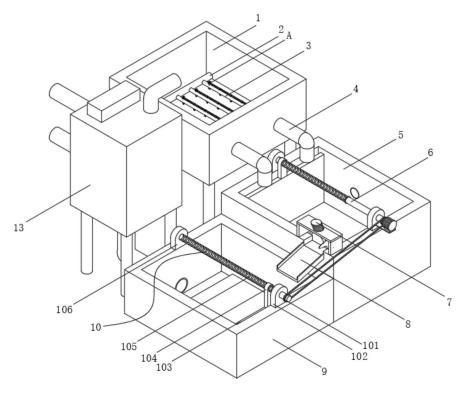

1.一種農村污水處理系統，包括好氧單元(1)、沉淀單元(5)與污泥濃縮單元(9)，所述好氧單元(1)的內壁上固定安裝有主氣管(2)，所述主氣管(2)的一端延伸至好氧單元(1)的側壁外，所述主氣管(2)的一端固定安裝有氣泵，所述主氣管(2)的側壁上固定安裝有曝氣管(3)，所述好氧單元(1)的外壁上固定安裝有出液管(4)，其特征在于：所述曝氣管(3)的內壁上設置有多組限位組件(11)與調節組件(12)；每組所述限位組件(11)均包括伸縮桿(112)，所述伸縮桿(112)的一端與曝氣管(3)的內壁固定連接，所述伸縮桿(112)的另一端固定安裝有活塞(111)，所述活塞(111)的一端延伸至曝氣管(3)的側壁外，所述活塞(111)的內壁上螺紋安裝有螺紋桿(114)，所述螺紋桿(114)的一端延伸至曝氣管(3)的側壁外，其中靠近主氣管(2)側的所述螺紋桿(114)的一端固定安裝有轉盤(113)，所述螺紋桿(114)的外壁上固定安裝有鏈輪(115)，所述調節組件(12)包括固定頭(121)，所述活塞(111)延伸至固定頭(121)內，每組調節組件(12)中的活塞111與固定頭121的初始接觸位置不同，其中該接觸位置設計滿足如下規則：距離主氣管(2)較近側的調節組件(12)中的通氣口較小，遠離主氣管(2)側的調節組件(12)中的通氣口較大，限位組件提供曝氣管(3)內氣體通氣口出氣可調的基礎上提供調節組件(12)的氣流旋轉噴出動力。
2.根據權利要求1所述的一種農村污水處理系統，其特征在于，每個曝氣管(3)上設置有6-8組。
3.根據權利要求2所述的一種農村污水處理系統，其特征在于，所述固定頭(121)的側壁上固定安裝有放置盒(123)，所述固定頭(121)的內壁上轉動安裝有活動桿(129)，所述活動桿(129)的外壁上轉動安裝有球形噴頭(122)，所述活動桿(129)的一端延伸至放置盒(123)內，所述活動桿(129)的一端固定安裝有半齒輪(1210)。
4.根據權利要求3所述的一種農村污水處理系統，其特征在于，所述放置盒(123)的底面內壁上轉動安裝有轉動桿(124)，所述轉動桿(124)的一端延伸至曝氣管(3)的內部，所述轉動桿(124)的一端固定安裝有扇葉(125)所述轉動桿(124)的外壁上固定安裝有驅動錐齒輪(126)，所述放置盒(123)的內壁上通過轉軸轉動安裝有齒輪(127)與從動錐齒輪(128)，所述齒輪(127)與半齒輪(1210)嚙合連接，所述驅動錐齒輪(126)與從動錐齒輪(128)嚙合連接。
5.根據權利要求4所述的一種農村污水處理系統，其特征在于，所述沉淀單元(5)的上表面設置有第一刮料組件(6)與出料組件(7)，所述沉淀單元(5)的側壁上固定安裝有出料斗(8)，所述污泥濃縮單元(9)的上表面設置有第二刮料組件(10)，所述污泥濃縮單元(9)的側壁上設置有超聲波處理單元(13)。
6.根據權利要求5所述的一種農村污水處理系統，其特征在于，所述第一刮料組件(6)包括第一安裝板(61)與第二安裝板(64)，所述第二安裝板(64)的側壁上通過放置板固定安裝有雙向旋轉驅動電機(66)，所述驅動電機(66)的輸出端固定安裝有第一往復絲杠(63)，所述第一往復絲杠(63)的一端延伸至第二安裝板(64)的側壁外，所述第一往復絲杠(63)的一端有第一安裝板(61)的側壁轉動連接，所述第一往復絲杠(63)的外壁上固定安裝有第一導輪(67)，所述第一往復絲杠(63)的外表面螺紋安裝有移動板(62)，所述移動板(62)的下表面固定安裝有第一刮料板(65)。
7.根據權利要求6所述的一種農村污水處理系統，其特征在于，所述出料組件(7)包括支架(72)，所述支架(72)的下表面與沉淀單元(5)的上表面固定連接，所述支架(72)的上表面固定安裝有轉動電機(71)，所述轉動電機(71)的輸出端固定安裝有螺旋管(73)，所述螺旋管(73)的一端與沉淀單元(5)的底面內壁轉動連接。
8.根據權利要求7所述的一種農村污水處理系統，其特征在于，所述第二刮料組件(10)包括第一固定板(102)與第二固定板(106)，所述第一固定板(102)的側壁上轉動安裝有第二往復絲杠(105)，所述第二往復絲杠(105)的一端延伸至第一固定板(102)的側壁外，所述第二往復絲杠(105)的外壁上固定安裝有第二導輪(101)，所述第二導輪(101)與第一導輪(67)通過鏈帶活動連接，所述第二往復絲杠(105)的外表面螺紋安裝有活動板(104)，所述活動板(104)的下表面固定安裝有第二刮料板(103)，其中所述活動板(104)和移動板(62)的初始位置分別位于第二往復絲杠(105)和第一往復絲杠(63)的不同端。
9.根據權利要求8所述的一種農村污水處理系統，其特征在于，所述超聲波處理單元(13)包括處理箱(131)，所述處理箱(131)的下表面固定安裝有進泥管(132)與第一排氣管(133)，所述進泥管(132)的一端與污泥濃縮單元(9)的側板上固定連接，所述處理箱(131)的上表面固定安裝有出泥管(134)與控制箱(135)，所述處理箱(131)的側壁上固定安裝有第二排氣管(136)，所述第二排氣管(136)的內壁上固定安裝有超聲波換能器(137)，所述超聲波換能器(137)的一端固定安裝有助推器(138)，所述助推器(138)的一端固定安裝有聲吶管(139)，所述聲吶管(139)的一端延伸至處理箱(131)的內部。
10.根據權利要求1-9中任意一項所述的一種農村污水處理系統的使用方法，其特征在于，包括如下步驟：S1、通過轉動轉盤(113)，此時轉盤(113)會帶動螺紋桿(114)進行旋轉，曝氣管(3)上設置有若干個螺紋桿(114)，且每個螺紋桿(114)的一端均固定安裝有鏈輪(115)，每個鏈輪(115)之間通過鏈帶活動連接，因此在轉盤(113)通過螺紋桿(114)帶動鏈輪(115)轉動時也會帶動其他的螺紋桿(114)進行旋轉，由于每個活塞(111)與固定頭(121)的接觸位置不同，因此在螺紋桿(114)旋轉時，活塞(111)上升后與固定頭(121)的接觸點不同，從而使的通氣口的大小不同，此時通過氣泵對主氣管(2)內充氣，然后氣體會分別流通到曝氣管(3)內；S2、此時曝氣管(3)內的氣體會通過球形噴頭(122)噴到污水內，通過氣體在曝氣管(3)內流通時會吹動扇葉(125)進行旋轉，此時扇葉(125)會通過轉動桿(124)帶動驅動錐齒輪(126)進行轉動，由于驅動錐齒輪(126)與從動錐齒輪(128)嚙合連接，因此會通過使從動錐齒輪(128)使齒輪(127)進行轉動，由于齒輪(127)與半齒輪(1210)嚙合連接，因此使半齒輪(1210)進行轉動，從而通過活動桿(129)帶動球形噴頭(122)在固定頭(121)內進行轉動，經過曝氣后的污水通過出液管(4)流到沉淀單元(5)內；S3、經過沉淀后，將沉淀單元(5)內的水排出，剩下的污泥會存留在池底，此時通過驅動電機(66)使第一往復絲杠(63)轉動，在第一往復絲杠(63)轉動時會通過表面的螺紋使移動板(62)帶動第一刮料板(65)在池底進行移動，從而將污泥都聚集到一起，在第一往復絲杠(63)轉動時會使第一導輪(67)也進行旋轉，然后通過轉動電機(71)使螺旋管(73)進行轉動，隨著螺旋管(73)的旋轉會將聚集在一起的污泥進行上移，然后經過出料斗(8)落到污泥濃縮單元(9)內；S4、第一導輪(67)會通過鏈帶使第二導輪(101)帶動第二往復絲杠(105)進行轉動，然后第二往復絲杠(105)的外表面通過螺紋使活動板(104)帶動第二刮料板(103)將污泥刮到污泥濃縮單元(9)的一側，此時進泥管(132)會將污泥抽到處理箱(131)內，然后在超聲波換能器(137)、助推器(138)的作用下，使污泥產生微小的空隙，然后聲吶管(139)的作用下，使空隙變成充滿水蒸氣或氣體的氣泡，它們?cè)谘由祀A段增長并在壓縮階段收縮，直到它們內爆，當這些氣泡破裂時，它們會產生極端的機械剪切力，從而破壞污泥最堅固的表面。
發明內容
本發明的目的在于：為了解決上述的問題，而提出的一種農村污水處理系統及其應用。
為了實現上述目的，本發明采用了如下技術方案：一種農村污水處理系統，包括好氧單元、沉淀單元與污泥濃縮單元，所述好氧單元的內壁上固定安裝有主氣管，所述主氣管的一端延伸至好氧單元的側壁外，所述主氣管的一端固定安裝有氣泵，所述主氣管的側壁上固定安裝有曝氣管，所述好氧單元的外壁上固定安裝有出液管，所述曝氣管的內壁上設置有限位組件與調節組件；
所述限位組件包括伸縮桿，所述伸縮桿的一端與曝氣管的內壁固定連接，所述伸縮桿的另一端固定安裝有活塞。
作為上述技術方案的進一步描述：
所述活塞的一端延伸至曝氣管的側壁外，所述活塞的內壁上螺紋安裝有螺紋桿，所述螺紋桿的一端延伸至曝氣管的側壁外，所述螺紋桿的一端固定安裝有轉盤，所述螺紋桿的外壁上固定安裝有鏈輪。
作為上述技術方案的進一步描述：
所述調節組件包括固定頭，所述活塞延伸至固定頭內，所述固定頭的側壁上固定安裝有放置盒，所述固定頭的內壁上轉動安裝有活動桿，所述活動桿的外壁上轉動安裝有球形噴頭，所述活動桿的一端延伸至放置盒內，所述活動桿的一端固定安裝有半齒輪。
每組調節組件中的活塞與固定頭的初始接觸位置不同，其中該接觸位置設計滿足如下規則：距離主氣管較近側的調節組件中的通氣口較小，遠離主氣管側的調節組件中的通氣口較大，限位組件提供曝氣管內氣體通氣口出氣可調的基礎上提供調節組件的氣流旋轉噴出動力。
作為上述技術方案的進一步描述：
所述放置盒的底面內壁上轉動安裝有轉動桿，所述轉動桿的一端延伸至曝氣管的內部，所述轉動桿的一端固定安裝有扇葉所述轉動桿的外壁上固定安裝有驅動錐齒輪，所述放置盒的內壁上通過轉軸轉動安裝有齒輪與從動錐齒輪，所述齒輪與半齒輪嚙合連接，所述驅動錐齒輪與從動錐齒輪嚙合連接。
作為上述技術方案的進一步描述：
所述沉淀單元的上表面設置有第一刮料組件與出料組件，所述沉淀單元的側壁上固定安裝有出料斗，所述污泥濃縮單元的上表面設置有第二刮料組件，所述污泥濃縮單元的側壁上設置有超聲波處理單元。
作為上述技術方案的進一步描述：
所述第一刮料組件包括第一安裝板與第二安裝板，所述第二安裝板的側壁上通過放置板固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有第一往復絲杠，所述第一往復絲杠的一端延伸至第二安裝板的側壁外，所述第一往復絲杠的一端有第一安裝板的側壁轉動連接，所述第一往復絲杠的外壁上固定安裝有第一導輪，所述第一往復絲杠的外表面螺紋安裝有移動板，所述移動板的下表面固定安裝有第一刮料板。
作為上述技術方案的進一步描述：
所述出料組件包括支架，所述支架的下表面與沉淀單元的上表面固定連接，所述支架的上表面固定安裝有轉動電機，所述轉動電機的輸出端固定安裝有螺旋管，所述螺旋管的一端與沉定池的底面內壁轉動連接。
作為上述技術方案的進一步描述：
所述第二刮料組件包括第一固定板與第二固定板，所述第一固定板的側壁上轉動安裝有第二往復絲杠，所述第二往復絲杠的一端延伸至第一固定板的側壁外，所述第二往復絲杠的外壁上固定安裝有第二導輪，所述第二導輪與第一導輪通過鏈帶活動連接，所述第二往復絲杠的外表面螺紋安裝有活動板，所述活動板的下表面固定安裝有第二刮料板。
作為上述技術方案的進一步描述：
所述超聲波處理單元包括處理箱，所述處理箱的下表面固定安裝有進泥管與第一排氣管，所述進泥管的一端與污泥濃縮單元的側板上固定連接，所述處理箱的上表面固定安裝有出泥管與控制箱，所述處理箱的側壁上固定安裝有第二排氣管，所述第二排氣管的內壁上固定安裝有超聲波換能器，所述超聲波換能器的一端固定安裝有助推器，所述助推器的一端固定安裝有聲吶管，所述聲吶管的一端延伸至處理箱的內部。
本發明還公開了一種農村污水處理系統使用方法，包括如下步驟：
S1、通過轉動轉盤，此時轉盤會帶動螺紋桿進行旋轉，曝氣管上設置有若干個螺紋桿，且每個螺紋桿的一端均固定安裝有鏈輪，每個鏈輪之間通過鏈帶活動連接，因此在轉盤通過螺紋桿帶動鏈輪轉動時也會帶動其他的螺紋桿進行旋轉，由于每個活塞與固定頭的接觸位置不同，因此在螺紋桿旋轉時，活塞上升后與固定頭的接觸點不同，從而使的通氣口的大小不同，此時通過氣泵對主氣管內充氣，然后氣體會分別流通到曝氣管內；
S2、此時曝氣管內的氣體會通過球形噴頭噴到污水內，通過氣體在曝氣管內流通時會吹動扇葉進行旋轉，此時扇葉會通過轉動桿帶動驅動錐齒輪進行轉動，由于驅動錐齒輪與從動錐齒輪嚙合連接，因此會通過使從動錐齒輪使齒輪進行轉動，由于齒輪與半齒輪嚙合連接，因此使半齒輪進行轉動，從而通過活動桿帶動球形噴頭在固定頭內進行轉動，經過曝氣后的污水通過出液管流到沉淀單元內；
S3、經過沉淀后，將沉淀單元內的水排出，剩下的污泥會存留在池底，此時通過驅動電機使第一往復絲杠轉動，在第一往復絲杠轉動時會通過表面的螺紋使移動板帶動第一刮料板在池底進行移動，從而將污泥都聚集到一起，在第一往復絲杠轉動時會使第一導輪也進行旋轉，然后通過轉動電機使螺旋管進行轉動，隨著螺旋管的旋轉會將聚集在一起的污泥進行上移，然后經過出料斗落到污泥濃縮單元內；
S4、第一導輪會通過鏈帶使第二導輪帶動第二往復絲杠進行轉動，然后第二往復絲杠的外表面通過螺紋使活動板帶動第二刮料板將污泥刮到污泥濃縮單元的一側，此時進泥管會將污泥抽到處理箱內，然后在超聲波換能器、助推器的作用下，使污泥產生微小的空隙，然后聲吶管的作用下，使空隙變成充滿水蒸氣或氣體的氣泡，它們?cè)谘由祀A段增長并在壓縮階段收縮，直到它們內爆，當這些氣泡破裂時，它們會產生極端的機械剪切力，從而破壞污泥最堅固的表面。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
1、本發明中，通過設置有限位組件與調節組件，通過轉動轉盤，在轉盤通過螺紋桿帶動鏈輪轉動時也會帶動其他的螺紋桿進行旋轉，由于每個活塞與固定頭的接觸位置不同，因此在螺紋桿旋轉時，活塞上升后與固定頭的接觸點不同，從而使得通氣口的大小不同，此時通過氣泵對主氣管內充氣，然后氣體會分別流通到曝氣管內，可以控制多個噴頭，從而使得調節簡單便捷，結構簡單，便于后期維修，同時可以使曝氣管噴出的氣體均勻，提高污水中的曝氣處理效果，進而提高污水凈化效果。
2、本發明中，通過設置有第一刮料組件，通過驅動電機使第一往復絲杠轉動，在第一往復絲杠轉動時會通過表面的螺紋使移動板帶動第一刮料板在池底進行移動，從而將污泥都聚集到一起，在第一往復絲杠轉動時會使第一導輪也進行旋轉，然后通過轉動電機使螺旋管進行轉動，隨著螺旋管的旋轉會將聚集在一起的污泥進行上移，然后經過出料斗落到污泥濃縮單元內，減少工人的勞動強度，同時T提高設備的自動化。
3、本發明中，通過設置有超聲波處理單元，第一導輪會通過鏈帶使第二導輪帶動第二往復絲杠進行轉動，然后第二往復絲杠的外表面通過螺紋使活動板帶動第二刮料板將污泥刮到污泥濃縮單元的一側，此時進泥管會將污泥抽到處理箱內，然后在超聲波換能器、助推器的作用下，使污泥產生微小的空隙，然后聲吶管的作用下，使空隙變成充滿水蒸氣或氣體的氣泡，它們?cè)谘由祀A段增長并在壓縮階段收縮，直到它們內爆，當這些氣泡破裂時，它們會產生極端的機械剪切力，從而破壞污泥最堅固的表面，提高剩余污泥的利用價值，節省污水處理成本，減少化學藥劑使用。
4、本發明中無需額外設置噴頭旋轉驅動機構，借助限位組件和調節組件的聯動，使得在進行差異化可調通氣口設計的基礎上同時實現噴射氣流的旋轉動力提供。
