公布日：2022.08.09
申請日：2022.06.10
分類號：C02F9/10(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/34(2006.01)N
摘要
一種焦化廢水綜合治理裝置及工藝方法，涉及化工生產領域，為了原有裝置及工藝處理廢水中氨氮、H2S、CO2，酚等物質處理不達標，流程長，能耗高的問題，本發明通過預處理裝置、原料緩存罐、蒸氨塔、脫酚塔、溶劑汽提塔、溶劑回收塔、三級冷卻分凝裝置、進料預熱器a、進料預熱器b、進料預熱器c、溶劑冷卻器溶劑回流罐的連接設計，按照“預處理—蒸氨—萃取—溶劑回收”的工藝流程實現了把廢水的H2S,CO2等氣體分離出來，回收NH3，同時將廢水中的酚產品進一步回收，經過處理后的合格水去再次利用或者直接去生化處理的效果。
權利要求書

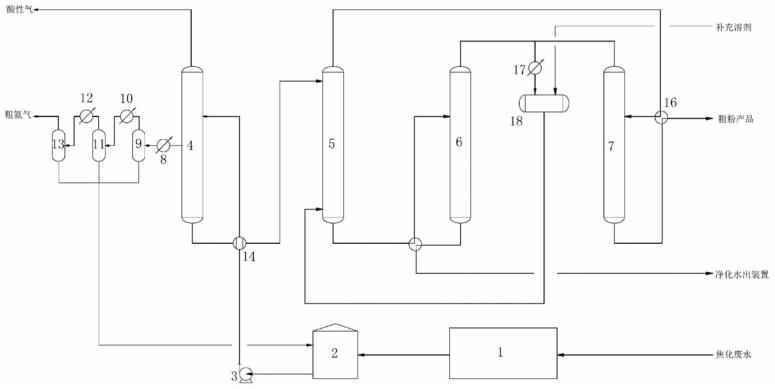

1.一種焦化廢水綜合治理裝置，包括預處理裝置(1)、原料緩存罐(2)、增壓泵(3)、蒸氨塔(4)、脫酚塔(5)、溶劑汽提塔(6)、溶劑回收塔(7)、三級冷卻分凝裝置、進料預熱器a(14)、進料預熱器b(15)、進料預熱器c(16)、溶劑冷卻器(17)、溶劑回流罐(18)，其特征在于：所述預處理裝置(1)連接原料緩存罐(2)，所述原料緩存罐(2)依次通過增壓泵(3)與進料預熱器a(14)連接至蒸氨塔(4)中部，所述蒸氨塔(4)底端經過料預熱器a(14)連接至脫酚塔(5)上部，所述蒸氨塔(4)中部連接三級冷卻分凝裝置，所述三級冷卻分凝裝置底端連接至原料緩存罐(2)；所述脫酚塔(5)底端通過進料預熱器b(15)連接溶劑汽提塔(6)中部，脫酚塔(5)頂部通過進料預熱器c(16)連接溶劑回收塔(7)中部；所述溶劑汽提塔(6)底端通過進料預熱器b(15)接出，溶劑汽提塔(6)頂部一方面通過溶劑冷卻器(17)連接溶劑回流罐(18)另一方面連接溶劑回收塔(7)頂部；所述溶劑回收塔(7)底端通過進料預熱器c(16)接出；所述溶劑回流罐(18)底部連接至脫酚塔(5)底部。
2.如權利要求1所述的一種焦化廢水綜合治理裝置，其特征在于：所述預處理裝置(1)包括旋風分離除固裝置、電化學除懸裝置、聚結除油裝置。
3.如權利要求1所述的一種焦化廢水綜合治理裝置，其特征在于：所述三級冷卻分凝裝置包括：一級冷凝器(8)、二級冷凝器(10)、三級冷凝器(12)、一級分凝器(9)、二級分凝器(11)、三級分凝器(13),所述一級冷凝器(8)一端連接蒸氨塔(4)另一端連接一級分凝器(9)中部；所述一級分凝器(9)頂端通過二級冷凝器(10)連接二級分凝器(11)中部，所述二級分凝器(11)頂端通過三級冷凝器(12)連接三級分凝器(13)中部，所述一級分凝器(9)、二級分凝器(11)、三級分凝器(13)的底端連接至原料緩存罐(2)。
4.一種新型焦化廢水綜合治理的工藝方法，其特征在于：包括以下步驟：第一步：來自企業前工段的有機廢水首先進入預處理裝置(1)，通過旋風分離除固、電化學除懸、聚結除油，將有機廢水中的膠體、細小懸浮物、油份進行有效脫除，除掉廢水中的油和雜質；第二步：經過預處理的廢水進入原料緩存罐(2)，增壓泵(3)出口壓力1.5±0.2mpaG，經過增壓泵(3)增壓與蒸氨塔(4)塔釜液通過進料預熱器a(14)換熱后進入蒸氨塔(4)，CO2和H2S等酸性氣從蒸氨塔(4)頂酸性氣管道排出裝置，從側線采出的含氨蒸汽分別經過一級冷凝器(8)、二級冷凝器(10)、三級冷凝器(12)逐級冷卻后，在一級分凝器(9)、二級分凝器(11)、三級分凝器(13)進行氣液分離，分離的液相重新回到原料緩存罐(2)，從三級冷卻分凝裝置分離的氨氣排出裝置；第三步：從蒸氨塔(4)塔釜出來的物料經過進料預熱器a(14)冷卻后進入脫酚塔(5)塔頂，與從脫酚塔(5)塔釜進入的萃取劑逆流接觸，萃取廢水中的酚，萃取條件為：溫度選定在50-70℃，以降低冷卻水用量；萃取相比：萃取劑油相與水相的體積比為：1:4；萃取級數：為了將污水中總酚含量將至350mg/L以下，萃取采用4-5級；第四步：從脫酚塔(5)塔底出來的萃余相與溶劑汽提塔(6)的塔釜液通過進料預熱器b(15)換熱后進入溶劑汽提塔(6)，從溶劑汽提塔(6)塔頂汽提出來的溶劑通過溶劑冷卻器(17)冷卻降溫至40-45℃后進入溶劑回流罐(18)，從溶劑汽提塔(6)塔釜出來的凈化水通過進料預熱器b(15)加熱進料后出排出裝置；第五步：從脫酚塔(5)塔頂出來的萃取相與溶劑回收塔(7)的塔釜液通過進料預熱器c(16)換熱后進入溶劑回收塔(7)，通過精餾原理回收溶劑，從溶劑回收塔(7)塔頂出來的溶劑通過溶劑冷卻器(17)冷卻降溫至40-45℃后進入溶劑回流罐(18)，然后重新回到脫酚塔(5)利用，從溶劑回收塔(7)塔釜出來的粗酚產品通過進料預熱器c(16)后排出裝置。
5.如權利要求4所述的一種新型焦化廢水綜合治理的工藝方法，其特征在于：所述溶劑回流罐(18)還可以從外界直接補入MIBK甲基異丁基酮。
6.如權利要求4所述的一種新型焦化廢水綜合治理的工藝方法，其特征在于：所述蒸氨塔(4)塔釜液為163±5℃脫除掉酸性氣和氨氣的高溫廢水。
7.如權利要求4所述的一種新型焦化廢水綜合治理的工藝方法，其特征在于：所述溶劑汽提塔(6)的塔釜液為107±5℃脫除掉酸性氣、氨氣和酚的高溫凈化水，其中NH3＜100mg/L,H2S＜30mg/L；酚＜350mg/L。
8.如權利要求4所述的一種新型焦化廢水綜合治理的工藝方法，其特征在于：所述溶劑回收塔(7)的塔釜液為204±5℃的高溫粗酚產品酚，酚＞85％。
發明內容
為了達到將廢水中氨氮、H2S、CO2，酚等物質經過多級分離處理徹底脫除干凈，凈化后得到凈化的水并進入下一工序循環使用；酚氨等產品實現直接進行回收的效果，本發明提供一種焦化廢水綜合治理裝置及工藝方法：
一種焦化廢水綜合治理裝置，包括預處理裝置、原料緩存罐、增壓泵、蒸氨塔、脫酚塔、溶劑汽提塔、溶劑回收塔、三級冷卻分凝裝置、進料預熱器a、進料預熱器b、進料預熱器c、溶劑冷卻器、溶劑回流罐；
所述預處理裝置連接原料緩存罐，所述原料緩存罐依次通過增壓泵與進料預熱器a連接至蒸氨塔中部，所述蒸氨塔底端經過料預熱器a連接至脫酚塔上部，所述蒸氨塔中部連接三級冷卻分凝裝置，所述三級冷卻分凝裝置底端連接至原料緩存罐；
所述脫酚塔底端通過進料預熱器b連接溶劑汽提塔中部，脫酚塔頂部通過進料預熱器c連接溶劑回收塔中部；
所述溶劑汽提塔底端通過進料預熱器b接出，溶劑汽提塔頂部一方面通過溶劑冷卻器連接溶劑回流罐另一方面連接溶劑回收塔頂部；
所述溶劑回收塔底端通過進料預熱器c接出；
所述溶劑回流罐底部連接至脫酚塔底部；
所述預處理裝置包括旋風分離除固裝置、電化學除懸裝置、聚結除油裝置。
所述三級冷卻分凝裝置包括：一級冷凝器、二級冷凝器、三級冷凝器、一級分凝器、二級分凝器、三級分凝器,所述一級冷凝器一端連接蒸氨塔另一端連接一級分凝器中部；所述一級分凝器頂端通過二級冷凝器連接二級分凝器中部，所述二級分凝器頂端通過三級冷凝器連接三級分凝器中部，所述一級分凝器、二級分凝器、三級分凝器的底端連接至原料緩存罐。
一種焦化廢水綜合治理的工藝方法，
包括以下步驟：
第一步：來自企業前工段的有機廢水首先進入預處理裝置，通過旋風分離除固、電化學除懸、聚結除油，將有機廢水中的膠體、細小懸浮物、油份進行有效脫除，除掉廢水中的油和雜質；
第二步：經過預處理的廢水進入原料緩存罐，增壓泵出口壓力1.5±0.2mpaG，經過增壓泵增壓與蒸氨塔塔釜液通過進料預熱器a換熱后進入蒸氨塔，CO2和H2S等酸性氣從蒸氨塔頂酸性氣管道排出裝置，從側線采出的含氨蒸汽分別經過一級冷凝器、二級冷凝器、三級冷凝器逐級冷卻后，在一級分凝器、二級分凝器、三級分凝器進行氣液分離，分離的液相重新回到原料緩存罐，從三級冷卻分凝裝置分離的氨氣排出裝置；
第三步：從蒸氨塔塔釜出來的物料經過進料預熱器a冷卻后進入脫酚塔塔頂，與從脫酚塔塔釜進入的萃取劑逆流接觸，萃取廢水中的酚，萃取條件為：溫度選定在50-70℃，以降低冷卻水用量；萃取相比：萃取劑油相與水相的體積比為：1:4；萃取級數：為了將污水中總酚含量將至350mg/L以下，萃取采用4-5級。；
第四步：從脫酚塔塔底出來的萃余相與溶劑汽提塔的塔釜液通過進料預熱器b換熱后進入溶劑汽提塔，從溶劑汽提塔塔頂汽提出來的溶劑通過溶劑冷卻器冷卻降溫至40-45℃后進入溶劑回流罐，從溶劑汽提塔塔釜出來的凈化水通過進料預熱器b加熱進料后出排出裝置；
第五步：從脫酚塔塔頂出來的萃取相與溶劑回收塔的塔釜液通過進料預熱器c換熱后進入溶劑回收塔，通過精餾原理回收溶劑，從溶劑回收塔塔頂出來的溶劑通過溶劑冷卻器冷卻降溫至40-45℃后進入溶劑回流罐，然后重新回到脫酚塔利用，從溶劑回收塔塔釜出來的粗酚產品通過進料預熱器c后排出裝置。
所述溶劑回流罐還可以從外界直接補入MIBK甲基異丁基酮。
所述蒸氨塔塔釜液為163±5℃脫除掉酸性氣和氨氣的高溫廢水。
所述溶劑汽提塔的塔釜液為107±5℃脫除掉酸性氣、氨氣和酚的高溫凈化水，其中NH3＜100mg/L,H2S＜30mg/L；酚＜350mg/L.
所述溶劑回收塔的塔釜液為204±5℃的高溫粗酚產品酚，酚＞85％。
本發明優點：
原工藝廢水經過收集后直接進入蒸氨塔進行蒸發提濃，從塔頂冷凝后直接得到氨水產品，導致氨水產品濃度低；H2S、CO2等酸性氣體也會一同進入氨水產品，影響氨水品質；蒸氨塔塔釜液酚含量超標，直接去生化處理，導致生化系統難以運行。本發明裝置及工藝方法，能將廢水中氨氮、H2S、CO2，酚等物質經過多級分離處理徹底脫除干凈，凈化后的合格水進入下一工序，酚氨等產品直接進行回收。
（發明人：趙桂周;徐哲;馮文虎）
