公布日：2022.08.19
申請日：2022.06.01
分類號：C02F1/72(2006.01)I;C02F1/78(2006.01)I
摘要
本發明公開一種用于廢水氧化的多相強化反應器，包括自下而上的氣液混合器、氣液全混流反應區、強化反應區和氣液傳熱傳質區；氣體通過氣液混合器進入氣液全混流反應區，該區內設置環流導筒和帶有氣液分布器的分隔板；強化反應區內設置若干傳質強化塔板，上部設置液體出口；氣液傳熱傳質區內自下而上設置集液盤、換熱區和液體入口，液體通過集液盤上的液體通道向上，集液盤處設置有液體循環出口連接氣液混合器；反應器的頂部設置氣體出口。該多相強化反應器適用于廢水處理處理過程，具備氣液混合均勻充分、多段式反應、氣液傳質面積大、反應速率快、操作彈性大的特點，可顯著提升高濃度廢水的氧化效率，提高氧氣利用率，降低運行成本。
權利要求書
1.一種用于廢水氧化的多相強化反應器，其特征在于，包括自下而上依次設置的氣液混合器、氣液全混流反應區、強化反應區和氣液傳熱傳質區，所述氣液混合器設置于所述反應器的底部，氣體通過所述氣液混合器進入所述反應器，所述氣液混合器的出口設置于所述氣液全混流反應區內，所述氣液全混流反應區內設置有若干串聯的全混流組件，所述全混流組件包括豎直設置的環流導筒和在所述環流導筒上方水平設置的分隔板，所述分隔板上設置有氣液分布器，所述分隔板下方的氣液混合物通過所述氣液分布器進入所述分隔板上方的區域，所述強化反應區內水平設置有若干傳質強化塔板，所述強化反應區的上部設置液體出口，所述氣液傳熱傳質區內自下而上依次設置有集液盤、換熱區和液體入口，所述集液盤上設置有若干液體通道，液體通過所述液體通道由所述集液盤下方的區域進入所述集液盤上方的區域，所述集液盤處設置有液體循環出口，所述液體循環出口連接所述氣液混合器的液體入口，所述反應器的頂部設置氣體出口；優選的，所述液體通道為降液管。
2.根據權利要求1所述的用于廢水氧化的多相強化反應器，其特征在于，所述全混流組件有2-4組。
3.根據權利要求1所述的用于廢水氧化的多相強化反應器，其特征在于，所述環流導筒的內徑滿足，其中d為所述環流導筒的內徑，D為所述反應器的內徑，所述環流導筒與所述反應器同軸設置。
4.根據權利要求1所述的用于廢水氧化的多相強化反應器，其特征在于，每個所述分隔板上均勻分布4-6個氣液分布器。
5.根據權利要求1所述的用于廢水氧化的多相強化反應器，其特征在于，所述氣液分布器為內徑50mm的盤式分布器，所述盤式分布器的升氣管上設置有擋液帽。
6.根據權利要求1所述的用于廢水氧化的多相強化反應器，其特征在于，所述傳質強化塔板為篩板、固閥塔板或立體塔板。
7.根據權利要求1所述的用于廢水氧化的多相強化反應器，其特征在于，所述傳質強化塔板的數量為1-5個。
8.根據權利要求1所述的用于廢水氧化的多相強化反應器，其特征在于，每個所述傳質強化塔板均含有10-15個傳質強化通道，所述傳質強化通道的內徑為20mm，所述傳質強化塔板的傳質強化通道的高度為60mm。
9.根據權利要求1所述的用于廢水氧化的多相強化反應器，其特征在于，所述換熱區的高度為200-500mm，所述換熱區內設置有多相換熱器。
10.權利要求1-9任一所述的用于廢水氧化的多相強化反應器的使用方法，其特征在于，包括：氣相進料經由所述氣液混合器進入反應器，原料液相從所述液體入口進入，在所述換熱區與反應后上升的氣相換熱，升溫后在所述集液盤上聚集，經所述液體循環出口進入所述氣液混合器的液體入口，與氣相進料一起經所述氣液混合器混合均勻進入所述反應器內；氣液混合物首先進入所述全混流反應區的環流導筒，由形成的環流增加氣液停留時間，使氣液相充分接觸，，之后所述氣液分布器將氣液混合物重新混合均勻，以多股流體的方式進入所述強化反應區，氣液混合物在所述傳質強化塔板的作用下充分混合，將剩余原料反應完全，液體產物由上方的液體出口流出，剩余氣體在換熱區與原始液相充分換熱后，由氣體出口排出。
發明內容
本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種用于廢水氧化的多相強化反應器及其使用方法，能夠有效地提高廢水臭氧氧化及濕式氧化效率。

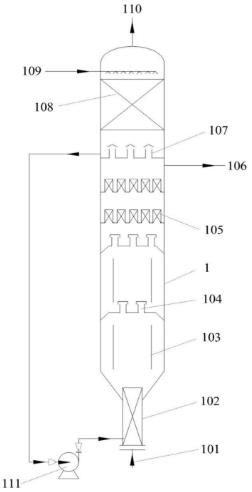

為實現上述目的，本發明采用如下的技術方案：一種用于廢水氧化的多相強化反應器，包括自下而上依次設置的氣液混合器、氣液全混流反應區、強化反應區和氣液傳熱傳質區，所述氣液混合器設置于所述反應器的底部，氣體通過所述氣液混合器進入所述反應器，所述氣液混合器的出口設置于所述氣液全混流反應區內，所述氣液全混流反應區內設置有若干串聯的全混流組件，所述全混流組件包括豎直設置的環流導筒和在所述環流導筒上方水平設置的分隔板，所述分隔板上設置有氣液分布器，所述分隔板下方的氣液混合物通過所述氣液分布器進入所述分隔板上方的區域，所述強化反應區內水平設置有若干傳質強化塔板，所述強化反應區的上部設置液體出口，所述氣液傳熱傳質區內自下而上依次設置有集液盤、換熱區和液體入口，所述集液盤上設置有若干液體通道，液體通過所述液體通道由所述集液盤下方的區域進入所述集液盤上方的區域，所述集液盤處設置有液體循環出口，所述液體循環出口連接所述氣液混合器的液體入口，所述反應器的頂部設置氣體出口。
氣液混合物由所述氣液混合器充分混合后，進入所述環流導筒，通過環流作用形成全混流反應，氣液反應主要在該部分進行。所述環流導筒上方的氣液分布管使氣液反應物能夠以均勻混合的狀態進入下一區域。所述強化反應區內的傳質強化塔板能夠?qū)馀葸M(jìn)一步破碎，增加氣液傳質效率，使反應更加充分并在該區域快速達到平衡狀態。反應結束的液相由所述集液盤重新進入氣液混合器進行循環。所述氣液傳熱傳質區內上方新鮮料液（低溫）從所述反應器頂部的液體入口處進入并向下，在換熱區與上升的高溫氣相接觸換熱，并由新鮮料液將上升氣相中的液滴及泡沫沖洗下來。反應剩余氣體則從所述反應器頂部的氣體出口排出，氣液相分開回收再利用。
進一步的，所述氣液混合器為靜態混合器。氣液混合物直接被靜態混合器高效預混后進入所述氣液全混流反應區。
進一步的，所述全混流組件有2-4組。氣液經環流導筒形成環流。
進一步的，所述環流導筒的高度為300mm。
進一步的，所述環流導筒的內徑滿足，其中d為所述環流導筒的內徑，D為所述反應器的內徑，所述環流導筒與所述反應器同軸設置。
進一步的，每個所述分隔板上均勻分布4-6個氣液分布器。氣液分布器可減小液體不良分布而引起的分離效率下降，起到均化組分、均布流體的作用。
進一步的，所述氣液分布器的高度為50mm。
進一步的，所述氣液分布器為內徑50mm的盤式分布器，所述盤式分布器的升氣管上設置有擋液帽。
進一步的，所述傳質強化塔板為篩板、固閥塔板或立體塔板。
進一步的，所述傳質強化塔板的數量為1-5個。
進一步的，所述強化反應區的高度為500mm。
進一步的，相鄰所述傳質強化塔板的間距為20mm。
進一步的，每個所述傳質強化塔板均含有10-15個傳質強化通道，所述傳質強化通道的內徑為20mm，所述傳質強化塔板的傳質強化通道的高度為60mm。
進一步的，所述液體入口連接噴淋器。新鮮料液從頂部噴淋下來，在換熱區與上升的氣相換熱，升溫后經液體循環出口進入反應器底部，與氣相進料一起經所述氣液混合器混合均勻，進入反應器。
進一步的，所述傳熱傳質區的高度為900mm。
進一步的，所述液體通道為降液管。能有效均布液體停留時間。
進一步的，所述降液管的高度為50mm。
進一步的，所述換熱區的高度為200-500mm，所述換熱區內設置有多相換熱器。
液體入口進入的是原始廢水，由噴淋器噴灑而出，液體入口上部為反應器頂部，設有氣體出口，反應器內剩余氣體由此排出。
進一步的，所述用于廢水氧化的多相強化反應器還包括：設置于所述液體循環出口和所述氣液混合器的液體入口之間的液相進料泵、氧氣儲存罐、預處理裝置、冷卻裝置及尾氣處理裝置。
本發明還提供一種上述用于廢水氧化的多相強化反應器的使用方法，包括：氣相進料經由所述氣液混合器進入反應器，原料液相從所述液體入口進入，在所述換熱區與反應后上升的氣相換熱，升溫后在所述集液盤上聚集，經所述液體循環出口進入所述氣液混合器的液體入口，與氣相進料一起經所述氣液混合器混合均勻進入所述反應器內；氣液混合物首先進入所述全混流反應區的環流導筒，由形成的環流增加氣液停留時間，使氣液相充分接觸，，之后所述氣液分布器將氣液混合物重新混合均勻，以多股流體的方式進入所述強化反應區，氣液混合物在所述傳質強化塔板的作用下充分混合，將剩余原料反應完全，液體產物由上方的液體出口流出，剩余氣體在換熱區與原始液相充分換熱后，由氣體出口排出。
本發明所提供的用于廢水氧化的多相強化反應器的有益效果在于：
1.首先，氣液混合物經環流導筒能形成氣液環流區域，增加了氣液停留時間，使氣液兩相充分接觸，氣體亦可通過氣液分布器分散成均勻的細小氣泡，也大大增加了氣液接觸面積，顯著強化了氣液傳質效率。
2.該多相強化反應器能夠?qū)庖合嘟?jīng)過多階段區域充分混合反應，增加氣相停留時間，加快氣液反應速率，提高氣體利用率，提升氣液反應效率，循環利用熱能，降低能源消耗。
（發明人：羅華勛;巫先坤）
