公布日：2022.07.05
申請日：2022.03.28
分類號：C02F1/40(2006.01)I
摘要
本發明提供了一種污水池中的油污分離裝置，屬于污水處理技術領域。包括進水筒、分離罐、儲油筒、水平支撐桿、浮球、電機，儲油筒套在分離罐外，儲油筒上下兩端與分離罐密封焊接，水平支撐桿焊接在進水筒外壁，浮球固定在水平支撐桿外端，進水筒下端通過通管與分離罐上端連通，分離罐內部設置有隔離筒，清潔組件，電機固定進水筒上，電機的輸出軸下端連接有旋轉軸，旋轉軸上固連有支撐鋼架，隔離筒上端與支撐鋼架固定，清潔組件包括套筒，套筒上端固定有清潔塊，清潔塊位于隔離筒內，套筒下端固定有浮塊，本發明結構簡單，操作方便，且除油效率高、可自動清潔內部，產品使用壽命長。
權利要求書

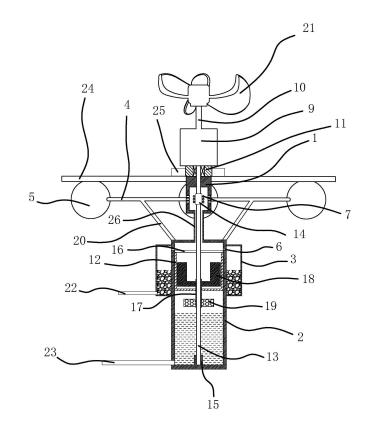

1.一種污水池中的油污分離裝置，包括進水筒(1)、分離罐(2)、儲油筒(3)、水平支撐桿(4)和浮球(5)，其特征在于，所述儲油筒(3)套在分離罐(2)外，所述儲油筒(3)上下兩端與分離罐(2)密封焊接，分離罐(2)外壁開有連通儲油筒(3)的出油孔(6)，所述水平支撐桿(4)焊接在進水筒(1)外壁，所述浮球(5)固定在水平支撐桿(4)的外端，所述進水筒(1)下端通過通管(26)與分離罐(2)上端連通，所述進水筒(1)的周壁上開有若干個進水孔(7)組，進水筒(1)頂部固定有底座(8)，底座(8)上固定有電機(9)，底座(8)內固定有與電機(9)的輸出軸(10)配合的軸承(11)，所述分離罐(2)內部設置有隔離筒(12)，所述隔離筒(12)上端開口下端封閉，所述電機(9)的輸出軸(10)下端通過聯軸器(14)豎直連接有旋轉軸(13)，聯軸器(14)位于進水筒(1)內，所述旋轉軸(13)穿過通管(26)并轉動連接在分離罐(2)底部的凹槽(15)上，旋轉軸(13)上固連有支撐鋼架(16)，隔離筒(12)上端與支撐鋼架(16)固定，旋轉軸(13)上還設有清潔組件，所述清潔組件包括貫穿隔離筒(12)并滑動套在旋轉軸(13)上的套筒(17)，套筒(17)上端固定有清潔塊(18)，清潔塊(18)位于隔離筒(12)內，套筒(17)下端固定有浮塊(19)，出油孔(6)位于支撐鋼架(16)上方。
2.根據權利要求1所述的一種污水池中的油污分離裝置，其特征在于，所述的水平支撐桿(4)上焊接有加強桿(20)，加強桿(20)下端與分離罐(2)頂部焊接固定。
3.根據權利要求2所述的一種污水池中的油污分離裝置，其特征在于，所述隔離筒(12)由石墨烯基網膜制成。
4.根據權利要求3所述的一種污水池中的油污分離裝置，其特征在于，所述電機(9)為雙頭電機，電機(9)上端的輸出軸(10)上連接有風扇(21)。
5.根據權利要求4所述的一種污水池中的油污分離裝置，其特征在于，所述的清潔塊(18)為筒型，所述清潔塊(18)中間開有圓槽。
6.根據權利要求5所述的一種污水池中的油污分離裝置，其特征在于，所述儲油筒(3)底部設有排油污管(22)，所述分離罐(2)底部設有排水管(23)。
7.根據權利要求6所述的一種污水池中的油污分離裝置，其特征在于，所述的支撐鋼架(16)包括若干根直管(27)和環形管(28)，直管(27)呈米字型焊接在環形管(28)上。
8.根據權利要求7所述的一種污水池中的油污分離裝置，其特征在于，所述的進水孔(7)組具有四組且均勻周向分布，每組進水孔(7)組上豎直排列有三個進水孔(7)。
9.根據權利要求8所述的一種污水池中的油污分離裝置，其特征在于，所述的清潔塊(18)外壁與隔離筒(12)內壁貼靠。10.根據權利要求9所述的一種污水池中的油污分離裝置，其特征在于，所述的進水筒(1)上固定有水平設置的光伏板(24)，光伏板(24)下端與浮球(5)相抵靠，底座(8)外固定有與光伏板(24)電連的蓄電池(25)，蓄電池(25)與電機(9)電連。
發明內容
本發明的目的是針對現有的技術存在上述問題，提出了一種污水池中的油污分離裝置，除油效率高，自動化程度高，節省人工，工作效率高。
本發明的目的可通過下列技術方案來實現：一種污水池中的油污分離裝置，包括進水筒、分離罐、儲油筒、水平支撐桿和浮球，其特征在于，所述儲油筒套在分離罐外，所述儲油筒上下兩端與分離罐密封焊接，分離罐外壁開有連通儲油筒的出油孔，所述水平支撐桿焊接在進水筒外壁，所述浮球固定在水平支撐桿的外端，所述進水筒下端通過通管與分離罐上端連通，所述進水筒的周壁上開有若干個進水孔組，進水筒頂部固定有底座，底座上固定有電機，底座內固定有與電機的輸出軸配合的軸承，所述分離罐內部設置有隔離筒，所述隔離筒上端開口下端封閉，所述電機的輸出軸下端通過聯軸器豎直連接有旋轉軸，聯軸器位于進水筒內，所述旋轉軸穿過通管并轉動連接在分離罐底部的凹槽上，旋轉軸上固連有支撐鋼架，隔離筒上端與支撐鋼架固定，旋轉軸上還設有清潔組件，所述清潔組件包括貫穿隔離筒并滑動套在旋轉軸上的套筒，套筒上端固定有清潔塊，清潔塊位于隔離筒內，套筒下端固定有浮塊，出油孔位于支撐鋼架上方。
本發明污水池中的油污分離裝置有隔離筒、清潔組件、電機，通過電機帶動隔離筒轉動，將進入到分離罐內油污水進行高效分離，被分離出來的油污留在隔離筒內，當油污達到一定量時，油污通過出油孔進入儲油筒內，被分離出來的水透過隔離筒進入分離罐底部，實現油污和水的高效分離，在分離油污水的同時，通過設置在套筒下端的浮塊隨著水位的增減帶動套筒上下升降，并帶動固定在套筒上端的清潔塊對隔離筒內部進行清潔，避免油污殘?jiān)舸�，延長裝置使用壽命，可自動清理裝置內部，本發明創造性地設置清潔組件對隔離筒內部進行自動清潔，無需耗能啟動，節省人工且節省資源。
進一步的，所述的水平支撐桿上焊接有加強桿，加強桿下端與分離罐頂部焊接固定。
設置加強桿可以更好地固定和支撐水平支撐桿，有效避免突發情況，間接保證浮球可以穩定地漂浮水上，保證裝置可以更好地漂浮在水中。
進一步的，所述隔離筒由石墨烯基網膜制成。
石墨烯基網膜由改性石墨烯采用特殊工藝與網膜基材復合，可改變膜材料表面的潤濕性，石墨烯基網膜具有親水疏油特性，有效提高膜材料的油水分離性能，水可快速通過，原油及懸浮固體顆粒則不易通過，使油污保留在隔離筒內，將油水快速分離且分離效果好。
進一步的，所述的電機為雙頭電機，電機上端的輸出軸上連接有風扇。
本裝置可通過自然風吹動風扇使電機的輸出軸轉動，可以不用給電機供電，環保節能。
進一步的，所述的清潔塊為筒型，所述清潔塊中間開有圓槽。
進一步的，所述儲油筒底部設有排油污管，所述分離罐底部設有排水管。
進一步的，所述的支撐鋼架包括若干根直管和環形管，直管呈米字型焊接在環形管上。
進一步的，所述的進水孔組具有四組且均勻周向分布，每組進水孔組上豎直排列有三個進水孔。
本裝置通過設置進水孔組，實現進水筒更好地收集油污水，且每組進水孔組上豎直排列有三個進水孔，可保證裝置在不同重量時期發生的漂浮高度變化時進水筒均可不間斷收集油污水進行油污分離凈化。
進一步的，所述的清潔塊外壁與隔離筒內壁貼靠。清潔塊即可以上下升降，又可以相對隔離筒轉動，可有效清潔隔離筒內壁殘留的油污。
進一步的，所述的進水筒上固定有水平設置的光伏板，光伏板下端與浮球相抵靠，底座外固定有與光伏板電連的蓄電池，蓄電池與電機電連。
本發明創造性地設置光伏板，光伏板可通過吸收太陽能并將其轉變?yōu)殡娔軆?chǔ)存在蓄電池內供電機使用，很好地符合環保理念。
與現有技術相比，本發明的優點有：
1、本發明創造性地設置清潔組件，使得隔離筒內部可自動清潔，延長裝置使用壽命，同時，所述清潔組件無需電能驅動，合理利用水的勢能實現自動升降，符合環保理念。
2、本發明設置有風扇和光伏板，風扇通過自然風吹動實現風力發電，光伏板通過吸收太陽能轉化為電能并儲存在蓄電池中供電機使用，有效保證電機在斷電時可持續運作，既環保又提高工作效率。
3、本發明設置有電機、隔離筒，通過電機帶動隔離筒轉動對油污水進行分離，自動化程度高，節省人工，除油效率高，工作效率高。
4、本發明污水池中的油污分離裝置，結構簡單，操作便捷。
發明內容
本發明的目的是針對現有的技術存在上述問題，提出了一種污水池中的油污分離裝置，除油效率高，自動化程度高，節省人工，工作效率高。
本發明的目的可通過下列技術方案來實現：一種污水池中的油污分離裝置，包括進水筒、分離罐、儲油筒、水平支撐桿和浮球，其特征在于，所述儲油筒套在分離罐外，所述儲油筒上下兩端與分離罐密封焊接，分離罐外壁開有連通儲油筒的出油孔，所述水平支撐桿焊接在進水筒外壁，所述浮球固定在水平支撐桿的外端，所述進水筒下端通過通管與分離罐上端連通，所述進水筒的周壁上開有若干個進水孔組，進水筒頂部固定有底座，底座上固定有電機，底座內固定有與電機的輸出軸配合的軸承，所述分離罐內部設置有隔離筒，所述隔離筒上端開口下端封閉，所述電機的輸出軸下端通過聯軸器豎直連接有旋轉軸，聯軸器位于進水筒內，所述旋轉軸穿過通管并轉動連接在分離罐底部的凹槽上，旋轉軸上固連有支撐鋼架，隔離筒上端與支撐鋼架固定，旋轉軸上還設有清潔組件，所述清潔組件包括貫穿隔離筒并滑動套在旋轉軸上的套筒，套筒上端固定有清潔塊，清潔塊位于隔離筒內，套筒下端固定有浮塊，出油孔位于支撐鋼架上方。
本發明污水池中的油污分離裝置有隔離筒、清潔組件、電機，通過電機帶動隔離筒轉動，將進入到分離罐內油污水進行高效分離，被分離出來的油污留在隔離筒內，當油污達到一定量時，油污通過出油孔進入儲油筒內，被分離出來的水透過隔離筒進入分離罐底部，實現油污和水的高效分離，在分離油污水的同時，通過設置在套筒下端的浮塊隨著水位的增減帶動套筒上下升降，并帶動固定在套筒上端的清潔塊對隔離筒內部進行清潔，避免油污殘?jiān)舸�，延長裝置使用壽命，可自動清理裝置內部，本發明創造性地設置清潔組件對隔離筒內部進行自動清潔，無需耗能啟動，節省人工且節省資源。
進一步的，所述的水平支撐桿上焊接有加強桿，加強桿下端與分離罐頂部焊接固定。
設置加強桿可以更好地固定和支撐水平支撐桿，有效避免突發情況，間接保證浮球可以穩定地漂浮水上，保證裝置可以更好地漂浮在水中。
進一步的，所述隔離筒由石墨烯基網膜制成。
石墨烯基網膜由改性石墨烯采用特殊工藝與網膜基材復合，可改變膜材料表面的潤濕性，石墨烯基網膜具有親水疏油特性，有效提高膜材料的油水分離性能，水可快速通過，原油及懸浮固體顆粒則不易通過，使油污保留在隔離筒內，將油水快速分離且分離效果好。
進一步的，所述的電機為雙頭電機，電機上端的輸出軸上連接有風扇。
本裝置可通過自然風吹動風扇使電機的輸出軸轉動，可以不用給電機供電，環保節能。
進一步的，所述的清潔塊為筒型，所述清潔塊中間開有圓槽。
進一步的，所述儲油筒底部設有排油污管，所述分離罐底部設有排水管。
進一步的，所述的支撐鋼架包括若干根直管和環形管，直管呈米字型焊接在環形管上。
進一步的，所述的進水孔組具有四組且均勻周向分布，每組進水孔組上豎直排列有三個進水孔。
本裝置通過設置進水孔組，實現進水筒更好地收集油污水，且每組進水孔組上豎直排列有三個進水孔，可保證裝置在不同重量時期發生的漂浮高度變化時進水筒均可不間斷收集油污水進行油污分離凈化。
進一步的，所述的清潔塊外壁與隔離筒內壁貼靠。清潔塊即可以上下升降，又可以相對隔離筒轉動，可有效清潔隔離筒內壁殘留的油污。
進一步的，所述的進水筒上固定有水平設置的光伏板，光伏板下端與浮球相抵靠，底座外固定有與光伏板電連的蓄電池，蓄電池與電機電連。
本發明創造性地設置光伏板，光伏板可通過吸收太陽能并將其轉變?yōu)殡娔軆?chǔ)存在蓄電池內供電機使用，很好地符合環保理念。
與現有技術相比，本發明的優點有：
1、本發明創造性地設置清潔組件，使得隔離筒內部可自動清潔，延長裝置使用壽命，同時，所述清潔組件無需電能驅動，合理利用水的勢能實現自動升降，符合環保理念。
2、本發明設置有風扇和光伏板，風扇通過自然風吹動實現風力發電，光伏板通過吸收太陽能轉化為電能并儲存在蓄電池中供電機使用，有效保證電機在斷電時可持續運作，既環保又提高工作效率。
3、本發明設置有電機、隔離筒，通過電機帶動隔離筒轉動對油污水進行分離，自動化程度高，節省人工，除油效率高，工作效率高。
4、本發明污水池中的油污分離裝置，結構簡單，操作便捷。
（發明人：孫文雄;蔣躍杰;邱振輝;曹蓮;王曉雄;余興）
