公布日：2022.08.12
申請日：2022.07.12
分類號：B01D1/10(2006.01)I;B01D1/30(2006.01)I;C02F1/04(2006.01)I
摘要
本發明提供一種工業廢水設備用塔式蒸發管，涉及廢水處理領域。該工業廢水設備用塔式蒸發管，包括廢水池，廢水池的底端安裝有循環管，所述廢水池的上方設有處理腔，廢水池通過三個豎桿與處理腔固定，廢水池中設有擾流板，廢水池的內壁上固定安裝有氣缸，氣缸的輸出軸與擾流板固定，擾流板上方設有密封板，密封板與廢水池之間通過橡膠墊連接，擾流板上固定安裝有U型環，U型環上固定安裝有多個大管。該工業廢水設備用塔式蒸發管，通過設置蒸發機構、廢水池、抽氣泵和加熱腔，能夠起到高效率蒸發的效果，并且雜質還可以周期的排出，能夠解決現有技術的污水蒸發處理裝置存在的諸多問題。
權利要求書

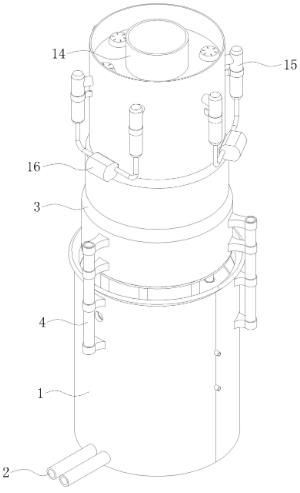

1.一種工業廢水設備用塔式蒸發管，包括廢水池（1），廢水池（1）的底端安裝有循環管（2），其特征在于：所述廢水池（1）的上方設有處理腔（3），廢水池（1）通過三個豎桿（4）與處理腔（3）固定，廢水池（1）中設有擾流板（5），廢水池（1）的內壁上固定安裝有氣缸（6），氣缸（6）的輸出軸與擾流板（5）固定，擾流板（5）上方設有密封板（7），密封板（7）與廢水池（1）之間通過橡膠墊（8）連接，擾流板（5）上固定安裝有U型環（9），U型環（9）上固定安裝有多個大管（10），大管（10）的上端貫穿密封板（7）并與密封板（7）固定連接，橡膠墊（8）上設有通孔（11），通孔（11）與廢水池（1）的外部連通，氣缸（6）收縮到底時，密封板（7）處于通孔（11）的上方；所述處理腔（3）的內部底端固定安裝有底板（12），處理腔（3）的上端內部固定安裝有蓋板（13），底板（12）上固定安裝有加熱腔（14），加熱腔（14）的上端貫穿蓋板（13）并與蓋板（13）固定連接，處理腔（3）的內部位于加熱腔（14）的四周位置設有多個蒸發機構（15），蒸發機構（15）的下端貫穿底板（12）并與底板（12）固定連接，蒸發機構（15）的上端貫穿蓋板（13）并與蓋板（13）固定連接，蒸發機構（15）的外端處于處理腔（3）的外部，處理腔（3）的外部固定安裝多個抽氣泵（16），抽氣泵（16）通過管道與兩個蒸發機構（15）連接。
2.根據權利要求1所述的一種工業廢水設備用塔式蒸發管，其特征在于：所述蒸發機構（15）包括蒸發管（1501）、抽水管（1502）和恒壓管（1503），抽水管（1502）固定安裝在蒸發管（1501）的底端并與蒸發管（1501）連通，抽水管（1502）的下端與大管（10）對應，蒸發管（1501）的上下兩端分別與底板（12）和蓋板（13）固定，蒸發管（1501）的上端固定安裝有單向氣閥（1504），單向氣閥（1504）處于蓋板（13）上，恒壓管（1503）處于加熱腔（14）的外部，恒壓管（1503）通過連接桿（1505）與蒸發管（1501）固定連接，恒壓管（1503）通過連通管（1506）與蒸發管（1501）固定連接且連通，連通管（1506）與連接桿（1505）均貫穿處理腔（3），蒸發管（1501）的內部均固定安裝有隔板（1507），蒸發管（1501）的外部固定套接有恒溫套（1508），抽氣泵（16）的管道與恒壓管（1503）的底端連通。
3.根據權利要求2所述的一種工業廢水設備用塔式蒸發管，其特征在于：所述抽水管（1502）的直徑小于蒸發管（1501）的直徑，抽水管（1502）的直徑與大管（10）的內徑配合。
4.根據權利要求2所述的一種工業廢水設備用塔式蒸發管，其特征在于：所述隔板（1507）處于蒸發管（1501）中部位置，隔板（1507）將蒸發管（1501）內部分為多個腔體。
5.根據權利要求2所述的一種工業廢水設備用塔式蒸發管，其特征在于：所述恒溫套（1508）處于蒸發管（1501）的外部，恒溫套（1508）的中部不與蒸發管（1501）接觸，恒溫套（1508）的外部開設有多個圓孔。
6.根據權利要求1所述的一種工業廢水設備用塔式蒸發管，其特征在于：所述大管（10）的上端內安裝有單向閥，大管（10）的上端內壁設有斜坡面形狀。
7.根據權利要求1所述的一種工業廢水設備用塔式蒸發管，其特征在于：所述加熱腔（14）與處理腔（3）同心設置，多個蒸發機構（15）與加熱腔（14）的距離均相同，多個蒸發機構（15）等距離排列分布。
發明內容
針對現有技術的不足，本發明提供了一種工業廢水設備用塔式蒸發管，解決了以上背景技術中提出的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種工業廢水設備用塔式蒸發管，包括廢水池，廢水池的底端安裝有循環管，所述廢水池的上方設有處理腔，廢水池通過三個豎桿與處理腔固定，廢水池中設有擾流板，廢水池的內壁上固定安裝有氣缸，氣缸的輸出軸與擾流板固定，擾流板上方設有密封板，密封板與廢水池之間通過橡膠墊連接，擾流板上固定安裝有U型環，U型環上固定安裝有多個大管，大管的上端貫穿密封板并與密封板固定連接，橡膠墊上設有通孔，通孔與廢水池的外部連通，氣缸收縮到底時，密封板處于通孔的上方。
處理腔的內部底端固定安裝有底板，處理腔的上端內部固定安裝有蓋板，底板上固定安裝有加熱腔，加熱腔的上端貫穿蓋板并與蓋板固定連接，處理腔的內部位于加熱腔的四周位置設有多個蒸發機構，蒸發機構的下端貫穿底板并與底板固定連接，蒸發機構的上端貫穿蓋板并與蓋板固定連接，蒸發機構的外端處于處理腔的外部，處理腔的外部固定安裝多個抽氣泵，抽氣泵通過管道與兩個蒸發機構連接。
蒸發機構包括蒸發管、抽水管和恒壓管，抽水管固定安裝在蒸發管的底端并與蒸發管連通，抽水管的下端與大管對應，蒸發管的上下兩端分別與底板和蓋板固定，蒸發管的上端固定安裝有單向氣閥，單向氣閥處于蓋板上，恒壓管處于加熱腔的外部，恒壓管通過連接桿與蒸發管固定連接，恒壓管通過連通管與蒸發管固定連接且連通，連通管與連接桿均貫穿處理腔，蒸發管的內部均固定安裝有隔板，蒸發管的外部固定套接有恒溫套，抽氣泵的管道與恒壓管的底端連通
優選的，所述抽水管的直徑小于蒸發管的直徑，抽水管的直徑與大管的內徑配合。
優選的，所述隔板處于蒸發管中部位置，隔板將蒸發管內部分為多個腔體。
優選的，所述恒溫套處于蒸發管的外部，恒溫套的中部不與蒸發管接觸，恒溫套的外部開設有多個圓孔。
優選的，所述大管的上端內安裝有單向閥，大管的上端內壁設有斜坡面形狀。
優選的，所述加熱腔與處理腔同心設置，多個蒸發機構與加熱腔的距離均相同，多個蒸發機構等距離排列分布。
與現有技術相比，本發明具備以下有益效果：
1、該工業廢水設備用塔式蒸發管，通過設置蒸發機構、廢水池、抽氣泵和加熱腔，工業廢水首先經過循環管進入至廢水池中，然后驅動多個抽水泵，通過蒸發管、抽水管以及大管將工業廢水抽至恒壓管中，當恒壓管中不存在空氣時停止抽水，大管的單向閥關閉，通過加熱腔對多個蒸發管進行加熱，在蒸發管溫度增加的時候，其內部的工業廢水可以通過蒸發管上端的單向氣閥排出，直至蒸發管內部的廢水粘稠度增加，然后抽氣泵反向泵氣使恒壓管中的廢水重回蒸發管中，此時控制氣缸輸出端下移，抽水管離開大管，廢水經過蒸發管的時候可以同蒸發管中的污水一塊排出，直至排出至密封板的上方，然后通孔裸露出來，從通孔中排出，能夠起到高效率蒸發的效果，并且雜質還可以周期的排出，能夠解決現有技術的污水蒸發處理裝置存在的諸多問題。
2、該工業廢水設備用塔式蒸發管，通過設置加熱腔，加熱腔可以采取太陽能加熱，或者在其內部加入燃燒裝置，能夠同時對多個蒸發管進行加熱，而且設置了恒溫套，恒溫套可以保證蒸發管的中下端受熱均勻，并隨著熱流以及冷水的運轉快速加熱。
3、該工業廢水設備用塔式蒸發管，通過設置擾流板，擾流板在隨著氣缸輸出軸周期上下移動的時候，可以起到混流廢水池中廢水的效果，并且擾流板上設置了U型環，可以實現廢水經過U型環進入至大管中，這種進入方式，能夠防止廢水中雜質過多導致堵塞，U型環可以起到一定的過濾效果。
（發明人：薛華堂;劉志強）
