公布日：2022.08.16
申請日：2022.04.15
分類號：C02F9/14(2006.01)I
摘要
本發明屬于污水處理技術領域，具體的說是農村分散式微動力生態污水處理裝置，包括處理箱，處理箱內通過隔板依次分隔成預沉淀腔、厭氧反應腔、兼性厭氧反應腔、好氧反應腔和二次沉淀腔，預沉淀腔、厭氧反應腔、兼性厭氧反應腔、好氧反應腔和二次沉淀腔并列設置，農村分散式微動力生態污水處理系統，生態污水處理系統適用于以上任意一種生態污水處理裝置，且生態污水處理系統包括依次設置的預沉淀處理、厭氧處理單元、兼性厭氧處理單元、好氧處理單元、二次沉淀處理、除氮、除磷單元、水生植物調節單元和過濾單元；能夠針對污水中的各種細菌或真菌進行反應結合去除，預沉淀處理和二次沉淀處理，能夠?qū)ξ鬯械慕^大部分雜質進行沉淀處理。
權利要求書

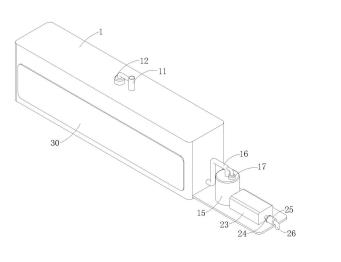

1.農村分散式微動力生態污水處理裝置，其特征在于：包括處理箱(1)，所述處理箱(1)內通過隔板依次分隔成預沉淀腔(3)、厭氧反應腔(4)、兼性厭氧反應腔(5)、好氧反應腔(6)和二次沉淀腔(7)，所述預沉淀腔(3)、厭氧反應腔(4)、兼性厭氧反應腔(5)、好氧反應腔(6)和二次沉淀腔(7)并列設置，且預沉淀腔(3)、厭氧反應腔(4)、兼性厭氧反應腔(5)、好氧反應腔(6)和二次沉淀腔(7)之間均通過對應的第一通水管(8)連通，且處理箱(1)一側固定連通有進水管(2)，所述進水管(2)與預沉淀腔(3)連通，所述處理箱(1)側壁下端固定設置有與預沉淀腔(3)連通的擋泥板(9)，所述預沉淀腔(3)下側內壁滑動連接有與擋泥板(9)匹配的推板(33)，所述推板(33)遠離擋泥板(9)的一側與預沉淀腔(3)內壁通過電動伸縮桿(32)固定連接，所述推板(33)上側壁與預沉淀腔(3)內壁通過鉸接板(34)鉸動連接，且鉸接板(34)兩側與預沉淀腔(3)內壁密封滑動連接，且處理箱(1)下側壁遠離擋泥板(9)的一端固定設置有排泥口(13)，所述好氧反應腔(6)內排列有曝氣管(31)，所述曝氣管(31)側壁開設有多組均勻分布的曝氣孔，且處理箱(1)上側壁固定設置有與曝氣管(31)連通的進氣管(11)，所述處理箱(1)上側壁設置有與進氣管(11)連通的氣泵(12)，且處理箱(1)遠離進水管(2)的側壁下端固定設置有支撐板(14)，所述支撐板(14)上設置有除氮除磷裝置和多級過濾裝置。
2.根據權利要求1所述的農村分散式微動力生態污水處理裝置，其特征在于：所述除氮除磷裝置包括除氮除磷筒(15)和第二通水管(16)，所述除氮除磷筒(15)固定設置在支撐板(14)上，所述第二通水管(16)一端與二次沉淀腔(7)連通，且第二通水管(16)另一端與除氮除磷筒(15)上端連通，所述除氮除磷筒(15)上端設置有與第二通水管(16)連通的水泵(17)，所述除氮除磷筒(15)上側內壁中心處設置有與第二通水管(16)連通的噴淋頭(18)，所述噴淋頭(18)固定設置有固定板(181)，所述除氮除磷筒(15)內依次設置有除氮填料(19)和除磷填料(20)，且除氮填料(19)和除磷填料(20)并列設置，所述除氮除磷筒(15)內腔下部固定連通有第三通水管(22)，所述第三通水管(22)遠離除氮除磷筒(15)的一端連通有水生植物調蓄組件。
3.根據權利要求2所述的農村分散式微動力生態污水處理裝置，其特征在于：所述水生植物調蓄組件包括水生植物調蓄箱(23)，所述水生植物調蓄箱(23)內栽種有均勻分布的水生植物，且水生植物調蓄箱(23)遠離第三通水管(22)的一端設置有排水口。
4.根據權利要求3所述的農村分散式微動力生態污水處理裝置，其特征在于：所述多級過濾裝置包括過濾筒(25)和排水管(26)，所述過濾筒(25)與排水口固定連通，且排水管(26)固定連通在過濾筒(25)遠離排水口的一端，所述過濾筒(25)內依次設置有過濾網(27)、活性炭過濾層(28)和過濾棉(29)，所述活性炭過濾層(28)位于過濾網(27)和過濾棉(29)之間，且過濾網(27)靠近排水口設置。
5.根據權利要求4所述的農村分散式微動力生態污水處理裝置，其特征在于：所述過濾筒(25)與排水口之間通過連接頭(24)連通，所述連接頭(24)與過濾筒(25)螺紋連接，且排水管(26)設置成開口朝下的折彎型。
6.根據權利要求2所述的農村分散式微動力生態污水處理裝置，其特征在于：所述除氮除磷筒(15)內還填充有生物膜過濾填料(21)，所述生物膜過濾填料(21)位于除氮填料(19)和除磷填料(20)下側。
7.根據權利要求1所述的農村分散式微動力生態污水處理裝置，其特征在于：所述處理箱(1)上側壁設置有透明觀察窗(30)，所述透明觀察窗(30)與處理箱(1)連接處設置有一圈厚度均勻的密封墊圈。
8.農村分散式微動力生態污水處理系統，其特征在于：所述生態污水處理系統適用于以上權利要求1-7中任意一種生態污水處理裝置，且生態污水處理系統包括依次設置的預沉淀處理單元、厭氧處理單元、兼性厭氧處理單元、好氧處理單元、二次沉淀處理單元、除氮、除磷單元、水生植物調節單元和過濾單元，所述預沉淀處理單元包括預沉淀腔(3)，厭氧處理單元包括厭氧反應腔(4)，兼性厭氧處理單元包括兼性厭氧反應腔(5)，好氧處理單元包括好養處理腔、進氣管(11)、氣泵(12)和曝氣管(31)，所述二次沉淀處理單元包括二次沉淀腔(7)，所述除氮、除磷單元包括除氮除磷筒(15)、噴淋頭(18)、第二通水管(16)、水泵(17)、除氮填料(19)和除磷填料(20)，所述水生植物調節單元包括水生植物調蓄箱(23)和水生植物，所述過濾單元包括過濾筒(25)和連接頭(24)。
發明內容
為了彌補現有技術裝置占地面積大、對于污水處理效果并不理想的問題，本發明提出農村分散式微動力生態污水處理裝置及處理系統。
本發明解決其技術問題所采用的技術方案是：農村分散式微動力生態污水處理裝置，包括處理箱，所述處理箱內通過隔板依次分隔成預沉淀腔、厭氧反應腔、兼性厭氧反應腔、好氧反應腔和二次沉淀腔，所述預沉淀腔、厭氧反應腔、兼性厭氧反應腔、好氧反應腔和二次沉淀腔并列設置，且預沉淀腔、厭氧反應腔、兼性厭氧反應腔、好氧反應腔和二次沉淀腔之間均通過對應的第一通水管連通，且處理箱一側固定連通有進水管，所述進水管與預沉淀腔連通，所述處理箱側壁下端固定設置有與預沉淀腔連通的擋泥板，所述預沉淀腔下側內壁滑動連接有與擋泥板匹配的推板，所述推板遠離擋泥板的一側與預沉淀腔內壁通過電動伸縮桿固定連接，所述推板上側壁與預沉淀腔內壁通過鉸接板鉸動連接，且鉸接板兩側與預沉淀腔內壁密封滑動連接，且處理箱下側壁遠離擋泥板的一端固定設置有排泥口，所述好氧反應腔內排列有曝氣管，所述曝氣管側壁開設有多組均勻分布的曝氣孔，且處理箱上側壁固定設置有與曝氣管連通的進氣管，所述處理箱上側壁設置有與進氣管連通的氣泵，且處理箱遠離進水管的側壁下端固定設置有支撐板，所述支撐板上設置有除氮除磷裝置和多級過濾裝置；能夠針對污水中的各種細菌或真菌進行反應結合去除，預沉淀處理和二次沉淀處理，能夠?qū)ξ鬯械慕^大部分雜質進行沉淀處理，在預沉淀腔內設置電動伸縮桿配合推板和鉸接板能夠?qū)㈩A(yù)沉淀腔3沉淀物推出預沉淀腔，無需人工清理，除氮除磷裝置能夠?qū)ξ鬯械牡土椎任⒘吭仉s質進行去除。
優選的，所述除氮除磷裝置包括除氮除磷筒和第二通水管，所述除氮除磷筒固定設置在支撐板上，所述第二通水管一端與二次沉淀腔連通，且第二通水管另一端與除氮除磷筒上端連通，所述除氮除磷筒上端設置有與第二通水管連通的水泵，所述除氮除磷筒上側內壁中心處設置有與第二通水管連通的噴淋頭，所述除氮除磷筒內依次設置有除氮填料和除磷填料，且除氮填料和除磷填料并列設置，所述除氮除磷筒內腔下部固定連通有第三通水管，所述第三通水管遠離除氮除磷筒的一端連通有水生植物調蓄組件；通過在除氮除磷筒內設置、除氮填料、除磷填料配合水泵和噴淋頭的使用，能夠有效除去污水中的氮、磷等元素及其化合物。
優選的，所述水生植物調蓄組件包括水生植物調蓄箱，所述水生植物調蓄箱內栽種有均勻分布的水生植物，且水生植物調蓄箱遠離第三通水管的一端設置有排水口；利用水生植物對污水進行處理，節約能耗，提高了生態環境改善效果。
優選的，所述多級過濾裝置包括過濾筒和排水管，所述過濾筒與排水口固定連通，且排水管固定連通在過濾筒遠離排水口的一端，所述過濾筒內依次設置有過濾網、活性炭過濾層和過濾棉，所述活性炭過濾層位于過濾網和過濾棉之間，且過濾網靠近排水口設置；三者的配合使用，提高了對污水中殘存的雜質的過濾效果。
優選的，所述過濾筒與排水口之間通過連接頭連通，所述連接頭與過濾筒螺紋連接，且排水管設置成開口朝下的折彎型；可以將過濾筒拆卸下來，從而及時對過濾筒內的過濾網、活性炭過濾層以及過濾棉進行清洗，確保過濾筒始終保持良好的過濾效果。
優選的，所述除氮除磷筒內還填充有生物膜過濾填料，所述生物膜過濾填料位于除氮填料和除磷填料下側；該生物膜過濾填料由砂礫石、鵝卵石等材料填充而成，能夠?qū)γ摰摿滋幚砗蟮奈鬯M行過濾，與過濾筒配合在一起，過濾效果較為理想。
優選的，所述處理箱上側壁設置有透明觀察窗，所述透明觀察窗與處理箱連接處設置有一圈厚度均勻的密封墊圈；工作人員可以通過透明觀察窗觀察處理箱內各腔室的反應情況，從而推測出對污水的處理效果。
農村分散式微動力生態污水處理系統，所述生態污水處理系統適用于以上任意一種生態污水處理裝置，且生態污水處理系統包括依次設置的預沉淀處理、厭氧處理單元、兼性厭氧處理單元、好氧處理單元、二次沉淀處理、除氮、除磷單元、水生植物調節單元和過濾單元，所述預沉淀處理單元包括預沉淀腔，厭氧處理單元包括厭氧反應腔，兼性厭氧處理單元包括兼性厭氧反應腔，好氧處理單元包括好養處理腔、進氣管、氣泵和曝氣管，所述二次沉淀處理單元包括二次沉淀腔，所述除氮、除磷單元包括除氮除磷筒、噴淋頭、第二通水管、水泵、除氮填料和除磷填料，所述水生植物調節單元包括水生植物調蓄箱和水生植物，所述過濾單元包括過濾筒和連接頭；實現對污水中各類細菌、雜質沉淀物的沉淀和去除，能夠除去污水中的氮、磷等元素，多級過濾，出水水質滿足農村水域排放要求。
本發明的有益之處在于：
1.能夠針對污水中的各種細菌或真菌進行反應結合去除，預沉淀處理和二次沉淀處理，能夠?qū)ξ鬯械慕^大部分雜質進行沉淀處理，在預沉淀腔內設置電動伸縮桿配合推板和鉸接板能夠?qū)㈩A(yù)沉淀腔沉淀物推出預沉淀腔，無需人工清理，通過在除氮除磷筒內設置、除氮填料、除磷填料配合水泵和噴淋頭的使用，能夠有效除去污水中的氮、磷等元素及其化合物；
2.在保障除氮除磷效果的前提下，還可以調節噴淋頭噴淋速率以及噴淋面積的大小，從而根據不同的使用需求調節噴淋頭的出水速率，提高對污水的處理效率，而多級過濾裝置能夠?qū)ξ鬯M行最終的過濾處理，保障了處理過后的水符合國家排放標準；
3.利用水生植物對污水進行處理，節約能耗，提高了生態環境改善效果，通過在過濾筒內設置過濾網、活性炭過濾層以及過濾棉能夠?qū)π枰懦龅奈鬯M行最終的物理過濾處理，三者的配合使用，提高了對污水中殘存的雜質的過濾效果，生物膜過濾填料由砂礫石、鵝卵石等材料填充而成，能夠?qū)γ摰摿滋幚砗蟮奈鬯M行過濾，與過濾筒配合在一起，過濾效果較為理想。
（發明人：馮彬;謝碧裕;劉奇;費錦榮;劉子璇）
