公布日:2022.06.21
申請日:2022.02.21
分類號:C02F9/14(2006.01)I;C02F101/16(2006.01)N
摘要
本發明涉及一種分布式農村污水處理設備及處理工藝,該設備包括沿污水處理方向依次連接的缺氧池、好氧池、豎流沉淀池、第一除磷池、第二除磷池、斜管沉淀池和清水池,所述的好氧池內還設有硝化液回流管路并返回連接至所述缺氧池。與現有技術相比,本發明將強化除磷、定量碳源投加、污泥節能回流、出水懸浮物控制技術四種技術相結合,有效提高對農村生活污水的處理效果與處理便捷性等。
權利要求書
1.一種分布式農村污水處理設備,其特征在于,包括沿污水處理方向依次連接的缺氧池、好氧池、豎流沉淀池、第一除磷池、第二除磷池、斜管沉淀池和清水池,所述的好氧池內還設有硝化液回流管路并返回連接至所述缺氧池。
2.根據權利要求1所述的一種分布式農村污水處理設備,其特征在于,所述的缺氧池與好氧池的底部分別設有獨立的曝氣管路,且所述曝氣管路分別與曝氣鼓風機連接;在好氧池內還設置有溶解氧探頭。
3.根據權利要求1所述的一種分布式農村污水處理設備,其特征在于,所述的豎流沉淀池的底部設有泥斗出泥管,內部設有位于液面下方的浮泥吸收管,且所述泥斗出泥管和所述浮泥吸收管均匯入連接一污泥回流泵的進口,該污泥回流泵的出口還返回連接至所述好氧池,所述豎流沉淀池內還設有氣提混合管與氣提出氣管,所述氣提出氣管匯入所述氣提混合管,且氣提混合管的底部與所述泥斗出泥管匯合連接,氣提混合管的頂部連接通至所述好氧池的泥管支路。
4.根據權利要求3所述的一種分布式農村污水處理設備,其特征在于,所述的浮泥吸收管的上部管口呈喇叭狀,且其位于液面下方至少2cm處;所述豎流沉淀池的頂部設有溢流堰,且在溢流堰前還設有擋泥板;所述氣提混合管與泥斗出泥管的匯合點距離所述泥斗出泥管的進泥口的距離至少為5cm。
5.根據權利要求3所述的一種分布式農村污水處理設備,其特征在于,所述的氣提出氣管上還設有空氣電磁閥,所述的氣提混合管上還設有氣提電磁閥。
6.根據權利要求1所述的一種分布式農村污水處理設備,其特征在于,所述的第一除磷池與第二除磷池內均設有穿孔曝氣管路,且所述第一除磷池內還設有除磷電解組件,所述第二除磷池內還設有除磷電絮凝組件,所述的第一除磷池和第二除磷池還分別連接PAC溶藥罐和PAM溶藥罐。
7.根據權利要求6所述的一種分布式農村污水處理設備,其特征在于,所述的除磷電解組件為鐵-鋁電極板,所述的除磷電絮凝組件為玻璃-鋁電極板。
8.根據權利要求1所述的一種分布式農村污水處理設備,其特征在于,所述的清水池內設置有懸浮物探頭與硝態氮探頭,在清水池的底部還設置循環管路連接過濾組件,該過濾組件的出口還返回連接所述清水池。
9.一種分布式農村污水處理工藝,其基于如權利要求1-8任一所述的分布式農村污水處理設備,其特征在于,該處理工藝包括以下步驟:(1)農村污水先進入缺氧池后再進入好氧池,同時,好氧池內的硝化液部分回流至缺氧池,缺氧池與好氧池內分別通過獨立的曝氣管路實現缺氧條件與好氧條件,好氧池的出水再送入豎流沉淀池內沉淀;(2)在豎流沉淀池中所產生的生化污泥部分經污泥回流管路回流至好氧池,當豎流沉淀池內出現浮泥現象時,還通過浮泥吸收管來抽吸浮泥并送入污泥回流管路中;(3)豎流沉淀池的上部出水送入第一除磷池內,經內置的除磷電解組件釋放三價鐵離子、鋁離子和污水的磷結合為不可溶的金屬磷酸鹽顆粒,金屬磷酸鹽顆粒再隨出水進入第二除磷池內,并由內置的除磷電絮凝組件促絮凝作用,第二除磷池的出水進入斜管沉淀池;(4)斜管沉淀池內經沉淀處理后,所得出水從上部進入清水池,清水池的上清液溢流完成排放,清水池內置的硝態氮探頭反饋與出水總氮關聯的信號,控制缺氧池內的反硝化碳源的補充投加,當硝態氮大于所設定的上限值13mg/L并持續超過5分鐘時,啟動往缺氧池內加入反硝化碳源;當硝態氮小于所設定的下限值7mg/L并持續超過5分鐘時,停止加入反硝化碳源;清水池還內置懸浮物探頭反饋出水懸浮物信號,當懸浮物大于所設定上限值10mg/L并持續超過5分鐘時,清水池啟動與其連接的過濾組件的循環管路;當懸浮物小于所設定下限值8mg/L并持續超過5min時,則關閉所述過濾組件。
10.根據權利要求9所述的一種分布式農村污水處理工藝,其特征在于,所述豎流沉淀池內還設有氣提混合管和氣提出氣管,所述氣提出氣管還匯入所述氣提混合管內,所述氣提混合管的頂部還連接所述好氧池,同時,檢測好氧池內的溶解氧的濃度,當好氧池內的溶解氧超過4mg/L并持續至少5min時,關閉污泥回流管路,并啟動氣提混合管和氣提出氣管;當好氧池內的溶解氧低于2.5mg/L并持續至少5min,關閉氣提混合管和氣提出氣管,啟動污泥回流管路。
發明內容
本發明的目的就是為了提供一種分布式農村污水處理設備及處理工藝,以更好的處理農村污水等。
本發明的目的可以通過以下技術方案來實現:

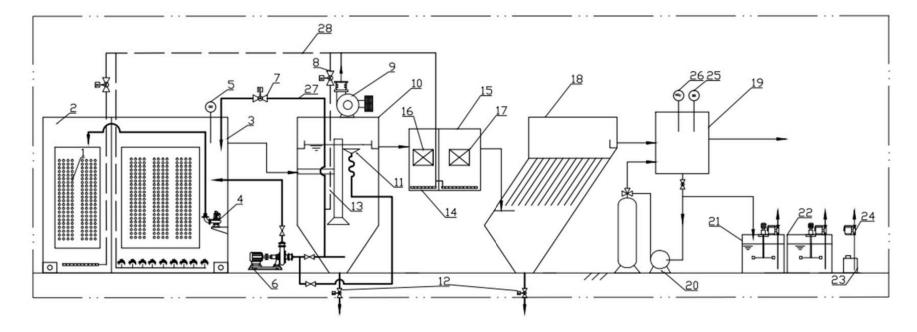

本發明的技術方案之一提供了一種分布式農村污水處理設備,包括沿污水處理方向依次連接的缺氧池、好氧池、豎流沉淀池、第一除磷池、第二除磷池、斜管沉淀池和清水池,所述的好氧池內還設有硝化液回流管路并返回連接至所述缺氧池。
進一步的,所述的缺氧池與好氧池的底部分別設有獨立的曝氣管路,且所述曝氣管路分別與曝氣鼓風機連接;在好氧池內還設置有溶解氧探頭。
進一步的,所述的豎流沉淀池的底部設有泥斗出泥管,內部設有位于液面下方的浮泥吸收管,且所述泥斗出泥管和所述浮泥吸收管均匯入連接一污泥回流泵的進口,該污泥回流泵的出口還返回連接至所述好氧池,所述豎流沉淀池內還設有氣提混合管與氣提出氣管,所述氣提出氣管匯入所述氣提混合管,且氣提混合管的底部與所述泥斗出泥管匯合連接,氣提混合管的頂部連接通至所述好氧池的泥管支路。
更進一步的,所述的浮泥吸收管的上部管口呈喇叭狀,且其位于液面下方至少2cm處;
所述豎流沉淀池的頂部設有溢流堰,且在溢流堰前還設有擋泥板;
所述氣提混合管與泥斗出泥管的匯合點距離所述泥斗出泥管的進泥口的距離至少為5cm。
更進一步的,所述的氣提出氣管上還設有空氣電磁閥,所述的氣提混合管上還設有氣提電磁閥。
進一步的,所述的第一除磷池與第二除磷池內均設有穿孔曝氣管路,且所述第一除磷池內還設有除磷電解組件,所述第二除磷池內還設有除磷電絮凝組件,所述的第一除磷池和第二除磷池還分別連接PAC溶藥罐和PAM溶藥罐。
更進一步的,所述的除磷電解組件為鐵-鋁電極板,所述的除磷電絮凝組件為玻璃-鋁電極板。
進一步的,所述的清水池內設置有懸浮物探頭與硝態氮探頭,在清水池的底部還設置循環管路連接過濾組件,該過濾組件的出口還返回連接所述清水池。
本發明的技術方案之二提供了一種分布式農村污水處理工藝,其基于如上所述的分布式農村污水處理設備,其特征在于,該處理工藝包括以下步驟:
(1)農村污水先進入缺氧池后再進入好氧池,同時,好氧池內的硝化液部分回流至缺氧池,缺氧池與好氧池內分別通過獨立的曝氣管路實現缺氧條件與好氧條件,好氧池的出水再送入豎流沉淀池內沉淀;
(2)在豎流沉淀池中所產生的生化污泥部分經污泥回流管路回流至好氧池,當豎流沉淀池內出現浮泥現象時,還通過浮泥吸收管來抽吸浮泥并送入污泥回流管路中;
(3)豎流沉淀池的上部出水送入第一除磷池內,經內置的除磷電解組件釋放三價鐵離子、鋁離子和污水的磷結合為不可溶的金屬磷酸鹽顆粒,金屬磷酸鹽顆粒再隨出水進入第二除磷池內,并由內置的除磷電絮凝組件促絮凝作用,第二除磷池的出水進入斜管沉淀池;
(4)斜管沉淀池內經沉淀處理后,所得出水從上部進入清水池,清水池的上清液溢流完成排放,清水池內置的硝態氮探頭反饋與出水總氮關聯的信號,控制缺氧池內的反硝化碳源的補充投加,當硝態氮大于所設定的上限值13mg/L并持續超過5分鐘時,啟動往缺氧池內加入反硝化碳源;當硝態氮小于所設定的下限值7mg/L并持續超過5分鐘時,停止加入反硝化碳源;清水池還內置懸浮物探頭反饋出水懸浮物信號,當懸浮物大于所設定上限值10mg/L并持續超過5分鐘時,清水池啟動與其連接的過濾組件的循環管路;當懸浮物小于所設定下限值8mg/L并持續超過5min時,則關閉所述過濾組件。
進一步的,所述豎流沉淀池內還設有氣提混合管和氣提出氣管,所述氣提出氣管還匯入所述氣提混合管內,所述氣提混合管的頂部還連接所述好氧池,同時,檢測好氧池內的溶解氧的濃度,當好氧池內的溶解氧超過4mg/L并持續至少5min時,關閉污泥回流管路,并啟動氣提混合管和氣提出氣管;當好氧池內的溶解氧低于2.5mg/L并持續至少5min,關閉氣提混合管和氣提出氣管,啟動污泥回流管路。
與現有技術相比,本發明具有以下優點:
(1)本發明的設備在除磷單元(即由第一除磷池和第二除磷池組成)設置藥劑除磷和電解除磷靈活相結合,保證了農村生活污水中磷的去除效率的同時,增加了工藝的靈活程度。
(2)本發明的設備在清水池內設置懸浮物探頭,其信號反饋自動過濾裝置,實現出水SS控制,既滿足了溶藥配水對懸浮物的要求,又保證了懸浮物達標排放;設置硝態氮探頭,其信號反饋自動碳源投加裝置,實現碳源的精確投加,盡可能地減少碳源的浪費。
(3)本發明的設備在生化沉淀池中增加一套用于吸取浮泥并實現污泥回流的管道,將浮泥吸管和底部污泥吸管共同匯入到污泥泵進口,實現生化沉淀池中的浮泥和污泥同步去除。另外為了減少生化沉淀池污泥回流過程中的能耗,本發明提出通過污泥泵和氣提兩種動力來源的實時切換。氣提的動力供給來源于曝氣風機,當好氧池中溶解氧濃度過高時,將多余風量用于沉淀池的污泥氣提,關閉污泥泵,從而減少污泥泵的使用時間。這一方面可以降低電力消耗,做到能源的合理化利用;還可以降低污泥泵連續運行的時間,延長設備的使用周期。在保障系統穩定運行的同時實現節能降耗。
(發明人:孫斌;房豪杰;于芬;陳超;李志剛;楊歡;劉倩;陳虹均)
