公布日：2022.08.30
申請日：2022.05.31
分類號：C02F3/20(2006.01)I;C02F103/30(2006.01)N
摘要
本發明涉及廢水處理技術領域，具體為一種紡織印染廢水處理曝氣裝置，包括曝氣池，所述曝氣池的側面固定安裝有氣體發生機構，且氣體發生機構的輸出軸上固定連接有主進氣管，所述曝氣池的正面固定安裝有控制器，所述曝氣池內側的底部固定安裝有導氣倉。該紡織印染廢水處理曝氣裝置，通過主進氣管向?qū)鈧}內部注入氣體，氣體可通過第一進氣管、第二進氣管、第三進氣管傳導進入進氣環管中，并沿膜片微孔曝氣器排出，同時當氣體在導氣倉內部流動時帶動驅動渦輪轉動，通過傳動桿、傳動卡塊傳動可帶動主導氣管以及進氣環管一、進氣環管二、進氣環管三轉動，使膜片微孔曝氣器在出氣時可在曝氣池內部轉動，使氣體可均勻分布在水體中。
權利要求書

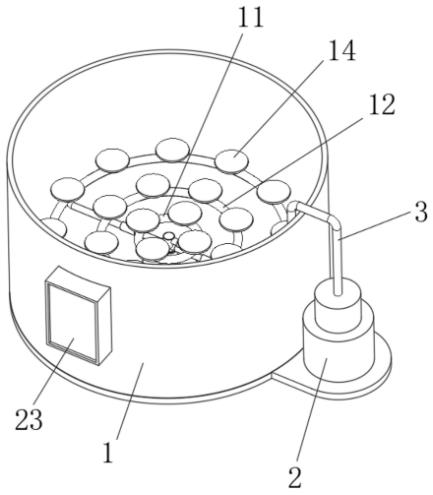

1.一種紡織印染廢水處理曝氣裝置，包括曝氣池(1)，所述曝氣池(1)的側面固定安裝有氣體發生機構(2)，且氣體發生機構(2)的輸出軸上固定連接有主進氣管(3)，所述曝氣池(1)的正面固定安裝有控制器(23)，其特征在于：所述曝氣池(1)內側的底部固定安裝有導氣倉(4)，且導氣倉(4)的內部活動安裝有驅動渦輪(5)，所述驅動渦輪(5)的頂部固定安裝有傳動桿(16)，且傳動桿(16)的頂端設置有傳動卡塊(17)，所述導氣倉(4)的頂部固定安裝有連接管(6)，且連接管(6)的內部活動安裝有主導氣管(7)，所述主導氣管(7)的外部固定連通有第一進氣管(8)、第二進氣管(9)、第三進氣管(10)，且第一進氣管(8)、第二進氣管(9)、第三進氣管(10)遠離主導氣管(7)的一端分別固定連通有進氣環管一(11)、進氣環管二(12)、進氣環管三(13)，所述第一進氣管(8)、第二進氣管(9)、第三進氣管(10)上均設置有電磁閥(15)，所述進氣環管一(11)、進氣環管二(12)、進氣環管三(13)的內部均設置有壓力檢測器(19)，所述進氣環管一(11)、進氣環管二(12)、進氣環管三(13)的頂部均固定安裝有均勻分布的膜片微孔曝氣器(14)。
2.根據權利要求1所述的一種紡織印染廢水處理曝氣裝置，其特征在于：所述主導氣管(7)的內部開設有與傳動卡塊(17)相互配合的傳動卡槽(18)，所述傳動卡塊(17)的頂部開設有倒角，所述主導氣管(7)安裝后其內部的傳動卡槽(18)卡接于傳動卡塊(17)的外部。
3.根據權利要求1所述的一種紡織印染廢水處理曝氣裝置，其特征在于：所述連接管(6)的內部固定安裝有限位環(21)，所述連接管(6)的內部固定套裝有位于限位環(21)上方的橡膠密封環(20)，所述連接管(6)通過橡膠密封環(20)與主導氣管(7)活動連接。
4.根據權利要求3所述的一種紡織印染廢水處理曝氣裝置，其特征在于：所述限位環(21)的內徑值比傳動卡塊(17)轉動時形成圓的直徑值大0.5-1cm，所述限位環(21)的內徑值比主導氣管(7)的外徑值小2-5cm。
5.根據權利要求1所述的一種紡織印染廢水處理曝氣裝置，其特征在于：所述主進氣管(3)的一端固定連通于導氣倉(4)的側面，所述導氣倉(4)內部的高度值比驅動渦輪(5)的高度值大1-2cm。
6.根據權利要求1所述的一種紡織印染廢水處理曝氣裝置，其特征在于：所述連接管(6)內部的下方卡接有導電滑環(22)，所述電磁閥(15)、壓力檢測器(19)通過導電滑環(22)與控制器(23)電性連接。
7.根據權利要求1所述的一種紡織印染廢水處理曝氣裝置，其特征在于：所述進氣環管一(11)、進氣環管二(12)、進氣環管三(13)處于同一平面，所述進氣環管三(13)位于進氣環管二(12)的內側，所述進氣環管二(12)位于進氣環管一(11)的內側。
8.根據權利要求1所述的一種紡織印染廢水處理曝氣裝置，其特征在于：所述電磁閥(15)的外部固定套裝有熱縮套。
發明內容
針對現有技術的不足，本發明提供了一種紡織印染廢水處理曝氣裝置，解決了上述背景技術中提出的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種紡織印染廢水處理曝氣裝置，包括曝氣池，所述曝氣池的側面固定安裝有氣體發生機構，且氣體發生機構的輸出軸上固定連接有主進氣管，所述曝氣池的正面固定安裝有控制器，所述曝氣池內側的底部固定安裝有導氣倉，且導氣倉的內部活動安裝有驅動渦輪，所述驅動渦輪的頂部固定安裝有傳動桿，且傳動桿的頂端設置有傳動卡塊，所述導氣倉的頂部固定安裝有連接管，且連接管的內部活動安裝有主導氣管，所述主導氣管的外部固定連通有第一進氣管、第二進氣管、第三進氣管，且第一進氣管、第二進氣管、第三進氣管遠離主導氣管的一端分別固定連通有進氣環管一、進氣環管二、進氣環管三，所述第一進氣管、第二進氣管、第三進氣管上均設置有電磁閥，所述進氣環管一、進氣環管二、進氣環管三的內部均設置有壓力檢測器，所述進氣環管一、進氣環管二、進氣環管三的頂部均固定安裝有均勻分布的膜片微孔曝氣器。
優選的，所述主導氣管的內部開設有與傳動卡塊相互配合的傳動卡槽，所述傳動卡塊的頂部開設有倒角，所述主導氣管安裝后其內部的傳動卡槽卡接于傳動卡塊的外部。
優選的，所述連接管的內部固定安裝有限位環，所述連接管的內部固定套裝有位于限位環上方的橡膠密封環，所述連接管通過橡膠密封環與主導氣管活動連接。
優選的，所述限位環的內徑值比傳動卡塊轉動時形成圓的直徑值大0.5-1cm，所述限位環的內徑值比主導氣管的外徑值小2-5cm。
優選的，所述主進氣管的一端固定連通于導氣倉的側面，所述導氣倉內部的高度值比驅動渦輪的高度值大1-2cm。
優選的，所述連接管內部的下方卡接有導電滑環，所述電磁閥、壓力檢測器通過導電滑環與控制器電性連接。
優選的，所述進氣環管一、進氣環管二、進氣環管三處于同一平面，所述進氣環管三位于進氣環管二的內側，所述進氣環管二位于進氣環管一的內側。
優選的，所述電磁閥的外部固定套裝有熱縮套。
本發明提供了一種紡織印染廢水處理曝氣裝置，具備以下有益效果：
1、該紡織印染廢水處理曝氣裝置，通過主進氣管向?qū)鈧}內部注入氣體，氣體可通過第一進氣管、第二進氣管、第三進氣管傳導進入進氣環管中，并沿膜片微孔曝氣器排出，同時當氣體在導氣倉內部流動時帶動驅動渦輪轉動，通過傳動桿、傳動卡塊傳動可帶動主導氣管以及進氣環管一、進氣環管二、進氣環管三轉動，使膜片微孔曝氣器在出氣時可在曝氣池內部轉動，使氣體可均勻分布在水體中，保證水中含氧率均衡。
2、該紡織印染廢水處理曝氣裝置，通過在進氣環管一、進氣環管二、進氣環管三內部設置壓力檢測器，通過壓力檢測器對各組進氣環管中的壓力進行檢測，并將信號反饋至控制器，控制器根據實時壓力控制第一進氣管、第二進氣管、第三進氣管上電磁閥的開放程度，從而使三組進氣環管中的壓力保持恒定，保證三組進氣環管上膜片微孔曝氣器中的氣體流速相同，進一步提高氣體分布效果，使氣體可均勻分布在水體中。
3、該紡織印染廢水處理曝氣裝置，通過在連接管的內部設置導電滑環，可通過導電滑環對電磁閥、壓力檢測器進行接電，保證進氣環管一、進氣環管二、進氣環管三轉動的同時電磁閥、壓力檢測器仍可進行通電，另外可在進氣管、進氣環管、主導氣管、導氣倉、主進氣管內部對電磁閥、壓力檢測器進行布線，可避免線路與水體接觸，防止線路損壞。
（發明人：王玉紅;胡春;宋倩倩;張正;周素萍;張韞）
