公布日：2022.08.16
申請日：2022.06.10
分類號：C02F1/10(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
一種焦化廢水蒸氨治理裝置，涉及化工生產領域，為了解決統的蒸氨汽提塔一般采用全脫的工藝路線，此類蒸氨工藝存在制取的氨水濃度低、H2S含量高，塔釜液氨含量超標的問題，本發明通過汽提塔、再沸器、進料冷卻器、酸性分離器、凈化水泵、分凝液冷卻器，汽提塔頂端連接酸性分離器，所述汽提塔中部通過一級預熱器連接一級分凝器，所述汽提塔底部一端通過凈化水泵連接至二級預熱器，另一端通過再沸器連接回汽提塔底部，本發明，徹底解決傳統工藝氨水濃度低、H2S含量高，塔釜液氨含量超標等問題，增加二級冷進料系統避免了氨氣資源的損失浪費以及造成的環保問題。
權利要求書
1.一種焦化廢水蒸氨治理裝置，包括原料水罐(1)、原料水泵(2)、汽提塔(3)、再沸器(4)、進料冷卻器(5)、酸性分離器(6)、凈化水泵(7)、二級預熱器(8)、一級預熱器(9)、一級分凝器(10)、二級冷凝器(11)、二級分凝器(12)、三級冷凝器(13)、三級分凝器(14)、分凝液冷卻器(15)；其特征在于：所述原料水罐(1)底部通過原料水泵(2)分為兩路，一路經過進料冷卻器(5)連接汽提塔(3)中上部，另一路依次通過一級預熱器(9)、二級預熱器(8)連接至汽提塔(3)中部；所述汽提塔(3)頂端連接酸性分離器(6)，所述汽提塔(3)中部通過一級預熱器(9)連接一級分凝器(10)，所述汽提塔(3)底部一端通過凈化水泵(7)連接至二級預熱器(8)，另一端通過再沸器(4)連接回汽提塔(3)底部；所述酸性分離器(6)底端連接原料水罐(1)中部；所述一級分凝器(10)頂部通過二級冷凝器(11)連接二級分凝器(12)中部，所述二級分凝器(12)頂部通過三級冷凝器(13)連接三級分凝器(14)；所述一級分凝器(10)底部、二級分凝器(12)底部經過分凝液冷卻器(15)后與三級分凝器(14)底部一通連接至原料水罐(1)中部。
2.如權利要求1所述的一種焦化廢水蒸氨治理裝置，其特征在于：低壓蒸汽經過酸性分離器(6)排出蒸汽凝液。
3.一種焦化廢水蒸氨治理的工藝方法，其特征在于：包括以下步驟：第一步：經過預處理的剩余氨水首先進入原料水罐(1)，經原料水泵(2)增壓到1.5±0.2mpaG后，分為兩路進入汽提塔(3)，一路作為冷進料經進料冷卻器(5)冷卻到30-45℃從汽提塔(3)的中上部進入，另一路作為熱進料先與側線氣通過一級預熱器(9)進行一次換熱，再與塔釜液通過二級預熱器(8)進行二次換熱，熱進料被加熱到120-150℃，然后進入汽提塔(3)的中上部進行汽提；第二步：經過汽提后的剩余氨水，酸性氣從汽提塔(3)頂部排出，溫度約40-80℃，酸性氣含量≥98％，主要成分為二氧化碳和硫化氫，氨氣含量≤500ppm，然后進入酸性氣分凝器(6)氣液分離，酸性氣分凝器(6)設置酸性氣加熱系統，內將酸性氣加熱到100-120℃，防止酸性氣在運輸過程中冷卻形成銨鹽結晶堵塞管道，分離的液相返回原料水罐(1)；第三步：在汽提塔(3)中部的氨氣富集區，將含氨蒸汽從汽提塔(3)的側線抽出，溫度140-155℃，氨含量10-20％，從側線采出的含氨蒸汽分別經過一級預熱器(9)冷卻到120-130℃、二級冷凝器(11)冷卻到90-100℃、三級冷凝器(13)冷卻到40-50℃，然后在一級分凝器(10)、二級分凝器(12)、三級分凝器(13)進行氣液分離，一二級分凝的液相經過分凝液冷卻器(15)冷卻到40-50℃后，與經過三級分凝的液相混合，然后重新回到原料水罐(1)，從三級分凝器(13)分離的純氨氣引出裝置，所述純氨氣的濃度NH3≥98％；第四步：汽提塔(3)底部由再沸器(4)間接加熱；第五步：為進一步降低塔頂酸性氣的含氨量，汽提塔(3)塔頂引入一股脫鹽水作為二級冷進料來吸收氨氣，脫鹽水溫度約25-40℃；第六步：通過控制汽提塔(3)的塔頂酸性氣的排出量，將汽提塔(3)塔頂壓力維持在0.5-0.6mPaG,通過控制塔釜再沸器(4)蒸汽量，將塔釜溫度控制在163±5℃，通過控制側線含氨蒸汽采出量，使塔釜液中的NH3含量≤200mg/L。
4.如權利要求3所述的一種焦化廢水蒸氨治理的工藝方法，其特征在于：所述酸性氣加熱系統包括立式氣液分離器，所述立式氣液分離器內部設置低壓蒸氣加熱盤管。
5.如權利要求3所述的一種焦化廢水蒸氨治理的工藝方法，其特征在于：所述塔釜液包括脫除掉酸性氣和氨氣的廢水，其中H2S＜30mg/L、NH3＜100mg/L。
發明內容
為了解決統的蒸氨汽提塔一般采用全脫的工藝路線，此類蒸氨工藝存在制取的氨水濃度低、H2S含量高，塔釜液氨含量超標的問題。

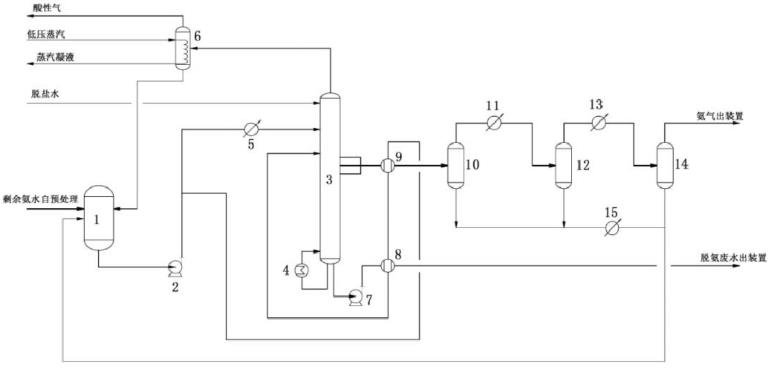

本發明公開一種焦化廢水蒸氨治理裝置，包括原料水罐、原料水泵、汽提塔、再沸器、進料冷卻器、酸性分離器、凈化水泵、二級預熱器、一級預熱器、一級分凝器、二級冷凝器、二級分凝器、三級冷凝器、三級分凝器、分凝液冷卻器；
所述原料水罐底部通過原料水泵分為兩路，一路經過進料冷卻器連接汽提塔中上部，另一路依次通過一級預熱器、二級預熱器連接至汽提塔中部；
所述汽提塔頂端連接酸性分離器，所述汽提塔中部通過一級預熱器連接一級分凝器，所述汽提塔底部一端通過凈化水泵連接至二級預熱器，另一端通過再沸器連接回汽提塔底部；
所述酸性分離器底端連接原料水罐中部；
所述一級分凝器頂部通過二級冷凝器連接二級分凝器中部，所述二級分凝器頂部通過三級冷凝器連接三級分凝器；
所述一級分凝器底部、二級分凝器底部經過分凝液冷卻器后與三級分凝器底部一通連接至原料水罐中部。
低壓蒸汽經過酸性分離器排出蒸汽凝液。
一種焦化廢水蒸氨治理的工藝方法，包括以下步驟：
第一步：經過預處理的剩余氨水首先進入原料水罐，經原料水泵增壓到1.5±0.2mpaG后，分為兩路進入汽提塔，一路作為冷進料經進料冷卻器冷卻到30-45℃從汽提塔的中上部進入，另一路作為熱進料先與側線氣通過一級預熱器進行一次換熱，再與塔釜液通過二級預熱器進行二次換熱，熱進料被加熱到120-150℃，然后進入汽提塔的中上部進行汽提；
第二步：經過汽提后的剩余氨水，酸性氣從汽提塔頂部排出，溫度約40-80℃，酸性氣含量≥98％，主要成分為二氧化碳和硫化氫，氨氣含量≤500ppm，然后進入酸性氣分凝器氣液分離，酸性氣分凝器設置酸性氣加熱系統，內將酸性氣加熱到100-120℃，防止酸性氣在運輸過程中冷卻形成銨鹽結晶堵塞管道，分離的液相返回原料水罐；
第三步：在汽提塔中部的氨氣富集區，將含氨蒸汽從汽提塔的側線抽出，溫度140-155℃，氨含量10-20％，從側線采出的含氨蒸汽分別經過一級預熱器冷卻到120-130攝氏度、二級冷凝器冷卻到90-100℃、三級冷凝器冷卻到40-50℃，然后在一級分凝器、二級分凝器、三級分凝器進行氣液分離，一二級分凝的液相經過分凝液冷卻器冷卻到40-50℃后，與經過三級分凝的液相混合，然后重新回到原料水罐，從三級分凝器分離的純氨氣引出裝置，所述純氨氣的濃度NH3≥98％；
第四步：汽提塔底部由再沸器間接加熱；
第五步：為進一步降低塔頂酸性氣的含氨量，汽提塔塔頂引入一股脫鹽水作為二級冷進料來吸收氨氣，脫鹽水溫度約25-40℃；
第六步：通過控制汽提塔的塔頂酸性氣的排出量，將汽提塔塔頂壓力維持在0.5-0.6mPaG,通過控制塔釜再沸器蒸汽量，將塔釜溫度控制在163±5℃，通過控制側線含氨蒸汽采出量，使塔釜液中的NH3含量≤200mg/L。
所述酸性氣加熱系統包括立式氣液分離器，所述立式氣液分離器內部設置低壓蒸氣加熱盤管。
所述塔釜液包括脫除掉酸性氣和氨氣的廢水，其中H2S＜30mg/L、NH3＜100mg/L。
本發明優點：
使用本發明，采用單塔汽提、側線抽出的工藝，徹底解決傳統工藝氨水濃度低、H2S含量高，塔釜液氨含量超標等問題，增加二級冷進料系統避免了氨氣資源的損失浪費以及造成的環保問題，增加側線汽提塔，汽提塔中部設置多個氣相出口，根據不同的物料組分或工藝要求，可以選擇不同的含氨蒸氣側線采出口。
（發明人：馮文虎;徐哲;趙桂周）
