公布日：2022.08.16

申請日：2022.06.09

分類號：C02F9/08(2006.01)I;C02F9/14(2006.01)I;C02F103/30(2006.01)N

摘要

本發明公開了一種適用于織染工業廢水的好氧生物技術水處理方法，包括底座、注水端、處理端、銜接管、凈化端、控壓囪，底座上端與處理端下端進行定位連接，銜接管與處理端上端進行固定連接，凈化端側端與銜接管相連接，控壓囪通過銜接管設置于凈化端右側方位；本發明通過注水端進一步改進后，其根據導入格的持續引流廢水來帶動轉動器進行活動，使之能夠直接帶動纏繞機構在導入格當中轉動，從而纏繞機構可通過自身集卷層與第一、第二夾片、的搭配下來將廢水中的纖維線條物質進行引導拉扯，使纖維線條狀物質能夠在廢水進入處理端中事先將其區分歸納開來，防止因纖維線條物質的影響而導致的處理端故障等原因。

權利要求書

1.一種適用于織染工業廢水的好氧生物技術水處理方法，包括:底座(1)、處理端(3)、銜接管(4)、凈化端(5)、控壓囪(6)，其特征在于：還包括注水端(2)，所述注水端(2)設置于底座(1)上方并且與處理端(3)側端相連接；其特征在于；所述注水端(2)設有引流管(21)、固定塊(22)、連接環(23)、導入格(24)、轉動器(25)、纏繞機構(26)，所述引流管(21)安裝于固定塊(22)下端，所述固定塊(22)上端與連接環(23)相連接，所述導入格(24)貫穿于連接環(23)的中心，所述轉動器(25)嵌入于導入格(24)的中心部位，所述纏繞機構(26)與轉動器(25)為同一圓心并進行活動配合。

2.根據權利要求1所述一種適用于織染工業廢水的好氧生物技術水處理方法，其特征在于：所述底座(1)上端與處理端(3)下端進行定位連接，所述銜接管(4)與處理端(3)上端進行固定連接，所述凈化端(5)側端與銜接管(4)相連接，所述控壓囪(6)通過銜接管(4)設置于凈化端(5)右側方位。

3.根據權利要求1所述一種適用于織染工業廢水的好氧生物技術水處理方法，其特征在于：所述纏繞機構(26)設有第一夾片(261)、集卷層(262)、第二夾片(263)、組合栓(264)、限位環(265)、轉動槽(266)，所述第一夾片(261)上端與集卷層(262)進行固定連接，所述第二夾片(263)設置于集卷層(262)上端，所述組合栓(264)穿透于第二夾片(263)表端與集卷層(262)相連接，所述限位環(265)安裝于組合栓(264)側方位，所述轉動槽(266)貫穿于限位環(265)的中心部位，所述第一夾片(261)與第二夾片(263)均為圓形實心形態，并且設置于集卷層(262)的上下端，所述組合栓(264)為螺栓制品，其在第二夾片(261)上一共設有四顆，所述轉動槽(266)內壁為含有相應的轉動連接件。

4.根據權利要求3所述一種適用于織染工業廢水的好氧生物技術水處理方法，其特征在于：所述集卷層(262)設有接觸層(a1)、滾輪(a2)、實心環(a3)、安裝槽(a4)、平衡柱(a5)，所述接觸層(a1)內側與滾輪(a2)進行活動配合，所述實心環(a3)與滾輪(a2)進行定位連接并且進行間隙配合，所述安裝槽(a4)與實心環(a3)內側為一體化結構，所述平衡柱(a5)通過安裝槽(a4)與實心環(a3)內側進行焊接連接。

5.根據權利要求4所述一種適用于織染工業廢水的好氧生物技術水處理方法，其特征在于：所述平衡柱(a5)終端設有夾塊(a51)、卡合軸(a52)、穿插槽(a53)、鎖緊塊(a54)、定位塊(a55)，所述夾塊(a51)上端與卡合軸(a52)進行卡合連接，所述卡合軸(a52)上端與穿插槽(a53)相通，所述鎖緊塊(a54)分布于穿插槽(a53)兩側，所述定位塊(a55)與鎖緊塊(a54)進行固定連接。

6.根據權利要求1所述一種適用于織染工業廢水的好氧生物技術水處理方法，其特征在于：所述轉動器(25)設有主軸(251)、齒輪(252)、三角架(253)、輔助體(254)、齒環(255)、防水層(256)，所述主軸(251)與齒輪(252)為同一圓心并進行活動配合，所述三角架(253)與齒輪(252)進行間隙配合，所述輔助體(254)嵌入于三角架(253)的三個端點并與齒輪(252)進行活動連接，所述齒環(255)與輔助體(254)進行活動連接，所述防水層(256)與齒環(255)為一體化結構。

7.根據權利要求6所述一種適用于織染工業廢水的好氧生物技術水處理方法，其特征在于：所述主軸(251)設有凸塊(b1)、減震軸(b2)、貼片(b3)、吸附層(b4)、定位框(b5)，所述凸塊(b1)嵌入于減震軸(b2)下端，所述減震軸(b2)上端與貼片(b3)進行固定連接，所述貼片(b3)與吸附層(b4)進行固定連接，所述吸附層(b4)上端與定位框(b5)下端為一體化結構。

8.根據權利要求1所述一種適用于織染工業廢水的好氧生物技術水處理方法，其特征在于：所述引流管(21)直徑小于固定塊(22)的整體直徑，所述連接環(23)內側的導入格(24)的內壁為精拋光形態，所述轉動器(25)與纏繞機構(26)處于同一豎直線上。

9.根據權利要求4所述一種適用于織染工業廢水的好氧生物技術水處理方法，其特征在于：所述接觸層(a1)內側設有多顆滾輪(a2)，并且滾輪(a2)組成環形形狀，所述實心環(a3)為復合金屬材質所制成，其通過安裝槽(a4)設有四組平衡柱(a5)。

10.根據權利要求1所述一種適用于織染工業廢水的好氧生物技術水處理方法，其特征在于：其方法步驟如下：S1：首先利用底座(1)將處理端(3)定位于特定位置，同時與外界電源連接準備對廢水進行處理；S2:利用注水端(2)將廢水持續引入處理端(3)內部，根據處理端(3)的消毒殺菌功能可將廢水進行初步處理；S3：利用處理端(3)頂上銜接管(4)能將初步處理后的廢水再次引流到凈化端(5)部位，使之通過凈化端(5)的凈化效果來對廢水進行二次凈化；S4：在二次凈化過程中與凈化端(5)相連接的控壓囪(6)則能維持整體設備內部的壓強，使之保持平衡狀態；S5：最后廢水完成凈化處理后，可通過凈化端(5)底部的排出管進行直接排出，完成對廢水的一系列凈化處理操作。

發明內容

因此，為了解決上述不足，本發明在此提供一種適用于織染工業廢水的好氧生物技術水處理方法。

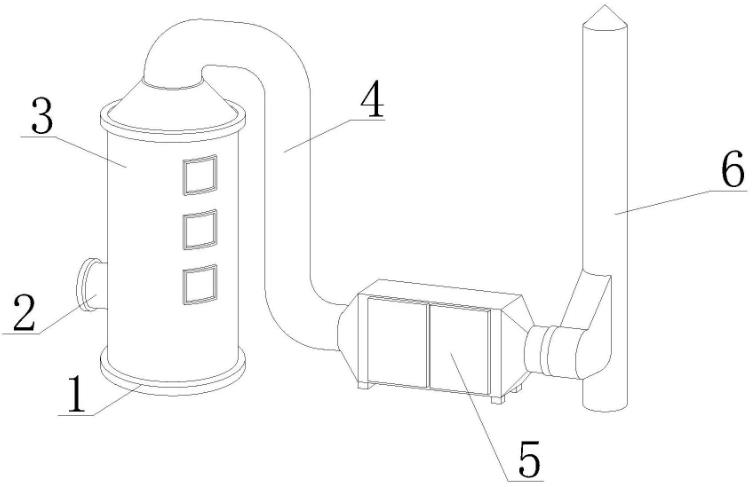

本發明是這樣實現的，構造一種適用于織染工業廢水的好氧生物技術水處理方法，該裝置包括，底座、注水端、處理端、銜接管、凈化端、控壓囪，所述底座上端與處理端下端進行定位連接，所述銜接管與處理端上端進行固定連接，所述凈化端側端與銜接管相連接，所述控壓囪通過銜接管設置于凈化端右側方位，所述注水端設置于底座上方并且與處理端側端相連接。

優選的，所述注水端設有引流管、固定塊、連接環、導入格、轉動器、纏繞機構，所述引流管安裝于固定塊下端，所述固定塊上端與連接環相連接，所述導入格貫穿于連接環的中心，所述轉動器嵌入于導入格的中心部位，所述纏繞機構與轉動器為同一圓心并進行活動配合。

優選的，所述纏繞機構設有第一夾片、集卷層、第二夾片、組合栓、限位環、轉動槽，所述第一夾片上端與集卷層進行固定連接，所述第二夾片設置于集卷層上端，所述組合栓穿透于第二夾片表端與集卷層相連接，所述限位環安裝于組合栓側方位，所述轉動槽貫穿于限位環的中心部位。

優選的，所述集卷層設有接觸層、滾輪、實心環、安裝槽、平衡柱，所述接觸層內側與滾輪進行活動配合，所述實心環與滾輪進行定位連接并且進行間隙配合，所述安裝槽與實心環內側為一體化結構，所述平衡柱通過安裝槽與實心環內側進行焊接連接。

優選的，所述平衡柱終端設有夾塊、卡合軸、穿插槽、鎖緊塊、定位塊，所述夾塊上端與卡合軸進行卡合連接，所述卡合軸上端與穿插槽相通，所述鎖緊塊分布于穿插槽兩側，所述定位塊與鎖緊塊進行固定連接；所述夾塊為弧形實心形態，并且自身為磁吸金屬材質所制成，所述卡合軸為水平分布，并且頂上穿插槽兩側分別設有鎖緊塊與定位塊，所使兩組鎖緊塊與定位塊形成對稱形態。

優選的，所述轉動器設有主軸、齒輪、三角架、輔助體、齒環、防水層，所述主軸與齒輪為同一圓心并進行活動配合，所述三角架與齒輪進行間隙配合，所述輔助體嵌入于三角架的三個端點并與齒輪進行活動連接，所述齒環與輔助體進行活動連接，所述防水層與齒環為一體化結構；所述三角架為不銹鋼材質所制成，并且自身攜帶有三顆輔助體，所述防水層為實心圓環形態，并且自身表端涂抹有防銹油。

優選的，所述主軸設有凸塊、減震軸、貼片、吸附層、定位框，所述凸塊嵌入于減震軸下端，所述減震軸上端與貼片進行固定連接，所述貼片與吸附層進行固定連接，所述吸附層上端與定位框下端為一體化結構；所述減震軸內部含有相應的彈簧以及橡膠體，所述貼片為圓盤形態，所述吸附層為金屬磁吸材質所制成，所述定位框為圓形形狀。

優選的，所述引流管直徑小于固定塊的整體直徑，所述連接環內側的導入格的內壁為精拋光形態，所述轉動器與纏繞機構處于同一豎直線上。

優選的，所述第一夾片與第二夾片均為圓形實心形態，并且設置于集卷層的上下端，所述組合栓為螺栓制品，其在第二夾片上一共設有四顆，所述轉動槽內壁為含有相應的轉動連接件。

優選的，所述接觸層內側設有多顆滾輪，并且滾輪組成環形形狀，所述實心環為復合金屬材質所制成，其通過安裝槽設有四組平衡柱。

優選的，

S1：首先利用底座將處理端定位于特定位置，同時與外界電源連接準備對廢水進行處理；

S2:利用注水端將廢水持續引入處理端內部，根據處理端的消毒殺菌功能可將廢水進行初步處理；

S3：利用處理端頂上銜接管能將初步處理后的廢水再次引流到凈化端部位，使之通過凈化端的凈化效果來對廢水進行二次凈化；

S4：在二次凈化過程中與凈化端相連接的控壓囪則能維持整體設備內部的壓強，使之保持平衡狀態；

S5：最后廢水完成凈化處理后，可通過凈化端底部的排出管進行直接排出，完成對廢水的一系列凈化處理操作。

本發明具有如下優點：本發明通過改進在此提供一種適用于織染工業廢水的好氧生物技術水處理方法，與同類型設備相比，具有如下改進：

優點1：通過注水端進一步改進后，其根據導入格的持續引流廢水來帶動轉動器進行活動，使之能夠直接帶動纏繞機構在導入格當中轉動，從而纏繞機構可通過自身集卷層與第一、第二夾片、的搭配下來將廢水中的纖維線條物質進行引導拉扯，使纖維線條狀物質能夠在廢水進入處理端中事先將其區分歸納開來，防止因纖維線條物質的影響而導致的處理端故障等原因。

優點2：通過集卷層進一步改進后，其通過接觸層與纖維線條進行直接接觸，進而內部的滾輪搭配實心環的平衡柱則能與轉動器進行銜接，進而搭配平衡柱與滾輪隨轉動器的活動效果下能夠提升轉動器的旋轉平衡性以及流暢性，并且根據平衡柱的夾塊可提升平衡柱與轉動器的連接穩固性。

優點3：通過轉動器進一步改進后，其可利用主軸的齒輪來與三角架的三組輔助體進行提升自身的轉動拉扯強度，所使通過齒輪的加持下可提升纏繞機構對纖維線條的拉扯力度，防止纖維線條的韌性強度過大產生的無法集卷拉扯的現象產生，并且利用防水層的加持下可防止使用過程產生的水分入侵情況。

優點4：通過主軸進一步改進后，其可通過凸塊來提升自身在轉動槽當中的固定性，從而凸塊的減震軸可利用自身內部橡膠體與彈簧來將部件產生的抖動震動進行緩解，提升主軸與齒輪的活動穩定性，同時利用吸附層與定位框則能夠提升主軸與齒輪的連接性能。

（發明人：錢騰冰）
