公布日：2022.05.13
申請日：2021.11.30
分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)N;C02F1/00(2006.01)N
摘要
本公開提供的低能耗污水處理系統，通過在好氧池內設置循環裝置，使好氧池中的污水可以在循環裝置下循環，提高了系統的容積利用率，避免了好氧池中出現死角布水區，污水在好氧池實現低能、高效、無死角運轉；通過在一級缺氧池底部設置布水頭，并將布水頭與布水器連接，通過布水頭將布水器中的污水通入一級缺氧池，使一級缺氧池可以實現無死角布水；通過將好氧池環繞二級缺氧池設置，采用高倍比循環工藝，實現好氧池中的污水均勻混合，污水在好氧池實現低能、高效、無死角運轉，使得污水處理能耗降低，節約了成本，提高了污水處理效率。
權利要求書

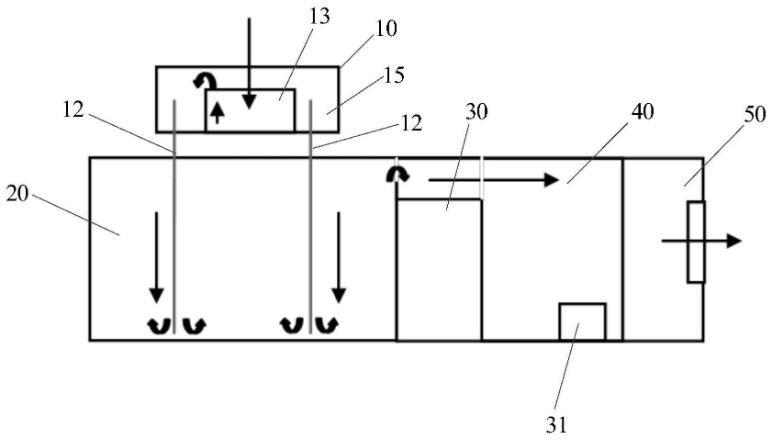

1.一種低能耗污水處理系統，其特征在于，包括布水器(10)、一級缺氧池(20)、二級缺氧池(30)、好氧池(40)和沉淀池(50)；所述布水器(10)、所述一級缺氧池(20)、所述二級缺氧池(30)、所述好氧池(40)和所述沉淀池(50)依次連通設置；所述布水器(10)設置在所述一級缺氧池(20)上方，所述一級缺氧池(20)底部設有布水頭(21)，所述布水頭(21)與所述布水器(10)通過導流管(12)連接，所述導流管(12)或所述布水頭(21)處設有流量計和流量調節裝置，所述流量調節裝置可調節所述布水頭(21)的出水流量，所述布水器(10)中的污水通過所述布水頭(21)通入所述一級缺氧池(20)，所述好氧池(40)環繞所述二級缺氧池(30)設置，所述好氧池(40)內設有循環裝置，所述循環裝置包括氣提裝置，所述循環裝置用于將所述好氧池(40)內的污水進行循環；所述一級缺氧池(20)和所述二級缺氧池(30)中還投加有硫化物抑制劑，所述硫化物抑制劑為空氣，用于抑制在厭氧條件下有機物分解生成硫化物有毒物質，防止微生物利用糖或乙醇作為碳源,把硫酸鹽轉化成硫化物，使污水中富集硫化物阻礙硝化反應，通入所述硫化物抑制劑利用硫酸鹽還原菌和硫化物氧化菌去除氧化去除系統內的硫化物；所述布水頭(21)設置數量為多個，多個布水頭(21)交錯、均勻設置在所述一級缺氧池(20)的底部。
2.根據權利要求1所述的低能耗污水處理系統，其特征在于，所述布水器(10)中部設有由溢流堰(11)圍繞形成的集水區(13)，所述溢流堰與所述布水器的側壁之間為布水區(15)，所述集水區(13)分別連接有進水管(60)、加藥管(70)、污泥回流管(80)和硝化液回流管(90)；所述低能耗污水處理系統還包括污泥培養槽(81)，所述污泥培養槽(81)與所述沉淀池(50)連通，所述進水管(60)用于向所述集水區(13)中通入所述污水，所述加藥管(70)用于向所述集水區(13)中添加所述污水處理時所需要的藥劑，所述污泥回流管(80)用于將污泥培養槽(81)中的污泥通入所述集水區(13)，所述硝化液回流管(90)用于將所述好氧池(40)中的硝化液通入所述集水區(13)；通過調整所述好氧池(40)中所述硝化液以及所述污泥培養槽(81)中所述污泥回流比例，使得所述二級缺氧池(30)發生短程硝化反應。
3.根據權利要求2所述的低能耗污水處理系統，其特征在于，所述低能耗污水處理系統還包括污泥回流泵，所述硝化液回流管(90)設置在所述好氧池(40)中，所述污泥回流泵設置在所述污泥培養槽(81)中，并與所述污泥回流管(80)連接。
4.根據權利要求2所述的低能耗污水處理系統，其特征在于，所述布水器(10)的所述布水區(15)底部設有出水口(14)，所述出水口(14)設置數量為多個，多個所述出水口(14)通過所述導流管(12)與所述布水頭(21)連接；所述二級缺氧池(30)與所述好氧池(40)通過所述二級缺氧池(30)底部的連接口(31)連接。
5.根據權利要求3所述的低能耗污水處理系統，其特征在于，所述污泥培養槽(81)包括兩個槽室，以優化所述污泥培養槽(81)中所述污泥中的微生物群結構，所述沉淀池(50)中的20％-30％的污泥回流至所述污泥培養槽(81)，所述污泥培養槽(81)溶解氧濃度2mg/L-5mg/L，所述污泥培養槽(81)內溫度為20℃-35℃。
6.根據權利要求1所述的低能耗污水處理系統，其特征在于，所述好氧池(40)中還設有隔流擋板(42)，所述氣提裝置設置在所述好氧池(40)的底部，并位于所述隔流擋板(42)的一側，所述氣提裝置上設有出水管(43)，所述出水管(43)一端與所述氣提裝置連接，另一端繞過所述隔流擋板(42)，設置在所述隔流擋板(42)的另一側，所述隔流擋板(42)一側與所述好氧池(40)的內壁連接，另一側連接在所述二級缺氧池(30)的外壁上，所述隔流擋板(42)底部與所述好氧池(40)的底部連接，所述循環裝置進水口設置在所述隔流擋板(42)的一側，并將所述隔流擋板(42)一側的所述污水抽向另一側。
7.根據權利要求1所述的低能耗污水處理系統，其特征在于，所述低能耗污水處理系統采用連續進水CLR-MBBR工藝對污水進行處理，所述好氧池(40)內投加MBBR懸浮填料，所述MBBR懸浮填料的填充比為30％，所述MBBR懸浮填料材質為聚氨酯，單個所述MBBR懸浮填料的規格為30mm×30mm×20mm，裝填密度為50％-70％，孔隙率＞99％，比重為0.93，比表面積為550m2/m3；所述一級缺氧池(20)和所述二級缺氧池(30)內均設有ORP儀和DO儀，所述ORP儀用來檢測所述一級缺氧池(20)和所述二級缺氧池(30)中的氧化還原電位，以確定是否有硫化物生成，所述DO儀用來測量所述一級缺氧池(20)和所述二級缺氧池(30)中的溶解氧的含量，控制所述一級缺氧池(20)溶解氧濃度小于0.5mg/L-0.8mg/L，所述二級缺氧池(30)溶解氧濃度范圍為0.2mg/L-0.5mg/L，使得所述一級缺氧池(20)和所述二級缺氧池(30)可進行反硝化。
8.根據權利要求5所述的低能耗污水處理系統，其特征在于，所述好氧池(40)中還設有短格網(44)和吹掃裝置(45)；所述短格網(44)垂直設置在所述好氧池(40)中，所述短格網(44)的兩側分別與所述好氧池(40)的內壁以及所述二級缺氧池(30)的外壁連接；所述短格網(44)設置數量為多個，多個所述短格網(44)將所述好氧池(40)分隔成多個區域，所述吹掃裝置(45)設置在所述短格網(44)的一側。
9.根據權利要求1所述的低能耗污水處理系統，其特征在于，所述好氧池(40)、所述一級缺氧池(20)和所述二級缺氧池(30)底部均設有曝氣裝置，所述曝氣裝置上設有曝氣口，所述曝氣口設置數量為多個，多個曝氣口均勻鋪設在所述好氧池(40)、所述一級缺氧池(20)和所述二級缺氧池(30)的底部，所述曝氣裝置中通入空氣，所述空氣由所述曝氣口進入所述好氧池(40)、所述一級缺氧池(20)和所述二級缺氧池(30)。10.根據權利要求1-9任一項所述的低能耗污水處理系統，其特征在于，所述低能耗污水處理系統在處理所述污水時同時使用短程硝化反硝化、同步硝化反硝化和全程硝化反硝化工藝，以提高對所述污水的處理效率。
發明內容
為了解決上述技術問題或者至少部分地解決上述技術問題，本公開提供了一種低能耗污水處理系統。
本公開提供了一種低能耗污水處理系統，包括布水器、一級缺氧池、二級缺氧池、好氧池和沉淀池；
所述布水器、所述一級缺氧池、所述二級缺氧池、所述好氧池和所述沉淀池依次連通設置；
所述布水器設置在所述一級缺氧池上方，所述一級缺氧池底部設有布水頭，所述布水頭與所述布水器通過導流管連接，所述導流管或所述布水頭處設有流量計和流量調節裝置，所述流量調節裝置可調節所述布水頭的出水流量，所述布水器中的污水通過所述布水頭通入所述一級缺氧池，所述好氧池環繞所述二級缺氧池設置，所述好氧池內設有循環裝置，所述循環裝置包括氣提裝置，所述循環裝置用于將所述好氧池內的污水進行循環；
所述一級缺氧池和所述二級缺氧池中還投加有硫化物抑制劑，所述硫化物抑制劑為空氣，用于抑制在厭氧條件下有機物分解生成硫化物有毒物質；
所述布水頭設置數量為多個，多個布水頭交錯、均勻設置在所述一級缺氧池的底部。
可選的，所述布水器中部設有由溢流堰圍繞形成的集水區，所述溢流堰與所述布水器的側壁之間為布水區，所述集水區分別連接有進水管、加藥管、污泥回流管和硝化液回流管；
所述低能耗污水處理系統還包括污泥培養槽，所述污泥培養槽與所述沉淀池連通，所述進水管用于向所述集水區中通入所述污水，所述加藥管用于向所述集水區中添加所述污水處理時所需要的藥劑，所述污泥回流管用于將污泥培養槽中的污泥通入所述集水區，所述硝化液回流管用于將所述好氧池中的硝化液通入所述集水區；
通過調整所述好氧池中所述硝化液以及所述污泥培養槽中所述污泥回流比例，使得所述二級缺氧池發生短程硝化反應。
可選的，所述低能耗污水處理系統還包括污泥回流泵，所述硝化液回流管設置在所述好氧池中，所述污泥回流泵設置在所述污泥培養槽中，并與所述污泥回流管連接。
可選的，所述布水器的所述布水區底部設有出水口，所述出水口設置數量為多個，多個所述出水口通過所述導流管與所述布水頭連接；
所述二級缺氧池與所述好氧池通過所述二級缺氧池底部的連接口連接。
可選的，所述污泥培養槽包括兩個槽室，以優化所述污泥培養槽中所述污泥中的微生物群結構，所述沉淀池中的20％-30％的污泥回流至所述污泥培養槽，所述污泥培養槽溶解氧濃度2mg/L-5mg/L，所述污泥培養槽內溫度為20℃-35℃。
可選的，所述好氧池中還設有隔流擋板，所述氣提裝置設置在所述好氧池的底部，并位于所述隔流擋板的一側，所述氣提裝置上設有出水管，所述出水管一端與所述氣提裝置連接，另一端繞過所述隔流擋板，設置在所述隔流擋板的另一側，所述隔流擋板一側與所述好氧池的內壁連接，另一側連接在所述硝化液回流管的外壁上，所述隔流擋板底部與所述好氧池的底部連接，所述循環裝置進水口設置在所述隔流擋板的一側，并將所述隔流擋板一側的所述污水抽向另一側。
可選的，所述低能耗污水處理系統采用連續進水CLR-MBBR工藝對污水進行處理，所述好氧池內投加MBBR懸浮填料，所述MBBR懸浮填料的填充比為30％，所述MBBR懸浮填料材質為聚氨酯，單個所述MBBR懸浮填料的規格為30mm×30mm×20mm，裝填密度為50％-70％，孔隙率＞99％，比重為0.93，比表面積為550m2/m3；
所述一級缺氧池和所述二級缺氧池內均設有ORP儀和DO儀，所述ORP儀用來檢測所述一級缺氧池和所述二級缺氧池中的氧化還原電位，以確定是否有硫化物生成，所述DO儀用來測量所述一級缺氧池和所述二級缺氧池中的溶解氧的含量，控制所述一級缺氧池一級缺氧池溶解氧濃度小于0.2mg/L-0.4mg/L，所述二級缺氧池溶解氧濃度范圍為0-0.2mg/L，使得所述一級缺氧池和所述二級缺氧池可進行反硝化。
可選的，所述好氧池中還設有短格網和吹掃裝置；
所述短格網垂直設置在所述好氧池中，所述短格網的兩側分別與所述好氧池的內壁以及所述二級缺氧池的外壁連接；
所述短格網設置數量為多個，多個所述短格網將所述好氧池分隔成多個區域，所述吹掃裝置設置在所述短格網的一側。
可選的，所述好氧池、所述一級缺氧池和所述二級缺氧池底部均設有曝氣裝置，所述曝氣裝置上設有曝氣口，所述曝氣口設置數量為多個，多個曝氣口均勻鋪設在所述好氧池、所述一級缺氧池和所述二級缺氧池的底部，所述曝氣裝置中通入空氣，所述空氣由所述曝氣口進入所述好氧池、所述一級缺氧池和所述二級缺氧池。
可選的，所述低能耗污水處理系統在處理所述污水時同時使用短程硝化反硝化、同步硝化反硝化和全程硝化反硝化工藝，以提高對所述污水的處理效率。
本公開實施例提供的技術方案與現有技術相比具有如下優點：
本公開提供的低能耗污水處理系統，通過在好氧池內設置循環裝置，使好氧池中的污水可以在循環裝置下循環，提高了系統的容積利用率，避免了好氧池中出現死角布水區，污水在好氧池實現低能、高效、無死角運轉；通過在一級缺氧池底部設置布水頭，并將布水頭與布水器連接，通過布水頭將布水器中的污水通入一級缺氧池，使一級缺氧池可以實現無死角布水；通過將好氧池環繞二級缺氧池設置，采用高倍比循環工藝，實現好氧池中的污水均勻混合，使得污水處理能耗降低，節約了成本，提高了污水處理效率。
（發明人：程鵬飛;楊國祥;秦寧;段春寧;馬寶鵬;杜超）
