公布日：2022.06.17
申請日：2020.12.16
分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)I;C02F3/34(2006.01)I;C02F1/32(2006.01)N;C02F101/16(2006.01)N
摘要
本發明涉及污水處理領域，具體為一種脫氮除磷一體化農村生活污水處理系統及其處理方法。通過設置厭氧池、缺氧池、好氧池、沉淀池、第一、第二微生物工廠池、生物濾池，以及池內的各回流裝置對污水進行深度脫氮除磷處理；在池中填入生物填料，充分利用優勢微生物和懸浮填料組合，增加池容微生物數量，有效降解有機物；在第一、第二微生物工廠池內的設置固化益酶菌床，提供微生物附著棲息場所、富集優勢菌群、減少污水的停留時間，提高有機物去除效率，使污泥量大大減少；采用自養反硝化深度脫氮除磷技術，無需投加碳源、更換填料，達到去除總氮、總磷的目的，降低運行費用，運行管理簡便，處理后出水品質高，可滿足現有更高排放標準要求。
權利要求書

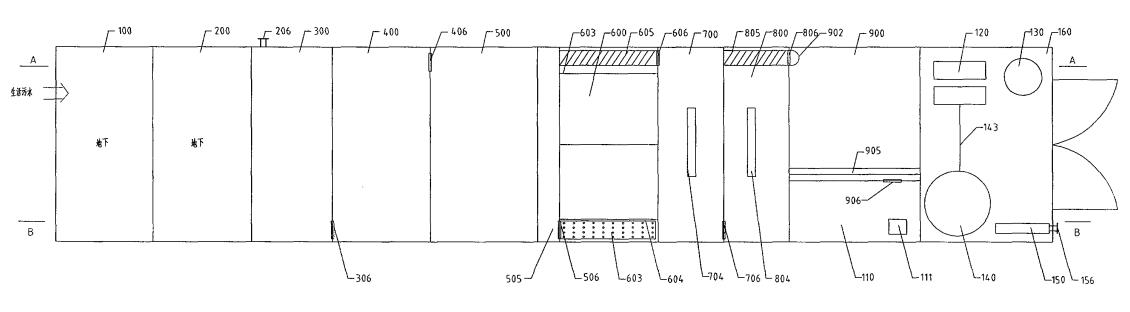

1.一種脫氮除磷一體化農村生活污水處理系統，其特征在于：該系統包括厭氧池(300)，所述厭氧池(300)一側的地下設有污泥池(200)，所述污泥池(200)的外側設有調節池(100)，所述調節池(100)和污泥池(200)均設置在地下；污泥池上清液通過污泥池(200)內上部溢流管道回流到調節池(100)內；所述調節池(100)一側設有生活污水進入管道，所述調節池(100)內設有污水提升泵101將生活污水輸入?yún)捬醭?300)內；所述厭氧池(300)依次與缺氧池(400)、好氧池(500)、沉淀池(600)、第一微生物工廠池(700)、第二微生物工廠池(800)、生物濾池(900)、中間清水池(110)通過池壁上的出水槽、布水槽以及上下對角設置的過水口相連通；所述沉淀池(600)設置的污泥回流管道(607)與污泥池(200)相連通；所述中間清水池(110)另一側設有綜合設備間160，所述綜合設備間160內設有供氣風機(120)、除鱗系統(130)、深度脫氮器(140)和紫外線消毒器(150)。
2.根據權利要求1所述的一種脫氮除磷一體化農村生活污水處理系統，其特征在于：所述供氣風機(120)通過供氣管道為厭氧池(300)、缺氧池(400)、好氧池(500)、第一微生物工廠池(700)、第二微生物工廠池(800)、生物濾池(900)內提供氣源；所述除鱗系統(130)通過除磷藥劑管道(132)提供除鱗藥劑注入到好氧池(500)內；所述中間清水池(110)通過中間清水池提升泵(111)將污水提升到深度脫氮器(140)內；所述深度脫氮器(140)一側設有紫外線消毒器(150)，將深度脫氮凈化的污水經消毒后排入周邊河道、池塘或回用。
3.根據權利要求2所述的一種脫氮除磷一體化農村生活污水處理系統，其特征在于：所述缺氧池(400)內設有反硝化聚磷菌回流裝置(401)通過反硝化聚磷菌回流管道(402)與厭氧池(300)相連通；所述好氧池(500)內設有硝化液回流裝置(501)通過硝化液回流管道(502)與缺氧池(400)相連通；所述第二微生物工廠池(800)內設有優勢微生物菌群回流裝置(801)，通過優勢微生物菌群回流管道(802)與厭氧池(300)連通；所述沉淀池(600)內設有污泥回流裝置(601)，通過污泥回流管道(602)與厭氧池(300)連通。
4.根據權利要求3所述的一種脫氮除磷一體化農村生活污水處理系統，其特征在于：所述的厭氧池(300)、缺氧池(400)中填充有懸浮球填料；所述的好氧池(500)中填充有懸浮填料；所述的沉淀池(600)為豎流式沉淀池，其池內填充斜板填料；所述的第一微生物工廠池(700)和第二微生物工廠池(800)中分別設有第一固化益酶菌床(704)、第二固化益酶菌床(804)；所述的生物濾池(900)中填充生物填料；所述的深度脫氮器(140)中設有自養反硝化填料。
5.根據權利要求4所述的一種脫氮除磷一體化農村生活污水處理系統，其特征在于：所述生物濾池(900)內的導流管(902)通向生物濾池(900)內底部；所述生物濾池(900)內下部設有濾池承托層(907)，濾池承托層(907)向上依次設有濾池卵石層(9002)和生物填料；生物濾池(900)中設置水反沖洗裝置和氣反沖洗裝置，氣反沖洗裝置通過供氣風機(120)提供氣源。
6.根據權利要求5所述的一種脫氮除磷一體化農村生活污水處理系統，其特征在于：所述生物填料為石英砂填料層(9006)、陶粒填料層(9007)或為火山巖填料層(9001)。
7.根據權利要求4所述的一種脫氮除磷一體化農村生活污水處理系統，其特征在于：所述的深度脫氮器(140)內設置水反沖洗裝置和氣反沖洗裝置，氣反沖洗裝置通過供氣風機(120)提供氣源；所述水反沖洗裝置包括：水反沖洗布水管(1417)、水反沖洗進水口(1405)和反洗排水口(1409)；氣反沖洗裝置包括：布?xì)夤?1415)和氣反沖進口(1404)；深度脫氮器內底部從下至上依次設有布水管(1418)、水反沖洗布水管(1417)、脫氮器承托層(1403)、布?xì)夤?1415)、自養反硝化填料層、集水槽(1401)；所述脫氮器承托層(1403)上設有若干濾帽(1402)；所述自養反硝化填料層從下至上依次包括：脫氮器卵石層(1414)、單質硫?qū)?1413)、固化益酶菌層(1412)；所述的深度脫氮器(140)外頂部設有人孔(1407)，下部一側設有檢查孔(1416)；所述的深度脫氮器外另一側從下至上次設有進水口(1406)與深度脫氮器內的布水管(1418)連通；水反沖洗進水口(1405)與深度脫氮器(140)內的水反沖洗布水管(1417)連通；氣反沖進口(1404)與深度脫氮器(140)內的布?xì)夤苓B通(1415)；所述的深度脫氮器(140)外一側上部設有出水口(1408)與深度脫氮器(140)內的集水槽(1401)連通，所述出水口(1408)下面深度脫氮器外側設有反洗排水口(1409)。
8.根據權利要求7所述的一種脫氮除磷一體化農村生活污水處理系統，其特征在于：所述自養反硝化填料層從下至上還依次設置石灰石層(1411)和鐵礦石層(1410)。
9.根據權利要求4所述的一種脫氮除磷一體化農村生活污水處理系統，其特征在于：所述沉淀池(600)包括：進水混合區(6100)、沉淀區(6200)、出水區(6300)；所述進水混合區(6100)為進水端側壁(6001)與導流板(6002)之間形成的區域；所述出水區(6300)為浮渣擋板(604)和出水端側壁(6003)以及設置在出水端側壁(6003)上的第二出水槽(605)之間形成的區域；所述沉淀區(6200)為導流板(6002)、浮渣擋板(604)和沉淀池(600)底部形成的區域；所述沉淀池(600)底部設有污泥斗(6004)，為雙漏斗形，中間設有連通管(6005)；所述沉淀池(600)下部的排泥裝置包括排泥管和排泥閥(6006)，與排泥管道(607)連通；所述沉淀區(6200)中部填充斜板填料；所述沉淀池(600)內的污泥回流裝置(601)設置在靠出水端側壁(6003)的污泥斗(6004)內，與連通管(6005)管口相對。10.一種脫氮除磷一體化農村生活污水處理方法，其特征在于：該污水處理方法為：(1)缺氧反硝化聚磷菌回流處理階段農村生活污水通過地下進入管道進入地下調節池內(100)，然后由污水提升泵(101)從進水管206進入?yún)捬醭?300)，厭氧池(300)內的厭氧池定時攪拌裝置(308)由供氣風機供氣(120)，對污水進行定時的氣體攪拌；而后厭氧池內的污水通過第一過水口(306)進入缺氧池內，其內的缺氧池定時攪拌裝置(408)對池內的污水進行定時的氣體攪拌；污水再通過反硝化聚磷菌回流裝置(401)使污水通過反硝化聚磷菌回流管道(402)回流到厭氧池(300)內，使污水中的硝態鹽轉化為氮氣逸出水體，而磷酸鹽則被反硝化聚磷菌吸收形成污泥，隨初級處理水進入好氧池(400)內；(2)硝化液回流處理階段經缺氧反硝化聚磷菌回流處理的初級處理水通過第二過水口進入好氧池(500)內；好氧池(500)內的微孔曝氣裝置(508)由供氣風機(120)供氣，通過供氣管道對池內的污水進行曝氣處理；硝化液回流裝置(501)內的硝化液通過硝化回流管道(502)返回到缺氧池(400)內進行缺氧反硝化作用；同時，通過除磷系統(130)以及除磷藥劑管道(132)將除磷劑投加到好氧池(600)的末端第一出水槽(505)前，與生化污水混合形成的二次處理水進行入沉淀池(600)內；(3)污泥回流和除磷沉淀處理階段經硝化液回流處理和加入除磷藥劑的二次處理水通過第三過水口進入沉淀池(600)，在沉淀池(600)中進行污水回流和沉淀處理；污水首先進入進水混合區(6100)內進行混合，然后進入沉淀區(6200)，再通過斜板填料由底部向上運動，污水中的大部分顆粒物因重力作用而下沉；在沉淀池(600)的底部的污泥被集中至錐形污泥斗(6004)的底部排出，由排泥裝置將污泥通過排泥管道(607)排入地下的污泥池(200)；同時，污泥通過兩個錐形污泥斗(6004)相互連通排出；污泥斗(6004)上部分的活性污泥通過污泥回流裝置(601)沿污泥回流管道(602)回流到厭氧池(300)內與污水混合處理；最后污水由出水區(6300)流出，形成三次處理水進入第一微生物工廠池(700)；(4)優勢微生物菌群回流處理階段經污泥回流處理的三次處理水通過第四過水口進入第一微生物工廠池(700)內進行高效微生物菌群的處理，再通過第五過水口(706)進入第二微生物工廠池(800)進行高效微生物菌群的處理；第一微穿孔曝氣裝置(708)、第二微穿孔曝氣裝置(808)由供氣風機(120)供氣，對池內的污水進行曝氣處理；同時，污水通過池內的第一固化益酶菌床(704)、第二固化益酶菌床(804)進行生化反應，產生的高效硝化菌群；在第二微生物工廠池(800)內下部的含有高效硝化菌群的污水通過優勢微生物菌群回流裝置(801)沿優勢微生物菌群管道(802)回流到厭氧池內(300)，最后上部的污水進入生物濾池(900)形成四次處理水；(5)高效生物濾池處理階段經優勢微生物菌群回流處理的四次處理水通過第六過水口(806)以及導流管(802)進入生物濾池(900)底部；生物濾池(900)內的氣反沖洗裝置，由供氣風機(120)供氣，使污水由下至上通過濾池承托層(907)、濾池卵石層(9002)、濾池布水管(9003)、填料層對污水進行生化處理；污水再通過第七過水口(906)進入中間清水池(110)，形成五次處理水；(6)自養反硝化脫氮除磷階段經高效生物濾池(900)的五次處理水暫存在中間清水池(110)內，通過中間池提升泵(111)提升進入深度脫氮器(140)內進行自養反硝化脫氮處理；污水通過進水口(1406)進入深度脫氮器(140)內，經布水管(1418)向上流經脫氮器卵石層(1414)、單質硫?qū)?1413)以及固化益酶菌層(1412)、石灰石層(1411)、鐵礦石層(1410)進行高效的自養反硝化脫氮除磷反應，形成六次處理水；(7)紫外線消毒處理階段六次處理水通過出水口(1408)進入紫外線消毒器(150)內進行紫外線消毒，消毒后形成凈化水排入周邊河道、池塘或回用。
發明內容
本發明的目的在于提供一種脫氮除磷一體化農村生活污水處理系統及其處理方法，充分利用優勢微生物的高效去除有機物的能力和自養反硝化技術提高出水標準，無需投加碳源，深度去除總氮，減少能耗，方便管理，減少污泥產生。它通過對優勢微生物的完美組合，加上高科技的微生物固化技術，使之具有長達十年以上的應用能力，不用再添加微生物，不怕流失，不會衰減，其去除率較傳統工藝提高了數十倍以上；在各類污水實際處理中，尤其在農村一體化污水處理、養殖廢水處理等領域，脫氮脫磷，脫總氮，減少污泥產生效果更加明顯。該處理方法，使得工藝管理簡單，實現高效率節能，無剩余污泥，出水標準高的目的。
為實現上述目的，本發明提供如下技術方案：一種脫氮除磷一體化農村生活污水處理系統，該系統包括厭氧池，所述厭氧池一側的地下設有污泥池，所述污泥池的外側設有調節池，所述調節池和污泥池均設置在地下；污泥池上清液通過污泥池內上部溢流管道回流到調節池內；所述調節池一側設有生活污水進入管道，所述調節池內設有污水提升泵將生活污水輸入?yún)捬醭貎?nèi)；所述厭氧池依次與缺氧池、好氧池、沉淀池、第一微生物工廠池、第二微生物工廠池、生物濾池、中間清水池通過池壁上的出水槽、布水槽以及上下對角設置的過水口相連通；所述沉淀池設置的污泥回流管道與污泥池相連通；所述中間清水池另一側設有綜合設備間，所述綜合設備間內設有供氣風機、除鱗系統、深度脫氮器和紫外線消毒器。
進一步的，所述供氣風機通過供氣管道為厭氧池、缺氧池、好氧池、第一微生物工廠池、第二微生物工廠池、生物濾池內提供氣源；所述除鱗系統通過除磷藥劑管道提供除鱗藥劑注入到好氧池內；所述中間清水池通過中間清水池提升泵將污水提升到深度脫氮器內；所述深度脫氮器一側設有紫外線消毒器，將深度脫氮凈化的污水經消毒后排入周邊河道、池塘或回用。
進一步的，所述缺氧池內設有反硝化聚磷菌回流裝置通過反硝化聚磷菌回流管道與厭氧池相連通；所述好氧池內設有硝化液回流裝置通過硝化液回流管道與缺氧池相連通；所述第二微生物工廠池內設有優勢微生物菌群回流裝置，通過優勢微生物菌群回流管道與厭氧池連通；所述沉淀池內設有污泥回流裝置，通過污泥回流管道與厭氧池連通。
進一步的，所述的厭氧池、缺氧池中填充有懸浮球填料；所述懸浮球填料為聚乙烯懸浮球填料；所述的好氧池中填充有懸浮填料；所述懸浮填料為聚乙烯PPC懸浮填料；所述的沉淀池為豎流式沉淀池，其池內填充的填料為PP斜板填料；所述的第一微生物工廠池和第二微生物工廠池中設置的固化益酶菌床；所述的生物濾池中填充生物填料；所述的深度脫氮器中設有自養反硝化填料。
進一步的，所述生物濾池內的導流管通向生物濾池內底部；所述生物濾池內下部設有承托層，承托層向上依次設有卵石層和生物填料；生物濾池中設置水反沖洗裝置和氣反沖洗裝置，氣反沖洗裝置通過供氣管道提供氣源。
進一步的，所述生物填料為石英砂填料層、陶粒填料層或為火山巖填料層。
進一步的，所述的深度脫氮器內設置水反沖洗裝置和氣反沖洗裝置，氣反沖洗裝置通過供氣管道提供氣源；所述水反沖洗裝置包括：水反沖洗布水管、水反沖洗進水口和反洗排水口；氣反沖洗裝置包括：布?xì)夤芎蜌夥礇_進口；深度脫氮器內底部分從下至上依次設有布水管、水反沖洗布水管、承托層、布?xì)夤�、自養反硝化填料層、集水槽；所述承托層上設有若干濾帽；所述自養反硝化填料層從下至上依次包括：卵石層、單質硫?qū)印⒐袒婷妇鷮�；所述的深度脫氮器外頂部設有人孔，下部一側設有檢查孔；所述的深度脫氮器外另一側從下至上次設有進水口與深度脫氮器內的布水管連通、水反沖洗進水口與深度脫氮器內的水反沖洗布水管連通、氣反沖進口與深度脫氮器內的布?xì)夤苓B通；所述的深度脫氮器外一側上部設有出水口與深度脫氮器內的集水槽連通，所述出水口下面深度脫氮器外側設有反洗排水口。
進一步的，所述自養反硝化填料層從下至上還依次設置石灰石層和鐵礦石層。
進一步的，所述沉淀池包括：進水混合區、沉淀區、出水區；所述進水混合區為進水端側壁與導流板之間形成的區域；所述出水區為浮渣擋板和出水端側壁以及設置在出水端側壁上的第二出水槽之間形成的區域；所述沉淀區為導流板、浮渣擋板和沉淀池底部形成的區域；所述沉淀池底部設有污泥斗，為雙漏斗形，中間設有連通管；所述沉淀池下部的排泥裝置包括排泥管和排泥閥，與排泥管道連通；所述沉淀區中部填充斜板填料；所述沉淀池內的污泥回流裝置設置在靠出水端側壁的污泥斗內，與連通管管口相對。
本發明還提供一種脫氮除磷一體化農村生活污水處理方法，具體為：
(1)缺氧反硝化聚磷菌回流處理階段
農村生活污水通過地下進入管道進入地下調節池內，然后由污水提升泵從進水管進入?yún)捬醭�，厭氧池�?nèi)的厭氧池定時攪拌裝置由供氣風機供氣，對池內的污水進行定時的氣體攪拌；而后厭氧池內的污水通過第一過水口進入缺氧池內，其內的缺氧池定時攪拌裝置對池內的污水進行定時的氣體攪拌；污水再通過反硝化聚磷菌回流裝置使污水通過反硝化聚磷菌回流管道回流到厭氧池內，使污水中的硝態鹽轉化為氮氣逸出水體，而磷酸鹽則被反硝化聚磷菌吸收形成污泥，隨初級處理水進入好氧池內；
(2)硝化液回流處理階段
經缺氧反硝化聚磷菌回流處理的初級處理水通過第二過水口進入好氧池內；好氧池內的微孔曝氣裝置由供氣風機供氣，通過供氣管道對池內的污水進行曝氣處理；硝化液回流裝置內的硝化液通過硝化回流管返回到缺氧池內進行缺氧反硝化作用；同時，通過除磷系統以及除磷藥劑管道將除磷劑投加到好氧池的末端第一出水槽前，與生化污水混合形成的二次處理水進行入沉淀池內；
(3)污泥回流和除磷沉淀處理階段
經硝化液回流處理和加入除磷藥劑的二次處理水通過第三過水口進入沉淀池，在沉淀池中進行污水回流和沉淀處理；污水首先進入進水混合區內進行混合，然后進入沉淀區，再通過斜板填料由底部向上運動，污水中的大部分顆粒物因重力作用而下沉；在沉淀池的底部的污泥被集中至錐形污泥斗的底部排出，由排泥裝置將污泥通過排泥管道排入地下的污泥池；同時，污泥通過兩個錐形污泥斗相互連通排出，減少設備內的積泥；污泥斗上部分的活性污泥通過污泥回流裝置沿污泥回流管道回流到厭氧池內與污水混合處理；最后污水由出水區流出，形成三次處理水進入第一微生物工廠池；
(4)優勢微生物菌群回流處理階段
經污泥回流處理的三次處理水通過第四過水口進入第一微生物工廠池內進行高效微生物菌群的處理，再通過第五過水口進入第二微生物工廠池進行高效微生物菌群的處理；第一微生物工廠池內和第二微生物工廠池內的第一、第二微穿孔曝氣裝置由供氣風機供氣，對池內的污水進行曝氣處理；同時，污水通過固化益酶菌床進行生化反應，產生的高效硝化菌群；在第二微生物工廠池內下部的含有高效硝化菌群的污水通過優勢微生物菌群回流裝置沿優勢微生物菌群管道回流到厭氧池內，最后上部的污水進入生物濾池形成四次處理水；
(5)高效生物濾池處理階段
經優勢微生物菌群回流處理的四次處理水通過第六過水口以及導流管進入生物濾池底部；生物濾池內的氣反沖洗裝置，由供氣風機供氣，增大反沖洗力度；使污水由下至上通過濾池承托層、濾池卵石層、濾池布?xì)夤�、填料層，填料表面高活性生物膜及填料之間生物絮體的生物氧化降解作用對污水進行生化處理；污水再通過第七過水口進入中間清水池，形成五次處理水；
(6)自養反硝化脫氮除磷階段
經高效生物濾池的五次處理水暫存在中間清水池內，通過中間池提升泵提升進入深度脫氮器內進行自養反硝化脫氮處理；污水通過進水口進入深度脫氮器內，經布水管向上流經脫氮器卵石層、單質硫?qū)右约肮袒婷妇鷮印⑹沂瘜�、鐵礦石層進行高效的自養反硝化脫氮除磷反應，形成六次處理水；
(7)紫外線消毒處理階段
六次處理水通過出水口進入紫外線消毒器內進行紫外線消毒，消毒后形成凈化水排入周邊河道、池塘或回用。
與現有技術相比，本發明的有益效果是：
1、通過設置厭氧池、缺氧池、好氧池、沉淀池、第一微生物工廠池、第二微生物工廠池、生物濾池，在池中填入生物填料，充分利用優勢微生物和軟性PPC懸浮填料組合，增加池容微生物數量，進一步有效降解有機物。
2、通過設置深度脫氮器，采用自養反硝化深度脫氮技術，無需投加碳源，無需更換填料，達到去除總氮的目的，降低運行費用，運行管理簡便。
3、通過設置第一微生物工廠池、第二微生物工廠池，在池內設置固化益酶菌床，為微生物提供附著棲息場所，富集優勢菌群，從而減少污水在系統中停留的時間，強化了有機物的去除效率，減少了污泥的產生，減泥量達到30-40％。
4、通過缺氧池內設置的反硝化聚磷菌回流裝置，缺氧池中的混合液體回流至厭氧池，在此形成厭氧/缺氧交替運行環境。反硝化聚磷菌在厭氧環境狀態下釋放磷，同時吸收污水中有機物作為碳源儲存在體內，達到去除有機物的目的。經過厭氧/缺氧反復循環混合的污水進入缺氧環境后，再以NO3-為電子受體，以體內儲存的碳源物質作為電子供體，完成反硝化脫氮和超量磷的吸收，硝態鹽轉化為氮氣逸出水體，而磷酸鹽則被反硝化聚磷菌過量吸收并以污泥的形式排出裝置以外，從而達到了脫氮除磷的目的。
5、通過好氧池內設置的硝化液回流裝置，將氨氮通過好氧池進行轉化成的硝態氮回流，在缺氧及厭氧條件下進行反硝化才能將水中的氮去除，硝態氮回流主要是為反硝化細菌補充硝態氮，達到去除氨氮的目的。
6、通過第二微生物工廠池內設有優勢微生物菌群回流裝置，通過優勢微生物菌群回流管道與厭氧池連通，使優勢微生物回流到厭氧池，增加厭氧池兼性菌團數量，有利于厭氧處理效果。
7、通過沉淀池內設有污泥回流裝置，可以提高系統的污泥濃度，同時回流污泥中的硝態氮進行反硝化，可起到進一步脫氮的作用。
8、通過采用缺氧反硝化聚磷菌回流處理階段、硝化液回流處理階段、污泥回流和除磷沉淀處理階段、優勢微生物菌群回流處理階段、高效活性生物氧化降解處理階段、自養反硝化脫氮除磷階段和紫外線消毒處理階段形成的污水處理方法，在脫氮脫磷，脫總氮同時，能夠大大減少污泥的產生，對總氮處理效率高，處理后總氮值在1mg/l左右，該污水處理方法設備占地面積小，工藝布置緊湊合理，運行維護簡單，處理后的污水水質高，部分指標優于國家標準。
（發明人：周宗玉;徐巖新;張瑞光;李超;佟瑤;龐欣悅）
