公布日：2022.08.09

申請日：2022.06.06

分類號：B01D41/04(2006.01)I

摘要

本發明屬于濾芯清理技術領域，尤其是一種應用于含油廢水處理過濾器濾芯的清理裝置，針對現有技術中對濾芯的清洗大多由高壓水沖洗容易造成油污滲透的問題，現提出以下方案，包括底座，所述底座的上表面固定有水箱，且水箱的內部設置有兩個泵體，從泵體的出水口引出兩根清洗管，且兩根清洗管的端部分別連通有噴管和L形插管，所述水箱的頂端靠近邊緣處設置有升降撐架，且升降撐架的頂端轉動連接有旋轉梁板，所述旋轉梁板的端部插接有豎直分布的吊桿。本發明可以從不同高度對濾芯本體產生間歇式的沖擊，此時會在一定程度上帶動濾芯本體產生抖動，如此循環即可帶動濾芯本體一邊被雙面沖洗，一邊抖動將表面的油污抖落。

權利要求書

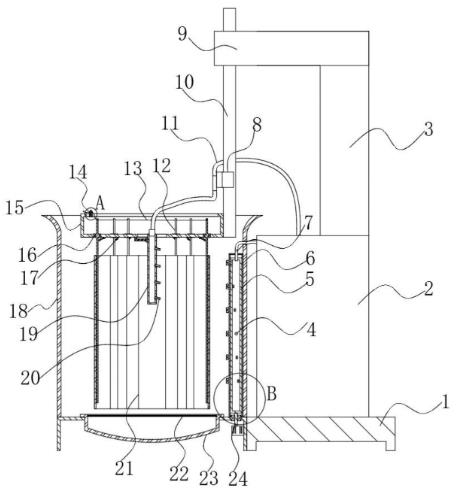

1.一種應用于含油廢水處理過濾器濾芯的清理裝置，包括底座（1），所述底座（1）的上表面固定有水箱（2），且水箱（2）的內部設置有兩個泵體，從泵體的出水口引出兩根清洗管（11），且兩根清洗管（11）的端部分別連通有噴管（19）和L形插管（7），其特征在于，所述水箱（2）的頂端靠近邊緣處設置有升降撐架（3），且升降撐架（3）的頂端轉動連接有旋轉梁板（9），所述旋轉梁板（9）的端部插接有豎直分布的吊桿（10），且吊桿（10）的底端固定有開口向上呈盆狀結構的抓盤（15），所述抓盤（15）的底部中間開有圓孔，且噴管（19）穿過圓孔固定在抓盤（15）的底部位置，噴管（19）的一側插接有等距離分布的斜噴頭（20），所述抓盤（15）的底部靠近圓周邊緣處開有等距離分布的安裝孔，且安裝孔中均設置有豎直分布的撐桿（12），所有的撐桿（12）的外壁套接有同一個濾芯本體（21），所述底座（1）的側面固定有桶體（18），且桶體（18）底部靠近邊緣處開有軸承安裝孔，軸承安裝孔中固定有密封軸承（502），密封軸承（502）的中間轉動連接有傳動桿（501），傳動桿（501）的頂端固定有豎直分布的內管（5），內管（5）的側壁開有呈螺旋狀分布的內孔（4），內管（5）的外壁套接有外管（6），外管（6）上開有與內孔（4）等高的噴射嘴（601），外管（6）的底部固定在桶體（18）的底部內壁上。

2.根據權利要求1所述的一種應用于含油廢水處理過濾器濾芯的清理裝置，其特征在于，所有的所述斜噴頭（20）的噴射方向均斜向下，且噴射方向平行，外管（6）位于斜噴頭（20）的噴射方向，噴射嘴（601）噴射到濾芯本體（21）表面的位置與斜噴頭（20）的噴射位置交于一點。

3.根據權利要求2所述的一種應用于含油廢水處理過濾器濾芯的清理裝置，其特征在于，所述內管（5）的頂端開有圓孔，且圓孔中卡接有油封，油封套接在L形插管（7）的豎直管外壁上，內管（5）與外管（6）同軸分布，內管（5）轉動連接在外管（6）的內部，內孔（4）中間套接橡皮環。

4.根據權利要求1所述的一種應用于含油廢水處理過濾器濾芯的清理裝置，其特征在于，所述濾芯本體（21）在清洗前其內外壁套接有外桶（2101），且外桶（2101）為夾心桶狀結構，外桶（2101）的頂端設置有環形結構的頂蓋（2102）。

5.根據權利要求1所述的一種應用于含油廢水處理過濾器濾芯的清理裝置，其特征在于，所述噴管（19）上方的清洗管（11）的外壁套接有卡環（8），且卡環（8）滑動連接在吊桿（10）的外壁上。

6.根據權利要求1所述的一種應用于含油廢水處理過濾器濾芯的清理裝置，其特征在于，所述抓盤（15）底部的安裝孔中均卡接有圓盤卡座（16），且圓盤卡座（16）的中間均轉動連接有撐桿（12），所述撐桿（12）靠近頂端均開有繩孔（1201），所有的繩孔（1201）之間穿過有同一根聚合繩（13）。

7.根據權利要求6所述的一種應用于含油廢水處理過濾器濾芯的清理裝置，其特征在于，所述抓盤（15）的頂部靠近邊緣處固定有收緊裝置（14），且收緊裝置（14）包括母管、開設在母管外壁靠近頂端的貫穿線孔（1401）、內滑塊（1403）和壓縮彈簧（1402），聚合繩（13）的兩端穿過貫穿線孔（1401）和經過內滑塊（1403）的頂端，壓縮彈簧（1402）位于內滑塊（1403）的底端位置。

8.根據權利要求1所述的一種應用于含油廢水處理過濾器濾芯的清理裝置，其特征在于，所有的所述撐桿（12）的中間位于圓盤卡座（16）的位置處均設置成圓盤形結構，且圓盤的軸心與抓盤（15）的底面圓的半徑線互相垂直。

9.根據權利要求1所述的一種應用于含油廢水處理過濾器濾芯的清理裝置，其特征在于，所述桶體（18）的底部開有排泄孔，且排泄孔中卡接有開口向上呈鍋形結構的積水槽（23），且積水槽（23）的頂端開口處設置有鋼絲網（22）。

發明內容

本發明為了克服現有技術中對濾芯的清洗大多由高壓水沖洗容易造成油污滲透的問題，提供一種應用于含油廢水處理過濾器濾芯的清理裝置。

為了實現上述目的，本發明采用以下技術方案：一種應用于含油廢水處理過濾器濾芯的清理裝置，包括底座，所述底座的上表面固定有水箱，且水箱的內部設置有兩個泵體，從泵體的出水口引出兩根清洗管，且兩根清洗管的端部分別連通有噴管和L形插管，所述水箱的頂端靠近邊緣處設置有升降撐架，且升降撐架的頂端轉動連接有旋轉梁板，所述旋轉梁板的端部插接有豎直分布的吊桿，且吊桿的底端固定有開口向上呈盆狀結構的抓盤，所述抓盤的底部中間開有圓孔，且噴管穿過圓孔固定在抓盤的底部位置，噴管的一側插接有等距離分布的斜噴頭，所述抓盤的底部靠近圓周邊緣處開有等距離分布的安裝孔，且安裝孔中均設置有豎直分布的撐桿，所有的撐桿的外壁套接有同一個濾芯本體，所述底座的側面固定有桶體，且桶體底部靠近邊緣處開有軸承安裝孔，軸承安裝孔中固定有密封軸承，密封軸承的中間轉動連接有傳動桿，傳動桿的頂端固定有豎直分布的內管，內管的側壁開有呈螺旋狀分布的內孔，內管的外壁套接有外管，外管上開有與內孔等高的噴射嘴，外管的底部固定在桶體的底部內壁上，從而可以在對濾芯本體進行沖洗的時候，可以同時從濾芯本體的內外側同時向?yàn)V芯本體的表面進行噴水沖洗，并且伴隨著內管的緩緩轉動，會帶動不同高度的內孔和噴射嘴重合，進而從不同高度對濾芯本體產生沖擊，此時會在一定程度上帶動濾芯本體產生抖動，如此循環即可帶動濾芯本體一邊被雙面沖洗，一邊抖動將表面的油污抖落。

作為本發明中優選的方案，所有的所述斜噴頭的噴射方向均斜向下，且噴射方向平行，外管位于斜噴頭的噴射方向，噴射嘴噴射到濾芯本體表面的位置與斜噴頭的噴射位置交于一點。

作為本發明中優選的方案，所述內管的頂端開有圓孔，且圓孔中卡接有油封，油封套接在L形插管的豎直管外壁上，內管與外管同軸分布，內管轉動連接在外管的內部，內孔中間套接橡皮環，起到密封作用，能將內管中的高壓水盡可能多的從對準后的噴射嘴中射出，使得水壓不會因空隙的增多而減小。

作為本發明中優選的方案，所述濾芯本體在清洗前其內外壁套接有外桶，且外桶為夾心桶狀結構，外桶的頂端設置有環形結構的頂蓋。

作為本發明中優選的方案，所述噴管上方的清洗管的外壁套接有卡環，且卡環滑動連接在吊桿的外壁上。

作為本發明中優選的方案，所述抓盤底部的安裝孔中均卡接有圓盤卡座，且圓盤卡座的中間均轉動連接有撐桿，所述撐桿靠近頂端均開有繩孔，所有的繩孔之間穿過有同一根聚合繩，通過聚合繩的收緊，配合杠桿原理即可將撐桿底端向外側擴張，進而將套接在撐桿外壁的濾芯本體緊緊的繃直撐開，以便對其表面進行沖洗。

作為本發明中優選的方案，所述抓盤的頂部靠近邊緣處固定有收緊裝置，且收緊裝置包括母管、開設在母管外壁靠近頂端的貫穿線孔、內滑塊和壓縮彈簧，聚合繩的兩端穿過貫穿線孔和經過內滑塊的頂端，壓縮彈簧位于內滑塊的底端位置，從而可以在使用時，只需先向下按壓內滑塊即可拉拽聚合繩的兩個線頭，當撐桿的底端位置膨脹到位的時候，在松開對內滑塊的按壓力，此時在壓縮彈簧的作用下將聚合繩的位置鎖定。

作為本發明中優選的方案，所有的所述撐桿的中間位于圓盤卡座的位置處均設置成圓盤形結構，且圓盤的軸心與抓盤的底面圓的半徑線互相垂直，確保撐桿在轉動的時候能夠形成內外擴張與聚合的效果。

作為本發明中優選的方案，所述桶體的底部開有排泄孔，且排泄孔中卡接有開口向上呈鍋形結構的積水槽，且積水槽的頂端開口處設置有鋼絲網。

綜上所述，本方案中的有益效果為：

1.該種應用于含油廢水處理過濾器濾芯的清理裝置，通過設置在濾芯本體內外相對進行沖洗斜噴頭和間隔式的噴射嘴噴射，可以在對濾芯本體進行沖洗的時候，可以同時從濾芯本體的內外側同時向?yàn)V芯本體的表面進行噴水沖洗，并且伴隨著內管的緩緩轉動，會帶動不同高度的內孔和噴射嘴重合，進而從不同高度對濾芯本體產生沖擊，此時會在一定程度上帶動濾芯本體產生抖動，如此循環即可帶動濾芯本體一邊被雙面沖洗，一邊抖動將表面的油污抖落；

2.該種應用于含油廢水處理過濾器濾芯的清理裝置，通過設置在撐桿頂端的繩孔和同時穿過所有繩孔的一根聚合繩，通過聚合繩的收緊，配合杠桿原理即可將撐桿底端向外側擴張，進而將套接在撐桿外壁的濾芯本體緊緊的繃直撐開，以便對其表面進行沖洗；

3.該種應用于含油廢水處理過濾器濾芯的清理裝置，通過設置的控制聚合繩收緊和松動的收緊裝置，可以在使用時，只需先向下按壓內滑塊即可拉拽聚合繩的兩個線頭，當撐桿的底端位置膨脹到位的時候，在松開對內滑塊的按壓力，此時在壓縮彈簧的作用下將聚合繩的位置鎖定；

4.該種應用于含油廢水處理過濾器濾芯的清理裝置，通過設置的積水槽和鋼絲網，能夠避免在清洗過程中污水對濾芯本體的底端進行長時間浸泡，保證清洗過程中底部的干凈。

（發明人：李漢馳;李琦;周輝）
