公布日：2022.05.13
申請日：2020.10.23
分類號：C02F9/14(2006.01)I
摘要
一種餐飲含油污水處理凈化裝置，包括油水分離室、微生物接觸反應室、浮油監測微生物投加室、微生物深度降解室和清水觀察室，油水分離室上分別裝有導流口和渣液分離濾網，油水分離室側面裝有排油閥；浮油監測微生物投加室內分別裝有取樣泵、油分監測分析儀和蠕動泵組，微生物接觸反應室通過取樣泵與油分監測分析儀相連通，微生物儲存容器通過蠕動泵組與微生物接觸反應室內腔相連通，微生物接觸反應室底部裝有小型污水泵，小型污水泵通過排水管與微生物深度降解室相連通；清水觀察室的側面裝有排水閥。本發明克服了現有技術的不足，具有能夠進行自動化深度除油、油污處理效果好、操作簡單、耗能低、無二次污染、處理后的廢水可直接排放的優點。
權利要求書

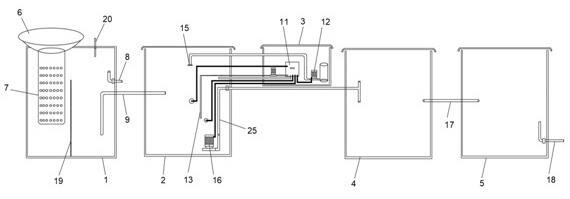

1.一種餐飲含油污水處理凈化裝置，其特征在于：包括油水分離室（1）、微生物接觸反應室（2）、浮油監測微生物投加室（3）、微生物深度降解室（4）和清水觀察室（5），所述油水分離室（1）上方固定安裝有導流口（6），所述導流口（6）下方安裝有渣液分離濾網（7），所述渣液分離濾網（7）設置在油水分離室（1）內，所述油水分離室（1）側表面上方固定安裝有排油閥（8），所述油水分離室（1）與微生物接觸反應室（2）之間通過污水過流管（9）相連通；所述浮油監測微生物投加室（3）內分別固定安裝有取樣泵（10）、油分監測分析儀（11）和蠕動泵組（12），所述取樣泵（10）的入口端固定連接取樣管（13）的一端，所述取樣管（13）的另一端安裝在微生物接觸反應室（2）內，所述取樣泵（10）的出口端通過導管與油分監測分析儀（11）相連接，所述蠕動泵組（12）的信號輸入端與油分監測分析儀（11）信號連接，所述蠕動泵組（12）的入口端通過導管與微生物儲存容器（14）相連通，所述蠕動泵組（12）的出口端固定連接微生物噴淋頭（15）的一端，所述微生物噴淋頭（15）的另一端安裝在微生物接觸反應室（2）內腔上方，所述微生物接觸反應室（2）內腔底部固定安裝有小型污水泵（16），所述小型污水泵（16）固定連接排水管（25）的一端，所述排水管（25）的另一端微生物接觸反應室（2）且固定安裝在微生物深度降解室（4）內，所述小型污水泵（16）的信號輸入端與油分監測分析儀（11）信號連接；所述微生物深度降解室（4）與清水觀察室（5）之間通過清水過流管（17）相連通，所述清水觀察室（5）的側表面下方固定安裝有排水閥（18）。
2.根據權利要求1所述的一種餐飲含油污水處理凈化裝置，其特征在于：所述油水分離室（1）內部固定安裝有隔離擋板（19），所述渣液分離濾網（7）位于隔離擋板（19）的一側，所述排油閥（8）和污水過流管（9）位于隔離擋板（19）的另一側。
3.根據權利要求1所述的一種餐飲含油污水處理凈化裝置，其特征在于：所述油水分離室（1）采用封閉式結構，所述油水分離室（1）上表面固定安裝有排氣管（20）。
4.根據權利要求1所述的一種餐飲含油污水處理凈化裝置，其特征在于：所述油分監測分析儀（11）上固定連接有回流管（21）的一端，所述回流管（21）的另一端固定安裝在微生物接觸反應室（2）內。
5.根據權利要求1所述的一種餐飲含油污水處理凈化裝置，其特征在于：所述微生物接觸反應室（2）內腔分別設置有第一液位信號傳感器（22）和第二液位信號傳感器（23），所述第一液位信號傳感器（22）和第二液位信號傳感器（23）的檢測端分別位于取樣管（13）端部的上方和下方，所述第一液位信號傳感器（22）和第二液位信號傳感器（23）的信號輸出端均與油分監測分析儀（11）相連接。
6.根據權利要求1所述的一種餐飲含油污水處理凈化裝置，其特征在于：所述排水管（25）上固定安裝有止回閥（24）。
7.根據權利要求1所述的一種餐飲含油污水處理凈化裝置，其特征在于：所述排油閥（8）和排水閥（18）內均轉動連接有液位調節管。
發明內容
針對現有技術的不足，本發明提供了一種餐飲含油污水處理凈化裝置，克服了現有技術的不足，設計合理，具有能夠進行自動化深度除油、油污處理效果好、操作簡單、耗能低、無二次污染、處理后的廢水可直接排放的優點。
為實現以上目的，本發明通過以下技術方案予以實現：一種餐飲含油污水處理凈化裝置，包括油水分離室、微生物接觸反應室、浮油監測微生物投加室、微生物深度降解室和清水觀察室，所述油水分離室上方固定安裝有導流口，所述導流口下方安裝有渣液分離濾網，所述渣液分離濾網設置在油水分離室內，所述油水分離室側表面上方固定安裝有排油閥，所述油水分離室與微生物接觸反應室之間通過污水過流管相連通；所述浮油監測微生物投加室內分別固定安裝有取樣泵、油分監測分析儀和蠕動泵組，所述取樣泵的入口端固定連接取樣管的一端，所述取樣管的另一端安裝在微生物接觸反應室內，所述取樣泵的出口端通過導管與油分監測分析儀相連接，所述蠕動泵組的信號輸入端與油分監測分析儀信號連接，所述蠕動泵組的入口端通過導管與微生物儲存容器相連通，所述蠕動泵組的出口端固定連接微生物噴淋頭的一端，所述微生物噴淋頭的另一端安裝在微生物接觸反應室內腔上方，所述微生物接觸反應室內腔底部固定安裝有小型污水泵，所述小型污水泵固定連接排水管的一端，所述排水管的另一端微生物接觸反應室且固定安裝在微生物深度降解室內，所述小型污水泵的信號輸入端與油分監測分析儀信號連接；所述微生物深度降解室與清水觀察室之間通過清水過流管相連通，所述清水觀察室的側表面下方固定安裝有排水閥。
優選地，所述油水分離室內部固定安裝有隔離擋板，所述渣液分離濾網位于隔離擋板的一側，所述排油閥和污水過流管位于隔離擋板的另一側。
優選地，所述油水分離室采用封閉式結構，所述油水分離室上表面固定安裝有排氣管。
優選地，所述油分監測分析儀上固定連接有回流管的一端，所述回流管的另一端固定安裝在微生物接觸反應室內。
優選地，所述微生物接觸反應室內腔分別設置有第一液位信號傳感器和第二液位信號傳感器，所述第一液位信號傳感器和第二液位信號傳感器的檢測端分別位于取樣管端部的上方和下方，所述第一液位信號傳感器和第二液位信號傳感器的信號輸出端均與油分監測分析儀相連接。
優選地，所述排水管上固定安裝有止回閥。
優選地，所述排油閥和排水閥內均轉動連接有液位調節管。
本發明提供了一種餐飲含油污水處理凈化裝置。具備以下有益效果：在含油污水進水不足或含油量大小變化較大時能進行實時監測，實時自動化的調整微生物的投加量，防止浮油溢出，保證出水水質，降低運維費用，避免影響市政污水處理廠的活性污泥和生物膜的正常代謝過程。
（發明人：胡建龍;王怡寧）
