公布日：2022.09.30
申請日：2022.06.17
分類號：C02F3/00(2006.01)I;C02F3/32(2006.01)I;C02F1/461(2006.01)N
摘要
本發明涉及一種用電化學方法處理廢水的領域，尤其涉及一種高度集成的回流式的生物電化學廢水智能處理系統。本發明提供一種能夠防止廢水雜質沉底的高度集成的回流式的生物電化學廢水智能處理系統。一種高度集成的回流式的生物電化學廢水智能處理系統，包括有廢水處理桶、隔膜、導電碳環、陰極隔板和陽極隔板等，廢水處理桶內上部連接有隔膜，廢水處理桶內底部固定連接有用于電解反應的導電碳環，導電碳環表面附有電活性生物膜，廢水處理桶內上部前后對稱設有陰極隔板。通過攪拌機構工作，能夠?qū)U水處理桶內的廢水進行攪拌，使導電碳環充分對廢水進行電解，并且能夠?qū)U水處理桶底部的雜質攪起來，提高工作效率。
權利要求書
1.一種高度集成的回流式的生物電化學廢水智能處理系統，包括有廢水處理桶、隔膜、導電碳環、陰極隔板、陽極隔板、多孔碳?xì)帧h(huán)形燈帶、抽水泵、進水管、出水管和控制箱，廢水處理桶內部連接有隔膜，廢水處理桶內底部固定連接有用于電解反應的導電碳環，廢水處理桶內上部前后對稱設有陰極隔板，陰極隔板之間連接有用于光合藻依附的多孔碳?xì)郑瑥U水處理桶內下部設有陽極隔板，導電碳環穿過陽極隔板，廢水處理桶內上部設有環形燈帶，環形燈帶穿過陰極隔板，廢水處理桶前部安裝有兩個抽水泵，廢水處理桶前部下側安裝有進水管，廢水處理桶前部上側安裝有出水管，廢水處理桶下部前側設有智能控制廢水處理的控制箱，控制箱與抽水泵電性相連，其特征是：還包括有回流機構、攪拌機構、添加機構和轉動機構，廢水處理桶前側設有用于將廢水回流再處理的回流機構，廢水處理桶內下部設有攪拌機構，廢水處理桶左側設有用于添加市鎮污泥的添加機構，廢水處理桶前側設有用于控制回流機構的轉動機構，回流機構包括有回流管、堵水軸、轉動輪、連接軸、轉動塊和拉伸彈簧，廢水處理桶前部連通有用于使廢水回流再處理的回流管，回流管上端位于陰極隔板一側，而回流管下端位于陽極隔板一側，回流管中間轉動式設有堵水軸，堵水軸前側設有轉動輪，堵水軸上開有導向槽，回流管在導向槽內滑動，回流管中間轉動式設有轉動塊，轉動塊與轉動輪之間連接有拉伸彈簧，拉伸彈簧套在堵水軸上，轉動輪上轉動式設有連接軸，攪拌機構包括有支撐環、支撐塊、電機、齒輪、齒圈和攪拌桿，廢水處理桶內中間設有支撐環，支撐環頂部后側設有支撐塊，支撐塊上設有電機，電機輸出軸上通過聯軸器連接有齒輪，支撐環內轉動式設有齒圈，支撐環上轉動式設有四個攪拌桿，攪拌桿頂部也均設有齒輪，齒輪均與齒圈嚙合，添加機構包括有連接環、下料筒、堵料桿、導向塊、楔形板、連接桿、擠壓彈簧和轉動桿，廢水處理桶前部一側設有連接環，連接環上設有用于添加城鎮污泥的下料筒，下料筒穿進廢水處理桶內，下料筒內部滑動式設有堵料桿，下料筒下部設有導向塊，導向塊上滑動式設有楔形板，楔形板上轉動式設有連接桿，連接桿與堵料桿后端轉動式相連，楔形板與導向塊之間連接有擠壓彈簧，其中一個攪拌桿上部設有轉動桿，轉動桿轉動能夠與楔形板接觸，轉動機構包括有阻尼筒、升降桿、浮力環、轉盤、偏心輪和轉動軸，廢水處理桶內前壁上側設有阻尼筒，阻尼筒內滑動式設有升降桿，升降桿頂部設有浮力環，浮力環位于陰極隔板左方，廢水處理桶上部轉動式設有轉盤，轉盤上設有偏心輪，升降桿向上移動能夠與轉盤接觸，偏心輪下部轉動式設有轉動軸，轉動軸與連接軸卡接。
2.如權利要求1所述的一種高度集成的回流式的生物電化學廢水智能處理系統，其特征是：還包括有防滑墊，廢水處理桶底部膠粘有防滑墊。
3.如權利要求1所述的一種高度集成的回流式的生物電化學廢水智能處理系統，其特征是：還包括有檢測機構，檢測機構包括有氧檢測儀、顯示器和警報器，廢水處理桶前部設有用于檢測廢水中氧含量的氧檢測儀，氧檢測儀穿進廢水處理桶內，氧檢測儀前側設有顯示器，顯示器下部設有警報器，氧檢測儀與警報器電性相連。
4.如權利要求1所述的一種高度集成的回流式的生物電化學廢水智能處理系統，其特征是：還包括有擺動機構，擺動機構包括有往復絲桿、拉動塊、拉繩、連接塊、轉動板、限位塊和復位彈簧，其中一個的攪拌桿上部設有往復絲桿，往復絲桿上螺紋式設有拉動塊，拉動塊與支撐環底部滑動式相連，廢水處理桶內底部左側設有連接塊，連接塊上轉動式設有轉動板，廢水處理桶內底部設有兩塊限位塊，轉動板與兩塊限位塊滑動式相連，轉動板左右兩側與相近的限位塊之間均連接有復位彈簧，拉動塊與轉動板頂部后側之間連接有拉繩。

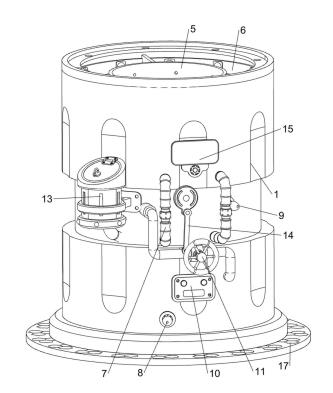

發明內容
為了克服現有的廢水處理裝置在處理廢水時，容易導致雜質沉底，進而影響生物降解效率的缺點，要解決的技術問題：提供一種能夠防止廢水雜質沉底的高度集成的回流式的生物電化學廢水智能處理系統。
本發明的技術實施方案為：一種高度集成的回流式的生物電化學廢水智能處理系統，包括有廢水處理桶、隔膜、導電碳環、陰極隔板、陽極隔板、多孔碳?xì)帧h(huán)形燈帶、抽水泵、進水管、出水管和控制箱，廢水處理桶內部連接有隔膜，廢水處理桶內底部固定連接有用于電解反應的導電碳環，廢水處理桶內上部前后對稱設有陰極隔板，陰極隔板之間連接有用于光合藻依附的多孔碳?xì)郑瑥U水處理桶內下部設有陽極隔板，導電碳環穿過陽極隔板，廢水處理桶內上部設有環形燈帶，環形燈帶穿過陰極隔板，廢水處理桶前部安裝有兩個抽水泵，廢水處理桶前部下側安裝有進水管，廢水處理桶前部上側安裝有出水管，廢水處理桶下部前側設有智能控制廢水處理的控制箱，控制箱與抽水泵電性相連，還包括有回流機構、攪拌機構、添加機構和轉動機構，廢水處理桶前側設有用于將廢水回流再處理的回流機構，廢水處理桶內下部設有攪拌機構，廢水處理桶左側設有用于添加市鎮污泥的添加機構，廢水處理桶前側設有用于控制回流機構的轉動機構。
作為更進一步的優選方案，回流機構包括有回流管、堵水軸、轉動輪、連接軸、轉動塊和拉伸彈簧，廢水處理桶前部連通有用于使廢水回流再處理的回流管，回流管上端位于陰極隔板一側，而回流管下端位于陽極隔板一側，回流管中間轉動式設有堵水軸，堵水軸前側設有轉動輪，堵水軸上開有導向槽，回流管在導向槽內滑動，回流管中間轉動式設有轉動塊，轉動塊與轉動輪之間連接有拉伸彈簧，拉伸彈簧套在堵水軸上，轉動輪上轉動式設有連接軸。
作為更進一步的優選方案，攪拌機構包括有支撐環、支撐塊、電機、齒輪、齒圈和攪拌桿，廢水處理桶內中間設有支撐環，支撐環頂部后側設有支撐塊，支撐塊上設有電機，電機輸出軸上通過聯軸器連接有齒輪，支撐環內轉動式設有齒圈，支撐環上轉動式設有四個攪拌桿，攪拌桿頂部也均設有齒輪，齒輪均與齒圈嚙合。
作為更進一步的優選方案，添加機構包括有連接環、下料筒、堵料桿、導向塊、楔形板、連接桿、擠壓彈簧和轉動桿，廢水處理桶前部一側設有連接環，連接環上設有用于添加城鎮污泥的下料筒，下料筒穿進廢水處理桶內，下料筒內部滑動式設有堵料桿，下料筒下部設有導向塊，導向塊上滑動式設有楔形板，楔形板上轉動式設有連接桿，連接桿與堵料桿后端轉動式相連，楔形板與導向塊之間連接有擠壓彈簧，其中一個攪拌桿上部設有轉動桿，轉動桿轉動能夠與楔形板接觸。
作為更進一步的優選方案，轉動機構包括有阻尼筒、升降桿、浮力環、轉盤、偏心輪和轉動軸，廢水處理桶內前壁上側設有阻尼筒，阻尼筒內滑動式設有升降桿，升降桿頂部設有浮力環，浮力環位于陰極隔板左方，廢水處理桶上部轉動式設有轉盤，轉盤上設有偏心輪，升降桿向上移動能夠與轉盤接觸，偏心輪下部轉動式設有轉動軸，轉動軸與連接軸卡接。
作為更進一步的優選方案，還包括有防滑墊，廢水處理桶底部膠粘有防滑墊。
作為更進一步的優選方案，還包括有檢測機構，檢測機構包括有氧檢測儀、顯示器和警報器，廢水處理桶前部設有用于檢測廢水中氧含量的氧檢測儀，氧檢測儀穿進廢水處理桶內，氧檢測儀前側設有顯示器，顯示器下部設有警報器，氧檢測儀與警報器電性相連。
作為更進一步的優選方案，還包括有擺動機構，擺動機構包括有往復絲桿、拉動塊、拉繩、連接塊、轉動板、限位塊和復位彈簧，其中一個的攪拌桿上部設有往復絲桿，往復絲桿上螺紋式設有拉動塊，拉動塊與支撐環底部滑動式相連，廢水處理桶內底部左側設有連接塊，連接塊上轉動式設有轉動板，廢水處理桶內底部設有兩塊限位塊，轉動板與兩塊限位塊滑動式相連，轉動板左右兩側與相近的限位塊之間均連接有復位彈簧，拉動塊與轉動板頂部后側之間連接有拉繩。
本發明的優點在于：1、通過攪拌機構工作，能夠?qū)U水處理桶內的廢水進行攪拌，使導電碳環充分對廢水進行電解，并且能夠?qū)U水處理桶底部的雜質攪起來，提高工作效率；
2、在攪拌桿對廢水進行攪拌的過程中，通過轉動桿與楔形板的配合，能夠使下料筒內的市政污泥間歇的流入廢水內，進而分解廢水中很多不易分解的有害物質，提高廢水處理的精度；
3、通過回流機構與轉動機構的配合，在廢水好氧處理達到標準時間后，能夠使回流管自動打開，進而使廢水流入廢水處理桶內下部右側上進行二次降解，無需人工控制完成，更加方便；
4、氧檢測儀能夠檢測廢水好氧過程中的氧含量，以便于人們實時監測，方便對突發情況進行處理；
5、在注入廢水至廢水處理桶內部時，轉動板能夠撥動廢水，加快廢水的流動，使導電碳環對廢水充分進行電解。
（發明人：王隆新）
