公布日：2022.08.30

申請日：2022.02.22

分類號：C02F9/06(2006.01)I;C02F101/20(2006.01)N

摘要

本發明公開了一種含鎳廢水的高效處理裝置，包括箱體、支撐板、出水口、閥門、箱蓋、入料口、攪拌機構、過濾機構、清理機構，所述箱體上固定連接有支撐板，所述箱體上設置有出水口，所述出水口上設置有閥門，所述箱體上通過螺釘安裝有箱蓋。本發明涉及一種含鎳廢水的高效處理裝置，具有處理效率高以及廢物方便處理的特點，處理后的廢水重金屬鎳含量能夠直接達到《電鍍污染物排放標準》(GB21900‑2008)表三標準。

權利要求書

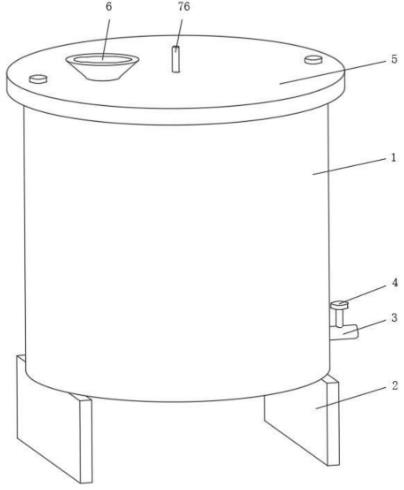

1.一種含鎳廢水的高效處理裝置，包括箱體(1)、支撐板(2)、出水口(3)、閥門(4)、箱蓋(5)、入料口(6)、攪拌機構(7)、過濾機構(8)、清理機構(9)，其特征在于：所述箱體(1)上固定連接有支撐板(2)，所述箱體(1)上設置有出水口(3)，所述出水口(3)上設置有閥門(4)，所述箱體(1)上通過螺釘安裝有箱蓋(5)，所述箱蓋(5)上設置有入料口(6)，所述箱蓋(5)上設置有攪拌機構(7)，所述箱體(1)上設置有過濾機構(8)，所述箱體(1)上設置有清理機構(9)。

2.根據權利要求1所述的一種含鎳廢水的高效處理裝置，其特征在于：所述攪拌機構(7)包括固定座(71)、轉動座(72)、第一環形槽(73)、限位螺釘(74)、方管(75)、進氣管(76)、第一齒輪(77)、電機(78)、第二齒輪(79)、轉動桿(791)、方槽(792)、攪拌桿(793)、出氣口(794)、第二環形槽(795)、安裝座(796)、定位螺釘(797)，所述箱蓋(5)上固定連接有固定座(71)，所述固定座(71)的內部轉動連接有轉動座(72)，所述轉動座(72)與箱蓋(5)接觸，所述轉動座(72)上開設有第一環形槽(73)，所述轉動座(72)的內部固定連接有方管(75)，所述方管(75)與箱蓋(5)接觸，所述方管(75)的內部轉動連接有進氣管(76)，所述進氣管(76)與箱蓋(5)接觸，所述方管(75)的外側固定套接有第一齒輪(77)，所述箱蓋(5)上固定連接有電機(78)，所述電機(78)的輸出端固定連接有第二齒輪(79)，所述第二齒輪(79)與第一齒輪(77)嚙合，所述方管(75)的外側滑動套接有轉動桿(791)，所述轉動桿(791)上固定連接有多個攪拌桿(793)，所述轉動桿(791)上開設有多個出氣口(794)，所述轉動桿(791)上開設有第二環形槽(795)，所述轉動桿(791)的外側轉動套接有安裝座(796)。

3.根據權利要求2所述的一種含鎳廢水的高效處理裝置，其特征在于：所述過濾機構(8)包括過濾板(81)、濾網(82)、彈簧(83)、固定塊(84)、固定板(85)、凸塊(86)、壓塊(87)、連接塊(88)、導桿(89)、導向塊(810)，所述轉動桿(791)的外側活動套接有過濾板(81)，所述過濾板(81)與箱體(1)的內壁接觸，所述過濾板(81)上設置有濾網(82)，所述過濾板(81)上接觸有彈簧(83)，所述彈簧(83)上固定連接有固定塊(84)，所述固定塊(84)與轉動桿(791)固定連接，所述過濾板(81)上固定連接有固定板(85)，所述固定板(85)與箱體(1)的內壁接觸，所述固定板(85)上固定連接有凸塊(86)，所述凸塊(86)上接觸有壓塊(87)，所述壓塊(87)上固定連接有連接塊(88)，所述連接塊(88)與箱體(1)的內壁接觸，所述連接塊(88)與方管(75)固定連接，所述過濾板(81)的下端固定連接有導桿(89)，所述箱體(1)的內壁固定連接有導向塊(810)，所述導桿(89)與導向塊(810)滑動連接。

4.根據權利要求2所述的一種含鎳廢水的高效處理裝置，其特征在于：所述清理機構(9)包括密封圈(91)、下蓋(92)、導槽(93)、螺紋桿(94)、轉環(95)、第三環形槽(96)、支架(97)、限位桿(98)、限位塊(99)、限位座(991)、限位槽(992)，所述箱體(1)上接觸有密封圈(91)，所述密封圈(91)上固定連接有下蓋(92)，所述下蓋(92)與安裝座(796)固定連接，所述下蓋(92)與轉動桿(791)接觸，所述下蓋(92)上開設有導槽(93)，所述導槽(93)的內部滑動連接有螺紋桿(94)，所述螺紋桿(94)的外側通過螺紋連接有轉環(95)，所述轉環(95)與下蓋(92)轉動連接，所述轉環(95)上開設有第三環形槽(96)，所述第三環形槽(96)的內部滑動連接有支架(97)，所述支架(97)與下蓋(92)固定連接，所述螺紋桿(94)上固定連接有限位桿(98)，所述限位桿(98)與下蓋(92)滑動連接，所述限位桿(98)上固定連接有限位塊(99)，所述限位塊(99)上滑動連接有限位座(991)，所述限位座(991)與限位桿(98)滑動連接，所述限位座(991)與箱體(1)固定連接，所述限位座(991)分別與密封圈(91)和下蓋(92)接觸。

5.根據權利要求1所述的一種含鎳廢水的高效處理裝置，其特征在于：所述支撐板(2)的數量為兩個，兩個所述支撐板(2)在箱體(1)上對稱分布。

6.根據權利要求2所述的一種含鎳廢水的高效處理裝置，其特征在于：所述固定座(71)的內部通過螺紋連接有限位螺釘(74)，所述限位螺釘(74)與第一環形槽(73)滑動連接。

7.根據權利要求2所述的一種含鎳廢水的高效處理裝置，其特征在于：所述轉動桿(791)上開設有方槽(792)，所述方槽(792)的內部滑動連接有方管(75)。

8.根據權利要求2所述的一種含鎳廢水的高效處理裝置，其特征在于：所述安裝座(796)的內部通過螺紋連接有定位螺釘(797)，所述定位螺釘(797)與第二環形槽(795)滑動連接。

發明內容：

本發明的目的就在于為了解決上述問題而提供一種含鎳廢水的高效處理裝置，解決了背景技術中提到的問題。

為了解決上述問題，本發明提供了一種技術方案：

一種含鎳廢水的高效處理裝置，包括箱體、支撐板、出水口、閥門、箱蓋、入料口、攪拌機構、過濾機構、清理機構，所述箱體上固定連接有支撐板，所述箱體上設置有出水口，所述出水口上設置有閥門，所述箱體上通過螺釘安裝有箱蓋，所述箱蓋上設置有入料口，所述箱蓋上設置有攪拌機構，所述箱體上設置有過濾機構，所述箱體上設置有清理機構。

作為優選，所述攪拌機構包括固定座、轉動座、第一環形槽、限位螺釘、方管、進氣管、第一齒輪、電機、第二齒輪、轉動桿、方槽、攪拌桿、出氣口、第二環形槽、安裝座、定位螺釘，所述箱蓋上固定連接有固定座，所述固定座的內部轉動連接有轉動座，所述轉動座與箱蓋接觸，所述轉動座上開設有第一環形槽，所述轉動座的內部固定連接有方管，所述方管與箱蓋接觸，所述方管的內部轉動連接有進氣管，所述進氣管與箱蓋接觸，所述方管的外側固定套接有第一齒輪，所述箱蓋上固定連接有電機，所述電機的輸出端固定連接有第二齒輪，所述第二齒輪與第一齒輪嚙合，所述方管的外側滑動套接有轉動桿，所述轉動桿上固定連接有多個攪拌桿，所述轉動桿上開設有多個出氣口，所述轉動桿上開設有第二環形槽，所述轉動桿的外側轉動套接有安裝座。

作為優選，所述過濾機構包括過濾板、濾網、彈簧、固定塊、固定板、凸塊、壓塊、連接塊、導桿、導向塊，所述轉動桿的外側活動套接有過濾板，所述過濾板與箱體的內壁接觸，所述過濾板上設置有濾網，所述過濾板上接觸有彈簧，所述彈簧上固定連接有固定塊，所述固定塊與轉動桿固定連接，所述過濾板上固定連接有固定板，所述固定板與箱體的內壁接觸，所述固定板上固定連接有凸塊，所述凸塊上接觸有壓塊，所述壓塊上固定連接有連接塊，所述連接塊與箱體的內壁接觸，所述連接塊與方管固定連接，所述箱體的內壁固定連接有導向塊，所述導桿與導向塊滑動連接。

作為優選，所述清理機構包括密封圈、下蓋、導槽、螺紋桿、轉環、第三環形槽、支架、限位桿、限位塊、限位座、限位槽，所述箱體上接觸有密封圈，所述密封圈上固定連接有下蓋，所述下蓋與安裝座固定連接，所述下蓋與轉動桿接觸，所述下蓋上開設有導槽，所述導槽的內部滑動連接有螺紋桿，所述螺紋桿的外側通過螺紋連接有轉環，所述轉環與下蓋轉動連接，所述轉環上開設有第三環形槽，所述第三環形槽的內部滑動連接有支架，所述支架與下蓋固定連接，所述螺紋桿上固定連接有限位桿，所述限位桿與下蓋滑動連接，所述限位桿上固定連接有限位塊，所述限位塊上滑動連接有限位座，所述限位座與限位桿滑動連接，所述限位座與箱體固定連接，所述限位座分別與密封圈和下蓋接觸。

作為優選，所述支撐板的數量為兩個，兩個所述支撐板在箱體上對稱分布。

作為優選，所述固定座的內部通過螺紋連接有限位螺釘，所述限位螺釘與第一環形槽滑動連接。

作為優選，所述轉動桿上開設有方槽，所述方槽的內部滑動連接有方管。

作為優選，所述安裝座的內部通過螺紋連接有定位螺釘，所述定位螺釘與第二環形槽滑動連接。

本發明的有益效果是：本發明涉及一種含鎳廢水的高效處理裝置，具有處理效率高以及廢物方便處理的特點，在具體的使用中，與傳統的含鎳廢水的高效處理裝置相比較而言，本含鎳廢水的高效處理裝置具有以下兩個有益效果：

首先，通過設計第一電機的作用，第一電機可帶動方管轉動，進而可帶動攪拌桿轉動，可對廢水和鐵碳填料以及氫氧化鈉固體的混合物進行攪拌，可加快廢水反應速率，提高了廢水處理效率，同時通過進氣管可向溶液內添加氧氣，使得廢水與氧氣接觸完全加快了催化速率，同時通過濾網的作用，可將廢水內大顆粒雜質進行過濾，提高了廢水處理效果，同時通過壓塊的轉動與凸塊接觸以及彈簧的配合使用，可使過濾板過濾時發生震動，可有效防止濾網的堵塞；

其次，通過設計限位塊與限位槽的插接，可將下蓋與箱體進行安裝固定，通過螺紋桿與轉環的螺紋連接，使得轉環的轉動可使限位桿帶動限位塊與限位槽分離，進而可將下蓋與限位座分離，使得下蓋方便進行拆卸，通過方管與轉動桿的滑動連接，使得轉動桿移動可直接與方管分離，使得下蓋上的整體結構可與箱體直接分離，同時通過將箱蓋進行拆卸，使得方便進行濾網以及下蓋上雜質廢物的回收處理。

（發明人：吳志宇;黎建平;曠玉丹;張岱輝;王怡璇）
